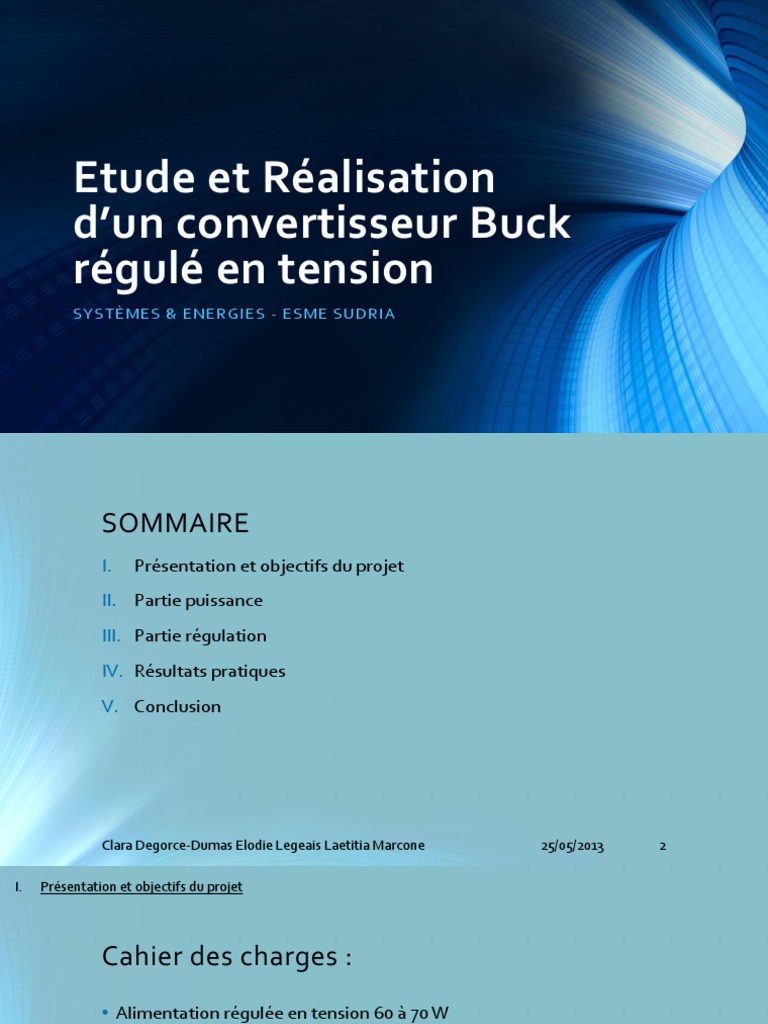

Etude et Réalisation

d’un convertisseur Buck

régulé en tension
S Y ST È MES & E NE R G IES - E S ME S U D R IA
SOMMAIRE
I. Présentation et objectifs du projet
II. Partie puissance
III. Partie régulation
IV. Résultats pratiques
V. Conclusion

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 2

I. Présentation et objectifs du projet

Cahier des charges :

• Alimentation régulée en tension 60 à 70 W
• Tension d’entrée 20 à 30 V
• Tension de sortie 15 V
• Rendement > 90%
• Sans isolation galvanique

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 3

I. Présentation et objectifs du projet

Alimentation à découpage
1. Généralités

• Apparue dans les années 70 Avantages :

• Tension de sortie > ou < à la tension
• Fréquences comprises entre 20 d’entrée
et 200kHz • Réduction taille des composants de
• Isolée / non isolée filtrage
• Réduction de la taille des
transformateurs d’isolement
inversement proportionnelle à la
fréquence de découpage

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 4

I. Présentation et objectifs du projet

1. Généralités

Choix de l’alimentation à découpage :

• Sans isolation galvanique

• Abaisseur de tension

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 5

I. Présentation et objectifs du projet

2. Convertisseur Buck
Mosfet
Fréquence de
découpage: 80kHz

Diode de roue
libre

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 6

I. Présentation et objectifs du projet

Interrupteur MOSfet à l’état passant

MOSfet bloqué

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 7

I. Présentation et objectifs du projet

2. Convertisseur Buck

Dimensionnement générale
Rendement 𝞰 > ou égale à 85 %.
𝞰 *Ve*Ie = Vs*Is
rapport cyclique : α = Vs/ 𝞰 Ve = 0,59

Pour 30V Ie=Pe/30 = 2,74 A

Pour 20V Ie=Pe/30 = 4,12 A

ondulation maximale de ce courant de 10% de sa valeur

nominale :
ΔI= 0,27 A ou ΔI= 0,41 A

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 8

I. Présentation et objectifs du projet

2. Convertisseur Buck

Conduction continue et
discontinue

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 9

Dimensionnement
Partie puissance

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 10

II. Partie puissance – Dimensionnements des composants

1 Dimensionnement de l’inductance

Expression ondulation de courant dans la bobine

Expression de l’inductance

L= 285 µH
Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 11
II. Partie puissance – Dimensionnements des composants

1 Dimensionnement de l’inductance

Dimensionnement du tore. Principales grandeurs utiles:

• L’induction magnétique B
• L’intensité du champ magnétique H
• Le flux magnétique ɸ
• La perméabilité magnétique µ

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 12

 B
II. Partie puissance – Dimensionnements des composants

1 Dimensionnement de l’inductance

Dimensionnement du tore. H

Matériau doux cycle d’hystérésis étroit

Produit des aires (théorique):

Produit des aires du tore ferrite:

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 13

II. Partie puissance – Dimensionnements des composants

1 Dimensionnement de l’inductance

Nombres de spires:

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 14

II. Partie puissance – Dimensionnements des composants

2. Dimensionnement du condensateur

Cth= 2,8 µF

On prendra C = 15O µF avec ESR = 0,05Ω

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 15

II. Partie puissance – Dimensionnements des composants

3. Dimensionnement des interrupteurs

MOSFET

Transistor a effet de champ

3 broches : grille, drain, source
Commande du transistor réalisé par la tension Vgs

Transistor bloqué si |VGS| < |VTH|

Transistor passant plus |VGS| > |VTH|
Etat passant Rdson

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 16

II. Partie puissance – Dimensionnements des composants

3. Dimensionnement des interrupteurs

MOSFET

Canal P

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 17

II. Partie puissance – Dimensionnements des composants

3. Dimensionnement des interrupteurs

MOSFET

Puissance absorbée en
commutation

Puissance absorbée en
conduction

Puissance dissipée
Pd = Pon + Pc

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 18

II. Partie puissance – Dimensionnements des composants

3. Dimensionnement des interrupteurs

Pertes joules Chaleur

Rthra + Rthjb + Rthbr= (Tj - Ti)/P

Rthra = (Tj - Ti)/P - Rthjb - Rthbr

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 19

II. Partie puissance – Dimensionnements des composants

3. Dimensionnement des interrupteurs

Diode : continuité du courant

3 caractéristiques fondamentales pour dimensionner une diode :

• sa tenue en tension
• le courant
• et le seuil de tension.

Diode Schottky

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 20

II. Partie puissance – Dimensionnements des composants

3. Dimensionnement des interrupteurs

Snubbers

Réduire oscillations parasites

Minimiser les pertes

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 21

Partie régulation

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 22

III. Partie régulation

1. Objectifs

Réguler tension de sortie avec la variation de la tension d’entrée (30 – 20 V)

• Asservir rapport cyclique MOS
• Pour commander MOS : signal carré dont rapport cyclique varie selon entrée
Technique utilisée: PWM ou MLI

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 23

III. Partie régulation

2. PWM ( Pulse Width Modulation )

2 signaux:
• une dent de scie et un signal de
référence
• Ces deux signaux sont injectés
dans un comparateur tout ou rien
pour en extraire un signal carré
qui sera ensuite injecté dans des
bascules.

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 24

III. Partie régulation

3. L’asservissement

• Perturbations: échauffement des composants, rayonnement, CEM…

• Système asservis en tension et en courant
• Shunt : une résistance de faible valeur permettant de mesurer le
courant la traversant
• Utilisation d'un correcteur PI

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 25

III. Partie régulation

4. Utilisation d’un contrôleur

Difficultés :
• Limités en rapport cyclique
• Limités en fréquences
• Pas d’étage de commande du MOS

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 26

LTC3824

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 27

III. Partie régulation

5. Simulation LTspice

Tension d’entrée à 30V

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 28

III. Partie régulation

5. Simulation LTspice
Tension de sortie du Buck

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 29

III. Partie régulation

5. Simulation LTspice
Courant de sortie du Buck

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 30

III. Partie régulation

5. Simulation LTspice
Tension dans la Gate du MOSFET

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 31

III. Partie régulation

5. Simulation LTspice
Courant dans la bobine

Ondulation de courant
De 250 mA

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 32

Résultats pratiques

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 33

IV. Résultats pratiques
1. Simulation BUCK régulé

tension de sortie

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 34

IV. Résultats pratiques
1. Simulation BUCK régulé

tension Vgs

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 35

Conclusion

Simulations
• Conception du
• Partie puissance • LT Spice circuit
• Partie régulation • Tests

Réalisation
Théorie
pratique

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 36

Conclusion Bilan financier

MOSFET 3,66€
DIODE 4 ,92€
INDUCTANCE 4 ,63€
CONDENSATEUR 0,30€
CONDENSATEUR DE FILTRAGE 4€
RADIATEUR 0 ,76€
SHUNT 1,37€
CONTROLLEUR 5,61€
TOTAL 28 ,26€
TOTAL COMPROMIS 17,20€

Clara Degorce-Dumas Elodie Legeais Laetitia Marcone 25/05/2013 37
