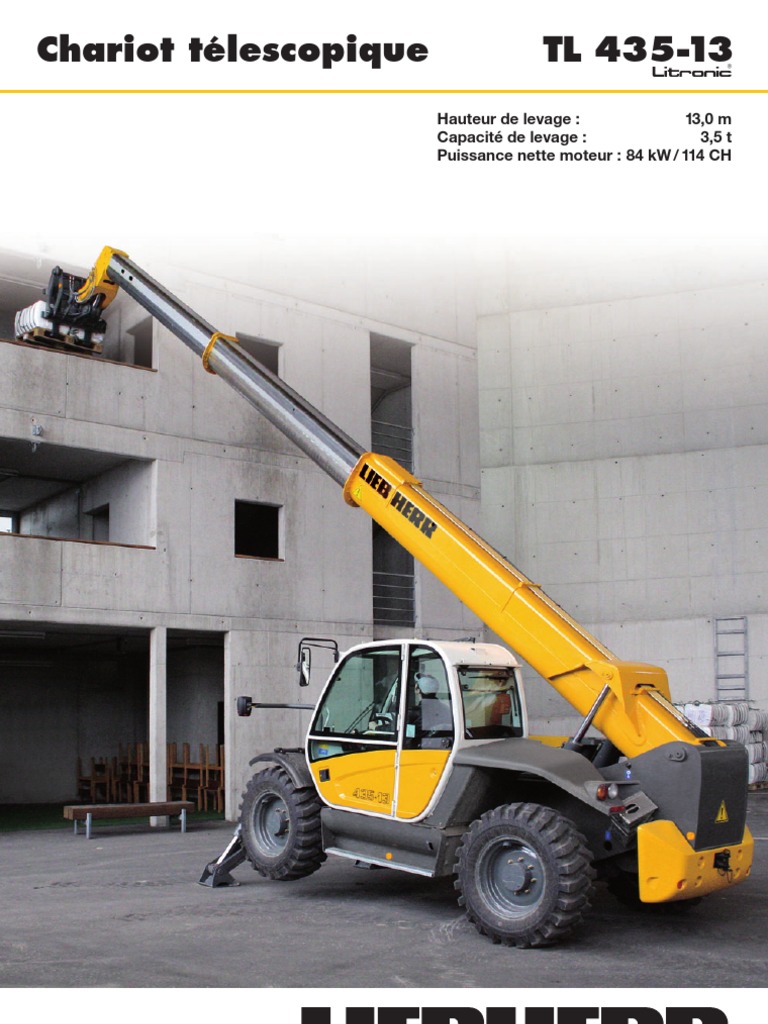

Chariot télescopique TL 435-13

litronic `

Hauteur de levage : 13,0 m

Capacité de levage : 3,5 t
Puissance nette moteur : 84 kW / 114 CH
 Données techniques
Moteur Poste de conduite
Moteur Diesel Liebherr D 504 Ti Cabine suspension élastique, pressurisation, porte
Emissions conformes aux Directives 97/68/CE, désolidarisable avec partie supérieure, structu-
2004/26/CE phase IIIA et EPA/CARB Tier 3 res ROPS/FOPS intégrées, vitrage de sécurité
Puissance 84 kW / 114 CH selon ISO 3046 teinté pour pare-brise avant et toit vitré, lave-
Coupe maximal 430 Nm à 1.500 1/min glace et essuie-glace pour vitres avant et arriè-
Cylindrée 4,5 l re, colonne de direction ajustable (orientable et
Type moteur en ligne 4-cylindres, refroidissement à telescopable)
eau, turbocompresseur avec refroidissement Siège conducteur réglable dans 4 directions, ceinture de sécurité,
de l'air de suralimentation amorti, ajustable à la corpulence du conduc-
Injection injection directe à régulation électronique teur
Filtre à air filtre à air sec avec élément de sécurité Aération système de circulation d’air pressurisé, aspira-
Refroidissement ventilateur hydrostatique à régulation thermo- tion et filtration d’air frais, soufflerie à 3 niveaux,
statique 6 duses d’aération
Tension de service 12 V Chauffage chauffage à eau chaude, système de dégivrage
Batteries 12 V / 170 Ah pour vitres avant et arrière
Alternateur 12 V / 75 A
Démarreur 4,2 kW

Pneumatiques
Pneus standard 405/70-24
Transmission, commande Type pneus sans chambre à air sur jante monobloc
Système de transmission hydrostatique continue composée Pneus spéciaux selon spécifications du constructeur
transmission d’une pompe à débit variable à plateau oscillant
et d’un moteur hydraulique en circuit fermé,
marche avant et arrière par inversion du sens
d’alimentation de la pompe à débit variable Freins
Système de filtrage filtre en ligne pour circuit fermé Freins de service freinage dynamique de la transmission hydrosta-
Commande pédale électronique d’avancement et pédale tique opérant sur les quatre roues, freins multi-
combinée d’approche lente et de frein, disques à bain d’huile à actionnement hydrauli-
adaptation en continu de la vitesse au régime que dans le pont avant (montage intérieur)
moteur maximal. Modification du sens de Freins de stationnement frein hydraulique à ressort (montage intérieur)
marche par levier multifonction
Fonction commande 2 niveaux (50%, 100%) opérant sur
sensible l’hydraulique de translation ou l’hydraulique
de travail Hydraulique de travail
Vitesse de translation régulation en continu Système hydraulique régulation proportionnelle à la demande
0 - 25 km/h Débit maximum 120 l/min
0 - 20 km/h (Option) Limite de pression 300 bar
Régulation LUDV distribution du débit de fluide indépendante de
la pression de charge pour une reproduction
exacte des ordres de commande au joystick en
Emissions sonores mouvements de travail simultanés correspon-
Niveau sonore interne LpA = 78 dB(A) dants, indépendamment des sollicitations exté-
selon ISO 6396:1992 (pression acoustique au poste de conduite) rieures sur les composants hydrauliques
Niveau sonore externe LwA = 103 dB(A) Système de filtrage filtre de retour
selon 2000/14/CE (émissions sonores à l’environnement) Commande manipulateur unique : levier multifonction
Liebherr (joystick), commande électronique
Clapet de sécurité clapet de freinage de descente et de maintien
de charge sur les vérins de levage, vérin de
Essieux cavage et vérin du bras télescopique; soupape
Entraînement quatre roues motrices et directrices de retenue déverrouillable sur vérins hydrauli-
Pont avant direction articulée, pont oscillant de 5° de ques de correcteur de dévers et de stabilisateurs
chaque côté, correcteur de dévers par vérin Fonctions du bras levage, cavage et télescopage à commande
hydraulique télescopique proportionnelle par levier multifonction Liebherr
Pont arrière direction articulée, pont oscillant de 9° de Circuit hydraulique I 80 l/min, activable par levier multifonction
chaque côté
Différentiel automatique à glissement limité à 45% de
report de couple dans le pont avant
Démultiplication réducteur planétaire dans moyeu de roue Contenances
Réservoir de carburant 130 l
Circuit de refroidissement 20 l
Huile moteur (avec filtre) 11 l
Direction Réservoir hydraulique 95 l
Type servo-assistance hydraulique pour ponts Système hydraulique complet 190 l
avant et arrière Réducteur de différentiel, chacun 6,7 l
Modes de braquage roues directrices avant (circulation sur route), Moyeu de roue de pont avant, chacun 0,75 l
quatre roues directrices, marche en crabe Moyeu de roue de pont arrière, chacun 0,75 l

2 TL 435-13 Litronic
 Données techniques
Spécifications Cycles de travail
Poids en ordre de marche avec fourche standard, Cycles de travail à régime nominal 435-13
sans chauffeur 9.840 kg
Charge maximale 3.500 kg Levage 13,5 s
Hauteur maximale de levage 13.035 mm Télescopage, sortie du bras 16,6 s
Portée maximale 9.019 mm Télescopage, rentrée du bras 11,2 s
Déplacement latéral max. (option) à portée max. 530 mm Cavage 3,7 s

Dimensions

Dimensions
A Hauteur hors tout (sans gyrophare) mm 2.395

B Longueur hors tout (tablier) mm 6.190

C Largeur hors tout, avec train de pneus standard mm 2.400

D Hauteur sur châssis arrière mm 1.685

E Empattement mm 2.950

F Déport arrière mm 1.210

G Largeur avec stabilisateurs mm 2.500

H Largeur de voie mm 1.985

J Rayon de braquage mesuré aux fourches mm 5.400

K Rayon de braquage mesuré aux pneumatiques mm 3.720

Garde au sol (au centre de l’engin) mm 400

TL 435-13 Litronic 3
Abaques de charge (selon EN 1459 Annexe B)

TL 435-13 – sur stabilisateurs Configuration

Tablier FEMIII y compris fourches 100 x 50 x 1100
forme B
Pneumatiques MITAS MPT 04 - 405/70 - 24

TL 435-13 – sur pneus Configuration

Tablier FEMIII y compris fourches 100 x 50 x 1100
forme B
Pneumatiques MITAS MPT 04 - 405/70 - 24

TL 435-13 Litronic 4
 Configuration
Engin de base S O Affichage S O Installation
Attache de remorquage • Mode de conduite • électrique S O
Filtre à particules pour diesel • Compteur horaire •
Phares de travail sur bras télescopique •
Stabilisateurs frontaux hydrauliques • Charge en bout de bras (électronique) •
Phares de travail arrière •
Bloquage du pont oscillant arrière • Vitesse de translation •
Phares de travail avant •
Ventilateur hydrostatique • Sens de déplacement •
Bouton d’arrêt d’urgence •
Purge de carter de vilebrequin avec Fonction commande sensible •
Gyrophare •
récupérateur d’huile de fuite • Feux de route •
Prise 12 V •
3 modes de braquage • Utilisation de la nacelle •
Avertisseur de surcharge désactivable •
Moteur Diesel Liebherr Niveau de carburant •
Feux de détresse •
turbocompressé 84 kW • Température d’eau de refroidissement •
Configuration ordures comprenant Mode de braquage •
calfeutrage compartiment moteur Fonction mémoire pour le circuit
et chassis • hydraulique • Poste
Correcteur de dévers • Inclinomètre •
Ventilateur réversible • Horloge • de conduite S O

Différentiel automatique à glissement Préchauffage moteur Diesel • Compartiment de rangement dans

limité dans pont avant • Circuit hydraulique supplémentaire I • porte de cabine •
Peinture spéciale • Circuit hydraulique supplémentaire II • Accoudoirs ajustables •
Autorisation de circulation routière • Cendrier •
Bras télescopique à 3 éléments Rétroviseurs extérieurs chauffants •
synchrones • Rétroviseurs extérieurs rabattables •
Cales de stationnement • Témoins Tapis de sol •
Cale pour vérin hydraulique • de contrôle S O Casier de rangement pour documents •
Pressurisation •
Contrôle de charge de la batterie •
Siège conducteur amorti
Clignotant •
mécaniquement •
Transmission S O Dysfonctionnement moteur Diesel •
Siège conducteur amorti
Limitation du régime moteur •
Freins de stationnement automatiques • pneumatiquement •
Régulation électronique •
Limitation de la vitesse maximale Sélecteur de sens de marche intégré
Freins de stationnement •
à 20 km/h • dans le joystick •
Fonctionnement synchrone du
3 modes de sensibilité pour Fonction commande sensible pour
bras télescopique •
la translation • hydraulique de travail ou de translation •
Avertisseur de dépassement de la
Fonction commande sensible • Extincteur •
force de levage •
Transmission hydrostatique continue • Porte-bouteille •
Service filtre d’huile hydraulique •
Pédale d'approche lente Porte désolidarisable •
Filtre à air •
et de frein combinée • Vitre arrière basculable •
Pression d’huile moteur •
Régulateur de vitesse • Avertisseur sonore •
Fonctionnement en mode de détresse •
Eclairage intérieur, plafonnier •
Pression de gavage de la pompe •
Rétroviseur intérieur •
Déplacement sur routes •
Système d’essuie-glaces avant et
Hydraulique Commande ventilateur réversible •
balayage intermittent •
Avertisseur de surcharge •
de travail S O Porte-manteau •
Climatisation •
Hydraulique de travail désactivable • Colonne de direction ajustable •
Mise à plein régime automatique •
Retour automatique du godet • Equipements S O
Levier multifonction Liebherr •
Sortie de secours •
Réduction de la vitesse de levage à Nacelle selon EN 280 • Radio •
l’approche de la hauteur maximale • Fléchette • Pré-équipement radio •
Amortissement des chocs en translation • Pince à balles • Cabine ROPS/FOPS isolée
Fonction commande sensible • Crochet à container • acoustiquement •
Pompe à débit variable Load Sensing • Tablier équipé de fourches fixes • Avertisseur sonore de marche arrière •
Distribution du débit de fluide indépen- Tablier équipé de fourches flottantes • Système d’essuie-glaces arrière •
dante de la pression de charge LUDV • Système d’attache rapide hydraulique • Essuie-glace sur le toit •
Fonction mémoire pour le circuit Crochet • Système d’épuration d’air •
hydraulique • Godet standard avec ou sans dent, Grille de protection pour pare-brise
Position flottante • resp. avec ou sans lame de coupe • avant •
Déplacement latéral • Godet grand volume • Ceinture de sécurité •
Limitation de la vitesse de télescopage Système d’attache rapide mécanique • Vitrage de sécurité teinté •
en limite de charge de basculement • Godet 4en1 • Pare-soleil pour pare-brise et toit vitré •
Circuit hydraulique supplémentaire I • Godet avec grappin à fermeture Chauffage •
Circuit hydraulique supplémentaire II • hydraulique •
Godet à déversement latéral •
Treuil •

S = Standard, O = Option Le montage ou l'ajout de tout équipement ou

accessoire provenant d'autres fabricants néces-
sitent l'accord préalable de la société Liebherr !

Sous réserve de modifications. Autres accessoires disponibles sur demande

TL 435-13 Litronic 5
Le groupe Liebherr
Grande palette de produits
Le groupe Liebherr est l’un des plus grands constructeurs
de machines de travaux publics dans le monde. Les pro-
duits et services Liebherr sont axés sur la rentabilité et
sont reconnus dans de nombreux autres domaines : réfri-
gérateurs et congélateurs, équipements pour l’aviation
et les chemins de fer, machines-outils ainsi que grues
maritimes.
Profit maximal pour le client
Dans tous les secteurs de produits, nous proposons des
gammes complètes avec de nombreuses variantes
d’équipement. Leur évolution technique et leur qualité
reconnue offrent aux clients Liebherr la garantie d’un pro-
fit maximum.
Printed in Germany by DWS RG-BK-RP LWT/VM 10423537-0.5-03.07
Liebherr-Werk Telfs GmbH
Hans Liebherr-Straße 35, A-6410 Telfs
콯 +43 50809 6-100, Fax +43 50809 6-7772
www.liebherr.com, E-Mail: lwt.marketing@liebherr.com
Compétence technologique
Afin de répondre au niveau de qualité élevé de ses
produits, Liebherr attache beaucoup d’importance à
maîtriser en interne les compétences essentielles. C’est
pourquoi les composants majeurs sont élaborés et
produits par Liebherr ; c’est le cas, par exemple, des
systèmes de commande et d’entraînement des machines
de travaux publics.
Mondial et indépendant
L’entreprise familiale Liebherr a été fondée en 1949 par
Hans Liebherr. Depuis, l’entreprise n’a cessé de croître
pour être, aujourd’hui, un groupe de plus de 26 000 sala-
riés travaillant dans plus de 100 sociétés réparties sur
les cinq continents. Le groupe est chapeauté par la
société Liebherr-International AG dont le siège est à Bulle
(Suisse) et dont les détenteurs sont les membres de la
famille Liebherr.
www.liebherr.com
