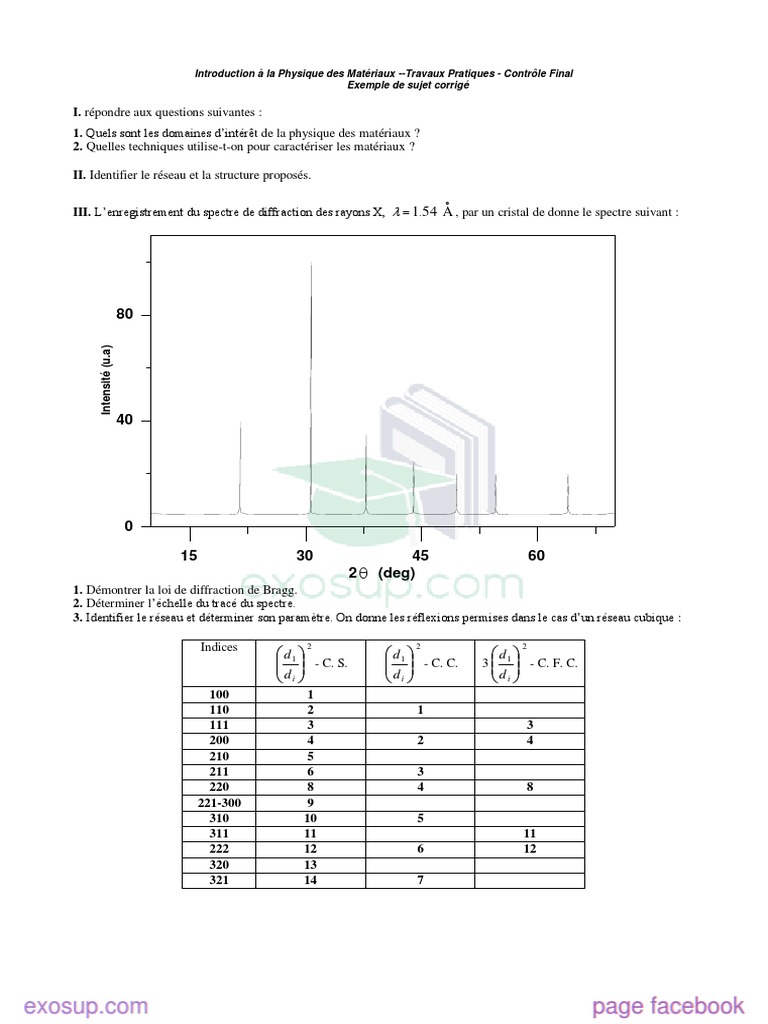

Introduction à la Physique des Matériaux --Travaux Pratiques - Contrôle Final

Exemple de sujet corrigé

I. répondre aux questions suivantes :

1. Quels sont les domaines d’intérêt de la physique des matériaux ?
2. Quelles techniques utilise-t-on pour caractériser les matériaux ?

II. Identifier le réseau et la structure proposés.


III. L’enregistrement du spectre de diffraction des rayons X,   1.54 A , par un cristal de donne le spectre suivant :

80
Intensité (u.a)

40

15 30 45 60
2  (deg)
1. Démontrer la loi de diffraction de Bragg.
2. Déterminer l’échelle du tracé du spectre.
3. Identifier le réseau et déterminer son paramètre. On donne les réflexions permises dans le cas d’un réseau cubique :

Indices 2 2 2
 d1   d1  d 
  - C. S.   - C. C. 3  1  - C. F. C.
d  d 
 i  i  di 
100 1
110 2 1
111 3 3
200 4 2 4
210 5
211 6 3
220 8 4 8
221-300 9
310 10 5
311 11 11
222 12 6 12
320 13
321 14 7

exosup.com page facebook

 I- Réponse aux questions

1. La physique des matériaux s'intéresse à l’étude de ces matériaux soit dans l’état naturel dans lequel ils existent, soit
en suivant le processus depuis leur fabrication jusqu’à leur utilisation finale. (détailler si vous avez possibilité)…

2. Parmi les techniques utilisées pour caractériser les matériaux on peut citer :
- la diffraction des RX qui permet de …
- la microscopie électronique …

II-
1. Le modèle du réseau proposé est :
- le réseau cubique centré,
- a = b = c= a ;  =  =  = /2
- il contient deux nœuds par maille élémentaire, le volume de la maille élémentaire est a3/2.
- son taux de remplissage est 0,68
- certains éléments de symétrie :
● Axes d’ordre 2 : [1,1,0] et [1,0,1].
● Plans perpendiculaires à l’axe d’ordre 2: (011), (101) (110).

2. La structure proposée : Chlorure de césium CsCl

Réseau : Le réseau fondamental est un réseau cubique simple C.S.
1 1 1
Base : Le motif est une molécule CsCl avec un atome Cl en 0,0,0 et un atome de Cs en  , ,  . Chaque atome
2 2 2
est au centre d’un cube de huit atomes de l’autre espèce.
La structure peut être décrite par deux réseaux C.S décalés l'un par rapport à l'autre de la moitié de la diagonale.

III-
1. Voir polycopiée.
2. Faire les relevés comme indiqué sur le corrigé des TP.
3. On complète le tableau correspondant au spectre :

 
 d1 
2 
Raies N° 2i° i° di(h,k,l) ( A )   (h k l) a (A )
d 
 i
1 22.5 11.3 3.95 1.0 (100) 3.95
2 32.5 16.3 2.75 2.0 (110) 3.89
3 40 20 2.25 3.0 (111) 3.90
4 46.5 23.3 1.95 4.0 (200) 3.90
5 52.5 26.3 1.74 5.0 (210) 3.89
6 57.5 28.8 1.60 6.0 (211) 3.92
7 68 34 1.38 8.0 (220) 3.90

- Le Réseau est cubique simple ;

- Le paramètre du réseau : a ± Δa
