Préparé par : Mr Badra Sahbi EDUCATION TECHNIQUE

1er Année Secondaire

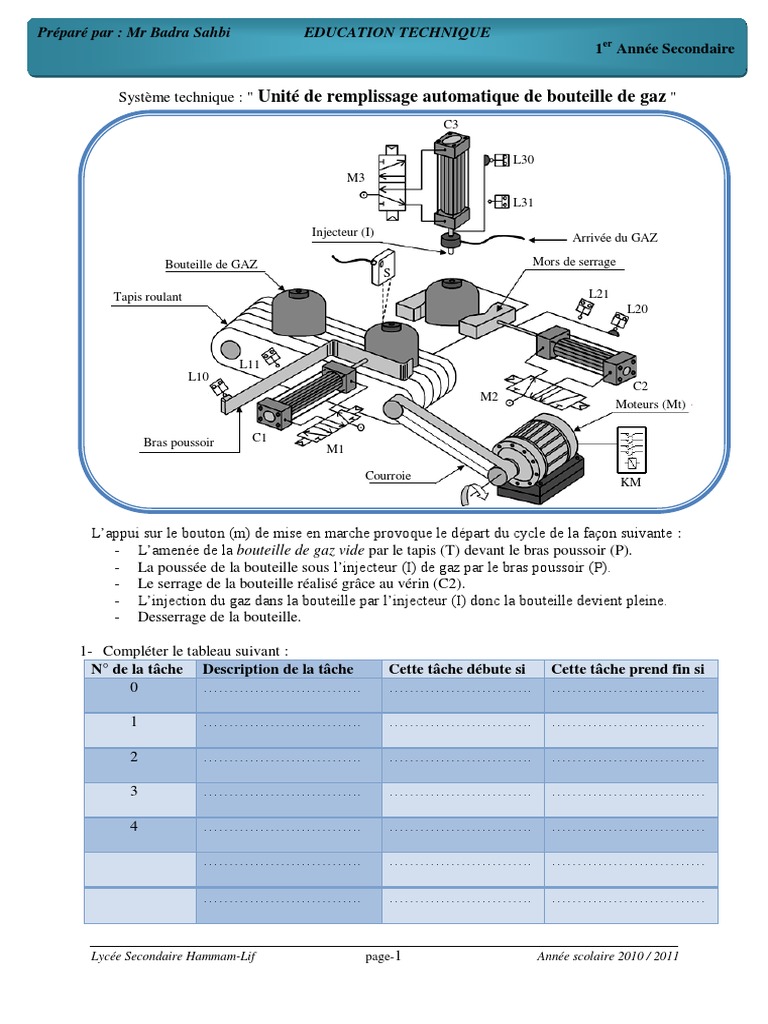

Système technique : " Unité de remplissage automatique de bouteille de gaz "

1er Année Secondaire
C3

L30
M3

L31

Injecteur (I) Arrivée du GAZ

Bouteille de GAZ Mors de serrage

S
Tapis roulant L21
L20

L11
L10
C2
M2
Moteurs (Mt)

Bras poussoir C1
M1

Courroie
KM

L’appui sur le bouton (m) de mise en marche provoque le départ du cycle de la façon suivante :
- L’amenée de la bouteille de gaz vide par le tapis (T) devant le bras poussoir (P).
- La poussée de la bouteille sous l’injecteur (I) de gaz par le bras poussoir (P).
- Le serrage de la bouteille réalisé grâce au vérin (C2).
- L’injection du gaz dans la bouteille par l’injecteur (I) donc la bouteille devient pleine.
- Desserrage de la bouteille.

1- Compléter le tableau suivant :

N° de la tâche Description de la tâche Cette tâche débute si Cette tâche prend fin si
0 …………………………. ………………………. …………………………

1 …………………………. ………………………. …………………………

2 …………………………. ………………………. …………………………

3 …………………………. ………………………. …………………………

4 …………………………. ………………………. …………………………

…………………………. ………………………. …………………………

…………………………. ………………………. …………………………

Lycée Secondaire Hammam-Lif page-1 Année scolaire 2010 / 2011

Leçon N°1 : Les éléments d’un GRAFCET Chapitre II

2- Compléter les séquences suivantes :

………………………
………….
0 ……………………………… 1 ………………………………………
…………………. ……………………
………………………
……………………… ………………………
………………………
…………. ………….

………………………
………….
2 ………………………………………
……………………
………………………
………………………
………….

3- Relier les étapes 0,1 et 2 :

0 ……………………………………
…………….
………………………
………………………
………….
1 ………………………………………
……………………
………………………
………………………
………….
2 ………………………………………
……………………
………………………
………………………
………….

Lycée Secondaire Hammam-Lif page-2 Année scolaire 2010 / 2011
