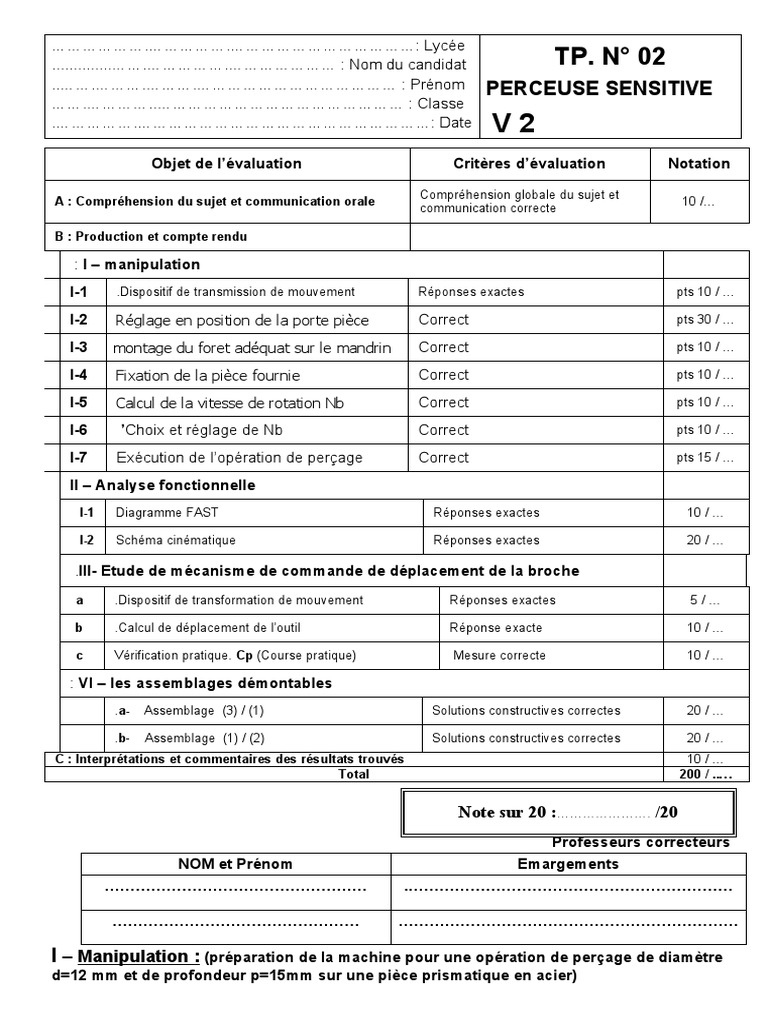

………………………………: Lycée
..............…….…………….………………… : Nom du candidat TP. N° 02
..…….……….……….………………………………… : Prénom PERCEUSE SENSITIVE
…….…………..………………………………………… : Classe
.…………….…………………………………………………: Date V2
Objet de l’évaluation Critères d’évaluation Notation

Compréhension globale du sujet et

A : Compréhension du sujet et communication orale 10 /…
communication correcte

B : Production et compte rendu

 : I – manipulation
I-1 .Dispositif de transmission de mouvement Réponses exactes pts 10 / …

I-2 Réglage en position de la porte pièce Correct pts 30 / …

I-3 montage du foret adéquat sur le mandrin Correct pts 10 / …

I-4 Fixation de la pièce fournie Correct pts 10 / …

I-5 Calcul de la vitesse de rotation Nb Correct pts 10 / …

I-6 ’Choix et réglage de Nb Correct pts 10 / …

I-7 Exécution de l’opération de perçage Correct pts 15 / …

II – Analyse fonctionnelle la machin

I-1 Diagramme FAST Réponses exactes 10 / …

I-2 Schéma cinématique Réponses exactes 20 / …

.III- Etude de mécanisme de commande de déplacement de la broche

a .Dispositif de transformation de mouvement Réponses exactes 5/…

b .Calcul de déplacement de l’outil Réponse exacte 10 / …

c Vérification pratique. Cp (Course pratique) Mesure correcte 10 / …

: VI – les assemblages démontables

.a- Assemblage (3) / (1) Solutions constructives correctes 20 / …

.b- Assemblage (1) / (2) Solutions constructives correctes 20 / …

C : Interprétations et commentaires des résultats trouvés 10 / …
Total 200 / ..…

Note sur 20 :…………………. /20

Professeurs correcteurs
NOM et Prénom Emargements
…………………………………………… .………………………………………………………

………………………………………… …………………………………………………………

I – Manipulation : (préparation de la machine pour une opération de perçage de diamètre

d=12 mm et de profondeur p=15mm sur une pièce prismatique en acier)
I-1 La machine étant à l’arrêt :
- Ouvrir le couvercle supérieur.
- Indiquer le nom du processeur assurant la transmission du mouvement de rotation de l’arbre
Moteur à l’arbre récepteur (moyeu cannelé
11). ............................................................................................................................................

I-2 Réglage en position de la porte pièce :

Plateau porte pièce (4)

I-2-1- Réglage en hauteur du plateau
porte pièce :
a- Desserrer la vis (5a) à l’aide de la
manette (7a) puis utiliser la manivelle pour Crémaillère (8)
régler en hauteur la position du plateau.
b- Serrer la vis (5a) pour bloquer le plateau
en une position.
Colonne (2)
Manette (7)
I-2-2 Blocage et déblocage du plateau
porte pièce : Vis (5)
Desserrer la vis (5) à l’aide de la manette Vis (5a)
Support (3)
de manœuvre (7) pour libérer le plateau
porte pièce (4) puis le bloquer de nouveau. Manivelle

I-2-3 Régler la position angulaire du Corps (1)

support (3) à un angle de 0°.
Manette (7a)
I-3 monter le foret adéquat sur le
mandrin.

I-4 fixer la pièce fournie

I-5 on donne Vc=35 m/mn.

calculer la vitesse de rotation Nb puis
choisir une vitesse Nb’ sur la
perceuse :
Nb=……………………………………………
…………………………………………………
…………………………………………………
………………………………

Nb’=……………………………………
I-6 Régler cette vitesse sur la machine
et appeler le professeur.

I-7-Exécuter ce perçage.

Dossier Réponse Perceuse sensitive Page 1/4

II- Analyse fonctionnelle :

II-1 en observant la perceuse et en se référant à son dossier technique, compléter le
diagramme d'analyse fonctionnelle F.A.S.T. ci-dessous, relatif à la
Fonction de service FP : «Permettre à l’utilisateur de percer des pièces».

FT1
…………………………………………
………………………………………..

FT2
Fixer la pièce à percer

FP : Permettre à l'utilisateur

de percer des pièces
FT3 …………………………………………
…………………………………………

FT4
Animer l'outil d'un mouvement de
translation.

II-2 On donne ci-dessous le F.A.S.T partiel relatif à la fonction principale FP.

Lier la poulie à
l'arbre moteur FT3111

FT31 FT311

Transmettre la Interposer un Lier la poulie

Rotation de l’arbre système poulies réceptrice à
Moteur à l’outil en étagées + courroie La broche FT3112
4 vitesses.

FT32
Guider en rotation
Assurer le guidage .…………
FT3 en rotation de la
la poulie par
…… rapport au bâti FT3113
broche
1ère vitesse
2ème vitesse
3ème vitesse
FT33 4ème vitesse
.…………
Fixer le moteur
……
………
..
FT4 Bâti

Moteur
Placer, sur la figure suivante, les étiquettes relatives aux fonctions techniques FT32, FT33, FT311,
FT3111, et FT3113,
………
.. ………
Dossier Réponse Perceuse sensitive Page 2/4
..
 III- Etude du mécanisme de commande de déplacement de la broche :
On donne ci-contre le schéma cinématique
Partiel de la perceuse correspondant au
Dessin d'ensemble de la page2/3 du dossier
Technique.
Faire manœuvrer le bras de commande (24) pour
Provoquer le déplacement vertical de l'outil
a) Par quel dispositif est assurée la transformation
De mouvement? Indiquer les repères des pièces ?
……………………………………………………….
……………………………………………………….
b) On donne pour le pignon (13) :
- module m = 1,5 mm
- nombre de dent Z13 = 17 dents
Calculer le déplacement effectué par l'outil lorsqu'on
Fait un tour du bras de commande (24).
……………………………………………………………….
……………………………………………………………….
……………………………………………………………….

c) En effectuant une mesure, vérifier pratiquement

Le déplacement de l'outil Cp. (Cp : course pratique)
………………………………………………………………………………………………… = Cp

Dossier Réponse Perceuse sensitive Page 3/4

IV- Les assemblages démontables :
a) Assemblage du support (3) avec le corps (1) :
Compléter la liaison encastrement du support (3) avec le corps (1) à l’aide d’une vis à tête
hexagonale (10) et une rondelle d’appui (9).
b) Assemblage du corps (1) avec la colonne (2) :
Compléter la liaison encastrement du corps (1) avec la colonne (2) par pincement à l’aide de la vis
(5a) en prévoyant une fente sur (1) de largeur réelle de 4 mm.
N.B. : utiliser les éléments normalisés (Guide du dessinateur industriel).

Échelle : 1:1

Dossier Réponse Perceuse sensitive Page 4/4
