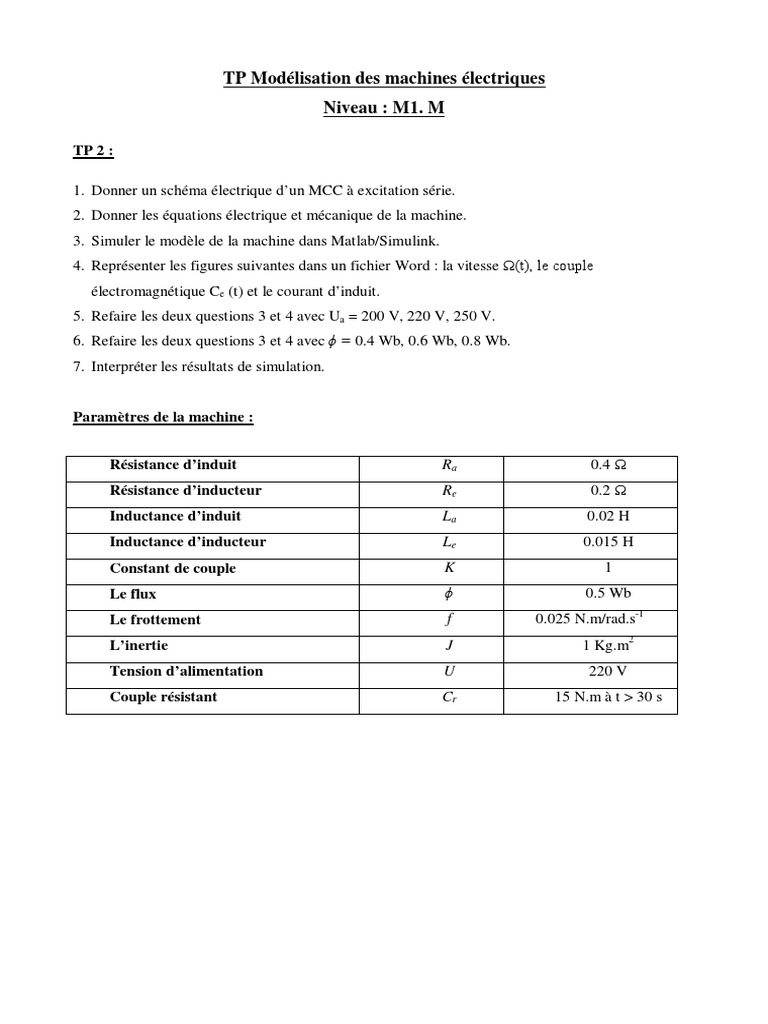

TP Modélisation des machines électriques

Niveau : M1. M

TP 2 :

1. Donner un schéma électrique d’un MCC à excitation série.

2. Donner les équations électrique et mécanique de la machine.
3. Simuler le modèle de la machine dans Matlab/Simulink.
4. Représenter les figures suivantes dans un fichier Word : la vitesse Ω(t), le couple
électromagnétique Ce (t) et le courant d’induit.
5. Refaire les deux questions 3 et 4 avec Ua = 200 V, 220 V, 250 V.
6. Refaire les deux questions 3 et 4 avec ϕ = 0.4 Wb, 0.6 Wb, 0.8 Wb.
7. Interpréter les résultats de simulation.

Paramètres de la machine :

Résistance d’induit Ra 0.4 Ω

Résistance d’inducteur Re 0.2 Ω
Inductance d’induit La 0.02 H
Inductance d’inducteur Le 0.015 H
Constant de couple K 1
Le flux ϕ 0.5 Wb
Le frottement f 0.025 N.m/rad.s-1
L’inertie J 1 Kg.m2
Tension d’alimentation U 220 V
Couple résistant Cr 15 N.m à t > 30 s
