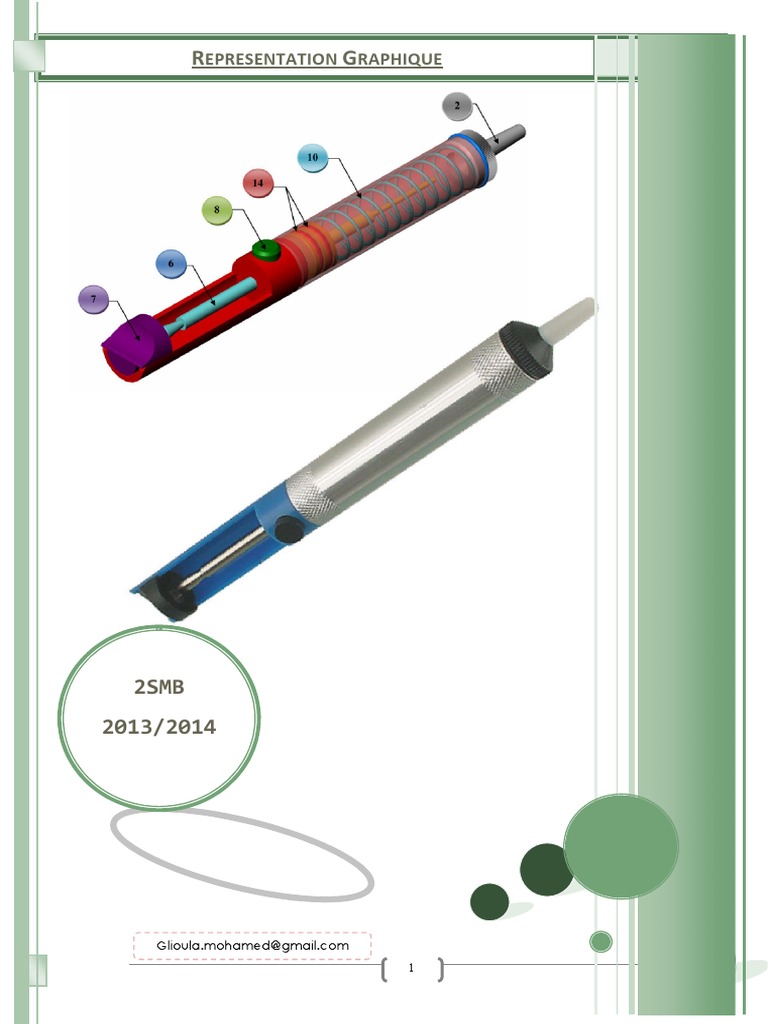

REPRESENTATION GRAPHIQUE 2SMB
2SMB
2013/2014
Glioula.mohamed@gmail.com
1
A- Dessin Technique :
1. BUT :
Le but du dessin technique est de décrire fidèlement les formes des objets tridimensionnels
à l'aide d'une ou plusieurs représentations de ceux-ci sur le plan d'une feuille.
2. Normalisation :
Les règles du dessin technique sont normalisées: Un organisme international (I.S.O.) a

codifié ces outils graphiques pour les rendre universels.
3. Différents types de dessins techniques :

Ex : POMPE A DESSOUDER
Énergie musculaire
Chaleur
Permettre d’aspirer de l’étain en
Soudure fondue Soudure aspirée dans la pompe
fusion sur un circuit imprimé pour
sur le C.I
dessouder un composant
POMPE À DESSOUDER
2
Dessin d'ensemble
Il représente l’objet en totalité. Toutes les pièces sont numérotées et dessinées à leur
emplacement définitif. Il est accompagné de la nomenclature.
3
Dessin de définition.
Il représente une pièce de l’objet. Il détaille avec précision ses formes et ses
dimensions (cotation) en vue de sa fabrication.
fabricati
4
Le dessin en perspective:
Il représente l’objet en volume. Il le

montre tel que l’œil pourrait le voir.
Le dessin en perspective Eclaté:
5
4. La nomenclature
C’est la liste complète des pièces qui constituent un ensemble dessiné. Il est lié au dessin
par les repères des pièces
5. Le Cartouche :
Le cartouche est la carte d’identité du dessin technique. Il est situé au bas du format. Il
permet l’identification et l’exploitation du document
6
6. Echelle :
é
Echelle = é
( 1:1, 1:2, 3:1)
7. Les Types de trait
8. Formats
Les dessins techniques sont représentés sur des feuilles de dimensions normalisées
appelées : FORMATS. On distingue les formats suivants : A4, A3, A2, A1, A0.
7
B- Projection Orthogonale :
1) Principe :
La. Projection orthogonale est la projection perpendiculaire de l’objet sur un plan projection parallèle
à une face de l’objet à représenter
L'objet à représenter est placé à l'intérieur d'un cube. Ses faces principales orientées parallèlement
aux faces du cube. Les projections sont faites sur les faces intérieures de ce cube
8
2) Disposition des Vues
3) Quelques règles de dessin :
 Deux traits continus forts ne se coupent jamais

 Pour toutes formes cylindriques, il faut tracer son axe de symétrie (Trait mixte fin).
 Les traits interrompus fins et les traits mixtes fins peuvent couper n'importe quel
autre type de trait.
9
4) Formes Simples Usuelles
10
5) Travaux dirigés
TD N :1
1. Mettre sur la vue convenable le repère de chaque surface
TD N :2
Indiquer sur le dessin en perspective par une flèche légendée les
directions d’observation donnant les vues de droite, de gauche et
de dessus.
Indiquer le numéro de chacune des Vues suivantes:

suivantes
Vue de Face ............

Vue de Droite ............
Vue de gauche ............
Vue de dessus. .............
1 2 3
4 5 6
11
TD N :3
suivantes
Vue de Face ............

Vue de dessus. .............
1 2 3
4 5 6
TD N :4
suivantes
Vue de Face ............
Vue de dessus. .............
1
2 3
4 5 6
12
TD N :5
suivantes
Vue de Face ............

Vue de dessus. .............
1
2 3
4 5 6
TD N: 6
Compléter la vue de face, la vue de droite et la vue de dessus.
13
 D N: 7
compléter les vues
 D N: 8
compléter les 3 vues
14
TD N: 9
compléter les 3 vues
 TD N: 10
compléter les 3 vues des deux pieces suivantes:
15
 TD N:11
Compléter les vues suivantes
 TD N:12
Compléter les vues suivantes
16
 TD N: 13
Complèter les vues des pieces suivantes
17
 TD N: 14
18
19
 TD N: 15
Compléter les vues incomplètes
20
C- Representation en coupe simple

I. But
Afin de rendre visibles les détails cachés (les formes intérieures), on réalise une coupe
simple, selon le principe suivant :
II. Principe :
 On imagine que la pièce est coupée en deux suivant un plan de coupe.
 On isole l’un des deux morceaux obtenus.

 On le dessine en hachurant les zones qui ont été coupées.
21
 On désigne le plan de coupe et la vue en coupe par les mêmes lettres que le plan de
coupe, (A-A, B-B,)
III. Exemple :
22
IV. Hachures
Elles sont réalisées en traits fins, inclinées de 30, 45 ou 60 degrés par rapport à la
direction générale de la pièce
V. Travaux dirigés
TD N:1
Compléter la vue face en coupe A A
23
TD N:2
Compléter La vue de face en coupe A-A , La vue de dessus , La vue de gauche
24
TD N:3
Compléter La vue de gauche en coupe B-B.
25
TD N :4
Compléter la vue de face en coupe AA
TD N :5
Compléter la vue de gauche en coupe B-B
26
TD N :6
Dessiner la vue de face en coupe A-A
TD N :7
Compléter la vue de dessus
27
TD N° 8
Compléter la Vue de face, la Vue dessus, la Vue gauche coupe AA
Indiquer le plan de coupe A-A
28
TD N° 9
Compléter la Vue de face, la Vue dessus, la Vue gauche coupe AA
29
TD N° 10
Dessiner la coupe A-A
30
D- Les sections
1. Définition:
Une section représente, exclusivement, la partie de l’objet située dans le plan de coupe.
2. Sections sorties
Elles sont dessinées le plus souvent sur l’axe du plan de coupe, si la place le permet ;
l’inscription du plan de coupe peut être omise
3. Sections rabattues
Dessinées complètement en traits fins, ces sections sont dessinées directement sur la vue
usuelle.
par soucis de clarté, les formes apparaissant sous la section rabattue sont supprimées.
L’indication du plan de coupe est généralement inutile.
31
4. Exemples:
Indiquer le nom de la section.
SECTION.........................
................
SECTION.........................
................
TD N° 1
 Donner le nom du dessin à droite : . . . . . . . . . . . . . . . . .
 Le nom du dessin à gauche : . . . . . . . . . . . . . . . .
 Dessiner la section sortie A-A.
32
TD N° 2
Dessiner les sections A-A, B-B, et C-C
33
TD N° 3
Dessiner les sections sorties A-A, et C-C
34
E- Perspective cavalière
I. Définition :
Un dessin en perspective est un dessin qui représente un objet en volume. Une telle
représentation permet de saisir sans difficulté l’aspect d’un objet.
II. Règles de représentation
 La face frontale est toujours en vrai grandeur.

 Les arêtes non frontales sont inclinées d’un même angle (α), elles sont appelées : les
fuyantes. L’angle de fuite recommandé est de 45°.
 Les fuyantes sont réduites pour donner une impression de profondeur. On utilise un
Coefficient de réduction k des fuyantes égal à ½, k = 0,5.
 Les fuyantes peuvent être orientées vers quatre sens (voir figure 3)
35
III. Application :
TD N :1
Compléter la perspective cavalière
36
F- COUPES PARTICULIERES.
I. Coupe par plans paralleles
C’est une représentation qui permet de montrer les formes intérieures d’une pièce situées
dans des plans parallèles
Les discontinuités du plan de coupe ne sont pas dessinées.
37
II. Coupe à plans sécants
à l'aide d'une rotation d angle le plan de coupe est ramené dans le prolongement du
plan de projection de la vue coupée.
38
III. Coupe locale

Elles permettent de mettre en évidence un détail, elles sont délimitées par un trait fin .
IV. Demi coupe
V. Application:
Compléter la vue de gauche coupe B_B
39
G- Représentation des filetages

I. Représentation normalisée des filetages
II. Représentation normalisée des Taraudages
40
III. Assemblage des pièces Filetées
La représentation de la vis est prépondérante
IV. Application
1. Completer l'assemblage suivant:
41
2. TD N: 1
42
3. TD N: 2
