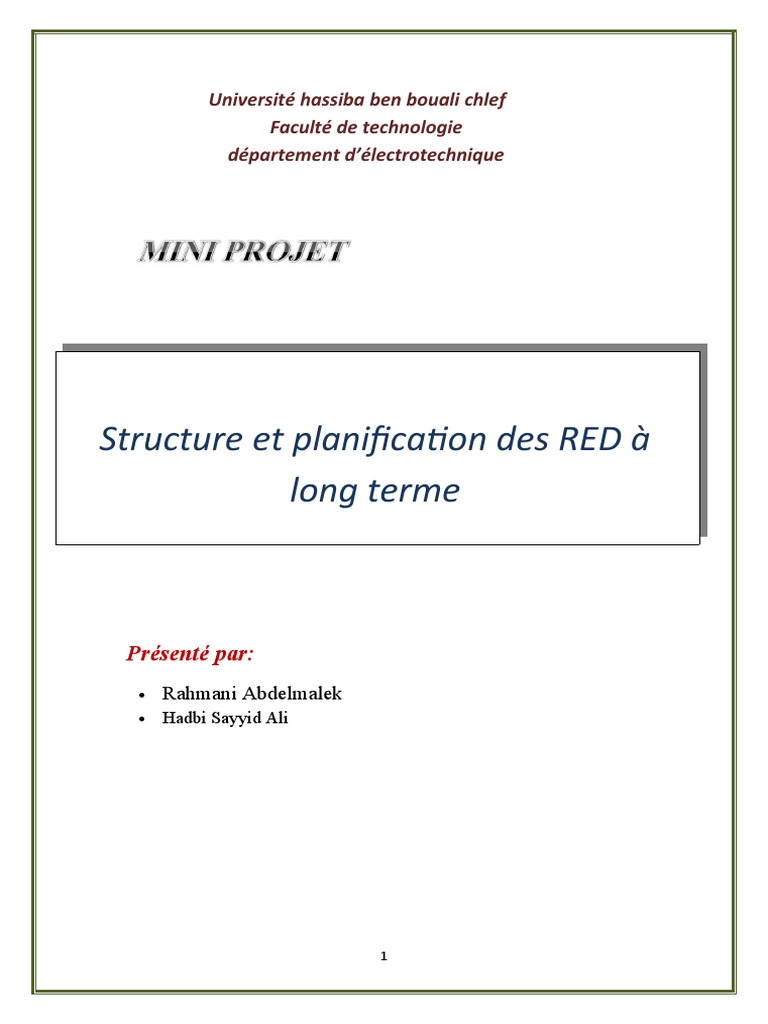

Université hassiba ben bouali chlef

Faculté de technologie
département d’électrotechnique

Structure et planification des RED à

long terme

Présenté par:
 Rahmani Abdelmalek
 Hadbi Sayyid Ali

1
Introduction:

Le réseau est structuré en plusieurs niveaux, assurant des fonctions

spécifiques et caractérisés par des tenions adaptées à ces fonctions. On
distingue : le réseau de transport, le réseau de répartition et le réseau de
distribution.

Le réseau de distribution est la partie de réseau reliant les sources de

distribution aux postes de consommateurs.

La planification de réseau de distribution à long terme consiste à

prévoir les déférentes extensions du réseau ainsi que le dimensionnement
des ouvrages tel que les linges, les transformateurs et les postes, et
prendre en compte les objectifs et les Contraintes  de la planification.

2
1. Structure générale d’un réseau :

Dans les pays dotés d’un système électrique élaboré, le réseau est
structuré en plusieurs niveaux, assurant des fonctions spécifiques propres,
et caractérisés par des tensions adaptées à ces fonctions.

■ Les réseaux de distribution sont les réseaux d’alimentation de

l’ensemble de la clientèle, à l’exception de quelques gros clients
industriels alimentés directement par les réseaux THT et HT.

On distingue deux sous-niveaux :

— les réseaux à moyenne tension (MT) : 10à 30 kV.

— les réseaux à basse tension (BT) : 220 à 400 V.

1.2 Réseaux de distribution : objectifs généraux :

1.2.1 Traité de concession. Service public :

Dans pratiquement tous les pays, la distribution de l’électricité fait

l’objet d’une concession attribuée au distributeur par la puissance
publique. Les sociétés concessionnaires, qu’elles soient publiques ou
privées, ont le bénéfice du monopole sur un territoire fixé.

Cette situation de monopole permet de développer un réseau de

distribution optimal pour la collectivité. En contrepartie de ce mono-
pole, ces sociétés sont assujetties à un certain nombre d’obligations
constitutives de leur mission de service public. En France, cette mission
impose notamment le respect de deux règles fondamentales :

— règle d’égalité : service de l’électricité dans des conditions égales

pour tous (égalité de traitement et d’accès), dès lors que les besoins des
servis sont semblables.

3
— règle de continuité : fonctionnement sans interruption du service de
l’électricité (sauf cas de force majeure).

1.2.2 Priorités liées au contexte socio-économique

Si le respect des cahiers des charges est un objectif fondamental que

doit viser à remplir le réseau, les priorités en matière de développement
de réseau peuvent être variables en fonction de l’environnement social,
technique, économique et écologique auquel est confronté le distributeur.

2. Options techniques fondamentales :

2.1 Choix du système et de la fréquence :

■Actuellement, il n’en reste que deux : 50 Hz, notamment en Europe, et

60 Hz, principalement en Amérique du Nord.

2.2 Distributions triphasée et monophasée :

■ Un avantage bien connu des systèmes électriques triphasés est de

permettre le transport de la même quantité d’énergie avec une section
conductrice totale deux fois moindre qu’en système monophasé. L’intérêt
économique découlant de ce principe fait que dans les pays industrialisés,
la distribution MT est très généralement triphasée.

2.3 Choix de la moyenne tension :

Le choix d’une moyenne tension est une décision stratégique

engageant l’avenir, lourde de conséquences quant à la structure et à
l’évolution des réseaux et ayant un impact économique important.

4
3. Planification de RED:

Pour garantir l’alimentation en énergie, il faut planifier le RED à partir

d’une étude sur la protection du réseau comprend l’élaboration d’un plan
d’aperçu sur la base d’un plan du réseau , d’un plan de câblage , d’un
5
dessin de projet du réseau ou d’autre indication fournies par le client et
des tableaux remplis en conséquence .

Calcul du flux de charge :

- Analyse des points faibles

- Plan d’extension
- Comparaison des variantes
- Restructuration du réseau
- Optimisation du réseau

Calcul du courant de court-circuit :

- Vérification de la résistance aux courts-circuits

- Dimensionnement des moyens d’exploitation
- Choix du traitement du point neutre
- Base pour l’analyse de la protection du réseau

Analyse de la protection du réseau :

- Philosophie de la protection
- Vérification de la sélectivité
- Communication des paramètres de réglage

6
3.1 Les objectifs :

1- Garantir une qualité et une continuité de fourniture.

2- Il s’agit d’un indice de fiabilité qui donne le temps moyen de coupure
par an.
3- Il s’agit d’un indice de fiabilité qui donne la fréquence moyenne de
coupure par an.

7
4- Energie Non Distribuée par an en kW.
5- Des zones de produit PL équivalent : pour une zone donnée, produit
de la puissance totale consommée par les clients par la longueur totale
de l’artère qui alimente les clients. Cette grandeur traduit une
puissance non desservie au travers d’un taux de défaillance linéique
des conducteurs et de la puissance alimentée.
6- Le coût global doit être minimisé. Ce coût comprend :

Les investissements initiaux (achat des conducteurs, des appareils de

protection, pose du matériel)

7- le coût d’exploitation du réseau (principalement les pertes dans le

réseau)
8- le coût de la défaillance c'est-à-dire le coût de l’énergie non
distribuée.

3.2 Les Contraintes :

Cette optimisation doit respecter un ensemble de contraintes
topologiques c'est-à-dire prendre en compte les éléments extérieurs
existants comme les constructions, les routes, le relief, les parcs naturels
…etc.
Des contraintes de densité de charges changent également la manière
de planifier. Le réseau n’est pas soumis aux mêmes contraintes

8
techniques (courant, tension) s’il est dans une zone urbaine ou rurale.
Enfin, la mutation des réseaux existants vers ces réseaux cibles doit être
réalisée à coût minimal tout en respectant les budgets fixés.

Conclusion :
La planification de réseau électrique de distribution à long terme qui
permet de garantir une qualité et une continuité de service et éviter les
problèmes dans le réseau par exemple les extensions, le glissement de
terrain …etc.
