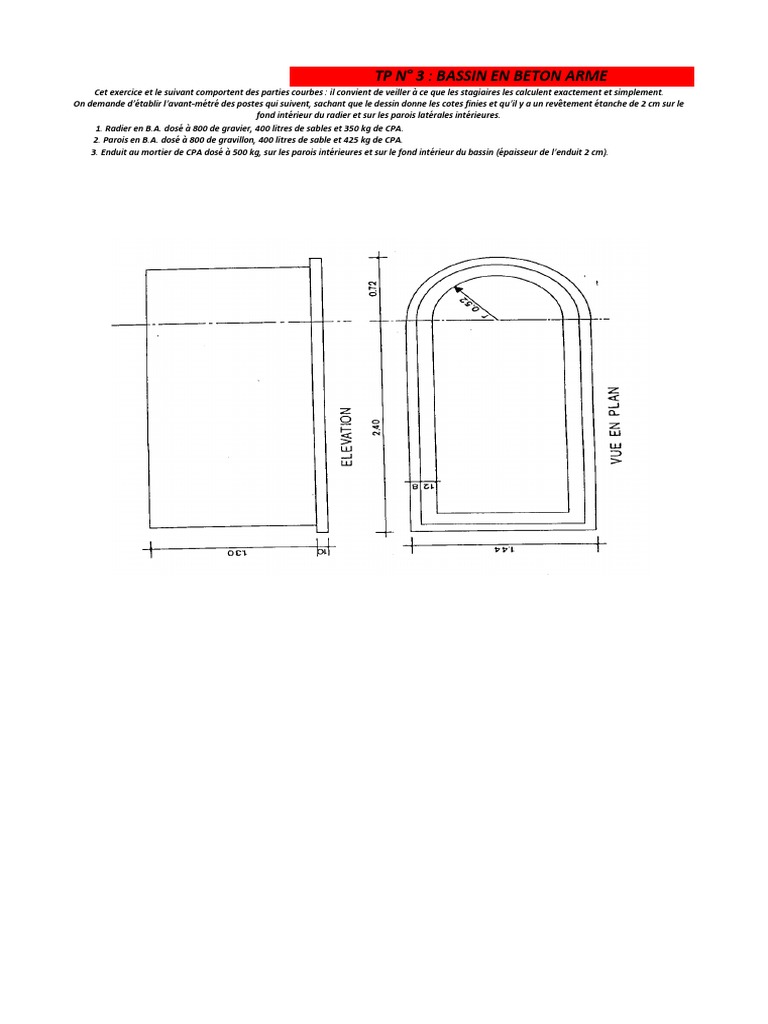

TP N° 3 : BASSIN EN BETON ARME

Cet exercice et le suivant comportent des parties courbes : il convient de veiller à ce que les stagiaires les calculent exactement et simplement.
On demande d’établir l’avant-métré des postes qui suivent, sachant que le dessin donne les cotes finies et qu’il y a un revêtement étanche de 2 cm sur le
fond intérieur du radier et sur les parois latérales intérieures.
1. Radier en B.A. dosé à 800 de gravier, 400 litres de sables et 350 kg de CPA.
2. Parois en B.A. dosé à 800 de gravillon, 400 litres de sable et 425 kg de CPA.
3. Enduit au mortier de CPA dosé à 500 kg, sur les parois intérieures et sur le fond intérieur du bassin (épaisseur de l’enduit 2 cm).
 Dimensions Quntites Quntites
N° Designation des ouvrages Unite NBR
LONG LARG HAUT + - Partiel Total
3
1 Radier en B.A. m
3
Partie 1 rectangulaire m 1 2,4 1,44 0,1 0,346 0,346
3
Partie 2 semi circulaire Volume de demi m 1 0,72 0,1 0,081 0,081
circle = (R*R*3.14*h)/2 Total 0,427
Parois en B.A. 3
2 m
3
Partie A m 2 2,32 1,3 0,12 0,362 0,724
3
Partie B m 1 1,04 1,3 0,12 0,162 0,162
3
Partie C m 1 0,218 1,3 0,283 0,283
Sc1-Sc2=((0.64*0.64*3.14)/2-
((0.52*0.52*3.14/2))=0.218

Total 1,169
Enduit au mortier 3
3 m
Pour l'interieur du radier
3
Partie 1 rectangulaire m 1 2,2 1,04 0,02 0,046 0,046
3
Partie 2 semi cirsulaire m 1 0,42 0,02 0,008 0,008

Sc1= (0.52*0.52*3.14)/2=0.42 m²
Pour la parois
3
Partie A m 2 2,2 1,28 0,02 0,056 0,113
3
Partie B m 1 1 1,28 0,02 0,026 0,026
3
Partie C m 1 1,6 1,28 0,02 0,041 0,041
Perimetre de demi cercle =(
2*0.51*3.14)/2=1.60
Total 0,233
