Module: Travaux pratiques en communications optiques 2021/2022

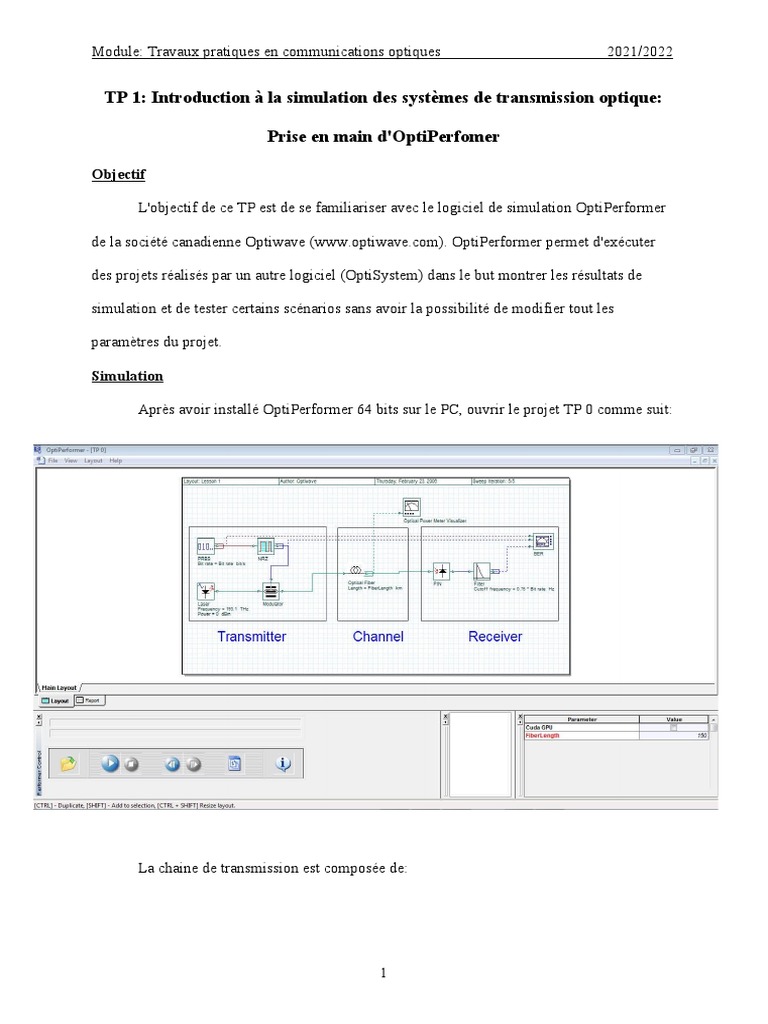

TP 1: Introduction à la simulation des systèmes de transmission optique:

Prise en main d'OptiPerfomer

Objectif

L'objectif de ce TP est de se familiariser avec le logiciel de simulation OptiPerformer

de la société canadienne Optiwave (www.optiwave.com). OptiPerformer permet d'exécuter

des projets réalisés par un autre logiciel (OptiSystem) dans le but montrer les résultats de

simulation et de tester certains scénarios sans avoir la possibilité de modifier tout les

paramètres du projet.

Simulation

Après avoir installé OptiPerformer 64 bits sur le PC, ouvrir le projet TP 0 comme suit:

La chaine de transmission est composée de:

1
Module: Travaux pratiques en communications optiques 2021/2022

1- L'émetteur optique: Situé au début de la chaine et comporte un générateur binaire pseudo

aléatoire (les données), un codeur en ligne NRZ, une source laser (porteuse) et un modulateur

électro-optique de type Mach-Zehnder.

2- Le canal: représenté par une fibre optique standard monomode dont la longueur est

variable.

3- Le récepteur: On le retrouve à la fin de la chaine. Ce bloc comporte une photodiode, un

filtre passe bas et un circuit de décision.

Afin d'évaluer les performances de la chaine de transmission, un analyseur de taux

d'erreur binaire est utilisé. Il permet, également, de calculer le taux d'erreur binaire et le

facteur de qualité, ainsi de visualiser le diagramme d'œil.

La puissance optique émise par la source laser étant 0 dBm et la puissance optique à la sortie

de la fibre est mesurée en utilisant un power meter.

2
Module: Travaux pratiques en communications optiques 2021/2022

Un click sur le triangle bleu permet d'exécuter la simulation. On considère la

transmission des données avec un débit de 2.5 Gb/s et pour une longueur de la fibre qui varie

de 50 km jusqu'à 150 km avec un pas de 25 km (5 valeurs ).

Rapport

1- Introduction théorique

2- Tracer le variation de la puissance de sortie, le facteur de qualité et le taux d'erreur binaire

en fonction de la longueur de la fibre.

3- Donner le diagramme d'œil correspondent à chaque valeur de la longueur de la fibre.

Commenter.

4- Conclusion
