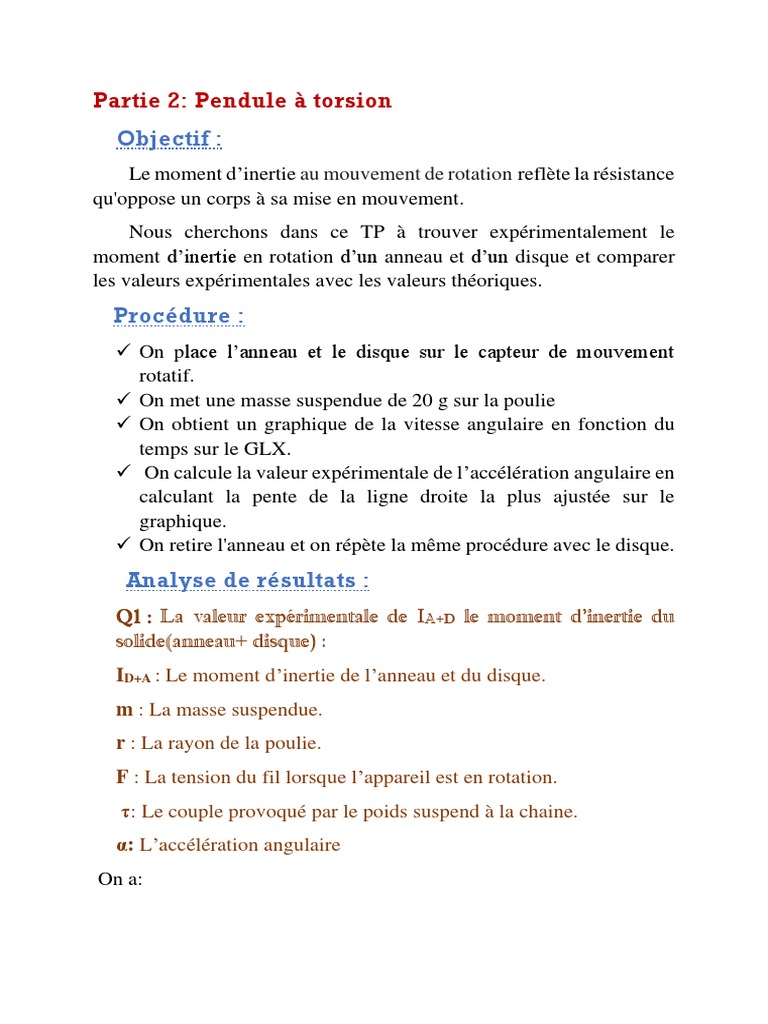

Partie 2: Pendule à torsion

Objectif :
Le moment d’inertie au mouvement de rotation reflète la résistance
qu'oppose un corps à sa mise en mouvement.
Nous cherchons dans ce TP à trouver expérimentalement le
moment d’inertie en rotation d’un anneau et d’un disque et comparer
les valeurs expérimentales avec les valeurs théoriques.
Procédure :
✓ On place l’anneau et le disque sur le capteur de mouvement
rotatif.
✓ On met une masse suspendue de 20 g sur la poulie
✓ On obtient un graphique de la vitesse angulaire en fonction du
temps sur le GLX.
✓ On calcule la valeur expérimentale de l’accélération angulaire en
calculant la pente de la ligne droite la plus ajustée sur le
graphique.
✓ On retire l'anneau et on répète la même procédure avec le disque.
Analyse de résultats :
Q1 : La valeur expérimentale de IA+D le moment d’inertie du
solide(anneau+ disque) :
ID+A : Le moment d’inertie de l’anneau et du disque.
m : La masse suspendue.
r : La rayon de la poulie.
F : La tension du fil lorsque l’appareil est en rotation.
τ: Le couple provoqué par le poids suspend à la chaine.
α: L’accélération angulaire
On a:
 𝝉
IA+D= et comme τ = r × F =r.m(g-a). Avec a= r.α
𝜶
𝒓.𝒎(𝒈−𝜶)
Alors IA+D =
𝜶
Donc
2.5×𝟏𝟎−2 ×0.02×(9.8−2.5𝟏𝟎−2 ×4.49)
IA+D= = 1.079 10−3 (SI)
4.49

Q2 : La valeur expérimentale de IA le moment d’inertie de

l’anneau :
On a
IA = IA+D - ID
1 1
Et ID = 𝑚𝑅 2 = × 0.47 × (4.52 × 10−4 ) = 4.76× 10−4
2 2

Alors IA = 1.079 × 10−3 - 4.76× 10−4 = 6.03× 10−4 (SI)

Q3 : La valeur expérimentale de ID le moment d’inertie du disque
:
On a
ID = IA+D - IA = 1.079× 10−3 – 6.03× 10−4 = 4.76 × 10−4 (SI)
Q4 : L’unité du moment d’inertie :
On a [I]= [M]. [R]2
Alors [I] = Kg. m2
Q5 :
- La formule du moment d’inertie d’une barre :
1
I= 𝑚L2
2
- La formule du moment d’inertie d’un disque :
1
I= 𝑚R2
2
- La formule du moment d’inertie d’un cylindre creux :
 1
I= 𝑚(𝑅2 𝑒𝑥𝑡 + 𝑅2 𝑖𝑛𝑡 )
2
Q6 : Les tableaux :

1er Cas : Disque + Cylindre creux :

Accélération Angulaire α Valeur

Essai 1 4,48

Essai 2 4,45

Essai 3 4,55

Moyenne 4,49

2ème Cas : Disque :

Accélération angulaire Vitesse
Essai1 23,29
Essai 2 24,42
Essai 3 23,93
Moyenne 23,88

Q7 : Courbes de la vitesse angulaire en fonction de temps :

1er cas :
 2ème cas :

Q8 : L’objet qui a le plus grand moment d’inertie :

On a ID < IA
Donc l’objet qui a le plus grand moment d’inertie est l’anneau.
Q9 : L’objet très difficile à accélérer :
 On sait que le moment d’inertie représente la résistance qu’oppose
un objet à sa mise en mouvement.
Et puisque ID < IA
Donc la résistance de l’anneau est plus grande que celle du disque.
D’où l’objet très difficile à accélérer est l’anneau.
Q10 : La comparaison des valeurs théoriques et expérimentales :
Les valeurs théoriquement calculées sont comprises dans les
incertitudes des valeurs mesurées.
Et
Iexp – Diff <Ithéo<Iexp+Diff
