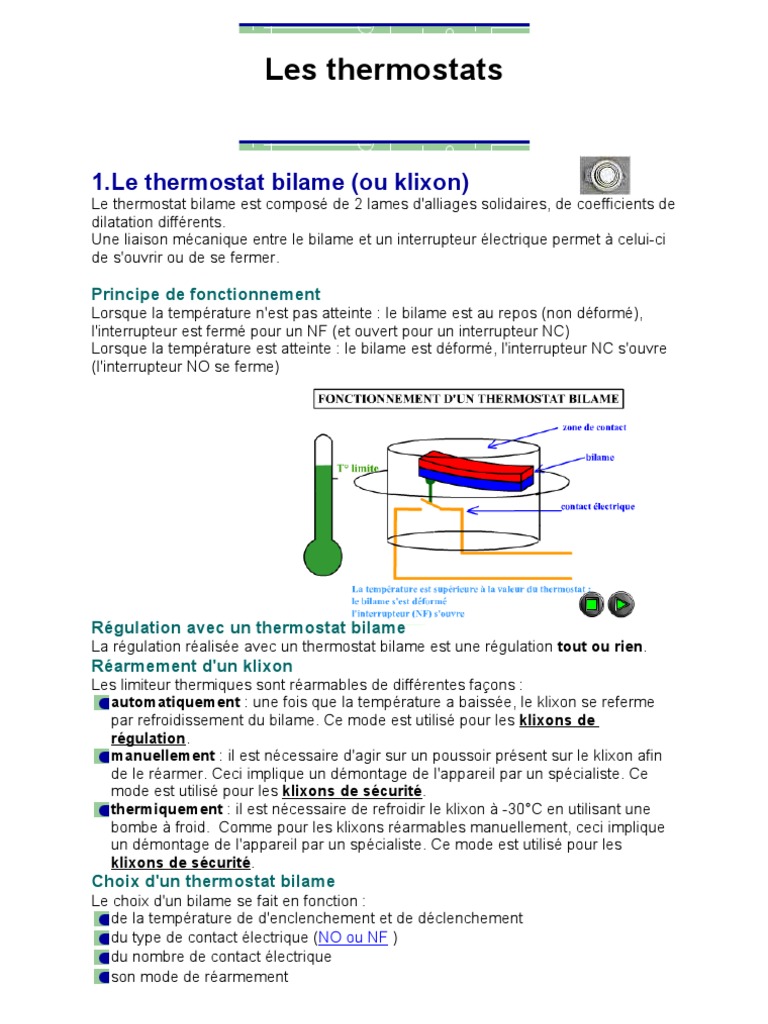

Les thermostats

1.Le thermostat bilame (ou klixon)

Le thermostat bilame est composé de 2 lames d'alliages solidaires, de coefficients de
dilatation différents.
Une liaison mécanique entre le bilame et un interrupteur électrique permet à celui-ci
de s'ouvrir ou de se fermer.

Principe de fonctionnement
Lorsque la température n'est pas atteinte : le bilame est au repos (non déformé),
l'interrupteur est fermé pour un NF (et ouvert pour un interrupteur NC)
Lorsque la température est atteinte : le bilame est déformé, l'interrupteur NC s'ouvre
(l'interrupteur NO se ferme)

Régulation avec un thermostat bilame

La régulation réalisée avec un thermostat bilame est une régulation tout ou rien.
Réarmement d'un klixon
Les limiteur thermiques sont réarmables de différentes façons :
automatiquement : une fois que la température a baissée, le klixon se referme
par refroidissement du bilame. Ce mode est utilisé pour les klixons de
régulation.
manuellement : il est nécessaire d'agir sur un poussoir présent sur le klixon afin
de le réarmer. Ceci implique un démontage de l'appareil par un spécialiste. Ce
mode est utilisé pour les klixons de sécurité.
thermiquement : il est nécessaire de refroidir le klixon à -30°C en utilisant une
bombe à froid. Comme pour les klixons réarmables manuellement, ceci implique
un démontage de l'appareil par un spécialiste. Ce mode est utilisé pour les
klixons de sécurité.
Choix d'un thermostat bilame
Le choix d'un bilame se fait en fonction :
de la température de d'enclenchement et de déclenchement
du type de contact électrique (NO ou NF )
du nombre de contact électrique
son mode de réarmement
2.Le thermostat à bulbe
Il est à la fois : le capteur, le régulateur et la consigne. Il permet donc à l'utilisateur de
régler la température quelque soit l'appareil : lave-linge, four ou autres...

Caractéristiques

Principe de fonctionnement

Le thermostat se décompose en trois parties :

la partie qui détecte,

la partie mécanique,
la partie électrique.

LA PARTIE QUI DÉTECTE

Elle se compose

du bulbe
du tube capillaire
et d'une membrane métallique élastique.

Cet ensemble étanche renferme un liquide volatil qui réagit très rapidement aux
variations de température d'où une déformation de la membrane métallique.

LA PARTIE MÉCANIQUE

La variation de longueur de la membrane métallique transmet un léger mouvement

au levier qui actionne l'interrupteur électrique

LA PARTIE ÉLECTRIQUE

Un boîtier isolant, contient l'interrupteur à bascule et les bornes de raccordement au

circuit électrique. Du point de vue électrique, le thermostat est vue comme un
interrupteur (commandé par la chaleur) qui ouvre ou ferme le circuit électrique des
résistances chauffantes.
3. Le thermostat à canne pyrométrique
3.1. Principe de fonctionnement

3.2. Utilisation

Ce thermostat est utilisé :

dans les foyers radiants,

dans les foyers halogènes,
dans les fours électriques.

4. Le thermostat électronique
Le thermostat électronique est composé :

d'une partie qui détecte (le capteur). Le plus souvent on utilise des résistances
variants avec la température : les thermistances CTN ou CTP.
