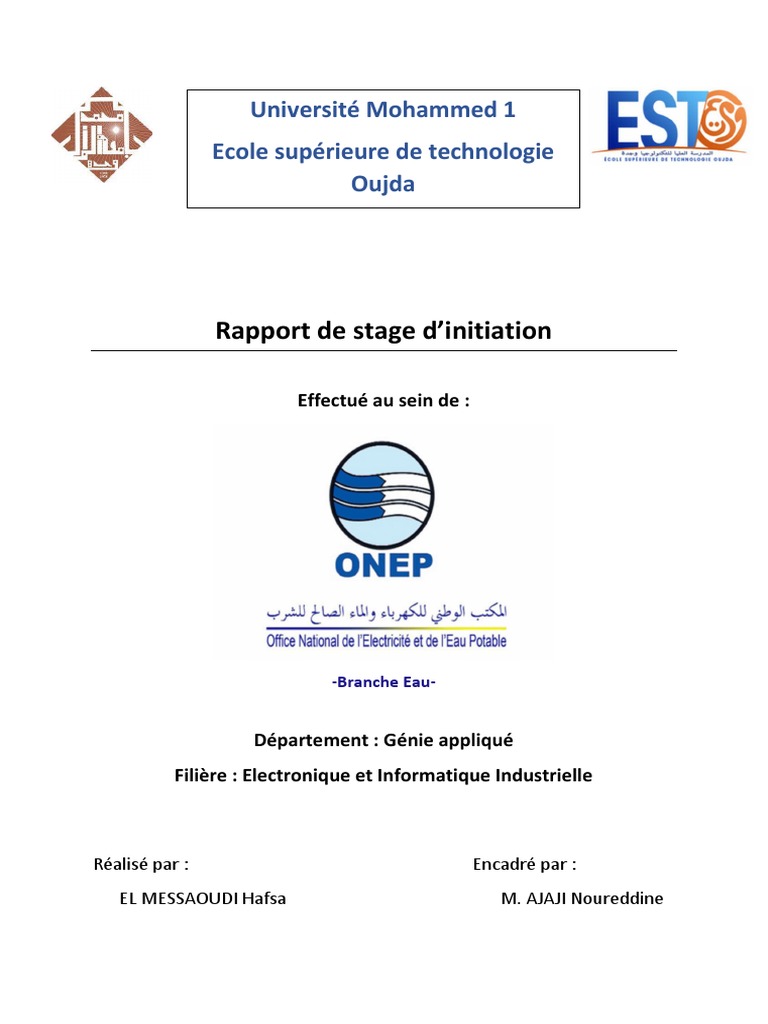

Effectué au sein de :
-Branche Eau-
2
Sommaire :
Introduction ………………………………………………………...
3
Introduction :
4
Partie 1 : Office National d’Électricité et de l’Eau Potable - Branche eau
2- Activités de l’ONEE-BO :
5
Voilà la carte comprenant le système adopté :
La direction régionale d’Oujda est une entité liée à direction générale. Elle représente
l’ONEE dans la région orientale. Trois directions provinciales sont rattachées à la DR6, à
savoir :
La AS6/3 : Agence de service de Nador.
La AM6/3 : Agence de service de Jerada.
La AS6/2 : Agence de service de Berkane.
6
3- Agence de services de Nador AS6/3 :
Service Service
Service commercial et d'exploitation et d'exploitation et
gestion technique technique de l'eau
d'assainissement potable
7
Partie 2 : Stations de Pompage Assainissement
8
a- Les pompes hydrauliques :
Définition :
Une pompe est une machine qui déplace un fluide d'un endroit à un autre en
augmentant sa pression. Les pompes hydrauliques sont des générateurs de débit,
elles transforment l'énergie mécanique en énergie hydraulique ou hydrostatique,
(fluide facile à transporter dans des canalisations), vers des récepteurs. La
pression donnée au liquide après son passage dans la pompe permet de vaincre
les pertes de charges et aussi d'élever ce liquide à une certaine hauteur.
9
A la sortie et à l'aide d'un divergent, une grande partie de l'énergie
cinétique se transforme en pression motrice.
10
3) Filière de prétraitement :
Prétraitement :
Qui a pour but de séparer les solides des liquides. Les solides sont stockées
au fond de la cuve, et les liquides passent en traitement secondaire.
Les opérations de prétraitement sont les suivantes (une station de traitement
peut comporter une ou plusieurs de ces opérations, suivant son importance et la
qualité de l’eau brute) :
Dégrillage
Dessablage
Déshuilage
11
a- Panier dégrilleur :
Le panier dégrilleur, souvent fabriqué
artisanalement en plastique ou en inox, est
placé dans un regard ou à la sortie d'une
arrivée d'effluents.
Son coût est peu élevé mais il nécessite une surveillance
régulière pour éviter son colmatage. Le risque de colmatage est
d'autant plus grand que la maille est fine. Généralement, elle est
comprise entre 5 et 20 mm.
b- Dégrilleur automatique :
Le dégrilleur automatique vertical, fait
appel à une cinématique simple : le
nettoyage de la grille à barreaux s'opère par
raclage pendant la remontée d'une benne.
Un dégrilleur automatique vertical peut
être utilisé par toute prise ou canal où l'on
veut éliminer des éléments de moyenne et
grande dimension (feuilles, planches,
bidons, plastiques, algues, méduses …). Il s'installe en travers d'un canal entre
murs ou sur la face du mur de prise. Il traite les eaux douces, eaux de mer, eaux
résiduaires.
12
4) Ouvrage de pompage :
1) Composition des stations de pompage :
Une station de pompage regroupe une réserve à surface libre, un puisard (ou
bâche), qui sert de stockage amortisseur entre le débit arrivant à la station et
celui que peuvent prendre en charge les pompes, une ou plusieurs pompes,
ainsi que les équipements électriques nécessaires à leur fonctionnement
(alimentation électrique, poste transformateur éventuel, armoire électrique et de
commande, éclairage, etc…), ouvrage abritant le dégrilleur, système de
dégrillage (manuel ou automatique), un dispositif de fonctionnement
automatique (automate programmable, poires de niveau, etc…).
La station de pompage comprend également le génie civil nécessaire pour
implanter et protéger le matériel, avec, souvent, un système de dégrillage, la
bâche de pompage, des vannes d'isolement et parfois un déversoir d’orage de
sécurité.
13
2) Modes de régulation de niveau d’eau dans une station de pompage :
Modes de
Manuel Automatique
régulation
Automatique :
Le fonctionnement des pompes peut être automatique asservie par des
flotteurs ou bien d’une sonde de niveau détectant le niveau d’eau dans la
bâche.
Manuel :
Il peut être aussi manuel commander par deux boutons marche et arrêt.
14
5) Ouvrage de désodorisation :
Les polluants odorants émis par les process de traitement d’eau doivent être
traités par un système de désodorisation assurant le contrôle de l’impact olfactif
de la station.
Quelle que soit l’origine des mauvaises odeurs, il est nécessaire de les
éliminer ou de désodoriser afin de respecter la législation environnementale et
de minimiser l’impact sur l’environnement.
Différents traitements peuvent être appliqués pour désodoriser l’air des
stations d’épuration, citons une parmi ces types :
15
Partie 3 : Local Technique
1) Armoires électriques :
Les armoires électriques sont des boîtiers robustes utilisés pour protéger les
composants électriques ou électroniques et les appareillages de commutation.
Les armoires électriques protègent ainsi l’alimentation électrique contre
l’eau, la poussière et la chaleur, mais aussi contre le vandalisme par des
personnes non autorisées.
a- Armoires générale basse tension (AGBT) /(TGBT) :
Le Tableau Général Basse Tension (TGBT) est le point central de la
distribution électrique d’un bâtiment. Il est le lien entre l’arrivée du courant
électrique et la distribution de celui-ci au sein d’une usine, d’un immeuble...
Le TGBT est un système de coffrets et d’armoires de distribution
entièrement composables.
b- Armoires des auxiliaires :
L’armoire est composée du châssis dans lequel est montée une platine, sur
laquelle sont installés les différents relais de puissance et commande.
Dans les armoires de départs, on trouve :
Commande des
Tansformateurs
Eclairage cellules de groupe de
d’isolement
pompage
16
c- Cellule des groupes de pompage :
Démarrage progressif par un démarreur électronique :
Le rôle d'un démarreur électronique est de permettre un démarrage
progressif du moteur.
Principe de fonctionnement : La tension du réseau d'alimentation est
appliquée progressivement au stator du moteur. La variation de la
tension statorique est obtenue par la variation continue de l'angle(α)
de retard à l'amorçage des thyristors du modulateur d'énergie. La
consigne de démarrage permet de régler le temps de la phase de
démarrage. A la fin du démarrage, le stator du moteur est sous tension
nominale, les thyristors sont alors en pleine conduction.
Protection de pompe :
- Permettre à la pompe de rester dans sa courbe et empêcher les
phénomènes de cavitation.
- Pour les puits à rabattement important afin d’empêcher les dégâts causés
par les poussées axiales et éviter le pompage excessif au-delà de la
capacité du puits et l’aspiration d’air ou de sable, provoquant des
situations instables.
- Protection contre la surcharge des moteurs électriques, régulation de
l’eau de refroidissement aux pompes à vide à anneaux liquides.
- Eaux de presse-étoupe et scellé mécanique : régulation du débit d’eau
d’étanchéité.
Circuit de commande et de signalisation de la pompe :
Circuit de commande :
Le transformateur d’isolement alimente le microprocesseur de commande
ainsi que tous les circuits de sortie (relais pour contacteur de pompe) et les
circuits d’entrées (boutons poussoirs arrêt-départ, sélecteur de position) destinés
à la commande de la pompe.
Circuit de signalisation :
Le même transformateur d’isolement alimente le microprocesseur de
signalisation ainsi que tous les circuits de sortie (LED, relais) et les circuits
d’entrées (boutons poussoirs réarmement, lampe test, sélecteur de position,
mesure des tensions et courant) destinés à la signalisation. Les équipements de
la porte tels que boutons poussoirs de test des lampes et de réarmement sont
également connectés au microprocesseur de signalisation.
17
d- Cellule d’automatisme :
Automate programmable industriel (API) :
Un automate programmable industriel est un dispositif électronique
programmable destiné à automatiser des processus tels que la commande de
machines au sein d'une usine et à piloter des robots industriels par exemple.
L'automate programmable reçoit des données par ses entrées logiques et
analogiques (bouton poussoir, poire de niveau, sonde ultrasonique de niveau
…), celles-ci sont ensuite traitées par un programme défini, le résultat obtenu
étant délivré par ses sorties (Contacteur, démarreur électronique, variateur de
vitesse…). Ce cycle de traitement est toujours le même, quel que soit le
programme, néanmoins le temps d'un cycle d'API varie selon la taille du
programme et la puissance de l'automate.
18
L’énergie électrique est assurée pour un poste de
transformation HTA/BT 22KV/400V
19
Partie 4 : Equipements Electriques
a- Fusible/Porte-fusible :
Un fusible est le cylindre vertical souvent brun constitué d’un fil conducteur,
dont le rôle est d'ouvrir un circuit électrique lorsque le courant électrique dans
celui-ci atteint une valeur d'intensité donnée pendant un certain temps. Son nom
vient du fait qu'il fonctionne par fusion d'un filament
conducteur, sous l'effet de l'élévation de température
provoquée par la surintensité.
Un porte-fusible est un appareillage qui interrompt le
courant en cas de surcharge électrique ou de court-
circuit. Installé en amont d’un circuit électrique, un
porte-fusible héberge un fusible, et sa valeur est
exprimée en ampères (A).
b- Sectionneur/Sectionneur porte-fusible :
- Le sectionneur est un appareil électromécanique permettant de séparer,
de façon mécanique, un circuit électrique et son alimentation, tout en
assurant physiquement une distance de sectionnement satisfaisante
électriquement. L'objectif peut être d'assurer la sécurité des personnes
travaillant sur la partie isolée du réseau électrique ou bien d'éliminer une
partie du réseau en dysfonctionnement pour pouvoir en utiliser les autres
parties. (Le sectionneur, à la différence du disjoncteur ou de l'interrupteur, n'a pas
de pouvoir de coupure, ni de fermeture. Il est impératif d'arrêter l'équipement aval
pour éviter une ouverture en charge. Dans le cas contraire de graves brûlures
pourraient être provoquées, liées à un arc électrique provoqué par l'ouverture).
- Le sectionneur porte fusible est également muni de fusibles type aM
(accompagnement moteur) dont leur rôle est de PROTEGER
l’équipement électrique contre les courts –circuits.
Le sectionneur porte –fusibles assure donc 2
fonctions principales :
ISOLEMENT (SEPARATION) de la source
d’alimentation électrique et de l’équipement.
PROTECTION CONTRE LES COURTS
CIRCUITS (grâce aux cartouches fusibles).
20
c- Disjoncteur :
Un disjoncteur est un interrupteur électrique à commande automatique conçu
pour laisser circuler le courant électrique, et protéger un circuit électrique contre
les dommages causés par un courant excessif provenant d'une surcharge, d'un
court-circuit ou d'une fuite à la terre (disjoncteur différentiel). Il est capable
d'interrompre un courant de surcharge ou un courant de court-circuit dans une
installation. Suivant sa conception, il peut surveiller un ou plusieurs paramètres
d'une ligne électrique.
Il existe 3 types de disjoncteur :
d- Contacteur :
Un contacteur est un appareil électronique destinée
à établir ou interrompre le passage de courant à partir
d'une commande électrique, ses contacts sont prévus
pour supporter un courant important. Il est utilisé afin
d'alimenter des moteurs industriels de grande coupure
important puissance. Il possède un pouvoir de
coupure.
21
e- Les relais :
Un relais électronique est un interrupteur qui se commande avec une tension
continue de faible puissance. La partie interruptrice sert à piloter des charges
secteur de forte puissance (jusqu'à 10A couramment).
En effet, ils permettent d'établir les différentes connexions nécessaires au
fonctionnement adéquat du circuit.
C'est un appareil qui protège Il fait le lien entre la commande Un relais temporisé est un
le récepteur placé en aval életronique et les capteurs appareil qui doit lors de son
contre les surcharges et les actionneurs alimentation ( temporisation
coupures de phase. Pour cela, travail ) , soit lors de sa
il surveille en permanence le coupure (temporisation
courant dans le récepteur. repos) , ouvrir ou fermer un
ou plusieurs contacts avec un
retard réglable par
l’utilisateur.
22
f- Poire de niveau :
La poire de niveau ou régulateur à flotteur est la méthode la plus simple et la
plus fiable pour contrôler le niveau de liquides ou de solides. Le dispositif est
suspendu au moyen d’un câble électrique souple. Lorsque le niveau arrive à la
hauteur du régulateur, la poire de niveau ou le détecteur de niveau s'incline et le
contact mécanique va fermer ou ouvrir le circuit, commandant ainsi l'arrêt ou le
démarrage d'une pompe ou d'une alarme.
Intérieur d'une poire
g- Boutons poussoirs :
Il en existe deux types, les boutons poussoirs à
fermeture et les boutons poussoirs à ouverture. Ils servent à
ouvrir ou fermer un circuit électrique, dès qu’on les relâche
ils reviennent dans leur position initiale.
h- Commutateur :
Il déconnecte simplement une branche du circuit
pour joindre la configuration préexistante à un autre
circuit.
L'utilisation de commutateurs électriques permet de
connecter et de déconnecter facilement certaines
sections d'un circuit complexe, tel qu'un réseau de
transmission de données.
23
Conclusion
24
