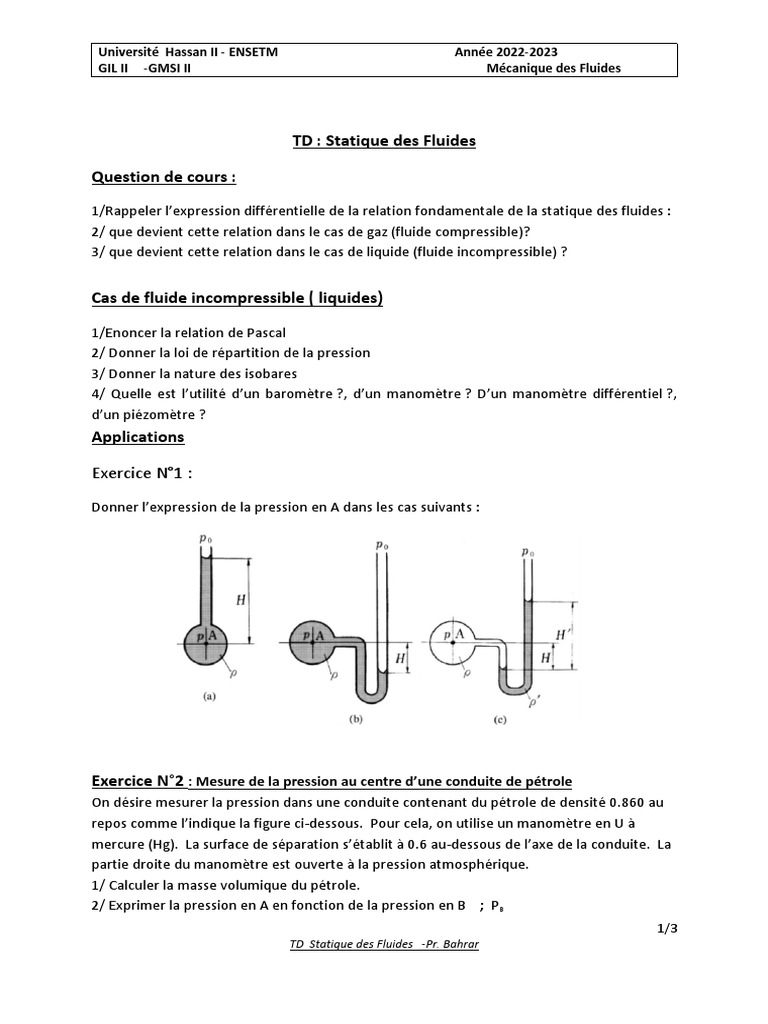

Université Hassan II - ENSETM Année 2022-2023

GIL II -GMSI II Mécanique des Fluides

TD : Statique des Fluides

Question de cours :
1/Rappeler l’expression différentielle de la relation fondamentale de la statique des fluides :
2/ que devient cette relation dans le cas de gaz (fluide compressible)?
3/ que devient cette relation dans le cas de liquide (fluide incompressible) ?

Cas de fluide incompressible ( liquides)

1/Enoncer la relation de Pascal
2/ Donner la loi de répartition de la pression
3/ Donner la nature des isobares
4/ Quelle est l’utilité d’un baromètre ?, d’un manomètre ? D’un manomètre différentiel ?,
d’un piézomètre ?
Applications

Exercice N°1 :
Donner l’expression de la pression en A dans les cas suivants :

Exercice N°2 : Mesure de la pression au centre d’une conduite de pétrole

On désire mesurer la pression dans une conduite contenant du pétrole de densité 0.860 au
repos comme l’indique la figure ci-dessous. Pour cela, on utilise un manomètre en U à
mercure (Hg). La surface de séparation s’établit à 0.6 au-dessous de l’axe de la conduite. La
partie droite du manomètre est ouverte à la pression atmosphérique.
1/ Calculer la masse volumique du pétrole.
2/ Exprimer la pression en A en fonction de la pression en B ; PB
1/3
TD Statique des Fluides -Pr. Bahrar
 Université Hassan II - ENSETM Année 2022-2023
GIL II -GMSI II Mécanique des Fluides

3/ Donner l’expression et la valeur de Pc

4/ Calculer la pression sur l’axe de la conduite

Exercice N°3 : Mesure de la densité d’une huile

Un tube en U dont les branches sont très longues, de section s = 1 cm2 , est ouvert aux
extrémités. Il contient initialement de l’eau. D’un côté, on verse 10 cm3 d’huile. La différence
de niveau entre les surfaces libres est ∆z = 15 mm.

1/ Rappeler la loi de Pascal pour les liquide

2/Calculer les hauteurs h1 et h2
3/ Exprimer la pression en A et en B
3/ déduire l’expression de la densité de l’huile et sa masse volumique

2/3
TD Statique des Fluides -Pr. Bahrar
 Université Hassan II - ENSETM Année 2022-2023
GIL II -GMSI II Mécanique des Fluides

Exercice N°4 : vanne de barrage

Une Vanne de fond CD de 1,8 m de large et de 2 m de long est disposée selon la
figure ci-dessous. On suppose que la vanne est composée d’un matériau
homogène et on néglige le frottement en C.
1/ Tracer l’épure de pression le long de chaque surface AB, BC,CD,DE, AE
2/Calculer les pressions resultantes sur AB,BC,CD,DE,AE
3/ Calculer la masse de l’eau du barrage sachant qu’il a une largeur e = 30m.
4/ Calculer la pression qui s’exerce au point C, au point D, au point E.
5/ La vanne CD, peut pivotet (tourner) autour de C
Faire le bilan des forces qui s’exerce sur la vanne .
En appliquant le principe de la statique à vanne, déterminer le poids nécessaire
de la vanne pour la garder fermée jusqu’à ce que le niveau d’eau atteigne 2 m
au-dessus de C.

Poussée d’Archimède
Exercice N°5 : corps partiellement immergé

Un cube de côté a = 10cm, de densité d = 0.80 est partiellement immergé dans un réservoir
d’eau.
1/ Calculer le volume du cube, sa masse et son poids
2/ Donner l’expression de la poussée d’Archimède qu’exerce l’eau sur le cube
3/ Calculer la hauteur immergé du cube.

Exercice N°6 : fonte de glaces

3/3
TD Statique des Fluides -Pr. Bahrar
 Université Hassan II - ENSETM Année 2022-2023
GIL II -GMSI II Mécanique des Fluides

On considère de morceau de glace dans deux vase remplis , respectivement, d’eau douce et
d(eau salée.

1/Ecrire la poussée d’Archimède dans chaque cas et la condition d’équilibre du glaçon

2/ Montrer que, dans le premier vase la hauteur H ne change pas lorsque le glaçon fond et,
dans le second la hauteur augmente.
2/ Quelle conséquence peut –on conclure pour la fonte des glaces sur l’augmentation des
niveaux de mers.

4/3
TD Statique des Fluides -Pr. Bahrar
