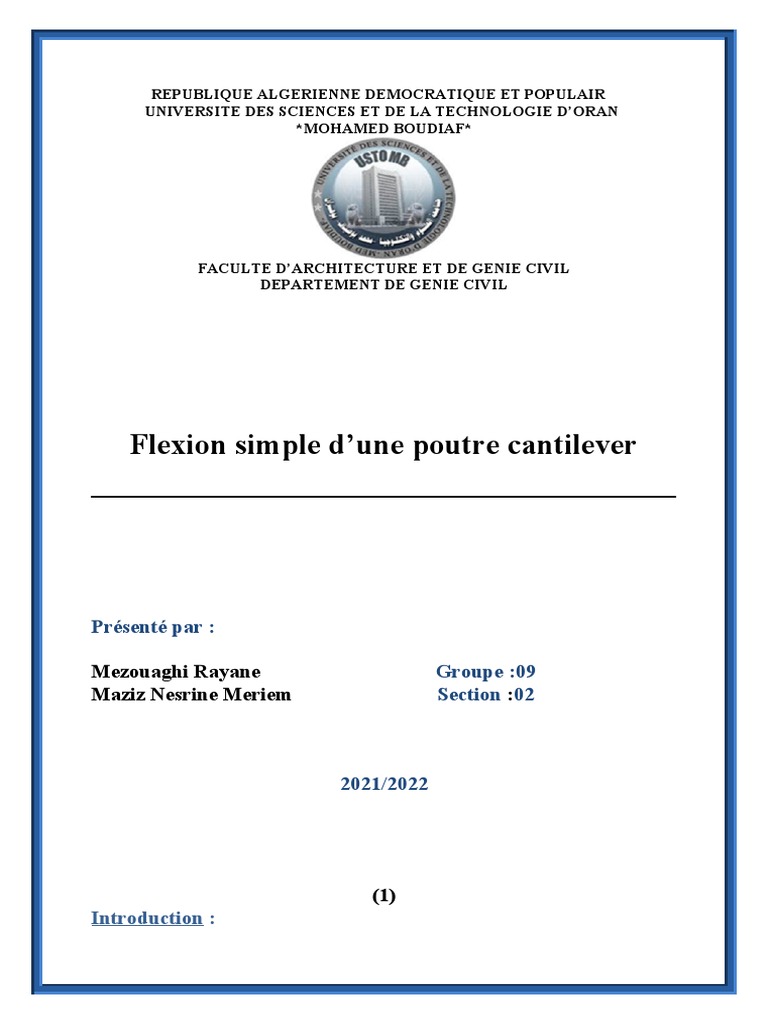

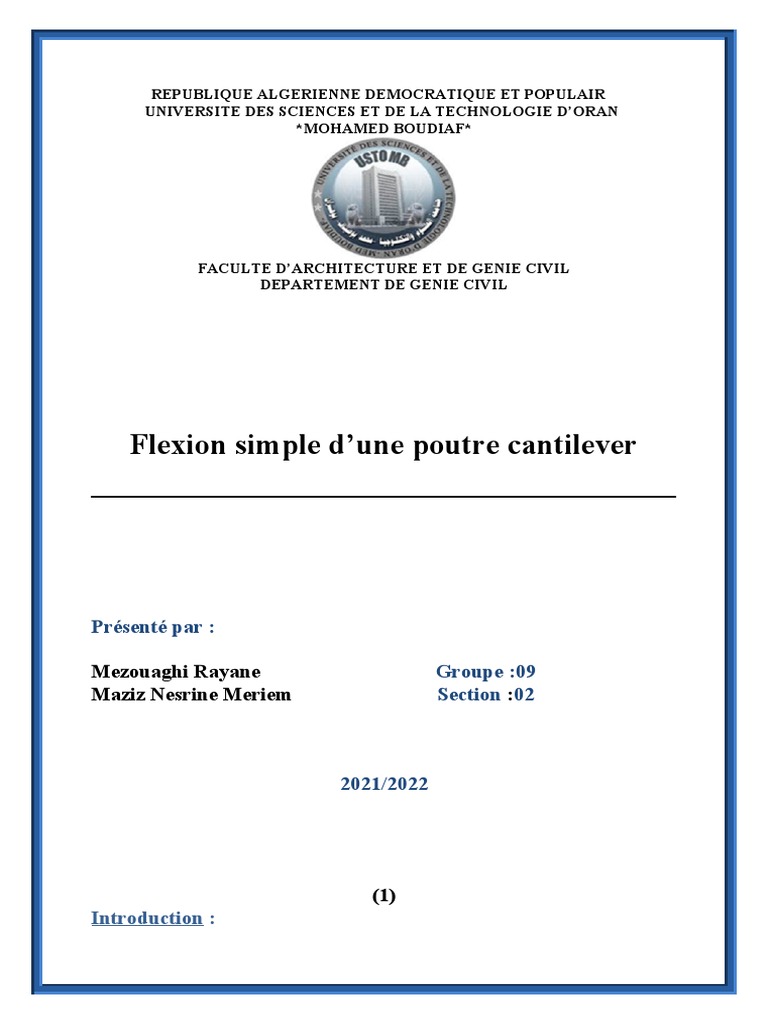

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIR

UNIVERSITE DES SCIENCES ET DE LA TECHNOLOGIE D’ORAN

*MOHAMED BOUDIAF*

FACULTE D’ARCHITECTURE ET DE GENIE CIVIL

DEPARTEMENT DE GENIE CIVIL

Flexion simple d’une poutre cantilever

Présenté par :

Mezouaghi Rayane Groupe :09

Maziz Nesrine Meriem Section :02

2021/2022

(1)
Introduction :
 La résistance des matériaux c’est l’étude des conditions d’équilibre
des constructions (poutres, poteaux, ossature d’une bâtiment) afin
qu’elles supportent les forces aux qu’elles sont soumises dans les
meilleurs conditions de sécurité d’économie et d’esthétique

I/ Définition de la flexion :
La flexion est la déformation d'un objet qui se traduit par une
courbure. Dans le cas d'une poutre, elle tend à rapprocher les deux
extrémités de la poutre. Dans le cas d'une plaque, elle tend à
rapprocher deux points diamétralement opposés sous l'action -1-

II / Définition de la flexion simple :

Une poutre est sollicitée en flexion simple lorsque toutes les forces
appliquées à la poutre que ce soient les forces à distance ou les
forces élémentaires de liaison sont perpendiculaires à la ligne
moyenne ,et soit situées dans le plan de symétrie ,soit réparties
symétriquement par rapport à celui-ci ,ou concentrées en un point
ou réparties suivant une loi. -2-

III / Définition de la flèche :

En résistance des matériaux, la flèche est usuellement la

valeur maximale du déplacement d’une poutre -3-
En l’absence d’effort normal important, la déformée d’une
poutre est liée au moment fléchissant M(x) par la relation
EI.y’’ = -M(x) ou :
*y’’ __ est dérivée seconde de la déformée
*E __ est module d’élasticité
*I __ le moment d’inertie de la section de la poutre
Pour console avec une charge ponctuelle F à une extrémité  :

La flèche :

2
L’appareil utilisé : Bâti de flexion (appareil W 100) :

-5-
Description de l’appareil :
Le dispotif permettant de réaliser un éssai de flexion sur une poutre
donné est constitué de :
- Raiil coulissante permettant de varier la longueur de la poutre
testée.
-deux appuis sortant permettant de fixer les limitess d la poutre testée
au choix , c’est-à-dire de realiser des encastrements ou bien des appuis
simples.
-différentes masse de chargement permettant d’apliquer une force
ponctuelle (ayant une itensité donnée) à la poutre .
-un comparateur permettant de calculer les déplacement ou
déflections de la poutre testée .
- des poutres de diférentes longueurs, dimensions et matériaux. -4-

But de TP :
3
 Détermination de la flèche d’une poutre fléchie.
 Matière à plus résistance.
 Position de section à plus résistance.
 Conclu la relation entre la flèche et la charge appliquée, et tracer les
courbe.
Les étapes de l’expérience :

 Procéder au montage d’une poutre en :aluminium,cuivre,acier.

 Placer la poutre à une seul coté à l’appuie encastrement.
 Placer la porte charge à 200mm.et
 Placer l’instrument de mesure de la flèche à 200mm régler le
comparateur à 0
 Ajouter un poids de 100g sur l’accroche poids
 Lire la valeur de déformation et enregistrer.
 Ajoute aussi 100g donc la masse total égale à 200g, chaque essai
on ajoute 100g jusqu’à 500g
II Partie pratique :

1) Etude de la flexion d’une poutre :

Matériaux Aluminium cuivre Acier
E GN/m2 69 105 207
b 18.9 18.9 18.9
h 3.1 3.1 3.1
I mm4 46.92 46.92 46.92

I = 46.92mm4 +_ 0.2

1)A) En Aluminium :

4
 Masse Charge Flèche Flèche
(g) (N) réelle théorique
0 0 0 0
100 1 0.7 0.823
200 2 1.6 1.647
300 3 2.5 2.471
400 4 3.44 3.294
500 5 4.22 4.118
Calcul de flèche théorique :
-On a F=1 N
-Donc
ytheo 1=1 ׿ ¿

On a F=2 N
-Donc
3
2 ×( 200)
ytheo 2= =1.647 mm
3× 69000 × 46.92

On a F=3N

3
3 ×(200)
ytheo 3= =2.471mm
3 ×69000 × 46.92

On a F=4 N
-Donc
3
4 ×(200)
ytheo 4= =3.294 mm
3× 69000 × 46.92

F=5N
3
5 ×(200)
ytheo 5= =4.118 mm
3 ×69000 × 46.92

Y max =4.118 mm

5
1) B) En cuivre :
Masse Charge Flèche Flèche
(g) (N) réelle théorique
0 0 0 0
100 1 0.62 0.541
200 2 1.25 1.082
300 3 1.9 1.623
400 4 2.37 2.165
500 5 2.97 2.706
-On a F=1 N
-Donc
ytheo 1=1 ׿ ¿

On a F=2 N
-Donc
3
2×(200)
ytheo 2= =1.082 mm
3× 105000 ×46.92

On a F=3N

3
3 ×(200)
ytheo 3= =1.623 mm
3 ×105000 × 46.92

On a F=4 N
-Donc
3
4 ×(200)
ytheo 4= =2.165 mm
3× 105000 ×46.92

F=5N
3
5 ×(200)
ytheo 5= =2.706 mm
3 ×105000 × 46.92

Y max =2.706 mm

6
 1) C) En Acier :
Masse Charge Flèche Flèche
(g) (N) réelle théorique
0 0 0 0
100 1 0.36 0.274
200 2 0.65 0.549
300 3 0.97 0.823
400 4 1.27 1.098
500 5 1.67 1.372
-On a F=1 N
-Donc
ytheo 1=1 ׿ ¿

On a F=2 N
-Donc
3
2 ×(200)
ytheo 2= =0.549mm
3× 207000 ×46.92

On a F=3N

3
3 ×(200)
ytheo 3= =0.823 mm
3 ×207000 × 46.92

On a F=4 N
-Donc
4 ×(200)3
ytheo 4= =1.098 mm
3× 207000 ×46.92

F=5N
3
5 ×(200)
ytheo 5= =1.372 mm
3 ×207000 × 46.92

Y max =1.372 mm

LES GRAPHES :

7
 Formé par Excel y=f(m)

a et a2 y réelle et y théorique de (aluminium)

b et b2 y réelle et y théorique de (cuivre)
c et c2 y réelle et y théorique de (acier)

Commentaire :
I/ Pour les tableaux des calculs y théorique :
_ Pour les tableaux des calcul y théorique pour les trois matières (aluminium, cuivre, acier) on
trouve que si la force augment la flèche augment aussi, don il y a relation linéaire direct entre
eux.

_ Si la position de la section comme sa :

Ixx=1744.07 augment donc la résistance plus fort que l’autre

Par exemple : de aluminium et calculons Y2 théorique en F=1N

y2=0.002mm et y1 théorique = 0.823mm

8
Donc dans y2 plus résistance y2 < y1
Donc la position de structure joue un rôle important dans la résistance
La flèche diminuée si le moment d’inertie augment.
Dy=DI DI=0.2 dh et db =0.05 donc Dy=0.2
II/ Pour les courbes :
_Les courbes représentant les trois matériaux (acier, aluminium et cuivre).
_ l’augmentation de la flèche est linéairement proportionnelle à la force applique
_ L’aluminium plus grand déformation (flèche) après cuivre après acier
Qui à minimum valeur de flèche et plus résistance
_ Pour le courbe de aluminium nous regardons que y réelle presque à égale y
théorique
_ Pour la courbe de cuivre aussi presque équivalente
Ainsi que l’acier à cause de la précision pour l’hauteur et largeur de la poutre
*pour aluminium :

(mm/g)
Pour acier a=0.0274
Pur cuivre a= 0..05412

-5-
En H section rectancle En T En cornière
Calcul (DY) :

9
Conlusion :
Dans flexion simple demande toujours plus de
résistance, c’est pourquoi nous choisissons des qualité
matières et leurs l’élasticité, et d’après nos travaux (les
tableaux et les graphes, on trouve que l’acier à bon
qualité pour résistance car leur module d’élasticité est
supérieur que l’autre et leur flèche très petite valeur que
l’autre.
On peut changer la position de structure pour agrandir le
moment d’inertie pour diminuée la flèche et à la fin une
grande résistance et plus sécurisé

10
