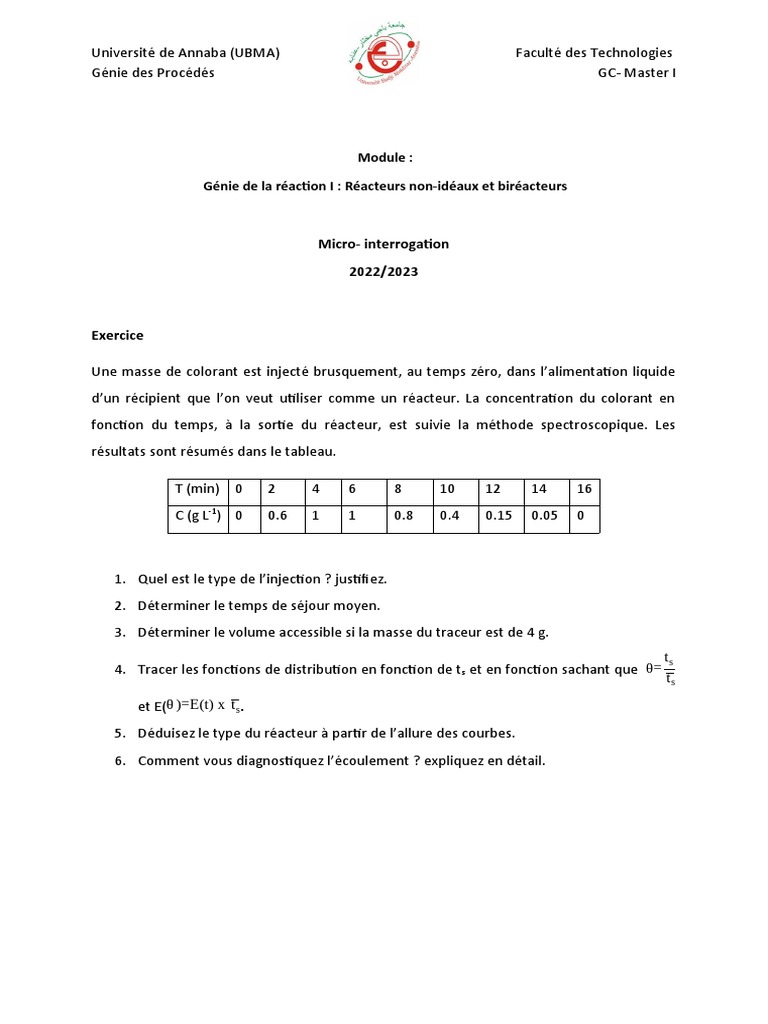

Université de Annaba (UBMA) Faculté des Technologies

Génie des Procédés GC- Master I

Module :

Génie de la réaction I : Réacteurs non-idéaux et biréacteurs

Micro- interrogation
2022/2023

Exercice

Une masse de colorant est injecté brusquement, au temps zéro, dans l’alimentation liquide
d’un récipient que l’on veut utiliser comme un réacteur. La concentration du colorant en
fonction du temps, à la sortie du réacteur, est suivie la méthode spectroscopique. Les
résultats sont résumés dans le tableau.

T (min) 0 2 4 6 8 10 12 14 16
C (g L-1) 0 0.6 1 1 0.8 0.4 0.15 0.05 0

1. Quel est le type de l’injection ? justifiez.

2. Déterminer le temps de séjour moyen.
3. Déterminer le volume accessible si la masse du traceur est de 4 g.
ts
4. Tracer les fonctions de distribution en fonction de t s et en fonction sachant que θ=
ts
et E(θ )=E(t) x t s .
5. Déduisez le type du réacteur à partir de l’allure des courbes.
6. Comment vous diagnostiquez l’écoulement ? expliquez en détail.
Université de Annaba (UBMA) Faculté des Technologies
Génie des Procédés GC- Master I

Bon courage à Tous

Module :

Génie de la réaction I : Réacteurs no-idéaux et biréacteurs

Micro- interrogation
2022/2023
Solution
Le type de l’injection est l’impulsion car on injecte brusquement 4g de colorant dans l’entrés
du réacteur (2,5 pt)
2. Détermination du temps de séjour moyen

ts =
∑ t s Ci ∆t =
∑ ts Ci . (1 pt)
∑ Ci ∆t ∑ Ci
(0x0)+(2x0.6)+(4x1)+(6x1)+(8x0.8)+(10x0.4)+(12x0.15)+(14x0.05)+(16x0)
AN: t s = (0.5 pt)
(0+0.6+1+1+0.8+0.4+0.15+0.05+0)
24.1
ts =
4
t s = 6.025 min (0.5 pt)

3. Déterminer le volume accessible

Va= Q x t s (1point)
m
Q= (0.5 pt)
S

S= ∑ C i ∆t (0.5 pt)
S=8 g min L-1 L (0.5 pt)
Q= 0.5 L.min-1 L (0.5 pt)
Va= 6.025 x 0.5
Va= 3.0125 L (0.5 pt)
4.Traçage des fonctions de distribution en fonction de ts et θ

4.1. Ecriture de la fonction de distribution de temps de séjour

E(t s ) =?
Université de Annaba (UBMA) Faculté des Technologies
Génie des Procédés GC- Master I

C (ts ) C(t s )
E(t s )= = (1 point )
∞
∑ Ci ∆ t
∫ C(t) dt
0

C (ts )
E(t s )= (0.5 pt )
8
E( θ ) =?
E¿

t C (g L-1) E(ts) (min-1) Θ E(θ) (min-1)

(min) (1 pt ) (0.5 pt) (1 pt )
0 0 0 0 0
2 0,6 0,075 0,33195021 0,451875
4 1 0,125 0,66390041 0,753125
6 1 0,125 0,99585062 0,753125
8 0,8 0,1 1,32780083 0,6025
10 0,4 0,05 1,65975104 0,30125
12 0,15 0,01875 1,99170124 0,11296875
14 0,05 0,00625 2,32365145 0,03765625
16 0 0 2,65560166 0

E(ts)=f(ts) (1pt) E(téta)

(1pt)
0.14 0.8
0.12 0.7
0.1 0.6
0.5
0.08
0.4
0.06
0.3
0.04 0.2
0.02 0.1
0 0
0 2 4 6 8 10 12 14 16 18 0 2 4 6 8 10 12 14 16 18

4. A partir de l’allure des deux courbes, on peut déduire que le récipient est considéré
comme un réacteur quelconque (1pt)
5. no (0.5pt), nous ne pouvant pas diagnostiquer s’il y a des défauts d’écoulement ou pas.
Ceci est pour les raisons suivantes :
 Les courbes ne pressantes pas des piques initiaux représentatifs d’un court-circuit.
1pt
 Les courbes s’annulent à 16 min et ne stabilisent pas dans une valeur comme dans le
cas des recirculation. 1pt
 Il n’y pas une courbe d’écoulement normal pour pouvoir la comparaison. 1pt
 Il ni a pas de de valeur de temps de passage pour pouvoir la comparer avec le temps
de séjours moyen. (1 pt)
