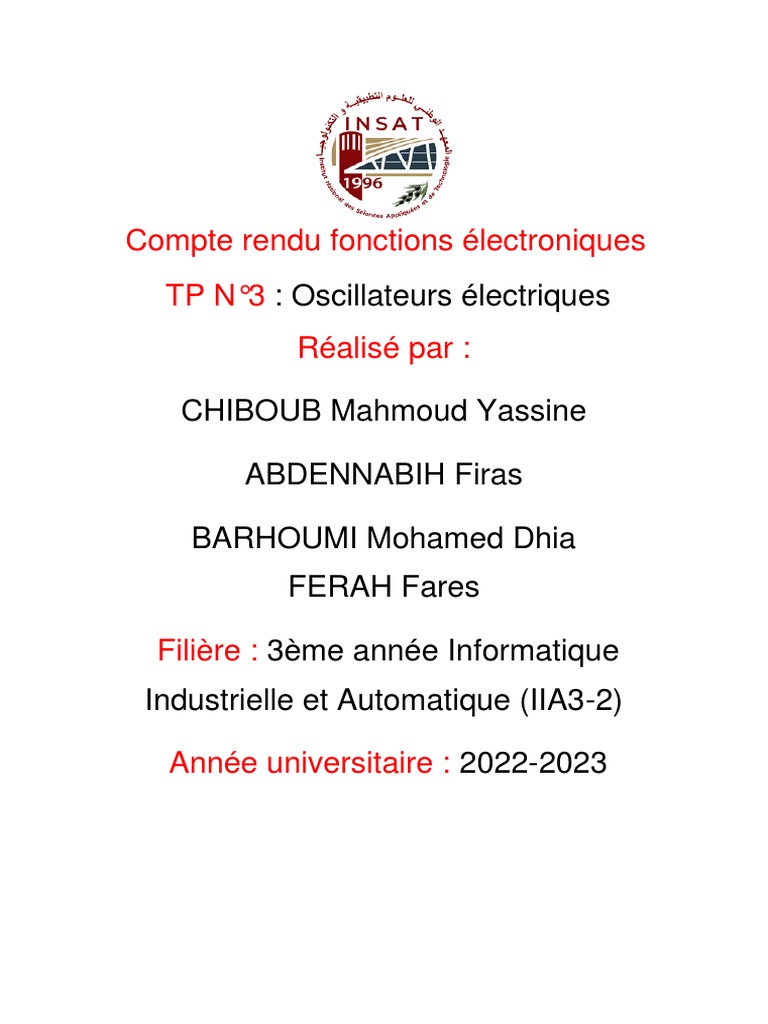

Compte rendu fonctions électroniques

TP N°3 : Oscillateurs électriques

Réalisé par :

CHIBOUB Mahmoud Yassine

ABDENNABIH Firas

BARHOUMI Mohamed Dhia

FERAH Fares

Filière : 3ème année Informatique

Industrielle et Automatique (IIA3-2)

Année universitaire : 2022-2023

I. But de manipulation
Lors du TP n°3 on a réalisé 4 montages dans le but d’étudier deux types
d’oscillateurs électriques :

II- Matériels utilisés :

· Une plaque d’essai

· Générateur de fonction (GBF)

· Des différentes résistances avec des valeurs différentes

· Des capacités

· Deux diodes Zener

· Un oscilloscope

· Des câbles

III Manipulation
1. Oscillateurs quasi-sinusoïdaux : Oscillateur à
pont de Wien
a) Montage :
b) Visualisation :
c) Calcul et interprétation

1. Le circuit est le siège d’oscillations spontanées si R2>2R1. (légèrement

supérieur)

2. On calcule théoriquement les valeurs de Q, f0 et fa

Q est le facteur de qualité Q = ω0. 𝛕

Avec ω0 : pulsation propre d’oscillations : ω0 = = 4545,45 rad/s

Et 𝛕 = = -0,0011 s

Donc Q=-5 rad

F0 est la fréquence propre d’oscillation : f0= ω0/2π= 723,43 Hz

Fa est la fréquence amortie d’oscillation : fa= ωa/2π avec ωa= ω0 = 4522,66 rad/s

A.N: Fa=719
Comme l’indique la figure ci-dessus, les courbes des signaux U3(t) et U2(t) sont
déformées.
4. La valeur expérimentale de la fréquence d’oscillation est de : 699,3 Hz.
5.
Pour R2=16kΩ pas d’oscillations
Pour R2=33kΩ, f0=588,9 Hz

2. Oscillateurs de relaxation:
2.1. Générateur de signaux
a) Montage
 On a réalisé le montage ci-dessus avec les valeurs suivantes :

C=22nF, R=R1=10KΩ et R2=22KΩ

c) Visualisation
Pour Vs(t) et Vc(t)

Pour e+2(t)

d) Calcul et interprétation

On remarque que :
On choisit l’instant 0 comme l’instant où e+2(t) est maximale.

Pour 0 < t ≤ t1 : e+2(t) est une fonction décroissante, lorsqu’elle atteint 0, Vs bascule
de Vsat+ à Vsat- .

Pour t1 < t ≤ t2 : e+2(t) est une fonction croissante, lorsqu’elle atteint 0, Vs bascule de
Vsat- à Vsat+.

Pour t2 < t ≤ t3 : e+2(t) est une fonction décroissante, le cycle se répète.

2. On définit pratiquement les valeurs de F= 2.217 KHz, ẟ=0.399

Théoriquement :

F=2300Hz

ẟ= 219,6/433=0.505

3. C’est un circuit qui possède deux états de fonctionnement : c’est un

multivibrateur astable avec deux états de fonctionnement instables : la
commutation d’un état de fonctionnement à l’autre se fait spontanément et
indéfiniment. On appelle ça un oscillateur de relaxation.

2.2. Contrôle de l'amplitude d'un oscillateur de

relaxation
a) Montage
b) Visualisation

c) Les mesures
Sans diodes zener : Vs=12,5 V
Avec diodes zener : Vs=6 V
2.3. Oscillateur commandé en tension VCO
(Voltage Controlled Oscillator)
a) Montage

b) Visualisation
c)mesure

VT 1.68 2.3 4 5 5.6 6.2 8.2

f 536 511 453 416 393 370 300

𝛿 0.167 0.224 0.317 0.378 0.393 0.44 0.555

d) Interprétation
1. g(Vt)=f
2. h(Vt)= 𝛿

2. En changeant VT, on remarque la changement de fréquence f et le rapport

cyclique 𝛿
Si VT augmente , le rapport cyclique 𝛿 augmente et la fréquence f diminue,
la courbe g(Vt)=f est une fonction linéaire croissante de pente a= 0.05776 et
la courbe h(Vt)= 𝛿 est une fonction linéaire décroissante de pente a= -36.16
VT sert a contrôle le rapport cyclique 𝛿 et la fréquence fa l'aide de diviseur de
tension.
