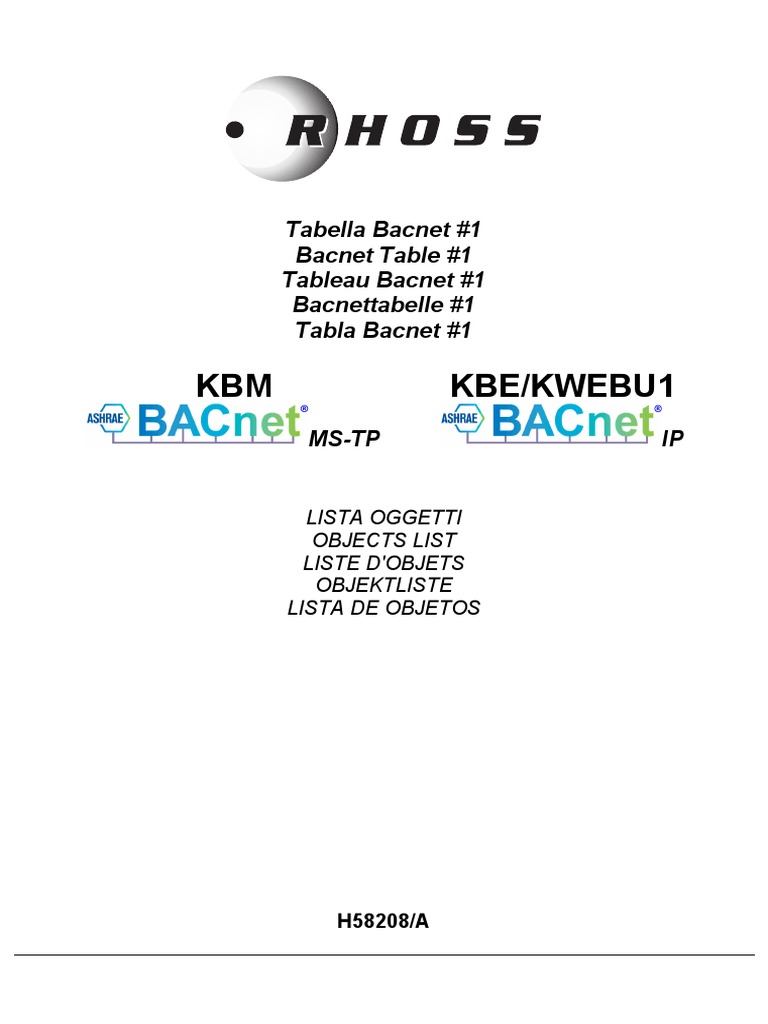

H58680 Bacnet

Tabella Bacnet #1
Bacnet Table #1
Tableau Bacnet #1
Bacnettabelle #1
Tabla Bacnet #1
KBM KBE/KWEBU1
MS-TP IP
LISTA OGGETTI
OBJECTS LIST
LISTE D'OBJETS
OBJEKTLISTE
LISTA DE OBJETOS
H58208/A
Les instructions originales de la présente publication sont en langue Italienne, les autres langues
sont une traduction des instructions originales.
La reproduction, la mémorisation et la transmission quand bien même partielles de la présente
publication sont interdites, sous quelque forme que ce soit, sans l'autorisation préalable de
RHOSS S.p.A. Les centres d'assistance technique de RHOSS S.p.A. sont à la disposition de
l'utilisateur pour fournir toute information supplémentaire sur ses produits dans le cas où les Français
notices fournies s'avèreraient insuffisantes. RHOSS S.p.A. conserve la faculté de modifier sans
préavis les caractéristiques de ses produits. Mettant en œuvre des activités de développement
et de constante amélioration de ses produits, RHOSS S.p.A. se réserve la faculté de modifier à
tout moment et sans préavis aucun, spécifications, équipements et instructions d'utilisation et
d'entretien.
Introduction
Le document suivant répertorie les objets BacNet disponibles sur les gammes indiquées sur la couverture.
La liste se réfère à la disposition fournie par la table de communication #1.
Les variables peuvent être consultées:

 à l'aide du protocole RTU BACNET MS-TP (avec carte série KBM)
 en utilisant le protocole IP BACNET (avec carte Ethernet KBE / KWEBU1)
Voir le manuel H58208 pour les réglages de l'unité.
Objets pris en charge

BV Valeurs binaires
AV Valeurs analogiques
MV Valeurs multi-états
H58680/A Lista oggetti BacNet RhossChiller/RhossChillerMicro
VALEURS BINAIRES
Instance d'objet Nom d'objet Description Valeurs possibles Accès * Catégorie Note
BV1 Sys_On État de l'unité Éteint;Allumé R Infos principales
BV2 Cooling_Heating Saison de l'unité Refroidissement;Chauffage R Infos principales (2)
BV3 Superv_OnOff On/Off unité depuis superviseur Éteint;Allumé RW Réglages principaux
BV4 Cool_Heat_KeyB Saison unité depuis clavier/superviseur Refroidissement;Chauffage RW Réglages principaux (2)
BV5 Any_Alarm Alarmes actives Ok;Alarme R Alarme
BV6 Unacked_Alarm Alarmes actives non visionnées Ok;Alarme R Alarme
BV7 Superv_Reset_Alarms Réinitialisation des alarmes depuis superviseur No;Reset RW Réglages principaux
BV8 Power_Reduction Réduction de puissance active Non;Oui R Infos principales
BV9 Defrosting_Circ1 Dégivrage circuit 1 Non;Oui R Infos principales (4)
BV12 En_Superv_Primary Activation primaire par superviseur Non;Oui RW Réglages principaux
BV13 En_Superv_Recovery Activation récupération par superviseur Non;Oui RW Réglages principaux (3)
BV14 Select_Priority Priorité mode Select Primaire;Récupération RW Réglages principaux (3)
BV15 En_Schedule Activation du planificateur Non;Oui RW Réglages principaux
BV16 Comp1_Circ1 Compresseur 1 circuit 1 Éteint;Allumé R I/O
BV23 Evap_Pump1 Pompe primaire 1 Éteint;Allumé R I/O
BV24 Evap_Pump2 Pompe primaire 2 Éteint;Allumé R I/O
BV25 Cond_Pump1 Pompe éliminatéur 1 Éteint;Allumé R I/O (5)
BV26 Cond_Pump2 Pompe éliminatéur 2 Éteint;Allumé R I/O (5)
BV27 Rec_Pump1 Pompe 1 récupération Éteint;Allumé R I/O (1)
BV28 Rec_Pump2 Pompe 2 récupération Éteint;Allumé R I/O (1)
BV29 Cond_Fan_Group1 Ventilateurs circuit 1: étape 1 Éteint;Allumé R I/O (4)
BV30 Cond_Fan_Step2_Group1 Ventilateurs circuit 1: étape 2 Éteint;Allumé R I/O (4)
BV33 Cond_Fan_Group2 Ventilateurs circuit 2: étape 1 Éteint;Allumé R I/O (4)
BV37 Valv1_Comp1_Circ1 Compresseur à vis circuit 1: vanne 1 Éteint;Allumé R I/O (6)
BV49 ValvEco_Comp1_Circ1 Compresseur à vis circuit 1: vanne ECO Éteint;Allumé R I/O (6)

BV52 ValvOil_Comp1_Circ1 Compresseur à vis circuit 1: vanne à huile bouton Éteint;Allumé R I/O (6)
BV55 Valve_VQ_C1 Vanne VQ circuit 1 Éteint;Allumé R I/O (2)
BV56 Valve_VQ_C2 Vanne VQ circuit 2 Éteint;Allumé R I/O (2)
BV57 Valve_VQR_C1 Vanne VQR circuit 1 Éteint;Allumé R I/O (1)
BV58 Valve_VQR_C2 Vanne VQR circuit 2 Éteint;Allumé R I/O (1)
BV59 Valve_VSEI_C1 Vanne VSEI circuit 1 Éteint;Allumé R I/O (3)
BV60 Valve_VSEI_C2 Vanne VSEI circuit 2 Éteint;Allumé R I/O (3)
BV61 Valve_VSSR_C1 Vanne VSSR circuit 1 Éteint;Allumé R I/O (3)
BV62 Valve_VSSR_C2 Vanne VSSR circuit 2 Éteint;Allumé R I/O (3)
BV63 Antifreeze_Heater_Evap Résistance antigel de l'évaporateur Éteint;Allumé R I/O
BV64 Antifreeze_Heater_Cond Résistance antigel du condenseur Éteint;Allumé R I/O (5)
BV65 Antifreeze_Heater_Rec Résistance antigel de récupération Éteint;Allumé R I/O (1)
BV66 Alarm_Relay Relais de signalisation d'alarme active Éteint;Allumé R I/O
BV67 Din_Evap_Flow Pressostat différentiel évaporateur Éteint;Allumé R I/O
BV68 Din_Cond_Flow Pressostat différentiel condenseur Éteint;Allumé R I/O (5)
BV69 Din_Rec_Flow Pressostat différentiel de récupération Éteint;Allumé R I/O (1)
BV70 Din_Rec_Request Commande récupération Éteint;Allumé R I/O (1)
BV75 Din_Power_Reduction Demande de réduction de puissance Éteint;Allumé R I/O
BV76 Din_Double_Setpoint Demande point de consigne secondaire Éteint;Allumé R I/O
BV77 Probes_Fault Alarme sondes défectueuses Ok;Alarme R Alarme
BV78 mAl_Din_Serious Alarme grave depuis entrée numérique Ok;Alarme R Alarme
BV79 Al_Slave_Offline Alarme carte slave déconnectée Ok;Alarme R Alarme
BV80 Al_pCOe_Offline Alarme carte pCOe1 déconnectée Ok;Alarme R Alarme
BV81 Al_pCOe2_Offline Alarme carte pCOe2 déconnectée Ok;Alarme R Alarme
BV82 Al_EPump1 Alarme: manque de débit pompe primaire 1 Ok;Alarme R Alarme
BV83 Al_EPump2 Alarme: manque de débit pompe primaire 2 Ok;Alarme R Alarme
BV84 Al_CPump1 Alarme: manque de débit pompe éliminatéur 1 Ok;Alarme R Alarme (5)
BV85 Al_CPump2 Alarme: manque de débit pompe éliminatéur 2 Ok;Alarme R Alarme (5)
BV86 Al_RPump1 Alarme: manque de débit pompe récupération 1 Ok;Alarme R Alarme (1)
BV87 Al_RPump2 Alarme: manque de débit pompe récupération 2 Ok;Alarme R Alarme (1)
BV88 mOvrl_Comp1_Circ1 Alarme thermique compresseur 1 circuit 1 Ok;Alarme R Alarme
BV95 Al_Hour_Comp1_Circ1 Alarme entretien compresseur 1 circuit 1 Ok;Alarme R Alarme
BV102 mAl_Clock Alarme carte horloge en panne Ok;Alarme R Alarme
BV103 Al_Freeze_Unit_Evap Alarme antigel évaporateur Ok;Alarme R Alarme

BV104 Al_Freeze_Unit_Cond Alarme antigel condenseur Ok;Alarme R Alarme (5)
BV105 Al_Freeze_Unit_Rec Alarme antigel récupération Ok;Alarme R Alarme (1)
BV106 Any_HP_Pressostat_Circ1 Alarme: haute pression du pressostat circuit 1 Ok;Alarme R Alarme
BV109 Any_HP_Transducer_Circ1 Alarme: haute pression du transducteur circuit 1 Ok;Alarme R Alarme
BV112 Any_LP_Pressostat_Circ1 Alarme: basse pression du pressostat circuit 1 Ok;Alarme R Alarme
BV115 Any_LP_Transducer_Circ1 Alarme: basse pression du transducteur circuit 1 Ok;Alarme R Alarme
BV118 Al_Oil_Differential_Circ1 Alarme niveau huile circuit 1 Ok;Alarme R Alarme
BV121 Al_Phase_Monitor Alarme séquence des phases erronée Ok;Alarme R Alarme
BV122 EVD1_Battery_Alarm Alarme batterie déchargée EVD master Ok;Alarme R Alarme
BV123 EVD2_Battery_Alarm Alarme batterie déchargée EVD slave Ok;Alarme R Alarme
BV124 Any_PressureRatio_Circ1 Alarme faible rapport des pressions circuit 1 Ok;Alarme R Alarme
BV127 EVD_EvoTunes_Alarm_Circ1 Alarme EvoTunes EEV circuit 1 Ok;Alarme R Alarme
BV130 EVD_LOP_Alarm_Circ1 Alarme basse pression EEV circuit 1 Ok;Alarme R Alarme
BV133 EVD_MOP_Alarm_Circ1 Alarme haute pression EEV circuit 1 Ok;Alarme R Alarme
BV136 EVD_Low_SH_Alarm_Circ1 Alarme basse surchauffe EEV circuit 1 Ok;Alarme R Alarme
BV139 EVD_Low_Suct_Alarm_Circ1 Alarme basse temp. aspiration EEV circuit 1 Ok;Alarme R Alarme
BV142 Warning_EPump1 Avertissement: manque de débit pompe primaire 1 Ok;Avertissement R Alarme
BV143 Warning_EPump2 Avertissement: manque de débit pompe primaire 2 Ok;Avertissement R Alarme
BV144 Warning_CPump1 Avertissement: manque de débit pompe éliminatéur 1 Ok;Avertissement R Alarme (5)
BV145 Warning_CPump2 Avertissement: manque de débit pompe éliminatéur 2 Ok;Avertissement R Alarme (5)
BV146 Warning_RPump1 Avertissement: manque de débit pompe récupération 1 Ok;Avertissement R Alarme (1)
BV147 Warning_RPump2 Avertissement: manque de débit pompe récupération 2 Ok;Avertissement R Alarme (1)
BV148 Warning_Prev_Circ1 Prévention alarmes circuit 1 Ok;Avertissement R Alarme
BV151 Any_LowHP_Circ1 Alarme basse pression de condensation circuit 1 Ok;Alarme R Alarme

BV154 Al_Low_Temp_Ext Alarme basse température extérieure Ok;Alarme R Alarme
BV155 Analog_Offset_Shifting Mode d'utilisation du point de consigne analogique Offset;Shifting RW Réglages principaux
BV156 En_Din_Cool_Heat Activation changement de saison depuis entrée numérique Non;Oui R‐RW Réglages avancés (2)
BV157 En_Compensation_Cool Activation compensation climatique en refroidissement Non;Oui RW Réglages avancés
BV158 En_Compensation_Heat Activation compensation climatique en chauffage Non;Oui RW Réglages avancés (2)
BV159 Defrost_ClassicSmart Mode de calcul du début de dégivrage Classic;Smart R‐RW Réglages avancés (2)
BV160 Defr_Ventilation_Mode Mode de post‐ventilation Comp.on;Comp.off R‐RW Réglages avancés (2)
BV161 En_Thermoreg Thermorégulation échangeur primaire en fonction Éteint;Allumé R Infos principales
BV162 En_Thermoreg_Rec Thermorégulation échangeur récupération en fonction Éteint;Allumé R Infos principales (3)
BV163 Manual_Defrost_C1 Commande dégivrage manuel circuit 1 Éteint;Allumé R‐RW Réglages avancés (2)
BV174 Compressor_Linear Type de réglage du compresseur à vis 3 étapes;Continu R Infos principales (6)
BV176 Physical_Circ_Type Type d'échange thermique Air‐Water;Water‐Water R Infos principales
BV177 Reverse_Cycle_Type Type d'inversion de cycle Water reverse;Gas reverse R Infos principales
BV181 SPV_Recovering_C1 Récupération active circuit 1 Non;Oui R Infos principales (1)
BV184 SPV_Lon_Limited Unité en fonction avec limite de puissance Non;Oui R Infos principales
BV185 SPV_Unit_At_Max_Power Unité en fonction à la puissance maximum Non;Oui R Infos principales
BV186 Sys_On_Primary État côté primaire Éteint;Allumé R Infos principales (3)
BV187 Sys_On_Recovery État côté récupération Éteint;Allumé R Infos principales (3)
BV192 DS_Pump1 Pompa desurriscaldatore Éteint;Allumé RW I/O
BV193 isGenBoiler Pompe désurchauffeur Éteint;Allumé RW I/O (2)
BV194 EVD1_EEVMotor_Alarm_A Demande chaudière Ok;Alarme R Alarme
BV195 EVD1_EEVMotor_Alarm_B Alarme moteur EEV master vanne A Ok;Alarme R Alarme
BV196 EVD2_EEVMotor_Alarm_A Alarme moteur EEV master vanne B Ok;Alarme R Alarme
BV197 EVD2_EEVMotor_Alarm_B Alarme moteur EEV slave vanne A Ok;Alarme R Alarme
BV198 ACS_Go Alarme moteur EEV slave vanne B Primaire;ACS R I/O (2)
BV200 Remote_ACS Demande de production d'ECS à distance Éteint;Allumé RW Réglages avancés (2)
BV201 Minor_Alarm Activation de toute alarme non bloquante Ok;Alarme R Alarme
BV202 Major_Alarm Activation des alarmes de blocage Ok;Alarme R Alarme
BV203 Manual_Alarm Activation des alarmes bloquantes manuelles Ok;Alarme R Alarme
BV204 En_BAC_Factor Activer la conversion BacNET 0;1 R‐RW Réglages avancés
BV205 En_LON_Factor Activer la conversion LON 0;1 R‐RW Réglages avancés

* R: lecture seule; RW: lecture/écriture; R‐RW: lecture seule ou lecture/écriture avec mot de passe

Note:
(1) disponible uniquement pour les unités CH + RC100, PDC + RC100, EXP
(2) disponible uniquement pour les unités PDC, PDC + RC100, EXP
(3) disponible uniquement pour PDC + RC100, EXP
(4) disponible uniquement pour les unités air‐eau
(5) disponible uniquement pour les unités eau‐eau
(6) disponible uniquement pour les compresseurs à vis

VALEURS ANALOGIQUES / VALEURS MULTI‐ÉTATS
Instance
Nom d'objet Description U.M. / Valeurs possibles Accès Catégorie Note
d'objet
AV1 Current_Temp_Set Consigne échangeur primaire actuellement utilisé °C/10 R Infos principales
AV2 Current_Temp_Set_Rec Consigne échangeur récupération actuellement utilisé °C/10 R Infos principales (3)
AV3 Ain_In_Temp_Evap Température d'entrée de l'évaporateur °C/10 R I/O
AV4 Ain_Out_Temp_Evap Température de sortie de l'évaporateur °C/10 R I/O
AV5 Ain_In_Temp_Cond Température d'entrée du condenseur °C/10 R I/O (5)
AV6 Ain_Out_Temp_Cond Température de sortie du condensateur °C/10 R I/O (5)
AV7 Ain_In_Temp_Rec Température d'entrée de récupération °C/10 R I/O (1)
AV8 Ain_Out_Temp_Rec Température de sortie de récupération °C/10 R I/O (1)
AV9 Ain_High_Press_Circ1 Haute pression circuit 1 bar/10 R I/O
AV12 Ain_Low_Press_Circ1 Basse pression circuit 1 bar/10 R I/O
AV15 Ain_Temp_Ext Température extérieure °C/10 R I/O
AV16 Ain_Analog_Set_Temp Signal point de consigne analogique °C/10 R I/O
AV17 Ain_Temp_Sanitary Température du ballon tampon d'eau chaude sanitaire °C/10 R I/O (2)
AV18 High_Press_Circ1_Conv Température condensation circuit 1 °C/10 R I/O
AV21 Low_Press_Circ1_Conv Température evaporation circuit 1 °C/10 R I/O
AV24 EVD_Evap_Press_Circ1 Pression évaporation EEV circuit 1 bar/10 R I/O
AV27 EVD_Evap_Temp_Circ1 Température évaporation saturée EEV circuit 1 °C/10 R I/O
AV30 EVD_Suction_Temp_Circ1 Température aspiration EEV circuit 1 °C/10 R I/O
AV33 EVD_Superheat_Circ1 Surchauffe actuelle EEV circuit 1 °C/10 R I/O
AV36 EVD1.A50_SH_SET_msk Consigne surchauffe EEV circuit 1 °C/10 R‐RW Réglages avancés
AV37 EVD1.A83_SH_SET_2ND_msk Consigne surchauffe EEV circuit 2 °C/10 R‐RW Réglages avancés
AV38 EVD2.A50_SH_SET_msk Consigne surchauffe EEV circuit 3 °C/10 R‐RW Réglages avancés
AV39 EVD1.A50_SH_SET_rec Consigne surchauffe EEV avec récupération active circ.1 °C/10 R‐RW Réglages avancés
AV40 EVD1.A83_SH_SET_2ND_rec Consigne surchauffe EEV avec récupération active circ.2 °C/10 R‐RW Réglages avancés
AV41 EVD2.A50_SH_SET_rec Consigne surchauffe EEV avec récupération active circ.3 °C/10 R‐RW Réglages avancés
AV42 Cooling_Temp_Set1 Consigne 1 refroidissement °C/10 RW Réglages principaux
AV43 Cooling_Temp_Set2 Consigne 2 refroidissement °C/10 RW Réglages principaux
AV44 Heating_Temp_Set1 Consigne 1 chauffage °C/10 RW Réglages principaux (2)
AV45 Heating_Temp_Set2 Consigne 2 chauffage °C/10 RW Réglages principaux (2)
AV46 Recovery_Temp_Set1 Consigne 1 récupération °C/10 RW Réglages principaux (3)
AV47 Recovery_Temp_Set2 Consigne 2 récupération °C/10 RW Réglages principaux (3)
AV48 Min_Set1_Temp_Cool Minimum point de consigne 1 refroidissement °C/10 R‐RW Réglages avancés

Instance
d'objet
AV49 Min_Set2_Temp_Cool Minimum point de consigne 2 refroidissement °C/10 R‐RW Réglages avancés
AV50 Max_Set1_Temp_Cool Maximum point de consigne 1 refroidissement °C/10 R‐RW Réglages avancés
AV51 Max_Set2_Temp_Cool Maximum point de consigne 2 refroidissement °C/10 R‐RW Réglages avancés
AV52 Min_Set_Temp_Heat Minimum point de consigne chauffage °C/10 R‐RW Réglages avancés (2)
AV53 Max_Set_Temp_Heat Maximum point de consigne chauffage °C/10 R‐RW Réglages avancés (2)
AV54 Min_Set_Temp_Rec Minimum point de consigne récupération °C/10 R‐RW Réglages avancés (3)
AV55 Max_Set_Temp_Rec Maximum point de consigne récupération °C/10 R‐RW Réglages avancés (3)
AV56 Offset_Setpoint_Cool_Min Point minimum échelle Offset Consigne en refroidissement °C/10 RW Réglages principaux
AV57 Offset_Setpoint_Cool_Max Point maximum échelle Offset Consigne en refroidissement °C/10 RW Réglages principaux
AV58 Offset_Setpoint_Heat_Min Point minimum échelle Offset Consigne en chauffage °C/10 RW Réglages principaux (2)
AV59 Offset_Setpoint_Heat_Max Point maximum échelle Offset Consigne en chauffage °C/10 RW Réglages principaux (2)
AV60 Shifting_Setpoint_Cool_Min Point minimum échelle Shifting Consigne en refroidissement °C/10 RW Réglages principaux
AV61 Shifting_Setpoint_Cool_Max Point maximum échelle Shifting Consigne en refroidissement °C/10 RW Réglages principaux
AV62 Shifting_Setpoint_Heat_Min Point minimum échelle Shifting Consigne en chauffage °C/10 RW Réglages principaux (2)
AV63 Shifting_Setpoint_Heat_Max Point maximum échelle Shifting Consigne en chauffage °C/10 RW Réglages principaux (2)
AV64 Ext_Temp_Set_Cool Consigne temp.extérieure pour compensation en refroidissement °C/10 R‐RW Réglages principaux
AV65 Ext_Temp_Set_Heat Consigne temp.extérieure pour compensation en chauffage °C/10 R‐RW Réglages principaux (2)
AV66 Ext_Temp_Diff_Cool Bande temp.extérieure pour compensation en refroidissement °C/10 R‐RW Réglages principaux
AV67 Ext_Temp_Diff_Heat Bande temp.extérieure pour compensation en chauffage °C/10 R‐RW Réglages principaux (2)
AV68 Max_Comp_Temp_Cool Compensation climatique maximum en refroidissement °C/10 R‐RW Réglages principaux
AV69 Max_Comp_Temp_Heat Compensation climatique maximum en chauffage °C/10 R‐RW Réglages principaux (2)
AV70 Rec_MaxTemp_Set Consigne température maximum à la sortie échangeur récupération °C/10 R‐RW Réglages avancés (1)
AV71 Rec_MaxTemp_Diff Diff. température maximum à la sortie échangeur de récupération °C/10 R‐RW Réglages avancés (1)
AV72 Defr_Start_Press_Set Seuil basse pression début de dégivrage classic bar/10 R‐RW Réglages avancés (4)
AV73 Defr_End_Press_Set Seuil haute pression fin de dégivrage bar/10 R‐RW Réglages avancés (4)
AV74 Defr_Alarm_Press_Set Seuil d'alarme basse pression pour comptage dégivrage smart bar/10 R‐RW Réglages avancés (4)
AV75 Defr_Max_Ext_Temp Température extérieure maximale pour comptage dégivrage smart °C/10 R‐RW Réglages avancés (4)
AV76 Defr_Max_LP_Temp Température du gaz maximale pour comptage dégivrage smart °C/10 R‐RW Réglages avancés (4)
AV77 HP_Prev_Press_Thr Prévention haute pression: seuil bar/10 R‐RW Réglages avancés
AV78 HP_Prev_Press_Diff Prévention haute pression: différentiel bar/10 R‐RW Réglages avancés
AV79 HP_Al_Press_Thr Alarme haute pression: consigne bar/10 R‐RW Réglages avancés
AV80 HP_Al_Press_Diff Alarme haute pression: différentiel bar/10 R‐RW Réglages avancés
AV81 LP_Al_Press_Thr_CH_nom Alarme basse pression: seuil en refroidissement (à +7C) bar/10 R‐RW Réglages avancés
AV82 LP_Al_Press_Diff Alarme basse pression: différentiel bar/10 R‐RW Réglages avancés
AV83 Antifreeze_Prev_Temp_Thr Prévention antigel: seuil °C/10 R‐RW Réglages avancés
AV84 Antifreeze_Prev_Temp_Diff Prévention antigel: différentiel °C/10 R‐RW Réglages avancés
AV85 Freeze_Al_Temp_Set1_Evap Alarme antigel évaporateur: point de consigne 1 °C/10 R‐RW Réglages avancés
AV86 Freeze_Al_Temp_Set2_Evap Alarme antigel évaporateur: point de consigne 2 °C/10 R‐RW Réglages avancés
AV87 Freeze_Al_Temp_Diff_Evap Alarme antigel évaporateur: différentiel °C/10 R‐RW Réglages avancés
AV88 Freeze_Al_Temp_Set_Cond Alarme antigel condenseur: point de consigne °C/10 R‐RW Réglages avancés (5)
AV89 Freeze_Al_Temp_Diff_Cond Alarme antigel condenseur: différentiel °C/10 R‐RW Réglages avancés (5)
AV90 Freeze_Al_Temp_Set_Rec Alarme antigel récupération: point de consigne °C/10 R‐RW Réglages avancés (1)
AV91 Freeze_Al_Temp_Diff_Rec Alarme antigel récupération: différentiel °C/10 R‐RW Réglages avancés (1)
AV92 LP_Al_Press_Thr_HP Alarme basse pression: seuil en chauffage °C/10 R‐RW Réglages avancés
AV93 LP_Al_Press_Thr_CH_min Alarme basse pression: seuil en refroidissement (à ‐8C) °C/10 R‐RW Réglages avancés
AV96 Heater_Temp_Offset_Evap Activation résistance électrique évaporateur: offset sur antigel °C/10 R‐RW Réglages avancés
AV97 Heater_Temp_Diff_Evap Activation résistance électrique évaporateur: différentiel °C/10 R‐RW Réglages avancés
AV98 Heater_Temp_Offset_Cond Activation résistance électrique condenseur: offset sur antigel °C/10 R‐RW Réglages avancés (5)
AV99 Heater_Temp_Diff_Cond Activation résistance électrique condenseur: différentiel °C/10 R‐RW Réglages avancés (5)

Instance
d'objet
AV100 Heater_Temp_Offset_Rec Activation résistance électr. récupération: offset sur antigel °C/10 R‐RW Réglages avancés (1)
AV101 Heater_Temp_Diff_Rec Activation résistance électr. récupération: différentiel °C/10 R‐RW Réglages avancés (1)
AV102 TEMP_REG.Diff_Reg_Neg Réglage retour: bande de refroidissement °C/10 R‐RW Réglages avancés
AV103 TEMP_REG.Diff_Reg_Pos Réglage retour: bande de chauffage °C/10 R‐RW Réglages avancés (2)
AV104 TEMP_REG_REC.Diff_Reg_Neg Réglage retour récupération: bande de refroidissement °C/10 R‐RW Réglages avancés
AV105 TEMP_REG_REC.Diff_Reg_Pos Réglage retour récupération: bande de chauffage °C/10 R‐RW Réglages avancés (2)
AV106 NEUTRAL_ZONE.Diff_Reg_Decr Réglage refoulement: bande de diminution °C/10 R‐RW Réglages avancés
AV107 NEUTRAL_ZONE.Diff_Reg_Incr Réglage refoulement: bande d'augmentation °C/10 R‐RW Réglages avancés
AV108 NEUTRAL_ZONE.Diff_Reg_NZ Réglage refoulement: zone neutre °C/10 R‐RW Réglages avancés
AV109 NEUTRAL_ZONE_REC.Diff_Reg_Decr Réglage refoulement récupération: bande de diminution °C/10 R‐RW Réglages avancés
AV110 NEUTRAL_ZONE_REC.Diff_Reg_Incr Réglage refoulement récupération: bande d'augmentation °C/10 R‐RW Réglages avancés
AV111 NEUTRAL_ZONE_REC.Diff_Reg_NZ Réglage refoulement récupération: zone neutre °C/10 R‐RW Réglages avancés
AV119 SQL_Power_Request Demande de puissance circuit primaire du séquenceur %/10 R Infos principales
AV120 SQL_Power_Request_Rec Demande de puissance circuit récupération du séquenceur %/10 R Infos principales (3)
AV121 Motor_Current Absorption moteur inverter A/10 R I/O
AV122 Motor_Voltage Tension moteur inverter V R I/O
AV123 Drive_Temp Température drive inverter °C R I/O
AV124 Rotor_Speed_rps Vitesse moteur inverter (rps) rps/10 R I/O
AV125 Ain_Plant_Temp Température installation VPF °C/10 R I/O
AV126 Ain_Plant_Press Pression différentielle installation VPF bar/10 R I/O
AV127 Ain_In_Temp_DS Température entrée désurchauffeur °C/10 R I/O
AV128 Power_Production_Max Puissance maximum pouvant être distribuée par unité %/10 R Infos principales
AV129 Instant_Power_Max Puissance maximum pouvant être distribuée maintenant par unité %/10 R Infos principales
AV130 Tot_Power_On_1000_P Puissance actuellement distribuée sur la primaire %/10 R Infos principales
AV131 Tot_Power_On_1000_R Puissance actuellement distribuée sur la récupération %/10 R Infos principales
AV132 SMART_DEFROST_1.Delta_Rif ΔT air‐gaz référence circuit 1 °K/10 R Infos avancées (4)
AV133 SMART_DEFROST_2.Delta_Rif ΔT air‐gaz référence circuit 2 °K/10 R Infos avancées (4)
AV134 SMART_DEFROST_1.Start_Delta ΔT air‐gaz pour dégivrage début circuit 1 °K/10 R Infos avancées (4)
AV135 SMART_DEFROST_2.Start_Delta ΔT air‐gaz pour dégivrage début circuit 2 °K/10 R Infos avancées (4)
AV136 EMETER_Voltage_Average Tension de réseau V R I/O
AV137 EMETER_Current_1_L_SPV Courant absorbé par l'unité A/10 R I/O
AV138 EMETER_Power_L_SPV Puissance absorbée par l'unité W/10 R I/O
AV139 EMETER_Power_Factor_SPV CosPHI détecté R I/O
AV140 EMETER_real_energy_H Énergie totale absorbée par l'unité (MSW real) Wh R I/O
AV141 EMETER_real_energy_L Énergie totale absorbée par l'unité (LSW real) Wh R I/O
AV142 ELV_Comp1_Circ1 Vanne de niveau d'échangeur inondé, compresseur 1 circuit 1 %/10 R I/O
AV143 ELV_Comp2_Circ1 Vanne de niveau d'échangeur inondé pour compresseur 2 circuit 1 %/10 R I/O
AV146 EVD_Subcooling_Circ1 Sous‐refroidissement actuel circuit 1 °K/10 R I/O
AV147 EVD_Subcooling_Circ2 Sous‐refroidissement actuel circuit 2 °K/10 R I/O
AV148 Ain_Liq_Press_Circ1 Pression liquide circuit 1 bar/10 R I/O
AV149 Ain_Liq_Press_Circ2 Pression liquide circuit 2 bar/10 R I/O
AV150 Ain_Liquid_Temp_Circ1 Température liquide circuit 1 °C/10 R I/O
AV151 Ain_Liquid_Temp_Circ2 Température liquide circuit 2 °C/10 R I/O
AV162 OnComp_Pow_R Puissance totale maximale des compresseurs allumés %/10 R Infos principales
AV163 OnCirc_Pow_R Puissance totale maximale des circuits avec compresseurs allumés %/10 R Infos principales
AV164 OnComp_MinPow_R Puissance minimale des compresseurs allumés %/10 R Infos principales
AV170 Ain_In_Temp_FC Température d'entrée de l'unité °C/10 R I/O

Instance
d'objet
AV171 Ain_In_Temp_NG Température d'entrée sans glycol °C/10 R I/O
AV172 Ain_Discharge_Temp_Comp1 Température de refoulement du compresseur 1 °C/10 R I/O
AV173 Ain_Discharge_Temp_Comp2 Température de refoulement du compresseur 2 °C/10 R I/O
AV174 BmsHys_InEvap Historique des alarmes: entrée évaporateur °C/10 R Histoire
AV175 BmsHys_OutEvap Historique des alarmes: sortie évaporateur °C/10 R Histoire
AV176 BmsHys_InRec Historique des alarmes: entrée récupération °C/10 R Histoire (1)
AV177 BmsHys_OutRec Historique des alarmes: sortie récupération °C/10 R Histoire (1)
AV178 BmsHys_InCond Historique des alarmes: entrée condenseur °C/10 R Histoire (5)
AV179 BmsHys_OutCond Historique des alarmes: sortie condenseur °C/10 R Histoire (5)
AV180 BmsHys_Set Historique des alarmes: point de consigne primaire °C/10 R Histoire
AV181 BmsHys_Set_Rec Historique des alarmes: point de consigne récupération °C/10 R Histoire (3)
AV182 BmsHys_Pc_C1 Historique des alarmes: haute pression circuit 1 bar/10 R Histoire
AV183 BmsHys_Tc_C1 Historique des alarmes: température condensation circuit 1 °C/10 R Histoire
AV184 BmsHys_Pe_C1 Historique des alarmes: basse pression circuit 1 bar/10 R Histoire
AV185 BmsHys_Te_C1 Historique des alarmes: température evaporation circuit 1 °C/10 R Histoire
AV186 BmsHys_Ta_C1 Historique des alarmes: température aspiration circuit 1 °C/10 R Histoire
AV187 BmsHys_SH_C1 Historique des alarmes: surchauffe circuit 1 °K/10 R Histoire
AV201 Software_ID ID du logiciel R Infos principales
AV202 Software_Ver Version de logiciel R Infos principales
AV203 Software_Spec Subversion logicielle R Infos principales
MV1001 Unit_Status État on/off de l'unité [1] R Infos principales
MV1002 Msk_Defr_Mode_Info Mode de fonctionnement de l'unité [2] R Infos principales
MV1003 State_C1 État circuit 1 [3] R Infos principales
MV1004 State_C2 État circuit 2 [3] R Infos principales
AV1005 Power_Request_Primary Demande de puissance circuit primaire %/10 R Infos principales
AV1006 Power_Request_Rec Demande de puissance circuit récupération %/10 R Infos principales (3)
AV1007 Power_Request Demande de puissance globale %/10 R Infos principales
MV1008 Power_Reduction_Source Type de demande de limitation de puissance [4] RW Réglages principaux
AV1009 Power_Request_Limit Limite de puissance pouvant être distribuée %/10 RW Réglages principaux
AV1010 Num_Steps_msk Nombre de paliers de réglage présents R Infos principales
AV1011 Steps_Required Nombre de paliers de réglage demandés R Infos principales
AV1012 Mod_Cond_Fan_Group1 Vitesse ventilateurs circuit 1 %/10 R I/O (4)
AV1013 Mod_Cond_Fan_Group2 Vitesse ventilateurs circuit 2 %/10 R I/O (4)
AV1014 Cond_Fan_StepsOn_Group1 Nombre de paliers allumés ventilateurs circuit 1 steps R I/O (4)
AV1015 Cond_Fan_StepsOn_Group2 Nombre de paliers allumés ventilateurs circuit 2 steps R I/O (4)
AV1016 Mod_Cond_Pump1 Vitesse pompe condenseur 1 %/10 R I/O (5)
AV1017 Mod_Cond_Pump2 Vitesse de la pompe du condenseur 2 %/10 R I/O (5)

Instance
d'objet
AV1018 Mod_Cond_Pump3 Vitesse pompe condenseur 3 %/10 R I/O (5)
AV1019 EVD_Steps_Circ1 Pas EEV circuit 1 steps R I/O
AV1022 Power_Comp1_Circ1 % puissance distribuée compresseur 1 circuit 1 % R I/O (6)
MV1025 Comp1_Circ1_Status État compresseur 1 circuit 1 [5] R Infos principales
AV1032 Hour_Comp1_Circ1 Heures de fonctionnement compresseur 1 circuit 1 h R Infos principales
AV1039 CD_MinOn_Comp1_Circ1 Compte à rebours min.temps allumage comp. 1 circuit 1 s R Infos principales
AV1046 CD_Safety_Comp1_Circ1 Compte à rebours min.temps arrêt comp. 1 circuit 1 s R Infos principales
AV1060 Starts_Comp1_Circ1 Démarrages compresseur 1 circuit 1 R Infos principales
MV1067 Defr_Phase_C1 Phase de dégivrage circuit 1 [6] R Infos avancées (4)
MV1068 Defr_Phase_C2 Phase de dégivrage circuit 2 [6] R Infos avancées (4)
AV1069 Defr_Startup_Countdown_C1 Compte à rebours début du dégivrage circuit 1 s R Infos avancées (4)
AV1070 Defr_Startup_Countdown_C2 Compte à rebours début du dégivrage circuit 2 s R Infos avancées (4)
AV1071 Defr_Interval_Countdown_C1 Compte à rebours intervalle dégivrage circuit 1 s R Infos avancées (4)
AV1072 Defr_Interval_Countdown_C2 Compte à rebours intervalle dégivrage circuit 2 s R Infos avancées (4)
MV1073 Defrost_Type Dégivrage: type de démarrage [7] R‐RW Réglages avancés (4)

Instance
d'objet
AV1074 Defr_Interval_Time Dégivrage: intervalle minimum entre les dégivrages min R‐RW Réglages avancés (4)
AV1075 Defr_Start_RevCycle_Time Dégivrage: temps d'arrêt des compresseurs en phase initiale s R‐RW Réglages avancés (4)
AV1076 Defr_Min_Time Dégivrage: durée minimum min R‐RW Réglages avancés (4)
AV1077 Defr_Max_Time Dégivrage: durée maximum min R‐RW Réglages avancés (4)
AV1078 Defr_Ventilation_Time Dégivrage: temps ventilation s R‐RW Réglages avancés (4)
AV1079 Defr_End_RevCycle_Time Dégivrage: temps d'arrêt des compresseurs en phase finale s R‐RW Réglages avancés (4)
AV1080 Defr_Startup_Delay Dégivrage classic: temps de comptage s R‐RW Réglages avancés (4)
AV1081 Defr_Max_Calc_Time Dégivrage smart: temps max attente de pleine puissance du circ. s R‐RW Réglages avancés (4)
AV1082 Defr_Steady_Time Dégivrage smart: temps transitoire au démarrage s R‐RW Réglages avancés (4)
AV1083 Defr_Bad_Condition_Time Dégivrage smart: temps comptage activation s R‐RW Réglages avancés (4)
AV1084 Defr_Bad_Bypass_Time Dégivrage smart: temps by‐pass du comptage sur allum./arrêts s R‐RW Réglages avancés (4)
AV1085 Defr_Max_Undefrosted_Time Dégivrage smart: durée max sans dégivrage pour activ.classique s R‐RW Réglages avancés (4)
MV1086 Regulation_Type Sonde réglage échangeur primaire [8] R‐RW Réglages avancés
MV1087 Regulation_Type_Rec Sonde réglage échangeur récupération [8] R‐RW Réglages avancés (3)
AV1088 Preventilation_Time Temps pré‐ventilation s R‐RW Réglages avancés (4)
AV1089 Postventilation_Time Temps de postventilation s R‐RW Réglages avancés (4)
AV1090 Speed_Up_Time Temps ventilation maximum au démarrage des ventilateurs s R‐RW Réglages avancés (4)
AV1091 EPump_On_Delay Pompe évaporateur: temps de pré‐circulation s R‐RW Réglages avancés
AV1092 EPump_Off_Delay Pompe évaporateur: temps de post‐circulation s R‐RW Réglages avancés
AV1093 EPump_Flow_Startup_Delay Pompe évaporateur: temps de by‐pass alarme de débit au démarrage s R‐RW Réglages avancés
AV1094 EPump_Flow_Run_Delay Pompe évaporateur: temps de by‐pass alarme de débit à régime s R‐RW Réglages avancés
AV1095 CPump_On_Delay Pompe condenseur: temps de pré‐circulation s R‐RW Réglages avancés (5)
AV1096 CPump_Off_Delay Pompe condenseur: temps de post‐circulation s R‐RW Réglages avancés (5)
AV1097 CPump_Flow_Startup_Delay Pompe condenseur: temps de by‐pass alarme de débit au démarrage s R‐RW Réglages avancés (5)
AV1098 CPump_Flow_Run_Delay Pompe condenseur: temps de by‐pass alarme de débit à régime s R‐RW Réglages avancés (5)
AV1099 CPump_Mod_Delay Pompe condenseur: retard entre allumage et modulation s R‐RW Réglages avancés (5)
AV1100 RPump_On_Delay Pompe récupération: temps de pré‐circulation s R‐RW Réglages avancés (1)
AV1101 RPump_Off_Delay Pompe récupération: temps de post‐circulation s R‐RW Réglages avancés (1)
AV1102 RPump_Flow_Startup_Delay Pompe récupération: temps de bypass alarme de débit au démarrage s R‐RW Réglages avancés (1)
AV1103 RPump_Flow_Run_Delay Pompe récupération: temps de bypass alarme de débit à régime s R‐RW Réglages avancés (1)
AV1104 LP_Start_Delay Alarme basse pression: retard au démarrage s R‐RW Réglages avancés
AV1105 LP_Run_Delay Alarme basse pression: retard à régime s R‐RW Réglages avancés
AV1106 Oil_Start_Delay Alarme niveau d'huile: retard au démarrage s R‐RW Réglages avancés (6)
AV1107 Oil_Run_Delay Alarme niveau d'huile: retard à régime s R‐RW Réglages avancés (6)
MV1108 Adaptive_Mode Mode AF+ [9] R‐RW Réglages avancés
AV1109 NEUTRAL_ZONE.Max_Time_100 Réglage refoulement: temps maximum d'augmentation s R‐RW Réglages avancés
AV1110 NEUTRAL_ZONE.Min_Time_100 Réglage refoulement: temps minimum d'augmentation s R‐RW Réglages avancés
AV1111 NEUTRAL_ZONE.Max_Time_0 Réglage refoulement: temps maximum de diminution s R‐RW Réglages avancés
AV1112 NEUTRAL_ZONE.Min_Time_0 Réglage refoulement: temps minimum d'augmentation s R‐RW Réglages avancés
AV1113 NEUTRAL_ZONE_REC.Max_Time_100 Réglage refoulement récupération: temps maximum d'augmentation s R‐RW Réglages avancés (3)
AV1114 NEUTRAL_ZONE_REC.Min_Time_100 Réglage refoulement récupération: temps minimum d'augmentation s R‐RW Réglages avancés (3)
AV1115 NEUTRAL_ZONE_REC.Max_Time_0 Réglage refoulement récupération: temps maximum de diminution s R‐RW Réglages avancés (3)
AV1116 NEUTRAL_ZONE_REC.Min_Time_0 Réglage refoulement récupération: temps minimum d'augmentation s R‐RW Réglages avancés (3)
AV1117 Load_Up_Time Temps minimum entre allumage des compresseurs s R‐RW Réglages avancés
AV1118 Load_Down_Time Temps minimum entre arrêt des compresseurs s R‐RW Réglages avancés
AV1119 Unload_Delay_Time Temps minimum entre étagements des compresseurs s R‐RW Réglages avancés
AV1123 SPV_Password Mot de passe service RW Réglages avancés
MV1125 SPV_Zip_Al_Bx Bitword alarmes sondes [21] R Alarme
MV1126 SPV_Zip_Al_EEV1 Bitword alarmes EVD maître à bord [22] R Alarme

Instance
d'objet
MV1127 SPV_Zip_Al_EEV2 Bitword alarmes EVD esclave à bord [22] R Alarme
MV1128 SPV_Zip_Al_EEV3 Bitword alarmes EVD externos [23] R Alarme
MV1129 SPV_Zip_Din Bitword entrées numériques [24] R I/O
MV1130 SPV_Zip_Din_Slave Bitword entrées numériques carte slave [24] R I/O
MV1131 SPV_Zip_Dout Bitword sorties numériques [25] R I/O
MV1132 SPV_Zip_Dout_Slave Bitword sorties numériques carte slave [25] R I/O
MV1133 Unit_Type Type unité [10] R Infos principales
AV1134 Circuits_Num Nombre de circuits présents R Infos principales
AV1135 Comps_Num_Per_Circ Nombre de compresseurs installés par circuit R Infos principales
MV1136 Unit_Status_Primary État on/off du côté primaire [1] R Infos principales
MV1137 Unit_Status_Recovery État on/off du côté récupération [1] R Infos principales (3)
MV1138 SPV_Zip_Din_pCOe Bitword entrées numériques expansions pCOe [26] R I/O
MV1139 SPV_Zip_Dout_pCOe Bitword sorties numériques expansions pCOe [27] R I/O
MV1140 SPV_Zip_Al_Circ1 Bitword alarmes circuit 1 [28] R Alarme
MV1143 SPV_Zip_Al_Pump Bitword alarmes pompes [29] R Alarme
MV1144 SPV_Zip_Al_Unit Bitword alarmes unité [30] R Alarme
MV1145 SPV_Zip_Al_Ovrl Bitword alarmes de surcharge [31] R Alarme
MV1146 SPV_Zip_Warning Bitword avertissements [32] R Alarme
AV1147 Mod_Evap_Pump Modulation pompe primaire VPF %/10 R I/O
AV1148 Mod_Plant_pump Modulation pompe installation VPF %/10 R I/O
AV1149 Comp4_Circ1_Status État compresseur 4 circuit 1 h R Infos principales
AV1150 Comp4_Circ2_Status État compresseur 4 circuit 2 h R Infos principales
AV1151 Hour_Comp4_Circ1 Heures de fonctionnement compresseur 4 circuit 1 s R Infos principales
AV1152 Hour_Comp4_Circ2 Heures de fonctionnement compresseur 4 circuit 2 s R Infos principales
AV1161 Last_Alarm_Hour Heure de la dernière alarme survenue h R Histoire
AV1162 Last_Alarm_Min Minute de la dernière alarme survenue min R Histoire
AV1163 Last_Alarm_Day Jour de la dernière alarme survenue d R Histoire
AV1164 Last_Alarm_Month Mois de la dernière alarme survenue M R Histoire
AV1165 Last_Alarm_Code Code de la dernière alarme survenue R Histoire
AV1166 BmsHys_Code Historique alarmes: code R Histoire
AV1167 BmsHys_Hour Historique alarmes: heure h R Histoire
AV1168 BmsHys_Minute Historique alarmes: minute min R Histoire
AV1169 BmsHys_Day Historique alarmes: jour d R Histoire
AV1170 BmsHys_Month Historique alarmes: mois M R Histoire
AV1171 BmsHys_Year Historique alarmes: année y R Histoire
MV1172 BmsHys_Status Historique alarmes: état unité [3] R Histoire
MV1173 BmsHys_Mode Historique alarmes: mode unité [2] R Histoire
AV1174 BmsHys_PowerReq_Prim Historique alarmes: Demande de puissance circuit primaire %/10 R Histoire
AV1175 BmsHys_PowerReq_Rec Historique alarmes: Demande de puissance circuit récupération %/10 R Histoire
MV1176 BmsHys_State_C1 Historique alarmes: état circuit 1 [3] R Histoire
MV1177 BmsHys_Comp1_Circ1 Historique alarmes: état compresseur 1 circuit 1 [5] R Histoire

Instance
d'objet
AV1180 BmsHys_LinearPow_C1 Historique alarmes: puissance % fourni compresseur 1 circuit 1 % R Histoire
AV1181 BmsHys_Steps_C1 Historique alarmes: pas EEV circuit 1 steps R Histoire
AV1182 BmsHys_Cond_Group1 Historique alarmes: modulation condensation circuit 1 %/10 R Histoire
AV1183 BmsHys_FanSteps_Group1 Historique alarmes: pas ventilateurs circuit 1 steps R Histoire
AV1184 BmsHys_Flags_C1 Historique alarmes: indicateurs circuit 1 R Histoire
MV1185 BmsHys_State_C2 Historique alarmes: état circuit 2 [3] R Histoire
AV1192 BmsHys_FanSteps_Group2 Historique alarmes: pas ventilateurs circuit 2 steps R Histoire
AV1199 SPV_Hist_Last_Index Historique alarmes: position dernière alarme R Histoire
AV1200 BMS_Hys_Number Historique alarmes: numéro alarme à afficher RW Histoire
AV1201 curr_hour Heure actuelle h RW Réglages principaux
AV1202 curr_minute Minute actuelle min RW Réglages principaux
AV1203 curr_day Jour actuel d RW Réglages principaux
AV1204 curr_month Mois actuel M RW Réglages principaux
AV1205 curr_year Année actuelle y RW Réglages principaux

* R: lecture seule; RW: lecture/écriture; R‐RW: lecture seule ou lecture/écriture avec mot de passe

Note:
(1) disponible uniquement pour les unités CH + RC100, PDC + RC100, EXP
(2) disponible uniquement pour les unités PDC, PDC + RC100, EXP
(3) disponible uniquement pour PDC + RC100, EXP
(4) disponible uniquement pour les unités air‐eau
(5) disponible uniquement pour les unités eau‐eau
(6) disponible uniquement pour les compresseurs à vis
(7) disponible uniquement pour les compresseurs Turbocor
(8) disponible uniquement pour Turbocor, compresseurs Inverter


Valeurs possibles (multi‐états)

[1] Statut de l'unité [5] Statut de l'unité [9] Réglage AF +
1 Attente 1 Éteint 1 Precision
2 ON 2 Ignition/Arrêt 2 Economy (LOW)
3 Arrêt par alarme 3 Marche (min.) 3 Economy (MED)
4 Arrêt par sequenceur 4 Marche 75% 4 Economy (HIGH)
5 Arrêt par superviseur 5 Marche 100%
6 Arrêt par planificateur 6 Marche 100%+Eco [10] Type d'unité
7 Arrêt par entrée digitale 7 Éteint forcé 1 Seulement groupe eau glacée
8 Arrêt par écran 8 Limité jusqu'à 50% 2 Groupe eau glacée/Pompe à chaleur
9 Desactivé 9 Limité jusqu'à 75% 3 Seulement pompe à chaleur
10 Arrêt par basse T.externe 10 Limité jusqu'à 100% 4 EXP
11 Alarme 5 Pompe à chaleur avec RC100
[2] Mode de l'unité 12 Off par temps
1 Refroidissement 13 On par temps [11] Type de superviseur
2 Chauffage 14 Manuel 1 Aucun
3 Dégivrage 15 Allumé par pump‐down 2 Générique
4 Dégivrage à moitié 16 Augment 3 KMSR
17 Diminution 4 Irtech/SysPdC
[3] État du circuit 18 StandBy 5 MTM
1 [N] ‐ Arrêt 19 Prépositionnement 6 SIR
2 [F] ‐ Refroidissement 20 Maintenir 7 ExpBox
3 [R] ‐ Récupération (Automatic) 21 Idle
4 [F+R] ‐ Refroidissement+Récupération 22 Normal operation [12] Sauvegarde du superviseur
5 [P] ‐ Chauffage 23 Minimum IGV 1 Force arrêt
6 [R] ‐ Récupération (Select) 24 Partial vane 2 Force marche
7 [D] ‐ Dégivrage 25 Max power 3 Pas d'action
8 [SD] ‐ Dégivrage spécial 26 Ramping up
27 Start/Stop [13] Protocole de communication
[4] Source de commande 1 Aucun
1 Désactivé [6] Statut de dégivrage 2 Rhoss
2 Planificateur 1 Travail normal 3 Modbus
3 Entrée numérique 2 Inversion de cycle 4 Winload
4 Planificateur+Entrée numérique 3 Décongélation 5 Modbus Ext
5 Toujours 4 Ventilation forcée 6 Modem GSM
5 Temps d'égouttement
[14] Communication Baudrate
[7] Type de dégivrage 1 1200
1 Séparé 2 2400
2 Simultané 3 4800
4 9600
[8] Source de commande 5 19200
1 Retour
2 Refoulement [15] Communication égale
1 Aucun
2 Pair
3 Impair


Valeurs possibles (bitword) 3 Entrée numérique 4 5 Alarme: basse pression [32] Alarmes de maintenance du compresseur

4 Entrée numérique 5 6 Alarme: basse pression de condensation 0 Alarme d'entretien compresseur 1 circuit 1
[21] Alarmes de sonde
5 Entrée numérique 6 7 Alarme: bas niveau de liquide échangeur 1 Alarme d'entretien compresseur 2 circuit 1
0 Alarme carte maître défaut sonde 1
6 Entrée numérique 7 9 Alarme: vanne freecooling 2 Alarme d'entretien compresseur 3 circuit 1
7 Entrée numérique 8 10 Alarme: ventilateurs alarme thermique 3 Alarme d'entretien compresseur 4 circuit 1
8 Entrée numérique 9 11 Alarme: basse surchauffe sortie échangeur 4 Alarme d'entretien compresseur 1 circuit 2
9 Entrée numérique 10 12 Alarme: basse pression EEV 5 Alarme d'entretien compresseur 2 circuit 2
10 Entrée numérique 11 13 Alarme: haute pression EEV 6 Alarme d'entretien compresseur 3 circuit 2
11 Entrée numérique 12 14 Alarme: bas surchauffe EEV 7 Alarme d'entretien compresseur 4 circuit 2
12 Entrée numérique 13 8 Alarme d'entretien compresseur 1 circuit 3
7 Alarme carte maître défaut sonde 8 [29] Alarmes de pompe
13 Entrée numérique 14
8 Alarme carte esclave défaut sonde 1 0 Avertissement: manque de débit pompe primaire 1 [33] Alarmes de compresseur / 1
9 Alarme carte esclave défaut sonde 2 [25] Sorties numériques 1 Avertissement: manque de débit pompe primaire 2 0 Alarme générale
10 Alarme carte esclave défaut sonde 3 0 Sortie numérique 1 2 Avertissement: manque de débit pompe broyeur 1 1 Alarme hors ligne
11 Alarme carte esclave défaut sonde 4 1 Sortie numérique 2 3 Avertissement: manque de débit pompe broyeur 2 2 Alarme alarme générique
12 Alarme carte esclave défaut sonde 5 2 Sortie numérique 3 4 Avertissement: manque de débit pompe récupération 1 3 Alarme perte de phase
13 Alarme carte esclave défaut sonde 6 3 Sortie numérique 4 5 Avertissement: manque de débit pompe récupération 2 4 Alarme court‐circuit
14 Alarme carte esclave défaut sonde 7 4 Sortie numérique 5 6 Alarme: manque de débit pompe primaire 1 5 Alarme cycle court
15 Alarme carte esclave défaut sonde 8 5 Sortie numérique 6 7 Alarme: manque de débit pompe primaire 2 6 Alarme 24V sous‐tension

6 Sortie numérique 7 8 Alarme: manque de débit pompe 1 du broyeur 7 Alarme sous‐tension
[22] Alarmes EVD intégrées
7 Sortie numérique 8 9 Alarme: manque de débit pompe 2 du broyeur 8 Alarme surtension
0 Alarme EVD défaut batterie
8 Sortie numérique 9 10 Alarme: manque de débit pompe récupération 1 9 Alarme surintensité
1 Alarme EVD débranché
9 Sortie numérique 10 11 Alarme: manque de débit pompe récupération 2 10 Alarme surchauffe
2 Alarme EVD défaut EEPROM
10 Sortie numérique 11 12 Alarme: alarme générique pompe installation 11 Alarme interrupteur thermique de carte
3 Alarme EVD défaut sonde S1
11 Sortie numérique 12 13 Alarme: alarme générique pompe primaire 12 Alarme interrupteur thermique variateur
12 Sortie numérique 13 14 Alarme: pompe primaire hors ligne 13 Alarme interrupteur thermique frein
14 Alarme bearing
6 Alarme EVD défaut sonde S4 [26] Entrées numériques extension [30] Alarmes de sonde
15 Alarme défaut moteur
7 Alarme EVD défaut moteur vanne A 0 Entrée numérique 1 expansion pCOe1 0 Alarme: alarme grave de l'entrée numérique
8 Alarme EVD défaut moteur vanne B 1 Entrée numérique 2 expansion pCOe1 1 Alarme: erreur d'horloge de la carte [34] Alarmes de compresseur / 2

9 Alarme EVD fermeture incomplète 2 Entrée numérique 3 expansion pCOe1 2 Alarme: séquence de phases incorrecte 0 Alarme température moteur
10 Alarme EVD fermeture d'urgence 3 Entrée numérique 4 expansion pCOe1 3 Alarme: carte esclave hors ligne 1 Alarme enveloppe

4 Entrée numérique 1 expansion pCOe2 4 Alarme: extension pCOe1 hors ligne 2 Alarme défaut onduleur
[23] Alarmes EVD externes
5 Entrée numérique 2 expansion pCOe2 5 Alarme: extension pCOe2 hors ligne 3 Alarme lockout
0 Alarme EVD2 maître défaut batterie
6 Entrée numérique 3 expansion pCOe2 6 Alarme: basse température extérieure 4 Alarme niveau d'huile
1 Alarme EVD2 maître débranché
7 Entrée numérique 4 expansion pCOe2 7 Alarme: fuite de gaz 5 Alarme matériel
2 Alarme EVD2 maître EEPROM guasta
8 Alarme: antigel évaporateur 6 Alarme logiciel
3 Alarme EVD2 maître défaut moteur vanne A [27] Sorties numériques extension
9 Alarme: antigel condenseur 7 Alarme timeout
4 Alarme EVD2 maître défaut moteur vanne B 0 Sortie numérique 1 expansion pCOe1
10 Alarme: antigel récupération 8 Alarme sonde de pression
5 Alarme EVD2 maître fermeture incomplète 1 Sortie numérique 2 expansion pCOe1
11 Alarme: antigel désurchauffeur 9 Alarme sonde de température
6 Alarme EVD2 maître fermeture d'urgence 2 Sortie numérique 3 expansion pCOe1
10 Alarme pression de refoulement
8 Alarme EVD2 esclave défaut batterie 3 Sortie numérique 4 expansion pCOe1 [31] Alarmes thermiques du compresseur
11 Alarme pression d'aspiration
9 Alarme EVD2 esclave débranché 4 Sortie numérique 1 expansion pCOe2 0 Alarme: surcharge compresseur 1 circuit 1
12 Alarme température cavité
10 Alarme EVD2 esclave EEPROM guasta 5 Sortie numérique 2 expansion pCOe2 1 Alarme: surcharge compresseur 2 circuit 1
13 Alarme température de refoulement
11 Alarme EVD2 esclave défaut moteur vanne A 6 Sortie numérique 3 expansion pCOe2 2 Alarme: surcharge compresseur 3 circuit 1
14 Alarme température fluide
12 Alarme EVD2 esclave défaut moteur vanne B 7 Sortie numérique 4 expansion pCOe2 3 Alarme: surcharge compresseur 4 circuit 1
15 Alarme température inverseur
13 Alarme EVD2 esclave fermeture incomplète
4 Alarme: surcharge compresseur 1 circuit 2
14 Alarme EVD2 esclave fermeture d'urgence [28] Alarmes circuit

5 Alarme: surcharge compresseur 2 circuit 2 [35] Alarmes de compresseur / 3
0 Alarme: haute pression du pressostat
6 Alarme: surcharge compresseur 3 circuit 2 0 Alarme température d'huile
[24] Entrées numériques 1 Alarme: haute pression du transducteur
7 Alarme: surcharge compresseur 4 circuit 2 1 Alarme température SCR
0 Entrée numérique 1 2 Alarme: basse pression du pressostat
8 Alarme: surcharge compresseur 1 circuit 3 2 Alarme surchauffe élevée
1 Entrée numérique 2 3 Alarme: basse pression du transducteur

2 Entrée numérique 3 4 Alarme: bas niveau d'huile


H58680 Bacnet

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

H58680 Bacnet

Transféré par

Droits d'auteur :

Formats disponibles

Tabella Bacnet #1

Les variables peuvent être consultées:

Voir le manuel H58208 pour les réglages de l'unité.

Objets pris en charge

Valeurs possibles (bitword) 3 Entrée numérique 4 5 Alarme: basse pression [32] Alarmes de maintenance du compresseur

8 Alarme EVD défaut moteur vanne B 1 Entrée numérique 2 expansion pCOe1 1 Alarme: erreur d'horloge de la carte [34] Alarmes de compresseur / 2

14 Alarme EVD2 esclave fermeture d'urgence [28] Alarmes circuit

Vous aimerez peut-être aussi
