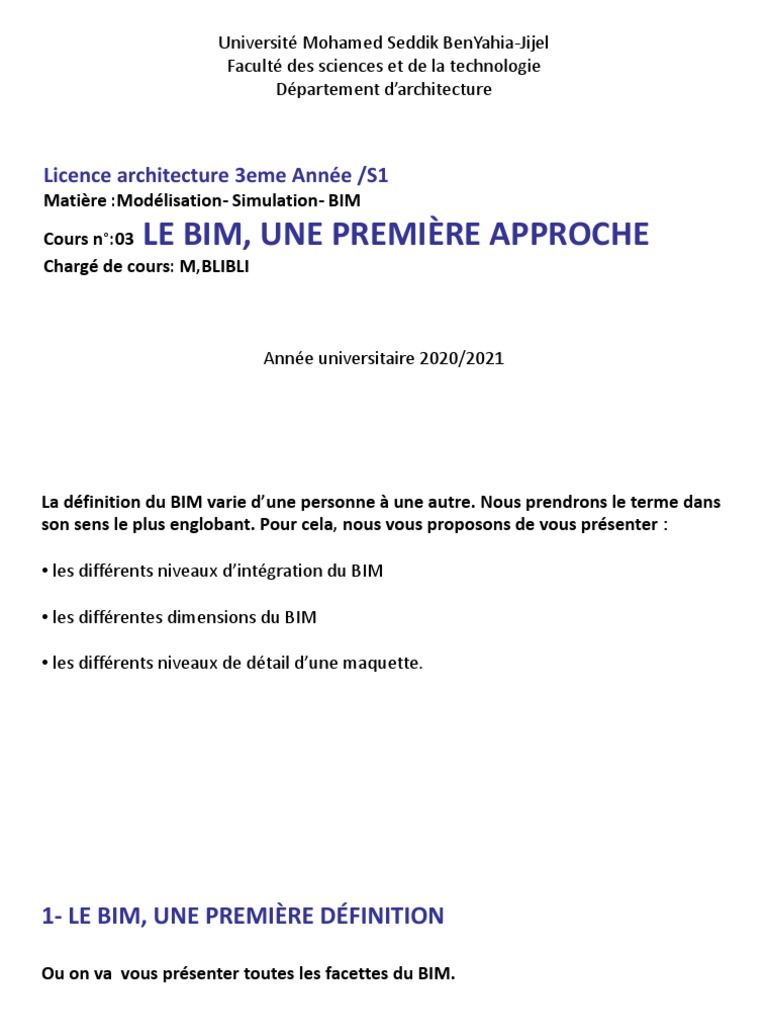

Université Mohamed Seddik BenYahia-Jijel

Faculté des sciences et de la technologie

Département d’architecture

Licence architecture 3eme Année /S1

Matière :Modélisation- Simulation- BIM
Cours n°:03 LE BIM, UNE PREMIÈRE APPROCHE
Chargé de cours: M,BLIBLI

Année universitaire 2020/2021

La définition du BIM varie d’une personne à une autre. Nous prendrons le terme dans
son sens le plus englobant. Pour cela, nous vous proposons de vous présenter :

• les différents niveaux d’intégration du BIM

• les différentes dimensions du BIM

• les différents niveaux de détail d’une maquette.

1- LE BIM, UNE PREMIÈRE DÉFINITION

Ou on va vous présenter toutes les facettes du BIM.

Building Information Modeling

LE BIM, UNE PREMIÈRE DÉFINITION

International Fondation Classes

Ce qu’il faut retenir:

La démarche BIM s'inspire de systèmes développés dans d'autres domaines

comme l' aéronautique et spatiale.

La maquette numérique apparait en 1995 afin de simplifier l’échange de

fichiers. Il a été utilisé dans des projets complexes tels que le musée
Guggenheim à Bilbao ou la fondation Louis Vuitton à Paris.

Le BIM n’est ni un outil ni un logiciel, c’est une méthode de travail,

2- LES DIFFÉRENTES DIMENSIONS DU BIM

La maquette numérique est une représentation 3D d’un bâtiment ; mais elle contient
également de nombreuses autres informations qui peuvent être utilisées à différents stades
d’un projet (conception, chantier et exploitation). Revue de détail.
2- LES DIFFÉRENTES DIMENSIONS DU BIM

‐ la 4D correspondant aux données temporelles.

2- LES DIFFÉRENTES DIMENSIONS DU BIM

‐ la 4D correspondant aux données temporelles.

‐ la 5D correspondant aux données financières.

2- LES DIFFÉRENTES DIMENSIONS DU BIM

‐ la 4D correspondant aux données temporelles.

‐ la 5D correspondant aux données financières.

‐ la 6D correspondant aux données énergétiques et environnementales.

2- LES DIFFÉRENTES DIMENSIONS DU BIM

‐ la 4D correspondant aux données temporelles.

‐ la 5D correspondant aux données financières.

‐ la 6D correspondant aux données énergétiques et environnementales.

‐ la 7D correspondant aux données d’exploitation.

3- DES NIVEAUX DE MATURITÉ DIFFÉRENTS

Les processus collaboratifs n’ont eu de cesse d’évoluer et de se structurer. Nous allons

voir comment il est possible de classifier les usages du BIM en 3 niveaux.
 CAD
BIM 0
 CAD 3D
BIM 0 BIM 1
 CAD 2D 3D
BIM 0 BIM 1
 CAD 2D 3D
BIM 0 BIM 1 BIM 2
 Objets paramétriques

CAD 2D 3D 3D + IFC
BIM 0 BIM 1 BIM 2
 Objets paramétriques

Objets paramétriques
Concurrent engineering

CAD 2D 3D 3D + IFC
BIM 0 BIM 1 BIM 2 BIM 3
Ce qu’il faut retenir:

La maturation se fait grâce à l’évolution technologique.

Selon la taille de l’organisation et du projet, le BIM peur etre interne ou

global, avec des informations plus ou moins mutualisées

L’objectif est d e tendre a une utilisation quasi industrielle, comme cela se

fait chez Airbus ou PSA,
4- DES NIVEAUX DE DÉTAIL DIFFÉRENTS
Nous avons vu les niveaux de maturité du BIM. On parle également de "Niveau de
Détail", analogue au terme anglo-saxon Level of Développent (LOD). Il s’agit de la
définition des objets de l’environnement BIM en termes de géométrie, d’information
et d’intégration dans la maquette.
Voyons comment il est possible de mettre en parallèle les phases d’un projet en loi
MOP avec l’évolution du Niveau de Détail.
4- DES NIVEAUX DE DÉTAIL DIFFÉRENTS
4- DES NIVEAUX DE DÉTAIL DIFFÉRENTS
4- DES NIVEAUX DE DÉTAIL DIFFÉRENTS
4- DES NIVEAUX DE DÉTAIL DIFFÉRENTS
4- DES NIVEAUX DE DÉTAIL DIFFÉRENTS
4- DES NIVEAUX DE DÉTAIL DIFFÉRENTS
4- DES NIVEAUX DE DÉTAIL DIFFÉRENTS

Tableau 1 : Tableau de synthèse des différents niveaux de développement d’une maquette numérique

ND1

Concepts Analyses Et
Esquisse Impact
4- DES NIVEAUX DE DÉTAIL DIFFÉRENTS

Tableau 1 : Tableau de synthèse des différents niveaux de développement d’une maquette numérique

ND2

Avant-projet Zones techniques

Sommaire réseaux
Permis primaires
De et équipements
Construire
4- DES NIVEAUX DE DÉTAIL DIFFÉRENTS

Tableau 1 : Tableau de synthèse des différents niveaux de développement d’une maquette numérique

ND3

Avant-projet coordination
Détaillé des
Pré-synthèse interdisciplines
Pro/ Dce
4- DES NIVEAUX DE DÉTAIL DIFFÉRENTS

Tableau 1 : Tableau de synthèse des différents niveaux de développement d’une maquette numérique

ND4

Synthèse Modélisations
Étude des ouvrages
D’exécution à exécuter
Construction
4- DES NIVEAUX DE DÉTAIL DIFFÉRENTS

Tableau 1 : Tableau de synthèse des différents niveaux de développement d’une maquette numérique

ND5

Dossier Modèle virtuel =

Des Ouvrages ouvrage exécuté
Exécutés
4- DES NIVEAUX DE DÉTAIL DIFFÉRENTS

Tableau 1 : Tableau de synthèse des différents niveaux de développement d’une maquette numérique

ND6

Exploitation Gestion
technique
patrimoniale
Ce qu’il faut retenir:

Le niveau de détail augmente avec l’avancée du projet,

Le niveau de détail a une influence sur la quantité d’informations tout autant

que sur la compréhension d’un élément,

Il est plus intéressant d’avoir un niveau de détail très grand sur un élément
technique que sur un élément de gros œuvre, par exemple,
 Allez un peu d’exercices !!!

Histoire de voire qui est ce ?

qui m’a bien suivi !

1-Le BIM est-il ?
1 Une méthode de travail

2 Un logiciel
2-Une maquette numérique est un avatar en tout point identique
au bâtiment, un outil opérationnel résultat des collaborations
multiples qui forment le cœur du projet. Que contient-il ?
(2 réponses attendues)

1 Les coordonnées de la maîtrise d’ouvrage

2 Un noeud d’informations de type base de données
3 Une représentation géométrique du bâtiment
4 Un fichier lisible uniquement par le logiciel qui l’a produit
3-On prête au BIM de nombreuses dimensions. Pouvez vous
mettre les dimensions ci-dessous dans l’ordre ?

BIM 3D Des données temporelles

BIM 4D Des données financières

BIM 5D Les trois dimensions XYZ

BIM 6D Des données d’exploitation

BIM 7D Des données énergétiques et

environnementales
4- que signifie le sigle DAO

1 Disturb Anonym Objectif

2 Dessin Assisté par Ordinateur
3 Design Architect Operating
4 Decentralized Autonomous Organization
5-Vous travaillez dans un bureau d’étude environnement, énergies
et fluides, où vous réalisez à partir de logiciels métiers des
simulations thermiques dynamiques d’un ouvrage et des calculs
réglementaires. Vous rédigez des rapports pour vos clients en
proposant des recommandations. Les données et les simulations
seront-elles entièrement disponibles dans la maquette numérique
à partir de l'environnement informatique de votre client ?
1 OUI

2 NON
6-A quoi correspond un niveau 3 d’intégration du BIM ?
(2 réponses attendues)

1 Des protocoles d’échanges autour d’un même projet

2 Un seul et même outil de modélisation commun à l’ensemble des acteurs
3 Une ingénierie concourante pour coordonner l’action de tous les corps d’état
4 Une démarche collaborative claire qui précise le rôle de chaque acteur
autour de la table
7-Que signifie le sigle anglo saxon LOD ?

1 Level of Developpement
2 Landscape of Dangerous
3 Level of Desire
4 Learn of Developpement
8-Associez le bon niveau de détail à son contexte d'utilisation.

LOD 100 Plans techniques

LOD 200 Dossier des ouvrages exécutés
LOD 300 Etude d’exécution
LOD 350 Esquisse
LOD 400 Données d’éxploitation
LOD 500 Etude d’avant-projet
LOD 600 Etude d’avant projet sommaire
