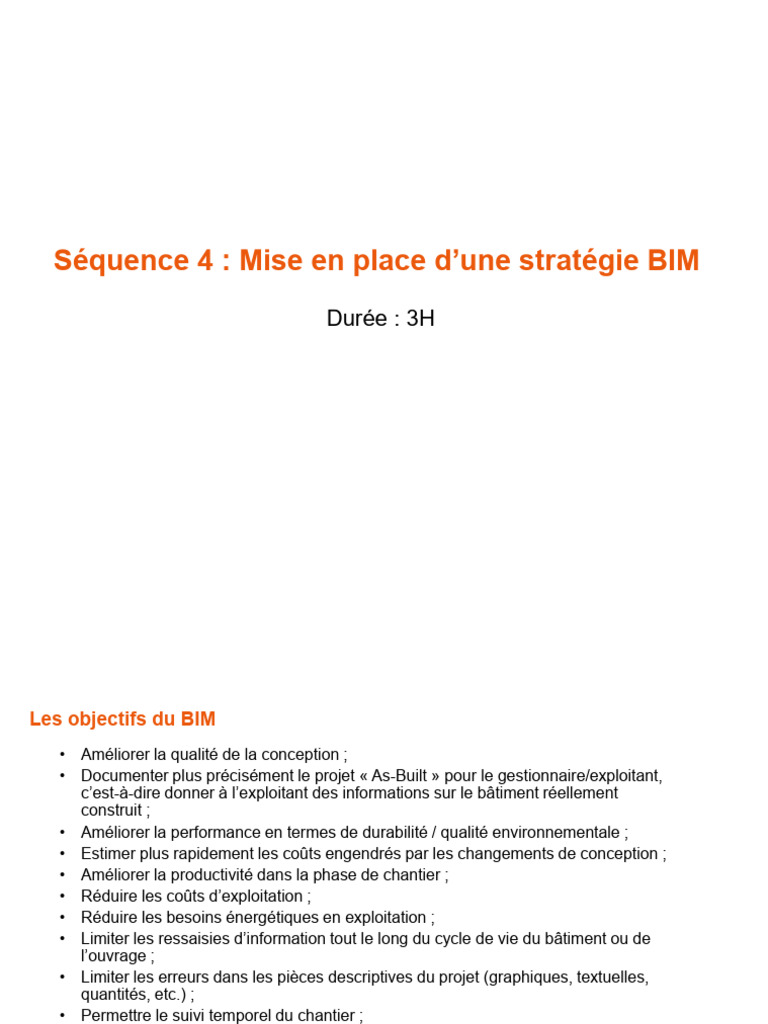

Séquence 4 : Mise en place d’une stratégie BIM

Durée : 3H
Les objectifs du BIM
• Améliorer la qualité de la conception ;
• Documenter plus précisément le projet « As-Built » pour le gestionnaire/exploitant,
c’est-à-dire donner à l’exploitant des informations sur le bâtiment réellement
construit ;
• Améliorer la performance en termes de durabilité / qualité environnementale ;
• Estimer plus rapidement les coûts engendrés par les changements de conception ;
• Améliorer la productivité dans la phase de chantier ;
• Réduire les coûts d’exploitation ;
• Réduire les besoins énergétiques en exploitation ;
• Limiter les ressaisies d’information tout le long du cycle de vie du bâtiment ou de
l’ouvrage ;
• Limiter les erreurs dans les pièces descriptives du projet (graphiques, textuelles,
quantités, etc.) ;
• Permettre le suivi temporel du chantier ;
• Communiquer avec les futurs usagers sur le projet.…
Les cas d’usage BIM

1.Structuration des données

2.Modélisation
3.Validation des données
4.Génération des plans (2D)
5.Gestion des incohérences et des interfaces (3D)
6.Planification (4D)
7.Maîtrise des couts (5D)
8.Alimentation des outils de simulation (6D)
9.Alimentation de la BD Patrimoine et GMAO (7D)
10.Revue de projet
Les processus BIM
Le BPMN 2.0 est la dernière version du standard BPMN développé par l’Object Management Group avec le but
de produire un langage de modélisation unifié qui soit compréhensible par tous les utilisateurs. Il est le trait
d’union entre la conception des processus métier et l’implantation. Il simplifie les tâches de l’utilisateur en
proposant un diagramme logiciel clair.
Les processus BIM

Un Processus représente un flux séquentiel d'activités ou de tâches réalisé dans une organisation afin de
produire un ou plusieurs extrants. Dans la notation BPMN2.0 , un processus est représenté sous la forme d'un
graphe d'éléments, qui peuvent être des activités, des tâches, des événements et des passerelles de même
que leur flux séquentiel qui décrit sémantiquement l'ordre dans lequel ce graphe d'éléments doit être réalisé.
Les processus peuvent être modélisés selon plusieurs niveaux de décomposition hiérarchique.

Plusieurs types de processus sont utilisés dans la notation BPMN 2.0

1.Processus privé non exécutable
2.Processus privé exécutable
3.Processus public
Les processus BIM

Le symbole Événement représente quelque chose qui se produit dans le cours normal de la
réalisation d'un processus ou d'une chorégraphie.
• Un événement peut déclencher un processus ou sous-processus. Dans ce cas il est
appelé Événement déclencheur.
• Un événement peut être le résultat de la réalisation d'une activité ou d'une tâche. Dans ce
cas, il est appelé Événement résultant.
• Un événement peut modifier le cours normal d'un flux séquentiel. Dans ce cas, il est
appelé Événement intermédiaire.
Les processus BIM

Une activité représente tout travail qui est accompli à l'intérieur d'un processus. Une activité
consomme du temps, une ou plusieurs ressources, requiert un ou plusieurs objets intrants
et produit un ou plusieurs objets extrants. On peut hiérarchiquement décomposer les
activités en tâches qui sont l'unité de décomposition la plus précise d'une action. Les
activités peuvent représenter plusieurs niveaux de détails. Lorsque les activités sont
combinées ensemble, elles forment un Sous-processus

Le sous-processus est représenté par le symbole Activité à l'intérieur duquel on a ajouté un

signe +. Ce signe indique que l'on pleut cliquer dessus pour accéder à un niveau de détail
plus important donc d'effectuer des zooms. Un sous-processus est une Activité qui est décrite
en utilisant les symboles Activité, Passerelle, Événement et Flux séquentiel

Une tâche est la plus petite unité de décomposition hiérarchique d'une activité. C'est aussi le
niveau de détail le plus bas représenté dans les diagrammes. Habituellement, une personne
ou une application va réaliser la tâche
Les processus BIM

Le symbole Passerelle est utilisé pour contrôler les divergences et les convergences que l'on
retrouve au niveau des flux séquentiels d'activités ou de tâches dans un processus ou une
chorégraphie. Si le flux n'a pas besoin d'être contrôlé, il n'est pas utile d'utiliser une passerelle.
Le terme de passerelle indique qu'il y a un mécanisme qui autorise ou qui refuse le passage
du jeton (token) au niveau de la passerelle

Le symbole Flux séquentiel représente l'ordre dans lequel les activités ou les tâches doivent
être réalisées au sein d'un Processus ou d'une Chorégraphie

Le symbole Flux de messages représente les échanges de messages, c'est-à-dire les

émissions et les réceptions de messages entre deux Participants.

Le symbole Objet de données fournit de l'information sur les activités ou les tâches qui
doivent être réalisées et sur ce que ces dernières doivent produire.
Les documents du BIM

Source : BuildingSmart
Charte BIM

Selon le PTNB :
« La charte BIM est un document générique élaboré par le maître d’ouvrage traduisant sa politique en
objectifs de qualité et de performances attendues. Elle recense notamment les exigences et les objectifs à
satisfaire pour que le processus BIM des opérations puisse alimenter son processus exploitation
maintenance BIM de son patrimoine. »

De manière macroscopique c’est elle qui définie la « politique BIM » d’une maitrise d’ouvrage.

1. Contexte générale
2. Principes généraux de production de la maquette numérique
2.1 Version du modèle
2.2 Unité et précision
2.3 Géoréférencement
2.4 Modélisation des objets
3. Les Livrables
4. Gestion, Exploitation et maintenance
…..
Cahier des charges BIM

Selon le PTNB :
« Le cahier des charges BIM de l’opération est un document précisant pour le projet les exigences et objectifs des
intervenants successifs du projet, incluant ceux de la charte BIM du maître d’ouvrage. Il constitue le volet BIM
du programme. »
- Clause technique
Ils comprends généralement :
- Les logiciels utilisés par la MOA
- Introduction
- Formats d’échanges de fichiers
- Le projet
- Géoréférencement
- L’equipe projet
- Les règles de modélisation
- Planning prévisionnel
- Production
- Objectifs de la MOA - Récapitulatif des livrables attendus par phase
- Management - Droit de propriété intellectuelle => un projet = cahier des
- Rôle et responsabilté charges BIM
Convention BIM

Document décrivant les méthodes

organisationnelles et de représentation graphique
d’un projet spécifique ainsi que les processus, les
modèles et les utilisations. Elle définit le niveau de
détail et de renseignement souhaité de la
maquette pour chaque étape du projet. La
Convention BIM est élaborée par le BIM Manager
à n’importe quelle étape du cycle de vie
d’ouvrage, mais idéalement le plus tôt possible.
Elle est soumise à chacune des parties lors du
démarrage du projet BIM, de préférence au début
de phase. La convention BIM est un document
contractuel.
Bibliothèque d’objets BIM

• La maîtrise d’œuvre utilise des bibliothèques génériques d’objets BIM (murs, dalles, portes…)
accessibles depuis les logiciels de modélisation et proposés avec des représentations standards
• Les bibliothèques standards peuvent être complétés par des bibliothèques spécifiques proposés et
développés par les industriels
Bibliothèque d’objets BIM
LA CLASSIFICATION DES OBJETS BIM

La classification des objets

BIM à l’intérieur d’une
maquette vise à les
structurer de telle sorte à
ce qu’ils soient reconnus
dans un système par tous
les intervenants du projet
et par les machines de
traitement.
 STANDARDS RELATIFS À LA CLASSIFICATION DES OBJETS BIM

UniFormat II (reconnu aussi comme OmniClass 21) est un standard qui

consiste à classifier les éléments non spatial d’une construction. Il dispose
une arborescence à 4 niveaux.
Dans le logiciel Revit, le paramètre ‘Code d’assemblage’ est compatible avec
ce standard.
Le BIM Manager se réserve le droit d’exploiter les modèles selon ce format si le
paramètre ‘Code d’assemblage’ a été renseigné par le contributeur et que
celui-ci en transmet l’accord ‘exploitation au BIM Manager, pour son modèle.
 STANDARDS RELATIFS À LA CLASSIFICATION DES OBJETS BIM

MasterFormat (reconnu aussi comme OmniClass 22) est un standard pour

l’organisation des spécifications pour un projet de construction. Il dispose une
arborescence à 4 niveaux.
Cette arborescence de projet pourra être utilisée pour définir les différents types
de travail en phase travaux.
Dans le logiciel Revit, le paramètre ‘Note d’identification’ est compatible avec ce
standard.
Le BIM Manager se réserve le droit d’exploiter les modèles selon ce format si le
paramètre ‘Note d’identification’ a été renseigné par le contributeur et que celui-
ci en transmet l’accord ‘exploitation au BIM Manager, pour son modèle.
 STANDARDS RELATIFS À LA CLASSIFICATION DES OBJETS BIM

OmniClass 23 est un standard pour classifier les produits dans l’industrie du

bâtiment. Il dispose une arborescence à 7 niveaux.
Cette arborescence de projet pourra être utilisée pour définir les exigences sur les
attributs de différents produits. (Avec les supports d’OmniClass 49).
Dans le logiciel Revit, le paramètre ‘Numéro OmniClass’ est compatible avec ce
standard.
Le BIM Manager se réserve le droit d’exploiter les modèles selon ce format si le
paramètre ‘Numéro OmniClass’ a été renseigné par le contributeur et que celui-
ci en transmet l’accord d’exploitation au BIM Manager, pour son modèle
 STANDARDS RELATIFS À LA CLASSIFICATION DES OBJETS BIM

COBie (Construction Operations Building Information Exchange) est

standard et spécification internationalement reconnus, COBie est développé pour
améliorer la gestion post-construction pour les gestionnaires de patrimoine. Tel
est un exemple un tableau COBie
Avec le tableau Excel, on pourra consulter les types d’éléments, les éléments, les
systèmes, les locaux, les espaces et les zones du projet, ainsi que leurs
propriétés.
Dans le logiciel Revit, le tableau COBie pourra être généré à partir du modèle
Revit avec ‘COBie Extension’.
Le BIM Manager se réserve le droit d’exploiter les modèles selon ce format si le
contributeur en transmet l’accord d’exploitation au BIM Manager, pour son
modèle.
 STANDARDS RELATIFS À LA CLASSIFICATION DES OBJETS BIM

BIMétré est format d'échange qui permet d'exporter les bases d'ouvrages des
logiciels de devis vers des logiciels de métré et estimation et d’intégrer en retour
les quantités ou cadres de bordereaux généré dans les solutions de devis et/ou
de gestion pour les entreprises.
STANDARDS RELATIFS À LA CLASSIFICATION DES OBJETS BIM
