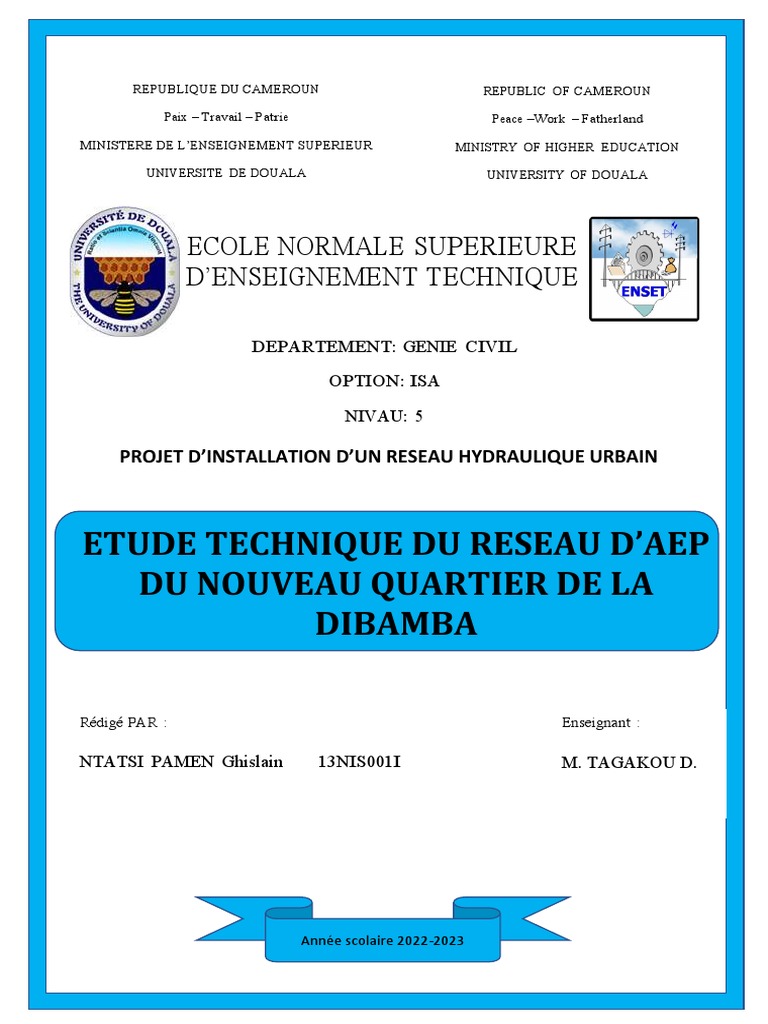

REPUBLIQUE DU CAMEROUN REPUBLIC OF CAMEROUN

Paix – Travail – Patrie Peace –Work – Fatherland

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR MINISTRY OF HIGHER EDUCATION

UNIVERSITE DE DOUALA UNIVERSITY OF DOUALA

ECOLE NORMALE SUPERIEURE

D’ENSEIGNEMENT TECHNIQUE

DEPARTEMENT: GENIE CIVIL

OPTION: ISA

NIVAU: 5

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN

ETUDE TECHNIQUE DU RESEAU D’AEP

DU NOUVEAU QUARTIER DE LA
DIBAMBA

Rédigé PAR : Enseignant :

NTATSI PAMEN Ghislain 13NIS001I M. TAGAKOU D.

Année scolaire 2022-2023

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

SOMMAIRE

I – INTRODUCTION
II - PRESENTATION DE LA ZONE D’ETUDE
II-1) SITUATION GEOGRAPHIQUE ET TOPOGRAPHIQUE
II-2) SITUATION CLIMATOLOGIQUE
III - LE LOTISSEMENT OBJET DE L’ETUDE
IV - DIMENSIONNEMENT DU RESEAU DE DISTRIBUTION
IV-1) ESTIMATION DES BESOINS EN EAU
IV-2) DIMENSIONNEMENT DU CHATEAU D’EAU
IV-2-1) EMPLACEMENT DU RESERVOIR
IV-2-2) DIMENSIONNEMENT DE RESERVOIR
IV-3) DIMENSIONNEMENT DU RESEAU DE DISTRIBUTION
IV-3-1) CALCUL DES DEBITS DE ROUTE
IV-3-2) CALCUL DES DEBITS NODAUX
IV-4) ETUDE DU RESEAU DU SITE
IV-4-1) PRESENTATION
IV-4-2) DONNEES SAISIES
IV-4-3) RESULTATS OBTENUS
V - CONCLUSION
REFERENCES BIBLIOGRAPHIQUES

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 1

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

I- INTRODUCTION
L’étude de l’existant est une démarche très importante qui matérialise l’acquisition et
le traitement des données. Pour cela il faut avoir une vue claire et nette, des objectifs et des
besoins pour notre analyse.
Nous allons présenter la commune de la Dibamba, en indiquant sa situation
géographique, sa topographie, son climat et la situation géologique. Puis, nous allons
détermine les besoins en eaux potables.
On va faire des notes de calcul pour vérifier le bon fonctionnement du réseau (assurer
la pression et la vitesse).

II- PRESENTATION DE LA ZONE D’ETUDE

II-1) SITUATION GEOGRAPHIQUE ET TOPOGRAPHIQUE

Commune de la DIBAMBA se trouve dans la Région du Littoral. Elle est l’une des neuf
(09) Communes que compte le Département de la Sanaga Maritime. Elle a été créée le 24 Avril
2007 par décret présidentiel n° 2007/117. La Commune de la DIBAMBA, située dans la Nord-
ouest du Département de la Sanaga Maritime se trouve à 15 km d’Edéa, Chef-lieu du
Département de la Sanaga Maritime, à 30 km de Douala, Chef-lieu de la Région du Littoral et
à 215 km de Yaoundé capitale du Cameroun. La Commune de la DIBAMBA a une superficie
de 1600 km2 et est traversée la Route Nationale N°3 (RN3) reliant la Capitale du Cameroun au
chef-lieu de la Région du Littoral sur environ 30km. Elle est limitée :

• Au Nord par les Communes de Yabassi et Yingui ;

• Au Sud les Communes de Dizangué et Edéa IIème ;
• A l’est par la commune d’Edéa IIème ;
• A l’Ouest par la Commune de Douala IIIème

Figure 3.1 : Localisation de la commune de Dibamba

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 2

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

Figure 3.2 : Situation topographique de la zone d'étude

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 3

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

II-2) SITUATION CLIMATOLOGIQUE

La région d’étude est caractérisée par un climat tropical humide, constitué de deux
grandes saisons bien distinctes à savoir une saison sèche qui dure entre 4 et 5 mois et une
saison de pluies qui dure généralement de mars à octobre. dont les précipitations sont plus
importantes en saison pluvieuse. La classification de Koppen-Geiger est de type Csa .Pour
les précipitations, la moyenne annuelle des pluies est de l’ordre de 313.61 mm. Alors que la
température minimum atteint 24°C et des maxima de 28°C, Le mois de Juillet est le mois le
plus froid tandis que le mois de Janvier est le mois le plus chaud de l’année. Les vents qui
soufflent sur la zone d’étude ont, selon leur direction, diverses origines :
v Vents du Nord En saison pluvieuse, ces vents secs et froids pénètrent la zone d'étude; ils
favorisent les chutes de précipitations à plus de 1 400 mètres d'altitude à la Dibamba.
v Vents d'Ouest Ce sont les vents dominants. Ils soufflent du sud-ouest au nord-ouest. Une
grande partie des précipitations provient de l'ascendance forcée de ces masses d'air, ce qui
permet à la zone de Dibamba d'être relativement arrosée.
v Vents du Sud Secs et chauds, les vents du Sud qui soufflent surtout en saison sèche,
ramènent avec eux une quantité appréciable de sable et de limon.

III- LE LOTISSEMENT OBJET DE L’ETUDE

Les terrains lotis, situés dans la commune de la Dibamba au lieu-dit 19 mai. Le
lotissement est composé de «165» lots, numérotés de 1 à 165 sur le plan. Le tableau suivant
montre la répartition des surfaces dans le lotissement :
Tableau 3.1 : La répartition des surfaces dans le lotissement.

N° LOT SUPERFICIE (m²) DESTINATION

1-165 18 600.00 m2 Habitation individuelle

Voie de distribution 13 681.00 m²

Superficie équipement 3122.00 m ²

Superficie espace public 646.00 m²

Zone de servitude 00.00 m²

Total 36 049.00 m²

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 4

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

Figure 3.3 : Plan de lotissement d'étude.

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 5

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

IV- DIMENSIONNEMENT DU RESEAU DE DISTRIBUTION

Le distributeur d’eau potable a toujours le souci de couvrir les besoins des
consommateurs, en quantité et qualité suffisantes. Il a aussi le souci de veiller à la bonne
gestion et à la perfection de toutes les infrastructures concourant l’approvisionnement en
eau.
L’objectif du calcul d’un réseau de distribution est la détermination des paramètres
géométriques et hydrauliques des canalisations formant le réseau de distribution c'est-à-dire
le diamètre D (m), le gradient de la perte de charge J, la vitesse de l’écoulement v (m/s) en
fonction d’une répartition arbitraire des débits Q (m3/s) puis la vérification de la pression au
sol au niveau de chaque nœud. Un très bon calcul avec une bonne réalisation facilitent
largement la taches aux gérants des réseaux et font satisfaction des abonnés [5].
IV-1) ESTIMATION DES BESOINS EN EAU
v Les besoin en eau sont calculés en se basant sur une dotation de 250 l/j/Hab.
v Pour l’estimation de la population on prend sept habitants pour chaque logement.
v Selon RGHP le taux d ‘accroissement est indiqué comme suit : entre (2.6 - 2.65) % par
an pour le long terme.
v Les besoin dès l’équipement sont estimés à 20 % des besoins domestiques.
Tableau 3.2 : Résultats de calcule pour les besoin en eau

Nombre de logement 165

Population 4022
Dotation (l/j/hab) 250
Besoin domestique (l/s) 8
Besoin des équipements (l/s) 1.6
Débit moyen Qmoy (l/s) 9.6
Coefficient de pointe Kp 2.31
Débit pointe (l/s) 22
la somme des longueurs des tronçons (m) 2793.17
Débit spécifique (l/s) 0.008

IV-2) DIMENSIONNEMENT DU CHATEAU D’EAU

IV-2-1) EMPLACEMENT DU RESERVOIR
L’emplacement du réservoir tient compte du relief permettant d’obtenir des dépenses
minimales des frais d’investissement et l’exploitation. Donc, on est amené à prendre en
considération les facteurs suivants :
v Le point le plus bas à alimenter.
v La hauteur maximale des immeubles (bâtiment).

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 6

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

v Les pertes de charge à partir du réservoir jusqu’au point le plus défavorable de

l'agglomération en question.
Dans le cadre de ce projet, nous optons pour un réservoir surélevé avec une coupole
cylindrique et un radier plat.

IV-2-2) DIMENSIONNEMENT DE RESERVOIR

Pour le calcul de volume on a :
VRéservoir = V con + Vincendie + Vsécurité
v V con : 100% de la consommation maximale journalière dans le cas d’une
agglomération rurale dans notre cas en a Vcon =838.95 m3.
v
Vincendie : La réserve minimale à prévoir est 120 m3 pour chaque réservoir.
v Vsécurité : 5% Qmoy j, dans notre cas en a Vsécurité= 41.95 m3.
Donc le volume de réservoir VRéservoir = 1000 m3
Des études menées concernant les réservoirs ont permis d'établir des relations entre
certaines dimensions de la cuve :
On a :
1/3
D = 1.405 x (Vréservoir)
Avec :
v d : diamètre intérieur de la cuve.
v V : volume de réservoir.
Comme nous disposons d'un réservoir de 1000 m3, alors on a : d= 14 m
Pour la paroi, on prend une épaisseur de 150 mm ; ep= 150 mm, soit un diamètre
extérieur du cylindre D, avec :
D = d + 2 x 0.150
DIAMETRE = 14.3 m

Quant à la hauteur de l'eau dans le réservoir h0, est donnée par :

= = = 6.49 m =

La hauteur libre du niveau de l'eau jusqu'à la couverture est déterminée par la

relation suivante :
h1= 0.1 x Diamètre h1= 0.1 x 14 h1=1.4 m

Donc, la hauteur totale du cylindre est H = h0 + h1 = 7.9 m

H=7.9 m

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 7

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

IV-3) DIMENSIONNEMENT DU RESEAU DE DISTRIBUTION

IV-3-1) CALCUL DES DEBITS DE ROUTE
Les résultats des débits de route sont donnés dans le tableau suivant :
Tableau 3.3 : Résultats de calcul de débit en route

TRONCON LONGUEUR Qsp Qr

R--1 213 0,008 1,653592
01-02 80 0,008 0,621068
02-03 40 0,008 0,311155
03-04 40 0,008 0,311077
04-05 40 0,008 0,310689
05-06 30 0,008 0,235773
07-08 41 0,008 0,315813
08-09 39,82 0,008 0,309136
9--10 39,92 0,008 0,309913
10--11 40,27 0,008 0,31263
11--1 127,1 0,008 0,986721
06-07 98 0,008 0,760808
7--14 81 0,008 0,626657
14--13 59 0,008 0,455475
12--6 79 0,008 0,617031
14--15 58 0,008 0,453457
15--16 39 0,008 0,301373
16--17 41 0,008 0,314493
17--18 40 0,008 0,310534
18--19 116 0,008 0,902877
19--20 40 0,008 0,313173
20--21 40 0,008 0,312552
12--13 39 0,008 0,305255
13--21 40 0,008 0,310301
19--23 117 0,008 0,906759
23--22 41 0,008 0,316744
22--12 238 0,008 1,844571
23--24 39 0,008 0,304245
24--25 24 0,008 0,184923
25--26 99 0,008 0,766863
26--27 104 0,008 0,808941
27--22 80 0,008 0,619437
2--28 60 0,008 0,466655
3--29 59 0,008 0,457183
4--30 58 0,008 0,45206
10--31 48,5 0,008 0,376833
9--32 48,4 0,008 0,375513
8--33 47,76 0,008 0,370777
21--34 49,21 0,008 0,382034
20--35 48,83 0,008 0,379084
16--36 49 0,008 0,379084
17--37 49 0,008 0,379162
23--38 37 0,008 0,286079
24--39 36 0,008 0,281499

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 8

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

IV-3-2) CALCUL DES DEBITS NODAUX

Les résultats des débits de route sont donnés dans le tableau suivant :
Tableau 3.4 : Résultat de calcul des débits nodaux

N° nœud Qc (l/s) Qn (l/s)

n01 22 22
n02 9.97 10.31
n03 9.19 9.36
n04 8.42 8.6
n05 7.66 7.9
n06 7.42 7.6
n07 6.40 7
n08 7.08 7.3
n09 7.76 8
n10 8.45 8.7
n11 8.76 9.31
n12 6.04 6.21
n13 2.15 2.4
n14 5.77 6.8
n15 5.31 5.7
n16 5.01 5.3
n17 4.32 4.5
n18 3.63 4
n19 2.73 3.25
n20 0.7 0.9
n21 1.38 1.6
n22 1,74 2
n23 1.82 2.5
n24 1.23 1.5
n25 0.76 0.9
n26 0 0.4
n27 0.8 1
n28 0 0.5
n29 0 0.5
n30 0 0.5
n31 0 0.4
n32 0 0.4
n33 0 0,4
n34 0 0,4
n35 0 0,4
n36 0 0,4
n37 0 0,4
n38 0 0,3
n39 0 0,3

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 9

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

IV-4) ETUDE DU RESEAU DU SITE

IV-4-1) PRESENTATION
Le dimensionnement est effectué par le logiciel EPANET ; qui est un logiciel de
simulation du comportement hydraulique et qualitatif de l’eau sur de longues durées dans les
réseaux sous pression. Un réseau est un ensemble de tuyaux, nœuds (jonctions de tuyau),
pompes, vannes, bâches et réservoirs. EPANET calcul le débit dans chaque tuyau, la pression
chaque nœud, le niveau de l’eau dans les réservoirs, et la concentration en substances
chimiques dans les différentes parties du réseau, au cours d’une durée de simulation divisé
en plusieurs Étapes. Le logiciel est également capable de calculer les temps de séjour et de
suivre l’origine de l’eau.
Dans le cadre de notre étude, le logiciel doit nous permettre d’avoir la meilleure
conception réseau qui assure les débits, les diamètres, les pressions et les vitesses les plus
convenables possible [21].
IV-4-2) DONNEES SAISIES
v LONGUEUR DES CONDUITES
L’unité de longueur utilisée pour les tuyaux est le mètre. La construction du réseau a
été facilitée par le fait qu’il m’a été possible d’importer un fichier comme fond d’écran
représentant mon réseau. Ainsi, nous avons pu plus facilement représenter le réseau. Ensuite,
il a fallu entrer la longueur de chaque tronçon, récupéré depuis un fichier AutoCAD qui
montre le plan de situation de la zone d’étude.
Tableau 3.5 : Les longueurs des tronçons de notre réseau

N° Tronçon Long (m) N° Tronçon Long (m)

R-- 1 213 12 --13 39
01-02 40 13 --21 40
02-03 40 19 --23 117
03-04 40 23 --22 41
04-05 40 22 --12 238
05-06 30 23 --24 39
07-08 41 24 --25 24
08-09 39,82 25 --26 99
9-- 10 39,92 26 --27 104
10-- 11 40,27 27 --22 80
11-- 1 127,1 2-- 28 60
06-07 98 3-- 29 59
7-- 14 81 4-- 30 58
14-- 13 59 10 --31 48,5
12-- 6 79 9-- 32 48,4
14-- 15 58 8-- 33 47,76
15-- 16 39 21 --34 49,21
16-- 17 41 20 --35 48,83
17-- 18 40 16 --36 49
18-- 19 116 17 --37 49
19-- 20 40 23 --38 37
20-- 21 40 24 --39 36

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 10

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA
v DEMANDE DE BASE DES NŒUDS
Paramètre propre aux nœuds : il s’agit d’insérer la demande en eau dans chacun
d’eux en l/s, en faisant appel au tableau 04.
v DIAMETRES DES CONDUITES
Le second paramètre à introduire est le diamètre interne des tuyaux en mm. Ce
paramètre sera saisi dans un premier temps sans précaution car c’est pendant la simulation
qu’on va le changer jusqu’à avoir les vitesses et les pressions nécessaires.
v RUGOSITE DES CONDUITES
Puisque nous allons calculer les pertes de charge par la formule de Darcy-Weisbach
car théoriquement c’est la plus correcte, nous attribuerons un coefficient de rugosité de 0,004
mm à tous les tronçons.
v ALTITUDE DES NŒUDS
C’est la première caractéristique à saisir pour un nœud, nous avons pu déterminer ces
cotes au sol en se basant sur un fichier Covadis sur lequel on a reporté le levé topographique
du site de l’étude. Son unité est le mètre. Le tableau suivant donne les altitudes en m des
nœuds.
Tableau 3.6 : Les altitudes en (m) des nœuds

N° Nœud Altitude (m) N° Nœud Altitude (m)

Réservoir 1263.00 20 1242.41

1 1245.13 21 1243.08
2 1244.49 22 1244.25
3 1244.15 23 1239.82
4 1245.09 24 1239.85
5 1243.63 25 1234.98
6 1245.47 26 1228.87
7 1241.61 27 1243.37
8 1241.00 28 1243.02
9 1240.54 29 1243.43
10 1240.08 30 1243.8
11 1239.62 31 1243.02
12 1244.63 32 1243.43
13 1243.63 33 1243.8
14 1241.81 34 1241.51
15 1238.85 35 1241.01
16 1238.99 36 1241.51
17 1238.72 37 1241.01
18 1238.37 38 1238.74
19 1241.75 39 1237.28

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 11

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

IV-4-3) RESULTATS OBTENUS

Pour chaque nœud on aura les données concernant la charge totale est la pression en
mètres, tandis que pour les conduites les résultats de la simulation porteront sur la vitesse en
m/s et les pertes de charge en m/km.

Pour la simulation, notre réseau est détaillé sur le logiciel Autocad (La longueur, le
diamètre et l’altitude des nœuds) puis nous l’avons transféré sur le logiciel EPANET à l’aide
de EPACAD, un logiciel gratuit qui nous a permis de convertir les fichier AUTOCAD en
fichier EPANET Après avoir introduit toutes les données appropriées aux nœuds et aux
tronçons, l’étape suivante est la validation du modèle hydraulique. EPANET affiche des
messages spécifiques, soit des messages d’avertissement soit des messages d’erreur, quand
le programme est confronté des problèmes lors de l’exécution d’une analyse hydraulique ou
d’une analyse de la qualité Les problèmes les plus fréquents sont
[21] :
v Les pompes ne peuvent pas fournir le débit ou la charge hydraulique demande :

EPANET affiche un message d’avertissement si la demande au niveau d’une pompe

excède les valeurs de sa courbe caractéristique.

v Le réseau est déconnecté : EPANET considère un réseau comme déconnecté s’il est
impossible de fournir de l’eau aux nœuds de demande.

v Il y a des pressions négatives : EPANET affiche un message d’avertissement s’il trouve

des pressions négatives dans des nœuds ou la demande est positive.

v Système non équilibré : Le système n’atteint pas l’Équilibre si EPANET ne peut pas
converger vers une solution hydraulique en un nombre prédéterminé d’itérations.

v Équations sans solution : EPANET affiche une Erreur 110 si un instant donné du calcul
s’il n’y a pas de solution pour les équations d’équilibre et de conservation des flux et de
l’énergie du réseau. Cet état peut arriver si une partie du système demande de l’eau sans
qu’il y ait une connexion physique avec une source d’eau. Dans ces cas particuliers, vous
verrez également un message avertissant qu’une partie du réseau est déconnecte.
L’absence de solution peut aussi être la conséquence de valeurs irréalistes pour certaines
propriétés du réseau.
Si un message d’erreur s’affiche donc il faut revoir les données d’entrée et s’en assurer,
sinon la simulation sera révélée réussie et il ne reste que de changer les diamètres des tuyaux
préalablement insérés pour ceux qui sont en dehors de la fourchette des vitesses et pressions.
Une fois la simulation réussie nous avons obtenu les résultats suivants concernant :

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 12

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA
v Résultats sur les États Des Nœuds :
Tableau 3.7 : État des nœuds du réseau par simulation hydraulique

N° Nœud Altitude(m) Demande (l/s) Charge (m) Pression (m)

R 1263 - 1263 0
1 1245.13 22 1261,47 16.34
2 1244.49 10.31 1261,25 16.86
3 1244.15 9.36 1260,93 16,88
4 1245.09 8.6 1260,67 15,68
5 1243.63 7.9 1260,3 14,34
6 1245.47 7.6 1260,08 14,97
7 1241.61 7 1259,4 18,41
8 1241.00 7.3 1259,57 19,2
9 1240.54 8 1259,86 19,82
10 1240.08 8.7 1260,12 20,44
11 1239.62 9.31 1260,46 21,24
12 1244.63 6.21 1259,86 15,68
13 1243.63 2.4 1259,62 16,44
14 1241.81 6.8 1259,08 18,01
15 1238.85 5.7 1258,94 20,73
16 1238.99 5.3 1258,8 20,36
17 1238.72 4.5 1258,61 20,54
18 1238.37 4 1258,38 20,5
19 1241.75 3.25 1259,02 17,95
20 1242.41 0.9 1259,15 17.37
21 1243.08 1.6 1259,34 16,82
22 1244.25 2 1258,19 14,53
23 1239.82 2.5 1258,01 18,81
24 1239.85 1.5 1257,73 18,51
25 1234.98 0.9 1257,5 23,21
26 1228.87 0.4 1257,43 29,28
27 1243.37 1 1257,46 14,81
28 1243.02 0.5 1261,86 18.02
29 1243.43 0.5 1260,55 17,3
30 1243.8 0.5 1260,3 16,67
31 1243.02 0.4 1259,91 17.33
32 1243.43 0.4 1259,65 16,76
33 1243.8 0,4 1259,36 16,24
34 1241.51 0,4 1259,12 18,22
35 1241.01 0,4 1258,94 18.61
36 1241.51 0,4 1258,58 17,67
37 1241.01 0,4 1258,4 18,08
38 1238.74 0,3 1257,97 19,81
39 1237.28 0,3 1257,7 21

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 13

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

Figure 3.4 : Schéma illustratif du résultat de la simulation hydraulique Pression

 ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA
v Résultats Sur Etats Des Arcs Ou Des Conduites
Tableau 3.3: Etat des ARCS du réseau par simulation hydraulique

Tronçon Longueur Dext (mm) e (mm) Dint (mm) V J (m/km)

R--1 213 400 36,3 327,4 1,89 7.17
01-02 40 400 36,3 327,4 1,2 3.09
02-03 40 315 28,6 257,8 1,72 7.98
03-04 40 315 28,6 257,8 1,53 6.45
04-05 40 315 28,6 257,8 1,36 5.17
05-06 30 315 28,6 257,8 1,21 4.17
07-08 41 90 8,2 73,6 0,51 4.37
08-09 39,82 160 14,6 130,8 0,73 3.90
9--10 39,92 200 18,2 163,6 0,87 4.00
10--11 40,27 200 18,2 163,6 1,3 8.47
11--1 127,1 250 22,7 204,6 1,12 4.79
06-07 98 200 18,2 163,6 0,92 4.16
7--14 81 200 18,2 163,6 0,69 2.46
14--13 59 160 14,6 130,8 0,74 4.42
12--6 79 315 28,6 257,8 0,69 1.25
14--15 58 200 18,2 163,6 0,87 4.05
15--16 39 160 14,6 130,8 0,93 6.11
16--17 41 160 14,6 130,8 0,51 2.12
17--18 40 75 6,8 61,4 0,66 9.70
18--19 116 75 6,8 61,4 0,69 7.16
19--20 40 160 14,6 130,8 0,54 2.16
20--21 40 160 14,6 130,8 0,66 2.91
12--13 39 200 18,2 163,6 1,09 6.28
13--21 40 160 14,6 130,8 0,79 4.26
19--23 117 75 6,8 61,4 0,67 9.15
23--22 41 110 10 90 0,6 3.87
22--12 238 125 11,4 102,2 0,84 6.46
23--24 39 90 8,2 73,6 0,7 6.88
24--25 24 63 5,8 51,4 0,57 7.04
25--26 99 63 5,8 51,4 0,14 0.43
26--27 104 63 5,8 51,4 0,05 0.28
27--22 80 63 5,8 51,4 0,54 7.59
2--28 60 50 4,6 40,8 0,38 5.09
3--29 59 50 4,6 40,8 0,38 5.09
4--30 58 50 4,6 40,8 0,38 5.09
10--31 48,5 50 4,6 40,8 0,31 3.45
9--32 48,4 50 4,6 40,8 0,31 3.45
8--33 47,76 50 4,6 40,8 0,31 3.45
21--34 49,21 50 4,6 40,8 0,31 3.45
20--35 48,83 50 4,6 40,8 0,31 3.45
16--36 49 50 4,6 40,8 0,31 3.45
17--37 49 50 4,6 40,8 0,31 3.45
23--38 37 50 4,6 40,8 0,23 2.10
24--39 36 50 4,6 40,8 0,23 2.10

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 15

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

Figure 3.5 : Schéma illustratif du résultat de la simulation hydraulique Vitesse

ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

Figure 3.6 : Schéma illustratif du résultat de la simulation hydraulique Diamètre

 ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

V- CONCLUSION
L’utilisation des logiciels informatiques (EPANET, AutoCAD, COVADIS,
EPACAD) dans le calcul des réseaux d’AEP a certainement changer la qualité des résultats
qui se basaient auparavant sur les applications numériques de diverses formules de calcul.
Dans ce chapitre, on a fait le dimensionnement du réseau composé de cinq (05) mailles
et certaines ramifications, toute en respectant les normes d’écoulement.
Les résultats obtenus vérifient les conditions d’écoulement en matière de vitesse et de
pression.
v La vitesse minimale dans les conduites principales doit être égale à 0,5 m/s.

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 18

 ETUDE TECHNIQUE DU RESEAU D’AEP DU NOUVEAU QUARTIER DE LA DIBAMBA

REFERENCES BIBLIOGRAPHIQUES

[1] : Cours AEP, Institue des techniciens spécialisés en génie rural et topographie, MEKNES
2008
[2] : OUSSAMA KHELIEL ; dimensionnement du réseau d’alimentation en eau potable de
secteur route TOUGGOURT – EL OUED – ; Thèse de master ; JUIN 2015

[3] : BONIN J ; « hydraulique urbaine appliqués aux agglomérations de petite et moyenne

importance »Eyrolles, paris, 1977
[4] : BOUHENICHE RIDA, Mise à jour de programme CRDEP.MMR, Thèse de Master,
2016

PROJET D’INSTALLATION D’UN RESEAU HYDRAULIQUE URBAIN 19
