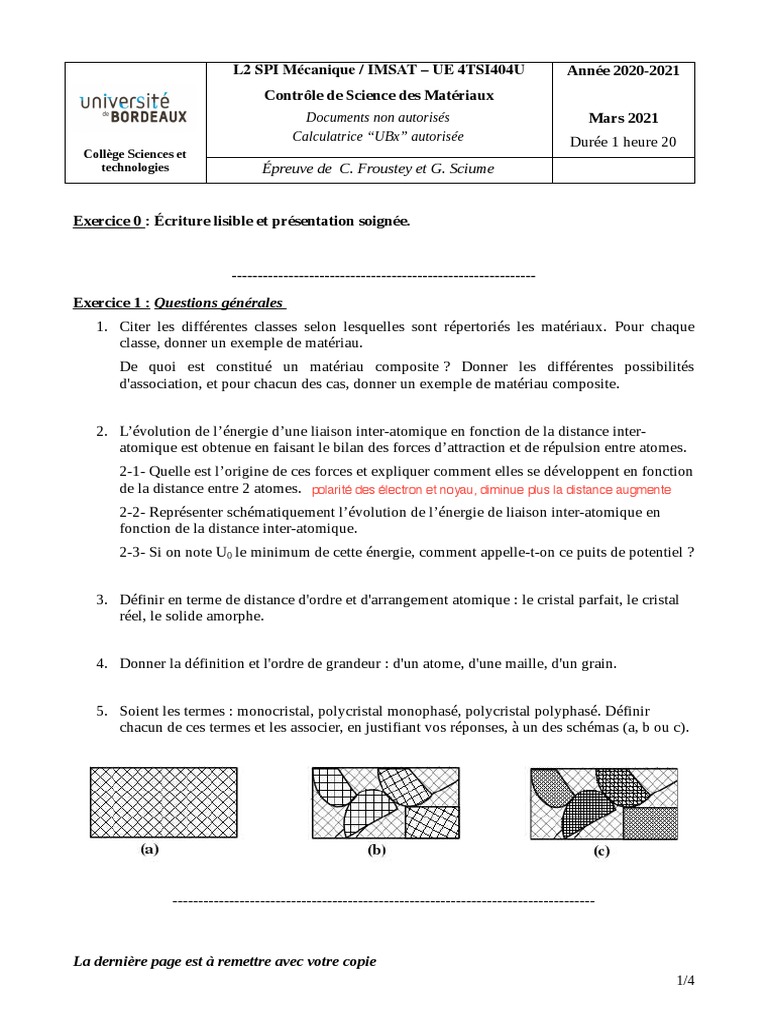

L2 SPI Mécanique / IMSAT – UE 4TSI404U Année 2020-2021

Contrôle de Science des Matériaux


Documents non autorisés Mars 2021
Calculatrice “UBx” autorisée Durée 1 heure 20
Collège Sciences et
technologies Épreuve de C. Froustey et G. Sciume

Exercice 0 : Écriture lisible et présentation soignée.

-----------------------------------------------------------
Exercice 1 : Questions générales
1. Citer les différentes classes selon lesquelles sont répertoriés les matériaux. Pour chaque
classe, donner un exemple de matériau.
De quoi est constitué un matériau composite ? Donner les différentes possibilités
d'association, et pour chacun des cas, donner un exemple de matériau composite.

2. L’évolution de l’énergie d’une liaison inter-atomique en fonction de la distance inter-


atomique est obtenue en faisant le bilan des forces d’attraction et de répulsion entre atomes.
2-1- Quelle est l’origine de ces forces et expliquer comment elles se développent en fonction
de la distance entre 2 atomes. polarité des électron et noyau, diminue plus la distance augmente
2-2- Représenter schématiquement l’évolution de l’énergie de liaison inter-atomique en
fonction de la distance inter-atomique.
2-3- Si on note U0 le minimum de cette énergie, comment appelle-t-on ce puits de potentiel ?

3. Définir en terme de distance d'ordre et d'arrangement atomique : le cristal parfait, le cristal


réel, le solide amorphe.

4. Donner la définition et l'ordre de grandeur : d'un atome, d'une maille, d'un grain.

5. Soient les termes : monocristal, polycristal monophasé, polycristal polyphasé. Définir


chacun de ces termes et les associer, en justifiant vos réponses, à un des schémas (a, b ou c).

----------------------------------------------------------------------------------

La dernière page est à remettre avec votre copie


1/4
Exercice 2 : Choix d'un matériau pour un réservoir d'air comprimé
On s'intéresse à un réservoir d'air comprimé modélisé par un tube (cylindrique creux), dont les
extrémités sont hémisphériques (2 demi-sphères creuses).
Le tube est de longueur L, de rayon extérieur R et d'épaisseur e. Les 2 demi-sphères sont également
de rayon extérieur R et d'épaisseur e. On fait l'hypothèse que R>>e (figure 1).
Sous l'action de la pression intérieure p du gaz comprimé, le réservoir est soumis à des contraintes
pR
de traction qui provoquent une déformation maximale du type : ε= .
Ee
E est le module d’Young du matériau et on notera sa masse volumique ρ .

Les dimensions L et R du réservoir sont fixées. La seule variable dimensionnelle est l'épaisseur e.

L'objectif est de minimiser la masse du réservoir pour une rigidité ( pε ) donnée.


1. Montrer que la masse du réservoir peut se mettre sous la forme : M =2 π ρ R e (2 R+ L)

2. Écrire la masse M en fonction de la rigidité ( pε ) du réservoir, des constantes du problème


et des caractéristiques matériau (E et ρ ) . En déduire un critère de choix pour répondre à
l'objectif.
3. A partir du tableau ci dessous, choisir le matériau le mieux adapté pour constituer le
réservoir.
Masse volumique
Module d’Young
Matériau -3
E en GPa ρ en kg . m
Acier 210 7800
Alliage d’aluminium 70 2700
Polymère renforcé fibres de verre : PRFV 40 2000
Polymère renforcé fibres de carbone : PRFC 270 1500

4. Donner l’expression du volume de gaz contenu dans un réservoir.


5. Application : on donne L=1 m , R=10−1 m , p=10 MPa , ε=10−3 . Calculer la masse et
l'épaisseur du réservoir le moins lourd. Calculer le volume de gaz que peut contenir ce
réservoir.

(On rappelle que la surface


d’une sphère vaut 4 π R2 )

Figure 1
--------------------------------------------------------------------------

La dernière page est à remettre avec votre copie


2/4
Nom : Prénom : Signature :

Exercice 3 : Essai de traction. A traiter sur cette feuille


On considère la figure 2 représentant le résultat d’un essai de traction.

1. Donner la définition et l’unité des mesures portées


sur les axes.
….............................................................................................
.................................................................................................
.................................................................................................
.................................................................................................
.................................................................................................
...............................…………………………………………..
….............................................................................................
Figure 2
...................................................………………………..........

2. Que représente la pente de la droite (OA). Préciser son unité.


…............................................................................................................................................................
................................................................................................................................................................
3. Définir les points A, A', B, C et P. Préciser leurs unités.
…............................................................................................................................................................
................................................................................................................................................................
…............................................................................................................................................................
..............................................................................................................................................................
………………………………………………………………………………………………………..
…............................................................................................................................................................
...............................................................................................................................................................
4. La courbe est-elle caractéristique d’un matériau ductile, fragile ? Justifier la réponse.
…............................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
5. Quelle est la différence entre une courbe de traction conventionnelle et une courbe de
traction vraie ? [cela signifie qu'il faut définir les valeurs vraies (ou rationnelles), les valeurs
conventionnelles (ou nominales), et démonter les relations qui les lient].
…............................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................

La dernière page est à remettre avec votre copie


3/4
................................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
.......................................................................................................................................................
On réalise 3 essais de traction sur une éprouvette en acier dont les dimensions sont les suivantes :
Longueur initiale de référence : L0 = 100 mm ; Section initiale circulaire de diamètre D0=13,82 mm.
L'acier a pour module d'Young E = 200 GPa = 2 105 MPa .
Après chacune des montées, on revient à effort nul.

6. A l'aide des données ci-dessus et des données présentes dans le tableau, compléter ce
tableau. Expliquer vos démarches et calculs.
Déformation
Force Déformation Déformation
Allongement Contrainte longitudinale
maxi longitudinale longitudinale
total atteint conventionnelle permanente
atteinte totale atteinte : élastique (retour
Δ L (mm) atteinte (MPa) εt (résiduelle ou
(N) élastique) : εe
plastique) : εp

Essai 1 45 . 103 0,15


Essai 2 60 . 103 0,2
Essai 3 90 . 103 1,6

…............................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
…............................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
…............................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
…............................................................................................................................................................

La dernière page est à remettre avec votre copie


4/4
Q1 : classes de matériaux

Les 3 classes de matériaux : métaux, polymères, céramiques


Un matériau composite est constitué d'une matrice et d'un
renfort. Matrice et renfort n'appartiennent pas à la même
classe de matériaux.
Exemples de matériaux sur le schéma.

Q2 : énergie de liaison


Les forces de liaison résultent d’une redistribution plus ou moins importante des électrons de valence autour
des noyaux atomiques impliqués dans la liaison.

Principe : soient 2 atomes A et B distants de r


Si r est grand: les électrons de A sont attirés par les charges (+) de B
les charges (+) de A sont attirées par les électrons de B
r > 3 rayons atomiques (atomes éloignés)
A
Soit Ua l’énergie électrostatique d’attraction : Ua= -
r
A0

Si r diminue : les électrons de A sont repoussés par les électrons de B


les charges (+) de A sont repoussées par les charges (+) de B
r < 3 rayons atomiques (atomes très proches)
B
Soit Ur l’énergie électrostatique de répulsion qui en résulte : U r=
rm
m=6 à 9

et il y a toujours le phénomène d’attraction caractérisé par l’énergie U a

Donc, quand r est faible, il y a compétition entre U a et Ur.

A B
Bilan énergie : U=U a +U r = - + m . U passe par un minimum U0 qui est l’énergie de cohésion de la
r r
matière, c’est un puits de potentiel. Pour cette énergie, les 2 atomes sont à une distance d’équilibre r 0 .
Q3 : L'état solide, ordre / désordre
- le cristal parfait ou idéal : c’est un monocristal. On observe un arrangement parfait des atomes à très
grande distance (infinie).
Exemple : le monocristal de silicium qui peut atteindre une longueur de 2m pour un diamètre de 0.2m
- le cristal réel : sa structure est régulière et périodique, mais il contient un grand nombre de défauts. Il est
généralement constitué de polycristaux qui sont des monocristaux ou grains reliés entre eux par des zones
moins ordonnées (joints de grains). L'ordre est à grand distance (très supérieure à 100 rayons atomiques).
Exemple : les métaux, les céramiques
- le solide amorphe : il est à l’état vitreux. C’est une forme instable de la matière, qui tend à évoluer vers le
cristal. On n’observe pas d’ordre à grande distance (3 à 10 rayons atomiques, comme dans un liquide).
Exemple : les verres minéraux (vitrage), les polymères (plexiglas), les verres métalliques

Q4 : atome / maille / grain


L’atome est la plus petite partie d'un corps simple pouvant se combiner chimiquement avec un autre. Il est
constitué d’un noyau composé de protons (charges positives (+)) et de neutrons. Autour du noyau gravitent
des électrons (charges négatives (-))
Ordre de grandeur : 10
−10
m

La maille est un volume de forme géométrique simple (cube, parallélépipède), définie par 3 vecteurs non
coplanaires et les angles entre ces vecteurs.
La maille contient toutes les informations (nombre et position des atomes) qui, translatées dans les 3
directions de l’espace, engendrent le réseau. a, b, c et les 3 angles sont les paramètres de maille.
Ordre de grandeur : 3 à 4⋅10
−10
m
En fonction des relations dans la maille entre les vecteurs et les angles, on
peut distinguer 7 systèmes cristallins différents.
Dans la maille il y a un noeud à chaque sommet. Si on place des noeuds
supplémentaires (au centre, au centre des bases, au centre des faces), on
obtient 14 réseaux distincts. Ce sont les réseaux de Bravais.
Tout cristal peut être décrit par un de ces réseaux.

grain : répétition périodique (et sans défaut) d'une maille, par translation, dans les 3 directions. C'est un
monocristal.
Ordre de grandeur : très variable, de 5⋅10−10 m à 10− 4 m

Q5 : monocristal / polycristal monophasé / polycristal polyphasé


Monocristal (a) : Répétition périodique (et sans défaut) de mailles. On obtient un réseau cristallin unique à
travers toute la pièce : un seul grain.
Polycristal :
C'est un ensemble de domaines monocristallins (grains) reliés par des joints de grains.
Un polycristal peut être :
• monophasé (b) : la phase est composée de plusieurs grains mais chaque grain a la même
composition physicochimique. Seule l'orientation change d'un grain à l'autre.
• polyphasé (c) : il existe plusieurs phases d'orientation et de composition différentes. Chaque phase
est composée de plusieurs grains d'orientation différentes mais de composition identique.
Rey : Détails calcul de la masse du réservoir :

* cylindre creux

fr2
"

se = -
T ( R - e )
R
= TR
?
-
T @
2
-
2 Re +
é )
?
°
= 2T Re -
Ie ± Etre car e. « R


Te
*
ve =
2T ERL volume de la partie
cylindrique

* sphère creuse
,
volume :

'

ÇA @ }
Vs =

f- à R _
-
e

?
rie +3
'

(
R -
e ) = R
?
_
3. Re _
es

vs =
f- T
(ske _
srè +
es
) ± terre car e « R

es
V matière =
2F e- RL + 4FR 2e = 2T
Reflet ) L

d' où masse du réservoir M 2T Re ( 2k L)


q
= +
:
Y Feuille2

Acier Alu PRFC PRFV

rho/E (SI) 3,71E-08 3,86E-08 5,00E-08 5,56E-09

K=2piR^2(2R+L) (SI) 7,54E-02 7,54E-02 7,54E-02 7,54E-02

Masse (kg) 2,80E+01 2,91E+01 3,77E+01 4,19E+00

epaisseur (m) 4,76E-03 1,43E-02 2,50E-02 3,70E-03

Vreservoir (matière) (m^3) 3,59E-03 1,08E-02 1,88E-02 2,79E-03

Vtotal (m^3) 3,56E-02 3,56E-02 3,56E-02 3,56E-02

Vgaz (m^3) 3,20E-02 2,48E-02 1,68E-02 3,28E-02

41 Volume de
gaz

✓ = Hotel Vmatiére
gaz
-

Untel i
cylindre plein + sphère pleine
?

Vidal = TR L
?
+
¥ FR

? ?

tgaz = TR L +
f- TR -
2A er (L + ER )

4 →
Les résultats sont ds le tableau -

Page 1
Nom : Prénom : Signature :

Exercice 3 : Essai de traction. A traiter sur cette feuille


On considère la figure 2 représentant le résultat d’un essai de traction.

1. Donner la définition et l’unité des mesures portées


sur les axes.
* axe horizontal déformation
: e-
AI
….............................................................................................
sans unité DL et L en m ( ou mm )
.................................................................................................
{
,
DL :
allongement L :
longueur initiale
.................................................................................................
,

axe vertical
* : contrainte A
feu MPa ( ou Pa)
.................................................................................................
Figure 2
F -
force appliquée
.................................................................................................
en N

) MPA
section initiale ( mur )
-

S
.................................................................................................
-

...............................................................................................
2. Que représente la pente de la droite (OA). Préciser son unité.
Module d' MPa / Gpa
Young ou Rigidité
…............................................................................................................................................................
E en -

................................................................................................................................................................
3. Définir les points A, A', B, C et P. Préciser leurs unités.
* A Limite d' élasticité ou d' écoulement en MPa
…............................................................................................................................................................

déformation résiduelle plastique )


'

A Limite à p % de MPa
................................................................................................................................................................
* ( en

contrainte à atteindre pour que après décharge il y ait p % de


…............................................................................................................................................................
déformation plastique
..............................................................................................................................................................
-

*
B vigilance mari mah (npa ) * c résistance ultime ( rupture ) en Apa
…............................................................................................................................................................
a

P Déformation
plastique pr le niveau de contraint A sans unité
................................................................................................................................................................
'

* . .

4. La courbe est-elle caractéristique d’un matériau ductile, fragile ? Justifier la réponse.


Matériau ductile admet de la
déformation plastique avant
…............................................................................................................................................................
car

rupture
................................................................................................................................................................
-

................................................................................................................................................................
5. Quelle est la différence entre une courbe de traction conventionnelle et une courbe de
traction vraie ? [cela signifie qu'il faut définir les valeurs vraies (ou rationnelles), les valeurs
conventionnelles (ou nominales), et démonter les relations qui les lient].
initiale
…............................................................................................................................................................
section
(
sa
tour =
Ça j
Eau =

9¥ La
longueur initiale
................................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
section courante
(
s
Krai
Es ; Email
de
¥
................................................................................................................................................................
= =

L
longueur courante
................................................................................................................................................................

La dernière page est à remettre avec votre copie


3/4
Relation Tueur , ivraie conservation volume
................................................................................................................................................................
*

solo SL
................................................................................................................................................................
=

Tuai -

Es =
Es .
¥ t.kz?tL=Teauv(EouvtN
................................................................................................................................................................
=

................................................................................................................................................................
* Errai =
{ de _

[¥ = lu
¥ =
Luc e) + -
t
-

to
to
................................................................................................................................................................
................................................................................................................................................................
.

Errai ln ft Ccouv )
................................................................................................................................................................
=

.......................................................................................................................................................
On réalise 3 essais de traction sur une éprouvette en acier dont les dimensions sont les suivantes :
Longueur initiale de référence : L0 = 100 mm ; Section initiale circulaire de diamètre D0=13,82 mm.
L'acier a pour module d'Young E = 200 GPa = 2 105 MPa .
Après chacune des montées, on revient à effort nul.

6. A l'aide des données ci-dessus et des données présentes dans le tableau, compléter ce
tableau. Expliquer vos démarches et calculs.
Déformation
Force Déformation Déformation
Allongement Contrainte longitudinale
maxi longitudinale longitudinale
total atteint conventionnelle permanente
atteinte totale atteinte : élastique (retour
Δ L (mm) atteinte (MPa) εt (résiduelle ou
(N) élastique) : εe
plastique) : εp
-3 -3
Essai 1 45 . 103 0,15 300 11f10 1.5.10 0

Essai 2 60 . 103 0,2 400 2 .


10-3 2 . 10
- ]
0

I
Essai 3 90 . 103 1,6 600 16.10-3 3
13.10
-
-

3. LO

?
so se 150mm
…............................................................................................................................................................
=

=

................................................................................................................................................................
Tueur = F-
Se
Erdal =

¥ .
Ce -

¥ Ep Er Ee
................................................................................................................................................................
.
-
-

…............................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
…............................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
…............................................................................................................................................................
................................................................................................................................................................
................................................................................................................................................................
…............................................................................................................................................................

La dernière page est à remettre avec votre copie


4/4

Vous aimerez peut-être aussi
