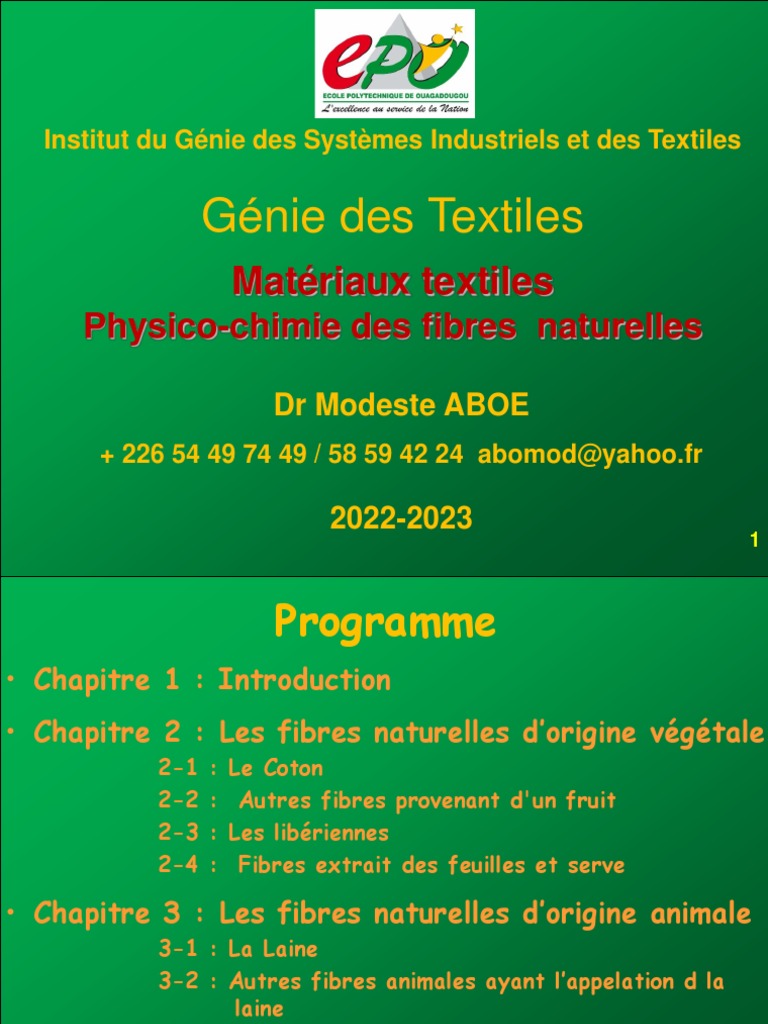

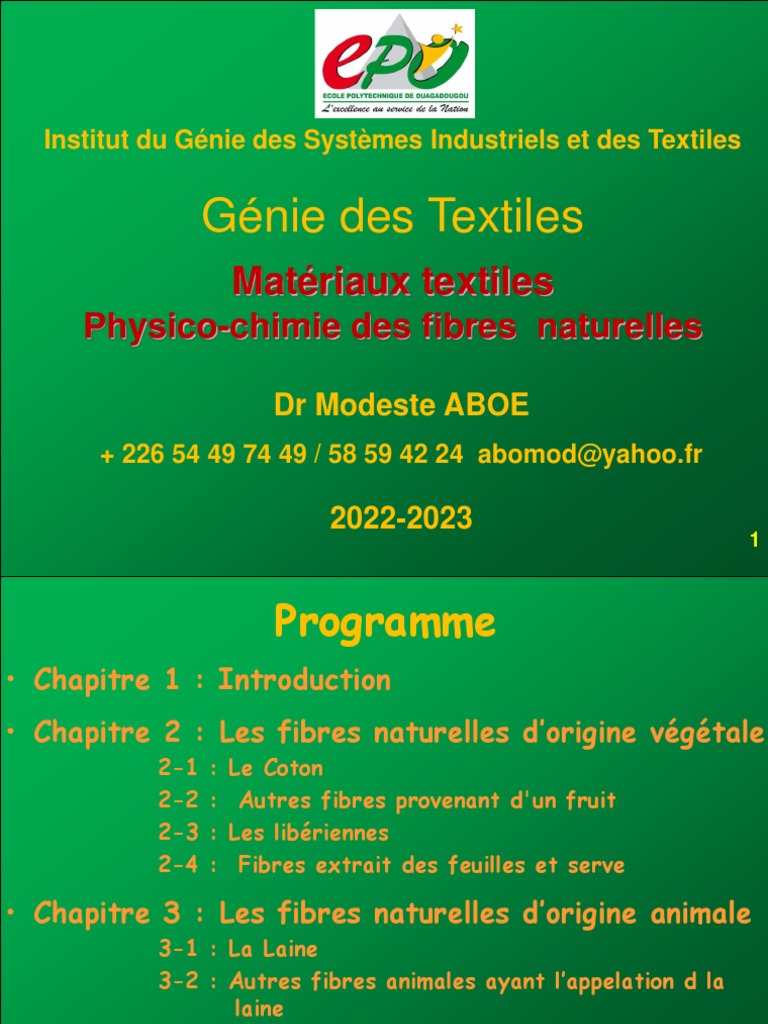

Institut du Génie des Systèmes Industriels et des Textiles

Génie des Textiles

Matériaux textiles
Physico-chimie des fibres naturelles

Dr Modeste ABOE
+ 226 54 49 74 49 / 58 59 42 24 abomod@yahoo.fr

2022-2023
1
 Programme
• Chapitre 1 : Introduction
• Chapitre 2 : Les fibres naturelles d’origine végétale
2-1 : Le Coton
2-2 : Autres fibres provenant d'un fruit
2-3 : Les libériennes
2-4 : Fibres extrait des feuilles et serve

• Chapitre 3 : Les fibres naturelles d’origine animale

3-1 : La Laine
3-2 : Autres fibres animales ayant l’appelation d la
laine
3-3 : La Soie

• Chapitre 4 : Les fibres naturelles d’origine minérale

L’amiante
2
Chap. 1 : INTRODUCTION

3
L’industrie textile ?

4
 Fibres

Filature

Tissage Maille Non tissés

Ennoblissement

Applications

Habillement Ameublement Technique

Répondre à un certain nombre
d’enjeux sociétaux majeurs

6
 Un enjeu sociétal majeur :
répondre aux besoins d’une
population mondiale croissante

7
8
Répartition de la population …
… projection en 2050

Source : World Population Prospects : The 2015 Revision, Population Division,

United Nations 9
 Le matériau textile

Quelque soit son

origine ...

…le matériau textile

est omniprésent
AWA MEITE Design

dans la vie de tous

les jours

10
17ème journée ACA
Le Textile ?

• Les fonctions
• La protection
• L’esthétique

11
Le Textile

• Les fonctions
• La protection

Quantité d’air emprisonnée

12
Le Textile

• Les fonctions
• L’esthétique

Texture - Couleur

13
Le Textile

• Les propriétés

Pour remplir les fonctions

14
 Propriétés
- Souplesse
- Légèreté - Entretien
- Perméable Physique
- Durabilité
- Reprise
- Non toxique
- Recyclage
- Coût
} Mécanique
Chimie
- Elec. Statique
- Propriétés M, F, C
- Couleur
15
Propriétés

• Le confort

16
Le confort
• Le pouvoir adiathermique
• La biocompatibilité
• La légèreté
• La souplesse
• Les solidités mécaniques
• L’aspect
• Le toucher
17
Le Pouvoir adiathermique

•Il est fonction du nombre de

microcellules d’air

• k = (R/r)2

18
La biocompatibilité
• Non toxicité
- Aspects chimiques
- macromolécules
- surface spécifique

• Hygiène
- Aspects physiques
- respiration : elle est fonction
du nombre de passages entre
les fibres : k = (R/r)2 19
La biocompatibilité
r1 r2

R
k = (R/r)2 20
MICRO
CLIMAT

Corps flux d’air

(peau)
température
humidité

Chaleur
Humidité
Transpiration (sueur=eau liquide)
(eau vapeur) 21
La légèreté

• Elle est fonction de la

densité apparente
- Densité du matériau

- Pouvoir couvrant

22
Les solidités mécaniques
•Type de macromolécules
• Contrainte en flexion
•Probabilité de rencontrer un
défaut
•Organisation - orientation
des macromolécules
23
Les fonctions implicites

• L’aspect
• Le toucher (La main)

24
L’aspect

• La couleur : fonction de la
surface spécifique
• La texture
- Régularité de masse
f : (1/N)1/2
- Pilosité et sa régularité
f : (1/N)1/2
25
L’aspect

- Pilosité et sa régularité
f : (1/N)1/2
26
Le toucher

• L’aspect textile : courbe en J

• L’état de surface
• La tenue au cisaillement
• La consistance

27
Le toucher

28
Le toucher
• L’état de surface

29
 Conclusions

• Le concept textile est

directement lié au diamétre des
matériaux

Il faut tendre vers des

matériaux de très faible diamètre
30
Fonctions
• Isolation

• Esthétique

31
 Propriétés
- Souplesse
- Légèreté - Entretien
- Perméable Physique
- Durabilité
- Reprise
- Non toxique
- Recyclage
- Coût
} Mécanique
Chimie
- Elec. Statique
- Propriétés M, F, C
- Couleur
32
Solutions
- Les membranes

m texturation
m perforations

33
Solutions
- les fibres
L L >>

34
Solutions
- les fibres
➢ Plus de diversité
➢ Plus de textures
➢ Plus de couleurs
➢ Plus de confort

35
 Conclusions
Il faut tendre vers des
fibres de très faible diamètre

• NOTION DES MICROFIBRES

36
Les enjeux …
… de la fibre

Quelle production ?

Quelle consommation ?

Quelle population ?

37
Les enjeux …
… de la fibre

Quelle production ?

Quelle consommation ?

Quelle population ?

8 025 137 311 personnes jeudi 13 octobre 2022

à 15 h 30 min et 58 s 38
Les enjeux …
… de la fibre

8,02 milliards 12,7 kg/an/habitant ?

>98 millions de tonnes / an

39
Origines des fibres

• Les naturelles

• Les chimiques

40
 Classification
Les naturelles

Végétales Animales Minérales

41
 Classification
Les naturelles

Végétales Animales Minérales

• Poils séminaux : coton, kapok
• Fibres libériennes : lin, jute, chanvre,
ramie
• Fibres dures : coco, sisal, alfa,
42
Classification

43
Classification

44
Classification

Doc : U_Sorbone 45
Classification

46
 Classification
Les naturelles

Végétales Animales Minérales

• Poils : laine (mouton)
poils animaux (caprins,camélidés,
rongeurs, ...)
• Secrétions : soie domestique
soie sauvage 47
Classification

48
Classification

49
Classification

50
Classification

51
 Classification
Les naturelles

Végétales Animales Minérales

•Amiante
•Tourbe

52
 Classification
Les naturelles

Végétales Animales Minérales

•Amiante
•Tourbe

53
 Classification
Les chimiques

Artificielles Synthétiques

54
 Classification
Les chimiques

Artificielles Synthétiques
• Obtenues sans transformation de la
formule chimique de base
MP filable Filage Fibres
Bois [cellulose] Viscose [cellulose]
55
 Classification
Les chimiques

Artificielles Synthétiques
• Cellulosiques : viscose, Modal, Lyocell,
acétate
• Protéiniques : végétale [ardril]
animale [lanital]
• Minérale : verre, métaux
56
 Classification
Les chimiques

Artificielles Synthétiques
• Obtenues avec transformation de la
formule chimique de base
MP de base MP filable Fibres

Synthèse Filage 57
 Classification
Les chimiques

Artificielles Synthétiques
• Polyamides [PA] - Nylon
• Polyesters [PET] [PETP] - Perlon
•Acryliques [PAN]
• Polyoléfines [PE], [PP]
• Elasthannes [PUE]
58
 Classification
Les chimiques

Artificielles Synthétiques
• Polyamides [PA] - Nylon
• Polyesters [PET] [PETP] - Perlon
•Acryliques [PAN]
• Polyoléfines [PE], [PP]
• Elasthannes [PUE]
59
Les enjeux …
… de la fibre
120000 Coton
Laine
100000
Cellulosiques
Synthétiques
1000 tonnes

80000
Total

60000

40000

20000

0
1900 1920 1940 1960 1980 2000 2020
années
60
Les enjeux …
… de la fibre
120000 Coton
Laine
100000
Cellulosiques
Synthétiques
1000 tonnes

80000
Total

60000

40000

20000

0
1900 1920 1940 1960 1980 2000 2020
années
61
Les enjeux …

62
Les enjeux …

63
Les enjeux …

64
Les enjeux …

… de la fibre

65
Doc. Marc RENNER
Les enjeux …
… de la fibre

Morphologie…
Mécanique …
Propriétés de surface…
Anisotropie…
Physico-chimie…
…des polymères
66
Doc. Marc RENNER
Les enjeux …
… de la fibre

Morphologie…
Mécanique …
Propriétés de surface…
Physico-chimie…
…des polymères

67
Doc. Marc RENNER
Le matériau fibreux

Des recherches se font,

sans répit, pour plus..

…de finesse,
Doc Industrie textile / TUT

de résistance,
de confort,
et pour…

… un développement durable
Doc Industrie textile / TUT

68
Les enjeux …
… de la fibre

Morphologie…
Mécanique …
Propriétés de surface…
Physico-chimie…
…des polymères

69
Doc. Marc RENNER
Le matériau fibreux

Des exemples...
…très performants !
dans la nature...

Photos Mike Ellison Clemson University

800 x + résistant que l’acier

Nephila clavipes 70
Les enjeux …
… de la fibre

Morphologie…
Mécanique …
Propriétés de surface…
Physico-chimie…
…des polymères

71
Doc. Marc RENNER
Le matériau fibreux

De nouveaux polymères…
...et leurs applications

Vêtement d ’intervention
Doc Kermel

72
Les enjeux …
… de la fibre

Morphologie…
Mécanique …
Propriétés de surface…
Physico-chimie…
…des polymères

73
Doc. Marc RENNER
Les enjeux …
… de la fibre

Morphologie…
Mécanique …
Propriétés de
surface…
Physico-chimie…
…des polymères Skin probe project

74
Les enjeux …
… de la fibre

Photo : www.sensatex.com 75
Les enjeux …
… de la fibre

Concept “Sensatex” UTL – JYD_16 mai 2011

76
 Micro, méso, macro
3 échelles…
… pour plus de performances

microscopique 0,1 - 10 m mésoscopique 10 m - 1 mm macroscopique 1 - 100 mm

Photos M.J. Pac

77
Micro, méso, macro
3 échelles…
… pour plus de performances

Notion d’assemblages

78
À l ’échelle microscopique…

Exemple
Comparaison de
l ’énergie
absorbée par des
fibres de PET de
section circulaire
et lobée

Toutes conditions étant

égales par ailleurs

JYD_ENSISA
79
À l ’échelle mésoscopique…

Exemple
Fil simple (34 tex) retors (2 x 17 tex)
Différence de
structure entre
un fil simple et
un retors

M.J. Pac

80
À l ’échelle macroscopique…

Exemple

Tricot à maille
cueillie

(type Jersey)

M.A. Bueno

81
À l ’échelle macroscopique…

Exemple

Tricot à mailles
cueillies

(type Jersey)

M.A. Bueno

82
À l ’échelle macroscopique…
Doc Ganzoni

Exemple

Tricot à mailles
cueillies

(produit de contention)

83
À l ’échelle macroscopique…

Exemple

Tricot à mailles
jetées

JYD_ENSISA

84
À l ’échelle macroscopique…

Exemple

Tricot à mailles
jetées

85
À l ’échelle macroscopique…

Exemple

Tricot à mailles
jetées

(sacs pour l ’agro-

alimentaire)

86
À l ’échelle macroscopique…

Exemple

Tissu

(type toile)

M.A. Bueno

87
À l ’échelle macroscopique…

Exemple

Tissu,
notion de
flottés...

J.F. Osselin

88
À l ’échelle macroscopique…

Exemple

Tissu,

aptitude au
drapé...

Doc Interglass

89
À l ’échelle macroscopique… Doc Interglass

Exemple

Tissu technique,

verre, carbone,
polyaramide

90
À l ’échelle macroscopique… Doc Interglass

Exemple

Tissu de
décoration

verre

91
À l ’échelle macroscopique…

Exemple

Tissu technique,

« gaze »

Interglass

92
À l ’échelle macroscopique…

Exemple

Tissu
« sersucker »

(habillement)

ELT Siat
93
À l ’échelle macroscopique…

Exemple

Non tissé

microfibres et
structure

Jacob Holm

94
 Jacob Holm

(À l ’échelle mésoscopique…)

Exemple

Non tissé

microfibres et
structure

95
À l ’échelle macroscopique…

Exemple

Non tissé

microfibres et
structure

Jacob Holm

96
 Jacob Holm

(À l ’échelle mésoscopique…)

Exemple

Non tissé

microfibres et
structure

97
À l ’échelle macroscopique…

Exemple
Agrotextile

Non tissé

de filaments
pour la
protection des
végétaux

Doc Fiberweb

98
Fibres et développement durable...

Les naturelles…
le sont-elles vraiment ?

Les artificielles …
de moins en moins polluantes,
et de plus en plus performantes !

Les synthétiques …
… vous avez dit « pétrole »

99
Les prochaines…

Acides
polylactiques...

… quand le maïs
a la fibre !

Est-ce une bonne idée?

Doc Cargill Dow

100
Les enjeux …
… de la fibre

Micro … ou nano ?
101
Les enjeux …
… de la fibre

Micro … ou nano ?
102
Les enjeux …
… de la fibre
Blood cell
(7µm)

Photo: Raghavendra R Hedge – University of

Tennessee – Knoxville – College of Engineering - June
Nanofibres
2005

Micro … ou nano ? 103

Les enjeux …

… de la fibre

Pour quels domaines?

104
 Fibre Market in Europe

Clothing

38 % 34 %

Industrial
textiles
27 % Home
furnishing

Market growth : 5 to 7% per year

105
 Split by application areas

Agrotech Buildtech Clothtech Geotech

Oekotech Hometech Indutech Protech

Packtech Medtech Mobiltech Sportech 106

 - Avions
Transports - Voitures
- 2 roues

Légèreté
Performances mécaniques
 Transport
Techniques mise en œuvre

• Fibres à hautes performances

• Techniques multiaxiales
• Tissage Jacquard 3D en forme
« In shape 3D Jacquard
weaving »
• Résine thermodurcissable
composite
Doc Safran Albany

112
 - Renfort de sol
- Drainage
Génie civil - Séparation
Géotechnique - Filtration
- Contrôle de l’érosion

Durabilité
Biodégradabilité
Performances mécaniques
Drainage de tunnel
Réparation des routes « refective craking »
Réhabilitation - protection des berges
Réhabilitation –
protection des
dunes en Bretagne

Photo JYD-LPMT
117
 - Eléments de bâtiments
- Poutres
- Ponts
Construction - Plaques
- tuyaux

Légèreté
Performances mécaniques
Durabilité
 Concrete
beam
reinforcement

120
Bridge

121
Prefabricated

elements

122
Facade covering

123
Complex shape architecture

124
Complex shape architecture

125
 - Thermique
Protection - Mécanique
- Chimique

Performances mécaniques
Perfomances chimiques
Performances thermiques
Confort
126
Protection thermique

Kermel

127
 Protection thermique

Tenue de pompier Siège d’avion

128
 Protection thermique

Sport extrême Tenue stratosphérique

129
 Protection mécanique
Aramide HPPE

TUT

130
 Protection mécanique
Balistique / anti perforation

131
 Protection mécanique
Coussins gonflables – « Air Bag »

Photo Courtesy of PSA

132
 Protection mécanique
Coussins gonflables – Polyamide 6,6 Nylon

133
 Protection Chimique

Aramides, ...

PVC, …

Enduction PVC

Enduction caoutchouc

134
Protection en médecine

135
 Fibres chimiques fonctionnalisées
Modification de la forme de la surface – Effet
Lotus (anti taches)

136
 Fibres chimiques fonctionnalisées
Modification de la forme de la
surface – Effet Lotus (anti taches)

137
 • Domaine « non implantable »

• Protections
• Pansements et bandages
• Orthèses
Domaine • Domaine « implantable »

médical • Prothèses vasculaires

• Valves cardiaques

Durabilité
Biocompatibilité
Performances mécaniques
Performances chimiques
138
Domaine médical

139
Matériaux implantables

Femur

Ligaments

Tibia

140
Matériaux implantables
Réparation du muscle cardiaque

141
Matériaux implantables
Disques intervertébraux

142
143
Les activités humaines et leur développement futur
doivent fortement prendre en compte :

- le contrôle de l’augmentation de l’effet de serre

- la sauvegarde de l’eau potable
- la maîtrise de la consommation d’énergie
- la protection de la biodiversité
- l’arrêt de la desertification
- la lutte contre la famine
- la gestion des déchets
- la réduction des inégalités
144
