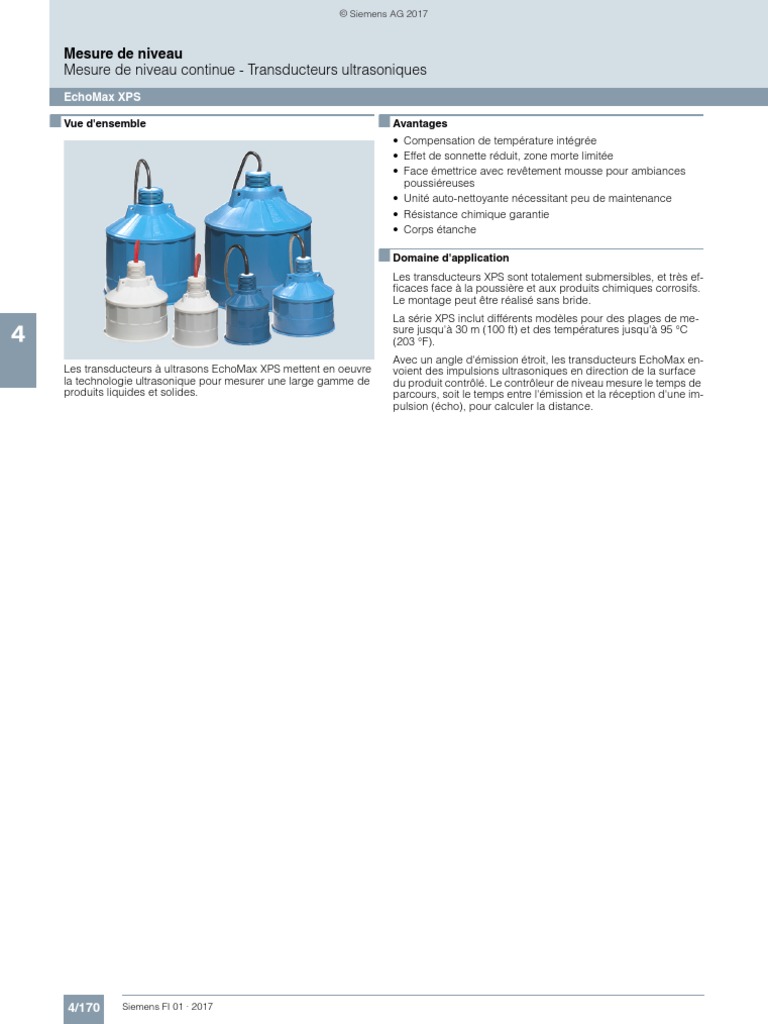

Mesure de niveau
Mesure de niveau continue - Transducteurs ultrasoniques
EchoMax XPS

■ Vue d'ensemble ■ Avantages

• Compensation de température intégrée
• Effet de sonnette réduit, zone morte limitée
• Face émettrice avec revêtement mousse pour ambiances
poussiéreuses
• Unité auto-nettoyante nécessitant peu de maintenance
• Résistance chimique garantie
• Corps étanche

■ Domaine d'application
Les transducteurs XPS sont totalement submersibles, et très ef-
ficaces face à la poussière et aux produits chimiques corrosifs.
Le montage peut être réalisé sans bride.
La série XPS inclut différents modèles pour des plages de me-
4 sure jusqu'à 30 m (100 ft) et des températures jusqu'à 95 °C
(203 °F).
Avec un angle d'émission étroit, les transducteurs EchoMax en-
Les transducteurs à ultrasons EchoMax XPS mettent en oeuvre voient des impulsions ultrasoniques en direction de la surface
la technologie ultrasonique pour mesurer une large gamme de du produit contrôlé. Le contrôleur de niveau mesure le temps de
produits liquides et solides. parcours, soit le temps entre l'émission et la réception d'une im-
pulsion (écho), pour calculer la distance.

4/170 Siemens FI 01 · 2017

 © Siemens AG 2017

Mesure de niveau
Mesure de niveau continue - Transducteurs ultrasoniques
EchoMax XPS

■ Caractéristiques techniques
Entrée XPS-10 XPS-15 (versions standard et F) XPS-30
Plage de mesure 0,3 ... 10 m (1 ... 33 ft) Standard : 0,6 ... 30 m (2 ... 100 ft)
0,3 ... 15 m (1 ... 50 ft)
XPS-15F :
0,45 ... 15 m (1.5 ... 50 ft)
Sortie
Fréquence 44 kHz 44 kHz 30 kHz
Angle du faisceau 12° 6° 6°
Caractéristiques environnementales
Emplacement Intérieur/extérieur
Température ambiante -40 ... +95 °C (-40 ... +203 °F) Standard : -40 ... +95 °C (-40 ... +203 °F)
-40 ... +95 °C (-40 ... +203 °F)
XPS-15F :

Degré de pollution 4
-20 ... +95 °C (-4 ... +203 °F)
4
Pression 8 bar g (120 psi g) 8 bar g (120 psi g) 0,5 bar g (7.25 psi g)
Bride : Bride : Bride :
0,5 bar g (7.25 psi g) 0,5 bar g (7.25 psi g) 0,5 bar g (7.25 psi g)
Caractéristiques constructives
Poids 0,8 kg (1.8 lb) 1,3 kg (2.8 lb) 4,3 kg
Bride : (9.5 lb)
2 kg (4.4 lb)
Alimentation électrique Transducteur compatible avec les contrôleurs Siemens uniquement
Matériau Standard : PVDF Standard : PVDF Standard : PVDF
Bride : PVDF, bride CPVC Bride : PVDF, bride CPVC Bride : PVDF, bride CPVC
Option : Option : Option :
Revêtement PTFE avec bride CPVC Revêtement PTFE avec bride CPVC Revêtement PTFE avec bride CPVC
Couleur Bleu Standard : Bleu Bleu
XPS-15F : Gris
Raccord 1" NPT ou 1" BSPT Standard : 1" NPT ou 1" BSPT Filetage universel 1,5" (NPT ou BSPT)
process XPS-15F: 1" NPT
Indice de IP66/68 IP66/68 IP66/68
protection
Câble 2 conducteurs paire torsadée/blindée, feuille métallique 0,5 mm² (20 AWG), gaine PVC
Séparation 365 m (1 200 ft) max.
Certificats et homologations Standard : Standard : CE, CSA, FM, ATEX, IECEx
CE, CSA, FM, ATEX, IECEx CE, CSA, FM, ATEX, IECEx
XPS-15F:
FM Classe I, Div 1, Groupes A, B, C et
D, Classe II Div 1, Groupes E, F et G,
Classe III
1)
Rapport de performance CEM disponible sur demande.

Siemens FI 01 · 2017 4/171

 © Siemens AG 2017

Mesure de niveau
Mesure de niveau continue - Transducteurs ultrasoniques
EchoMax XPS
Sélection et références de commande N° d'article Sélection et références de commande Réf. abrégée
Transducteur ultrasonique EchoMax XPS-10 7ML1115- Autres modèles
Transducteur à ultrasons haute fréquence idéal 7777 0 Veuillez compléter le N° d'article par "-Z" et la(les)
pour une multitude d'applications sur liquides et réf.(s) abrégée(s).
solides. Compatible avec certains contrôleurs de Plaque en acier inoxydable [69 x 50 mm Y15
niveau de la gamme. Doté d'un capteur de tempé- (2.71 x 1.97 inch)] : identification/numéro du point
rature intégré. de mesure ; indiquer en toutes lettres,
Plage de mesure : min. 0,3 m, max. 10 m 27 caractères max.
Cliquer sur le N° d'article pour accéder à la confi- Instructions de service N° d'article
guration en ligne dans PIA Life Cycle Portal.
Guide multilingue pour la mise en service simpli- A5E32282889
Filetage (montage) et revêtement fiée
1" NPT [(cône), ANSI/ASME B1.20.1]  0
1" NPT [(cône), ANSI/ASME B1.20.1] 1 Remarque : indiquer la référence des instructions
avec revêtement mousse1) de service souhaitées séparément svp.
1" NPT [(cône), ANSI/ASME B1.20.1] 2 Toute la documentation est disponible gratuite-
avec revêtement PTFE2) ment, dans différentes langues, à l'adresse
http://www.siemens.com/processinstrumentation/
R 1" [(BSPT), EN 10226]  3 documentation
4 R 1" [(BSPT), EN 10226] avec revêtement mousse1) 4
R 1" [(BSPT), EN 10226] avec revêtement PTFE2) 5 Accessoires

Longueur de câble Plaque en acier inoxydable avec orifice de fixation 7ML1930-1BJ

et une ligne de texte. 12 x 45 mm
5 m (16.40 ft)  B (0.47 x1.77 inch), adaptée aux capteurs
10 m (32.81 ft)  C
Kit de submersion 7ML1830-1BH
30 m (98.43 ft)  E
Dispositif d'orientation Easy Aimer 2, en alumi- 7ML1830-1AQ
50 m (164.04 ft) F
nium, NPT avec manchon ¾ x 1" en PVC
100 m (328.08 ft) K
Dispositif d'orientation Easy Aimer 2, en alumi- 7ML1830-1AX
Bride de fixation nium, avec adaptateur M20 et manchons 1" et 1½"
Aucun(e)  A BSPT en aluminium
3" ASME, 150 lb, face plane C Dispositif d'orientation Easy Aimer 304, NPT avec 7ML1830-1AU
4" ASME, 150 lb, face plane D manchon 1" en acier inoxydable
6" ASME, 150 lb, face plane E Dispositif d'orientation Easy Aimer 304, avec 7ML1830-1GN
8" ASME, 150 lb, face plane F adaptateur M20 et manchons 1" et 1½" BSPT en
acier inox. 304
DN 80, PN 10/16, Type A, face plane G
Kit de montage support de fixation universel 7ML1830-1BK
DN 100, PN 10/16, Type A, face plane J
DN 150, PN 10/16, Type A, face plane L Potence simple, fixation parois 7ML1830-1BL
Type JIS10K3B M Potence simple télescopique, fixation parois 7ML1830-1BM
Type JIS10K4B P Potence simple, fixation au sol 7ML1830-1BN
Type JIS10K6B R
[Remarque : les dimensions de perçage et des Potence télescopique, fixation au sol 7ML1830-1BP
façades des brides sont conformes aux normes Potence pont/portique, fixation au sol 7ML1830-1BQ
applicables (ASME B16.5 ou EN 1092-1 ou (cf. Kits de fixation, page 4/179 pour plus de
JIS B 2220).] détails)
Homologations Contre-écrou plastique 1" NPT 7ML1830-1DS
ATEX 2GD Ex mb IIC T4 Gb, Ex tb IIIC T135 °C Db ; 3
IECEx SIR 13.0009X Ex mb IIC T4 Gb, Ex tb IIIC Contre-écrou plastique 1" BSPT 7ML1830-1DR
T135 °C Db ; FM Classe I, Div. 2, Groupes A, B, C, Adaptateur en plastique 1" BSP - 20 mm 7ML1830-1EA
D ; Classe II, Div. 1, Groupes E, F, G, Classe III
Adaptateur en plastique 1" NPT 7ML1930-1FX
CSA Classe I, Div. 1, Groupes A, B, C, D, Classe II,  4
Div. 1, Groupes E, F, G, Classe III3) Adaptateur en plastique 1" NPT/M20 7ML1830-1EF
1)
Non applicable aux transducteurs équipés de bride
2)
Applicable uniquement aux transducteurs équipés de bride
3) Disponible uniquement avec Filetage (montage) et revêtement,
options 0 ... 2
 Les configurations identifiées par  peuvent faire l'objet de délais de
livraison réduits (Quick Ship). Pour plus de détails, consulter la page 10/11
dans l'annexe.

4/172 Siemens FI 01 · 2017

 © Siemens AG 2017

Mesure de niveau
Mesure de niveau continue - Transducteurs ultrasoniques
EchoMax XPS
Sélection et références de commande N° d'article Sélection et références de commande Réf. abrégée
Transducteur ultrasonique EchoMax XPS-15 7ML1118- Autres modèles
Transducteur à ultrasons haute fréquence idéal 777 7 0 Veuillez compléter le N° d'article par "-Z" et la(les)
pour une multitude d'applications sur liquides et réf.(s) abrégée(s).
solides. Compatible avec certains contrôleurs de
niveau de la gamme. Doté d'un capteur de tempé- Plaque en acier inoxydable [69 x 50 mm  Y15
rature intégré. (2.71 x 1.97 inch)] : identification/numéro du point
Plage de mesure : min. 0,3 m, max. 15 m de mesure ; indiquer en toutes lettres,
27 caractères max.
Cliquer sur le N° d'article pour accéder à la
configuration en ligne dans PIA Life Cycle Portal. Instructions de service N° d'article
Filetage (montage) et revêtement Guide multilingue pour la mise en service simpli- A5E32282889
1" NPT [(cône), ANSI/ASME B1.20.1]  0 fiée
1" NPT [(cône), ANSI/ASME B1.20.1] 1
Remarque : indiquer la référence des instructions
avec revêtement mousse1) de service souhaitées séparément svp.
1" NPT [(cône), ANSI/ASME B1.20.1] 2
avec revêtement PTFE2) Toute la documentation est disponible gratuite-
ment, dans différentes langues, à l'adresse
R 1" [(BSPT), EN 10226]  3 http://www.siemens.com/processinstrumentation/
R 1" [(BSPT), EN 10226] avec revêtement 4 documentation
4
1)
mousse
2) Accessoires
R 1" [(BSPT), EN 10226] avec revêtement PTFE 5
Longueur de câble Plaque en acier inoxydable avec orifice de fixation 7ML1930-1BJ
5 m (16.40 ft)  B et une ligne de texte. 12 x 45 mm
10 m (32.81 ft)  C (0.47 x 1.77 inch), adaptée aux capteurs
30 m (98.43 ft)  E Kit de submersion 7ML1830-1BJ
50 m (164.04 ft) F
Kit de montage support de fixation universel 7ML1830-1BK
100 m (328.08 ft) K
Bride de fixation Potence simple, fixation parois 7ML1830-1BL
Aucun(e)  A Potence simple télescopique, fixation parois 7ML1830-1BM
6" ASME, 150 lb, face plane D Potence simple, fixation au sol 7ML1830-1BN
8" ASME, 150 lb, face plane E
Potence télescopique, fixation au sol 7ML1830-1BP
DN 150, PN 10/16, Type A, face plane J
DN 200, PN 10, Type A, face plane K Potence pont/portique, fixation au sol 7ML1830-1BQ
(cf. Kits de fixation, page 4/179 pour plus de
JIS10K 6B N détails)
JIS10K 8B P
[Remarque : les dimensions de perçage et des Contre-écrou plastique 1" NPT 7ML1830-1DS
façades des brides sont conformes aux normes
Contre-écrou plastique 1" BSPT 7ML1830-1DR
applicables (ASME B16.5 ou EN 1092-1 ou
JIS B 2220).] Dispositif d'orientation Easy Aimer 2, en aluminium, 7ML1830-1AQ
Homologations NPT avec manchon ¾" x 1" en PVC
ATEX 2GD Ex mb IIC T4 Gb, Ex tb IIIC T135 °C  3 Dispositif d'orientation Easy Aimer 2, en aluminium, 7ML1830-1AX
Db ; IECEx SIR 13.0009X Ex mb IIC T4 Gb, Ex tb avec adaptateur M20 et manchons 1" et 1½" BSPT
IIIC T135 °C Db ; FM Classe I, Div. 2, Groupes A, en aluminium
B, C, D ; Classe II, Div. 1, Groupes E, F, G,
Classe III Dispositif d'orientation Easy Aimer 304, NPT avec 7ML1830-1AU
CSA Classe I, Div. 1, Groupes A, B, C, D, Classe II,  4 manchon 1" en acier inoxydable
Div. 1, Groupes E, F, G, Classe III3) Dispositif d'orientation Easy Aimer 304, avec adap- 7ML1830-1GN
1) Non applicable aux transducteurs équipés de bride
tateur M20 et manchons 1" et 1½" BSPT en acier
2) inox. 304
Applicable uniquement aux transducteurs équipés de bride
3) Adaptateur en plastique 1" BSP - 20 mm 7ML1830-1EA
Disponible uniquement avec Filetage (montage) et revêtement, options
0 ... 2
Adaptateur en plastique 1" NPT 7ML1930-1FX
 Les configurations identifiées par  peuvent faire l'objet de délais de
livraison réduits (Quick Ship). Pour plus de détails, consulter la page 10/11 Adaptateur en plastique 1" NPT/M20 7ML1830-1EF
dans l'annexe.
 Les configurations identifiées par  peuvent faire l'objet de délais de
livraison réduits (Quick Ship). Pour plus de détails, consulter la page 10/11
dans l'annexe.

Siemens FI 01 · 2017 4/173

 © Siemens AG 2017

Mesure de niveau
Mesure de niveau continue - Transducteurs ultrasoniques
EchoMax XPS
Sélection et références de commande
Transducteur ultrasonique EchoMax XPS-15F
Transducteur à ultrasons haute fréquence idéal
pour une multitude d'applications sur liquides et
solides. Compatible avec certains contrôleurs de
niveau de la gamme. Doté d'un capteur de tempé-
rature intégré.
Plage de mesure : min. 0,45 m, max. 15 m
Cliquer sur le N° d'article pour accéder à la
configuration en ligne dans PIA Life Cycle Por-
tal.
Filetage (montage) et revêtement
1" NPT [(cône), ANSI/ASME B1.20.1]
Longueur de câble
5 m (16.40 ft)
10 m (32.81 ft)
30 m (98.43 ft)
N° d'article Sélection et références de commande N° d'article
7ML1171- Transducteur ultrasonique EchoMax XPS-30 7ML1123-
Transducteur à ultrasons haute fréquence idéal
7777 0 777 7 0
pour une multitude d'applications sur liquides et
solides. Compatible avec certains contrôleurs de
niveau de la gamme. Doté d'un capteur de tempé-
rature intégré.
Filetage universel 1½" compatible 1½" NPT et
R 1½ " [(BSPT), EN 10226]
Plage de mesure : min. 0,6 m (1.97 ft), max. 30 m
(98.43 ft)
Cliquer sur le N° d'article pour accéder à la
configuration en ligne dans PIA Life Cycle Por-
1 tal.
Filetage (montage) et revêtement
B Filetage universel 1½" 0
C Filetage universel 1½", revêtement mousse1) 1
D Filetage universel 1½", revêtement PTFE2) 2

4 50 m (164.04 ft)
100 m (328.08 ft)
E
F
Longueur de câble
5 m (16.40 ft) B
Bride, montage affleurant 10 m (32.81 ft) C
Aucun(e) A 30 m (98.43 ft) E
6" ASME, 150 lb, face plane B 50 m (164.04 ft) F
8" ASME, 150 lb, face plane C 100 m (328.08 ft) K
[Remarque : les dimensions de perçage et des
façades des brides sont conformes aux normes Bride de fixation
applicables (ASME B16.5 ou EN 1092-1 ou Aucun(e) A
JIS B 2220).]
6" ASME, 150 lb, face plane D
Homologations 8" ASME, 150 lb, face plane E
FM Classe I, Div. 1, Groupes A, B, C, et D ; 1
Classe II, Div. 1, Groupes E, F, et G, Classe III DN 150, PN 10/16, Type A, face plane J
DN 200, PN 10, Type A, face plane K
Sélection et références de commande Réf. abrégée JIS10K 6B N
Autres modèles JIS10K 8B P
[Remarque : les dimensions de perçage et des
Veuillez compléter le N° d'article par "-Z" et la(les)
façades des brides sont conformes aux normes
réf.(s) abrégée(s).
applicables (ASME B16.5 ou EN 1092-1 ou
Plaque en acier inoxydable [69 x 50 mm Y15 JIS B 2220).]
(2.71 x 1.97 inch)] : identification/numéro du point
Homologations
de mesure ; indiquer en toutes lettres,
27 caractères max. ATEX 2G 1D Ex mb IIC T4 Gb, Ex ta IIIC T135 °C 5
Da ; IECEx SIR 13.0009X Ex mb IIC T4 Gb,
Instructions de service Ex ta IIIC T135 °C Da
Toute la documentation est disponible gratuite- 1) Non applicable aux transducteurs équipés de bride
ment, dans différentes langues, à l'adresse 2)
http://www.siemens.com/processinstrumentation/ Applicable uniquement aux transducteurs équipés de bride
documentation
Accessoires N° d'article
Plaque en acier inoxydable avec orifice de fixation 7ML1930-1BJ
et une ligne de texte. 12 x 45 mm (0.47 x1.77 inch),
adaptée aux capteurs
Kit de submersion 7ML1830-1BJ
Kit de montage support de fixation universel 7ML1830-1BK
Potence simple, fixation parois 7ML1830-1BL
Potence simple télescopique, fixation parois 7ML1830-1BM
Potence simple, fixation au sol 7ML1830-1BN
Potence télescopique, fixation au sol 7ML1830-1BP
Potence pont/portique, fixation au sol 7ML1830-1BQ
(cf. Kits de fixation, page 4/179 pour plus de
détails)
Contre-écrou plastique 1" NPT 7ML1830-1DS
Dispositif d'orientation Easy Aimer 2, en aluminium, 7ML1830-1AQ
NPT avec manchon ¾" x 1" en PVC
Dispositif d'orientation Easy Aimer 304, NPT avec 7ML1830-1AU
manchon 1" en acier inoxydable

4/174 Siemens FI 01 · 2017

 © Siemens AG 2017

Mesure de niveau
Mesure de niveau continue - Transducteurs ultrasoniques
EchoMax XPS
Sélection et références de commande Réf. abrégée Sélection et références de commande N° d'article
Autres modèles Transducteur ultrasonique EchoMax XPS-30C 7ML1155-
Veuillez compléter le N° d'article par "-Z" et la(les) Transducteur à ultrasons haute fréquence idéal
777 7 1
réf.(s) abrégée(s). pour une multitude d'applications sur liquides et
solides. Compatible avec certains contrôleurs de
Plaque en acier inoxydable [69 x 50 mm Y15 niveau de la gamme. Doté d'un capteur de tempé-
(2.71 x 1.97 inch)] : rature intégré.
identification/numéro du point de mesure ; Filetage universel 1½" compatible 1½" NPT et
indiquer en toutes lettres, 27 caractères max. R 1½ " [(BSPT), EN 10226]
Instructions de service N° d'article Plage de mesure : min. 0,6 m (1.97 ft), max. 30 m
(98.43 ft)
Guide multilingue pour la mise en service simplifiée A5E32282889
Cliquer sur le N° d'article pour accéder à la
Remarque : indiquer la référence des instructions configuration en ligne dans PIA Life Cycle Por-
de service souhaitées séparément svp. tal.
Toute la documentation est disponible gratuite- Filetage (montage) et revêtement
ment, dans différentes langues, à l'adresse Filetage universel 1½" 0
http://www.siemens.com/processinstrumentation/ Filetage universel 1½", revêtement mousse1) 1
documentation
Filetage universel 1½", revêtement PTFE2) 2
Accessoires
Plaque en acier inoxydable avec orifice de fixation 7ML1930-1BJ
Longueur de câble
5 m (16.40 ft) B
4
et une ligne de texte. 12 x 45 mm (0.47 x1.77 inch),
10 m (32.81 ft) C
adaptée aux capteurs
30 m (98.43 ft) E
Contre-écrou plastique 1½" BSPT 7ML1830-1DP
50 m (164.04 ft) F
Dispositif d'orientation Easy Aimer 2, en aluminium, 7ML1830-1AN 100 m (328.08 ft) K
NPT avec manchon galvanisé 1½”
Bride de fixation
Dispositif d'orientation Easy Aimer 304, NPT avec man- 7ML1830-1AT
chon 1½" en acier inoxydable Aucun(e) A

Dispositif d'orientation Easy Aimer 2, en aluminium, 7ML1830-1AX 6" ASME, 150 lb, face plane D
avec adaptateur M20 et manchons 1" et 1½" BSPT 8" ASME, 150 lb, face plane E
en aluminium DN 150, PN 10/16, Type A, face plane J
Dispositif d'orientation Easy Aimer 304, avec 7ML1830-1GN DN 200, PN 10, Type A, face plane K
adaptateur M20 et manchons 1" et 1½" BSPT en
acier inox. 304 JIS10K 6B N
JIS10K 8B P
Adaptateur 1½" BSP 7ML1830-1EB [Remarque : les dimensions de perçage et des
façades des brides sont conformes aux normes
applicables (ASME B16.5 ou EN 1092-1 ou
JIS B 2220).]
Homologations
CSA Classe I, Div. 2, Groupes A, B, C, D ; Classe II, 4
Div. 1, Groupes E, F, G, Classe III

Sélection et références de commande Réf. abrégée

Autres modèles
Veuillez compléter le N° d'article par "-Z" et la(les)
réf.(s) abrégée(s).
Plaque en acier inoxydable [69 x 50 mm Y15
(2.71 x 1.97 inch)] : identification/numéro du point
de mesure ; indiquer en toutes lettres,
27 caractères max.
Instructions de service N° d'article
Guide multilingue pour la mise en service simplifiée A5E32282889
Remarque : indiquer la référence des instructions
de service souhaitées séparément svp.
Toute la documentation est disponible gratuite-
ment, dans différentes langues, à l'adresse
http://www.siemens.com/processinstrumentation/
documentation
Accessoires
Dispositif d'orientation Easy Aimer 2, en aluminium, 7ML1830-1AN
NPT avec manchon galvanisé 1½”
Dispositif d'orientation Easy Aimer 304, NPT avec 7ML1830-1AT
manchon 1½" en acier inoxydable
Contre-écrou plastique 1½" BSPT 7ML1830-1DP
Adaptateur 1½" BSP 7ML1830-1EB
1)
Non applicable aux transducteurs équipés de bride
2) Applicable uniquement aux transducteurs équipés de bride

Siemens FI 01 · 2017 4/175

 © Siemens AG 2017

Mesure de niveau
Mesure de niveau continue - Transducteurs ultrasoniques
EchoMax XPS

■ Dessins cotés ■ Schémas électriques

Standard Kit de submersion Connexion directe
J

Noir
Blanc
B

Blindage

F
Connexion coaxiale
A Face émettrice

Bride montée en usine Blanc

Blindage

4
B

Connexion directe, 3 bornes*

C
Noir

Transducteur à ultrasons XPS Blindage

Version Blanc

Dimension XPS-10 XPS-15 XPS-30

A 88 mm 121 mm 175 mm
(3.464 inch) (4.764 inch) (6.890 inch)
B 122 mm 132 mm 198 mm Extension, 3 bornes*
(4.803 inch) (5.197 inch) (7.795 inch) Noir
C Suivant ASME, DIN, et JIS Blanc
E 124 mm 158 mm n/a
(4.882 inch) (6.220 inch) Blindage

F 152 mm 198 mm n/a

(5.984 inch) (7.795 inch)
* Pour SITRANS LUT400, MultiRanger 100/200, HydroRanger 200
J 28 mm (1.1 inch) 28 mm (1.1 inch) 28 mm (1.1 inch)

Montage
Protéger la face émettrice du transducteur durant le montage. Installer
le transducteur au dessus du niveau de matériau, à une distance au moins
équivalente à la zone morte. Mesure de liquides: l’axe de transmission du
transducteur doit être perpendiculaire à la surface du liquide. Solides:
orienter le transducteur avec un kit de fixation Easy Aimer.
Envisager l’installation d’un capteur de température optionnel lors du
montage.

Interconnexions
Ne pas acheminer le câble dans un chemin de puissance. Pour une
isolation optimale contre les bruits électriques, installer le câble sous
conduit métallique mis à la terre, sans aucun autre câble. Assurer le
serrage hermétique des connexions pour éviter toute infiltration d’humidité.

Raccordement transducteurs à ultrasons XPS

4/176 Siemens FI 01 · 2017
