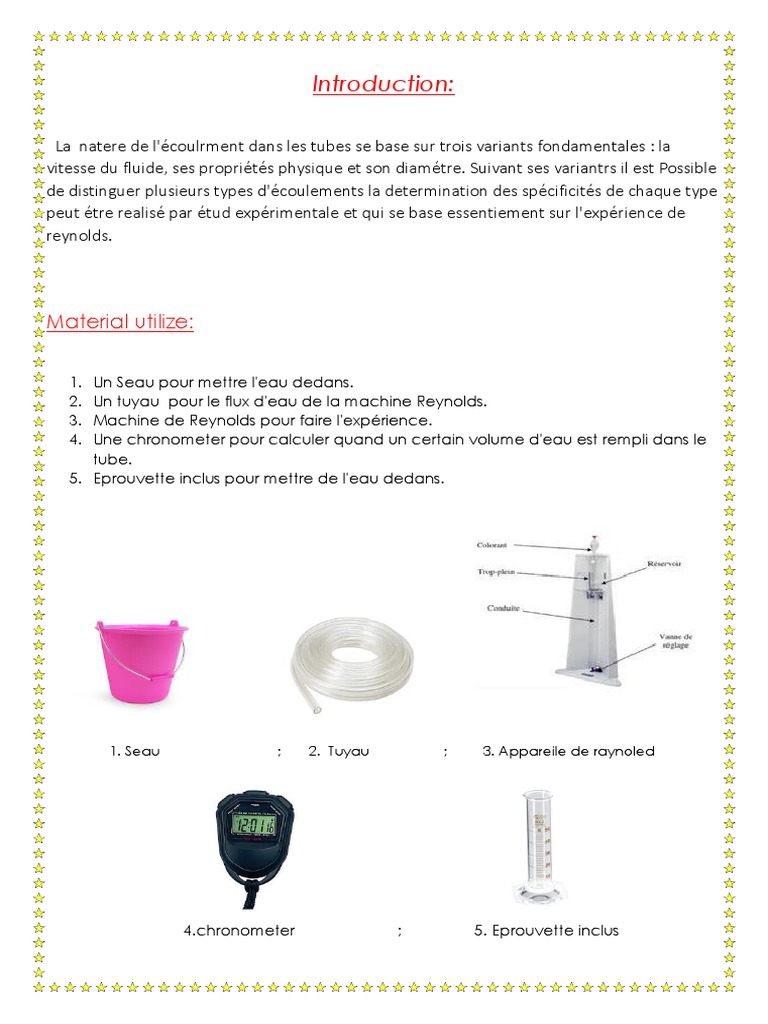

Introduction:

La natere de l'écoulrment dans les tubes se base sur trois variants fondamentales : la
vitesse du fluide, ses propriétés physique et son diamétre. Suivant ses variantrs il est Possible
de distinguer plusieurs types d'écoulements la determination des spécificités de chaque type
peut étre realisé par étud expérimentale et qui se base essentiement sur l'expérience de
reynolds.

Material utilize:

1. Un Seau pour mettre l'eau dedans.

2. Un tuyau pour le flux d'eau de la machine Reynolds.
3. Machine de Reynolds pour faire l'expérience.
4. Une chronometer pour calculer quand un certain volume d'eau est rempli dans le
tube.
5. Eprouvette inclus pour mettre de l'eau dedans.

1. Seau ; 2. Tuyau ; 3. Appareile de raynoled

4.chronometer ; 5. Eprouvette inclus

But de tp:

- Etudier deux types d'ecoulment auxquels sont soumis les fluids :l'écoulement
luminaire puis l'écoulement turbulent . Cependant ,l'écoulement transitoire est peu
critique pour l'obtenir parce que c'est un régime intermédiaire enter les deux
écoulements.

Etude theorique:
-L'expérience de Reynolds consiste à injecter un liquide coloré dans un autre liquide (eau) en
mouvement à l'intérieure d'un tube en verre. Si on ouvre légèrement le robine de vidange, le
liquide coloré commence à passer lentement dans le tube en verre et ne se mélange pas
avec les autres couches du liquide, les lignes de courant dans le tube sont toujours rectilignes
de telle sorte que la coloration reste uniforme, Ce régime s'appelle Régime laminaire.
-Manipulations: Si on augmente l'ouverture du robinet, la vitesse d'écoulement s'accroît et
on remarque des oscillations dans le tube. L'augmentation ultérieure de la vitesse entraîne le
mélange du liquide coloré avec les 4 autres couches du liquide dont laquelle chaque
particule est projetée dans toutes les directions d'une manière irrégulière et désordonnée,
Ce régime s'appelle Régime turbulent.

On utilize les rapports suivant pour cett experience:

Re = (D.V. ρ )/ᶙ = D.V/v

𝑣 𝑣
𝑄= ; 𝑄 = → 𝑣 = 𝑄. 𝑠
𝑡 𝑠
ρ : masse volumique du fluide en (kg/s3)
V : vitesse moyenne d’écoulement en (m/s)
D : diamètre de la conduite en (m/s)
ᶙ : confficient viscosité dynamique en (pa.s)
v : confficient viscosité cinématique e (m2 /s)
Q: debit volumique (𝑚3 ⁄𝑠)

Re: number de raynolds

 ❖ L'expérience montre que :

si Re < 2000 le régime est LAMINAIRE

si 2000 < Re < 3000 le régime est intermédiaire ou transitoir

si Re > 3000 le régime est TURBULENT

Mode operatoire:
Pour effectuer la manipulation, on va utiliser I'appareil H215, disponible au niveau du laboratoire,
Ce bane d'essai va nous permettre une demonstration visuelle des écoulernents larmínaire e
turbulent

1-Placer le colorant (bleu de méthyle par excmple)dans linjecteur de colorant au somnet de

l'appareil,

2- Brancher le tuyau de l'appareil (coté entrée fiuide) avec le robinet pour alimenter le tube avec
de l'eau,

3-Collecter une quantité connue d'eau dans un temps à mesurer afin de calculer le débit,

4-Lorsque vous collectez la quantité d'eau dans l'éprovette, mesurez

à chaque fois la termpérsture correspondante à l'intérieur de la
même éprouvette,
5-Faites Varier le débit de l'eau en utlisant la vanne, située en bes de
l'appareil pou changer a chaque fois le régime de l'écoulement et
visualiser le comportement de l'eau a l'intérieur du tube.
Remarques:
-Le diamètre de tube de l'appareil est égal à 12 mm.
Travaile demande:

Le volum de Number Temps Debit Vitesse Températeur ʋ.10−6 Number

Eprouvette(𝑚3 ) D'essai (s) Qv (𝑚3 ⁄𝑠) (𝑚⁄𝑠) T (℃) (𝑚2 ⁄𝑠) de
raynoleds
(Re)
1 20,24 1.48×10−5 0.131 1955.22
3 ×10−4 2 6,87 4.37×10−5 0.387 5776.11
3 9,02 3.32×10−5 0.294 4388.06
4 6,80 8.82×10−5 0.780 31 ℃ 0.804 11641.79
6×10 −4
5 6,20 9.67×10−5 0.855 12761.19
6 9,19 6.35×10−5 0.562 8388.06
3×10−4 7 4,01 7.48×10−5 0.662 9880.60
2
𝐷
𝑆 = 𝜋𝑟 2 = 𝜋 ( )
2
0.012 2
𝑆 = 3.14 × ( ) = 3.14 × 3.6 × 10−5 = 11.304 × 10−5 𝑚2
2
2
Viscosete cenematique: 0.6 × 10−6 𝑚 ⁄𝑠 depuis la figeur (2).

Opservation:
Grâce aux résultats de la table, nous remarquons ce qui suit:

Number 1 2 3 4 5 6 7
D'essai
Le LAMINAIRE TURBULENT TURBULENT TURBULENT TURBULENT TURBULENT TURBULENT
régime

Conclusion:
L'expérience montre que : quand le débit de l'eau est faible, le filet coloré se
maintient bien parallèlement au tube, sans osciller, ni se mélanger au fluide
environnant : L’écoulement est dit laminaire .Quand le débit de l'eau augmente, le
filet coloré se met à osciller et à diffuser dans tout le tube : l’écoulement est dit
turbulent.
Nous concluons que les types d'écoulement sont liés à plusieurs facteurs qui
peuvent être regroupés en un nombre infini, et nous l'appelons la nombre de
Reynold.
