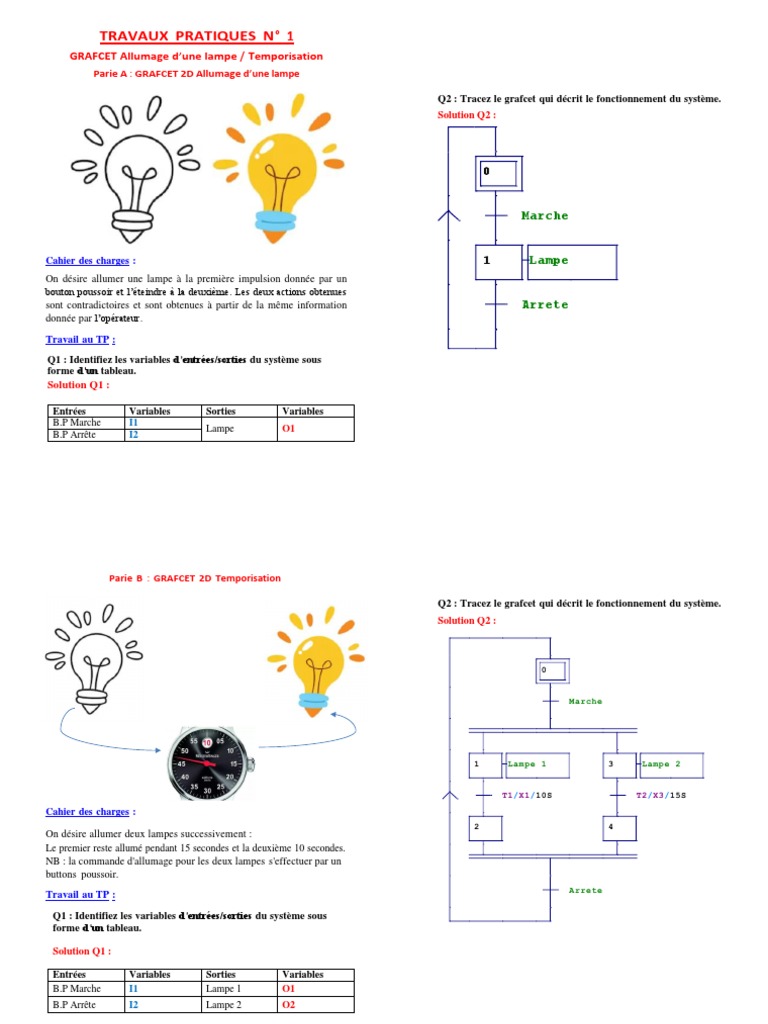

TRAVAUX PRATIQUES N° 1

GRAFCET Allumage d’une lampe / Temporisation

Parie A : GRAFCET 2D Allumage d’une lampe

Q2 : Tracez le grafcet qui décrit le fonctionnement du système.

Solution Q2 :

Marche

Cahier des charges : 1 Lampe

On désire allumer une lampe à la première impulsion donnée par un
bouton poussoir et l’éteindre à la deuxième. Les deux actions obtenues
sont contradictoires et sont obtenues à partir de la même information Arrete
donnée par l’opérateur.

Travail au TP :
Q1 : Identifiez les variables d’entrées/sorties du système sous
forme d’un tableau.
.
Solution Q1 :

Entrées Variables Sorties Variables

B.P Marche I1
Lampe O1
B.P Arrête I2
 Parie B : GRAFCET 2D Temporisation

Q2 : Tracez le grafcet qui décrit le fonctionnement du système.

Solution Q2 :

Marche

1 Lampe 1 3 Lampe 2

T1/X1/10S T2/X3/15S
Cahier des charges :
2 4
On désire allumer deux lampes successivement :
Le premier reste allumé pendant 15 secondes et la deuxième 10 secondes.
NB : la commande d'allumage pour les deux lampes s'effectuer par un
buttons poussoir.
Arrete
Travail au TP :

Q1 : Identifiez les variables d’entrées/sorties du système sous

forme d’un tableau.

Solution Q1 :

Entrées Variables Sorties Variables .

B.P Marche I1 Lampe 1 O1
B.P Arrête I2 Lampe 2 O2
 TRAVAUX PRATIQUES N° 2
Utilisation des Fonctions OU (OR) / ET (AND)
Parie A -Fonctions OU (OR)-
Q2 : Tracez le grafcet qui décrit le fonctionnement du système.
Solution Q2 :

Marche

Cahier des charges : mélangeur de couleur MCR MCV MCB

On désire réalise un grafcet pour un mélangeur de couleur,
Sachant que la machine peu prépare une seule couleur à la fois :
2 Clr Rouge 3 Clr Vert 4 Clr Bleu
- En couleur rouge "R" ; - En couleur bleu "B" ; - En couleur vert "V".

Travail au TP : ACR ACV ACB

Q1 : Identifiez les variables d’entrées/sorties du système sous
forme d’un tableau.
Solution Q1 :
Entrées Variables Sorties Variables
B.P Marche Principale I1
B.P Marche Couleur R I2
Couleur Rouge O1
B.P Arrête Couleur R I3
B.P Marche Couleur B I4
Couleur Bleu O2
B.P Arrête Couleur B I5
B.P Marche Couleur V I6
Couleur Vert O3
B.P Arrête Couleur V I7
 Parie B - Fonctions ET (AND) –

Q2 : Tracez le grafcet qui décrit le fonctionnement du système.

Solution Q2 :

Marche

1 Moteur 1 2 Moteur 2 3 Moteur 3

Cahier des charges :
On désire réalise un grafcet pour un système de trois moteurs : Moteur A, B et
T1/X1/10S T2/X2/20S T3/X3/30S
C. Sachant que les trois moteurs fonctionnent simultanément et que la durée de
fonctionnement de chaque moteur est :
- Moteur A : 10 Secondes ; 4 5 6
- Moteur B : 20 Secondes ;
- Moteur C : 30 Secondes.

Travail au TP :
Q1 : Identifiez les variables d’entrées/sorties du système sous forme d’un Arrete
tableau.
Solution Q1 :
Entrées Variables Sorties Variables
.
B.P Marche Principale I1 Moteur A O1
Moteur B O2
B.P Arrête Principale I2 Moteur C O3
 TRAVAUX P R A T I Q U E S N° 3

Réalisation d'un Compteur Q2 : Tracez le grafcet qui décrit le fonctionnement du système.

Solution Q2 :

100

Comptage de l'allumage des deux lampes LampA

0 110 P1+C0

BA BB

Cahier des charges :

1 LampA 2 LampB
On désire réalise un grafcet pour l'allumage de deux lampes A et B à
l'impulsion donnée par un interrupteur, BA pour lampe A et BB pour
BA BB 200
lampe B. Sachant qu'il faut ajouter un compteur pour les deux lampes pour
compter les nombres de fois que lampe A ou B s'allume.
LampB
Travail au TP :
210 P1+C1
Q1 : Identifiez les variables d’entrées/sorties du système sous forme d’un
tableau.

Solution Q1 :
Entrées Variables Sorties Variables
BA Interrupteur de lampe A I1 Lampe A O1 .

BB Interrupteur de lampe B I2 Lampe B O2

 TRAVAUX PRATIQUES N°4
GRAFCET Allumage d’un moteur simple/double rotation

Cahier des charges :

On désire allumer un moteur simple rotation à la première impulsion donnée par
un bouton poussoir et l’éteindre à la deuxième. Les deux actions obtenues sont
contradictoires et sont obtenues à partir de la même information donnée par
l’opérateur.

Travail au TP :
Q1 : Tracer le grafcet qui décrit le fonctionnement du système

Solution Q1 :

Marche

1 Moteur Simple Rotat

Arret
