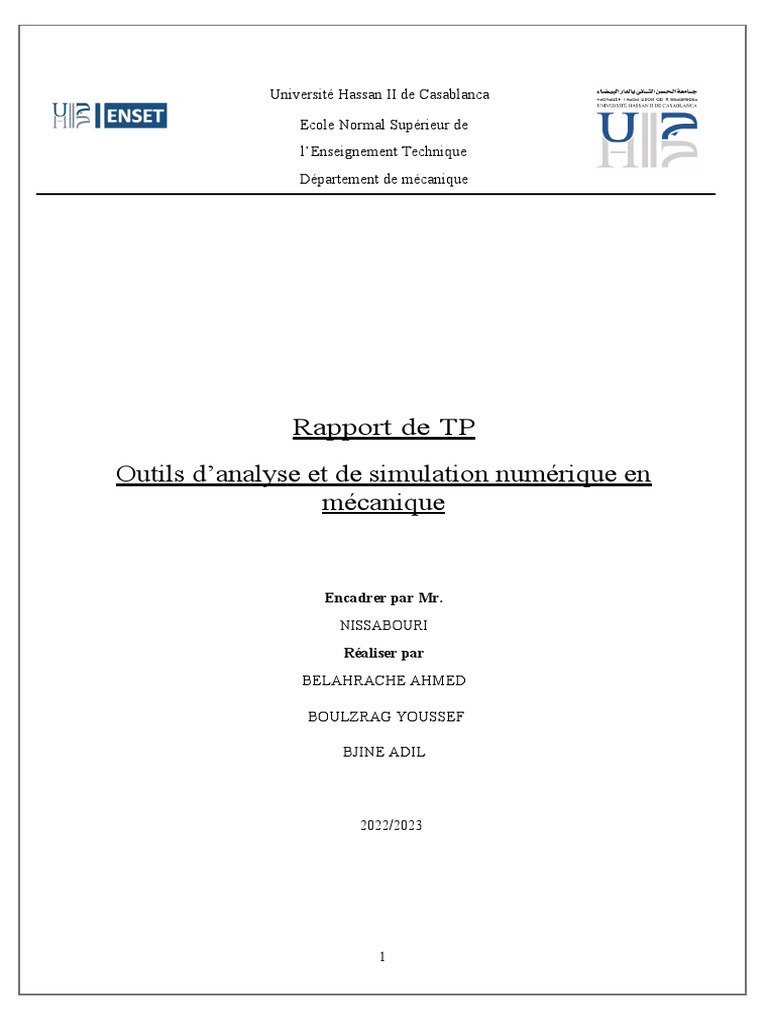

Université Hassan II de Casablanca

Ecole Normal Supérieur de

l’Enseignement Technique
Département de mécanique

Rapport de TP
Outils d’analyse et de simulation numérique en
mécanique

Encadrer par Mr.

NISSABOURI
Réaliser par
BELAHRACHE AHMED

BOULZRAG YOUSSEF

BJINE ADIL

2022/2023

1
Tables des matières :

Figures :
Figure 1 : La création de la géométrie du modèle...................................................................................4
Figure 2 : Propriétés du matériau............................................................................................................4
Figure 3 : Propriétés de la section...........................................................................................................5
Figure 4:Création de l’assemblage.........................................................................................................5
Figure 5:Création d’un set......................................................................................................................6
Figure 6:Requêtes de sorties...................................................................................................................6
Figure 7:Application du chargement......................................................................................................7
Figure 8 : Mesh......................................................................................................................................7
Figure 9:Résultat....................................................................................................................................8
Figure 10:Déplacement U1 dans le nœud 2............................................................................................8
Figure 11:Déplacement U2 dans le nœud 2............................................................................................9
Figure 12:Déplacement U1 dans le nœud 3............................................................................................9

2
 Introduction :

Comme on a vu dans la partie cour , comment calculer les déplacement et les forces dans une
structure d’un 1D ou 2D , on fait recours au méthodes des éléments finie qui permet par exemple de
calculer numériquement le comportement d'objets même très complexes, à condition qu'ils soient
continus et décrits par une équation aux dérivées partielles linéaire : comportement d’un ressort
soumet a des forces extérieur ou aussi l’étude de flexion sur une poutres , mais pour les géométries
complexes ou si on a plusieurs nœuds il est très fâcheuse et long de les calculer manuelles d’où
l’utilité du logiciel ABAQUS qui est un logiciel de calcul en éléments finis développé par
DASSAULT. Il est composé de trois produits qui sont : ABAQUS/Standard, ABAQUS/Explicit et
ABAQUS/CAE.

3
 1. Brève description du problème :

* Il s'agit d'une grille métallique composée de deux fermes principales, reliées par des éléments
métalliques transversaux (poutres de pont et poutres de toit).

* Le tablier est constitué d'une dalle mixte en béton armé de 0,30 m d'épaisseur, alourdie par le
passage des piétons, une charge qui pour les zones de rassemblement particulier du public est prise
égale à 5,0 kN/m2.

Les mesures du pont

ETAPE N°1 : Créer un dossier de projet

La première étape consiste à créer un projet dans un dossier connu, et d’enregistrer les données de
projet par crl+S, s’il y a un disfonctionnement tu peut le trouver dans le dossier où tu as stocker le
projet.

Création du projet

4
ETAPE N°2 : Créer une géométrie auxiliaire
À ce stade, la conception de la géométrie auxiliaire est effectuée pour la conception du contour du
pont. Dans l'ordre, le point de référence (PR) et les quatre points d'angle restants du contour du pont
sont définis.

Tableau : Les points de références

Maintenant on va créer les points des coordonnes dans notre la partie part design .

La création des points

5
Il est encore nécessaire de définir le plan définissant le treillis ainsi que l'axe principal Y-Y afin que le
plan de conception du treillis puisse être déterminé.

Création du plan du treillis

Création de l’axe principal

6
Etape N°3 : Conception en treillis (parts)
De cette façon, le niveau sur lequel le contour du pont sera dessinée est sélectionné et le niveau de
l'axe Y.Y est défini comme niveau de projection.

Tout d'abord, les éléments périmétriques du contour du pont sont conçus, puis les éléments intérieurs
sont conçus qualitativement. Enfin, la division des éléments périmétriques du contour du pont aux
positions des nœuds est requise.

7
Maintenant qu’on a créer le contour du pont par la fonction <create lines : connected>, on peut
maintenant créer les nœuds ou les piles, préciser le contour par la fonction <split>.

Création des piles

Etape N°4 : Correction de la position des éléments en treillis
Tout d'abord, il est nécessaire de définir les éléments de périmètre de la ferme comme parallèles, puis
les éléments sont définis de telle sorte qu'ils aient la même longueur (longueur égale). Pour les cibles
de la semelle inférieure, les éléments extrêmes doivent d'abord être corrigés pour avoir une longueur
de 4m puis les intermédiaires doivent être définis comme des éléments de même longueur.

Création de la contrainte parallélisme

8
Afin de créer les contraintes il faut cliquer sur l’outil <add constraint>, et créer le parallélisme, puis il
faut créer l’équidistance entre les nœuds.

Création de la contrainte équidistance

Enregistrer la conception du contour, à ce stade, la conception du contour est enregistrée afin qu'elle
puisse être utilisée pour sa conception immédiate de l'autre côté du pont.
Etape N°5 : copier/créer un deuxième contour
Afin de réaliser cette étape il faut cliquer sur <Tools>, puis sur <Datum>, après plusieurs étape on
aboutit à la création de la deuxième plan, et on crée aussi deux point dans le même plan afin de les
attacher au contour.

La création du deuxième plan avec les points d’attachements

9
Une fois que le niveau de conception de le deuxième contour a été sélectionné de manière appropriée,
l'esquisse prête est directement importée (Truss) et transférée à la position correcte (Translate).
Etape N°6 : conception des pannes
Pour la conception des fermes, la géométrie déjà existante du premier membre (Triss) sera utilisée en
créant un nouveau membre (Truss-tegides-all). Ensuite la séparation de ce nouveau membre et la
création d'un membre se fera exclusivement pour Tégides.

Création des points entre les pannes

Création des pannes

10
Etape N°7 : Connexion émulateur (assemblée)
À ce stade, la composition de la simulation commence avec les membres disponibles jusqu'à présent.
La composition sera complétée dans les étapes suivantes. Initialement, les deux membres sont
introduits comme indépendants et un nouveau membre est séparé/créé exclusivement pour les solives.
Dans l'option "Instances", sélectionnez d'abord le membre à traiter, puis le ou les membres à couper.
Afin de créer l’assemblage il faut aller sur la <assembly >, puis choisi <independent>

Création de <Instances>
La conception des poutres se fait selon la même méthode précédemment développée pour la
conception des solives. Une attention est requise pour les copies ("Instances") qui sont actives dans
l'onglet "Assembly" ainsi que la sélection des éléments à couper de l'élément "Triss-Diadokides-all"
("Truss * & "Tegides").

11
 Conceptions de la poutre
Etape N°8 : Construire une terrasse
De même, la conception du pont est réalisée. Tout d'abord, l'élément "Truss-Shell-all" est défini pour
utiliser la géométrie déjà existante, le niveau de conception du pont est défini, la vue de conception est
sélectionnée et la conception des éléments de surface est effectuée.

La construction de la base
Une copie du nouveau membre est ensuite insérée dans la simulation et un membre créé
exclusivement pour les éléments de pont ("Shell") est créé en utilisant la méthode développée
précédemment. Il faut faire attention aux copies actives ("Instances") dans l'onglet "Assembly" ainsi
qu'aux éléments à couper du nouveau membre ("Truss", "Tegides & "Diadokides").

12
 Création nouvelle instances
A ce stade, les barres créées avec la méthode Cut doivent être définies comme indépendantes, car la
discrétisation va se faire sur la simulation finale ("Assembly").

La visualisation de touts les instances

13
Etape N°9 : définition des caractéristiques mécaniques
Caractéristiques mécaniques de l'acier :
Poids spécifique : 7,85 t/m
Module d'élasticité : 200 Gpa
Coefficient de Poisson : 0,3

Création de la caractéristique de l’acier

Caractéristiques mécaniques du béton armé :
Poids spécifique : 2,4 t/m
Module d'élasticité : 29 GPa
Coefficient de Poisson : 0,2

Création de la caractéristique du béton armé

14
Etape N°10 :Création des éléments de section (sections)
Étant donné que des éléments linéaires et surfaciques ont été utilisés à la place d'éléments spatiaux, la
définition de leur section transversale est nécessaire. Spécifiquement pour les éléments linéaires en
acier, la section "Truss" est créée, pour laquelle le matériau est défini comme de l'acier et la surface de
la section reçoit la valeur 0,00845 (84,5 cm).

Création de la section de l’acier

De même, la définition de la section transversale des éléments de surface "Shell" est réalisée, qui sont
en béton armé ("Concrete") et leur épaisseur est choisie à 0,3 (30 cm).

Création de la section du béton

Définition des sections des éléments
Enfin, il est nécessaire de définir les sections transversales dans les éléments respectifs à utiliser.

Définition des sections transversales

Il faut refaire ces opérations pour les autres sections.

15
Étape n°11 : Discrétisation des éléments qui composent le vecteur (Mesh)
La discrétisation se fait directement sur la simulation et non sur les barres individuellement. Ceci est
possible car les copies ont été utilisées comme indépendantes ("Independent"). Pour les éléments
linéaires, en dehors de ceux au niveau du tablier, des éléments de 10 m de long sont sélectionnés, de
sorte qu'un élément linéaire fini correspond à chaque jambe.

La première étape de la discrétisation

Simuler la discrétisation
Pour les éléments linéaires qui sont dans le plan du tablier, on choisit des éléments de longueur 1m,
car de cette façon il sera possible de les connecter plus tard aux éléments finis qui seront créés pour le
tablier. La discrétisation d'une mesure pour les éléments de surface a été jugée suffisante.

Simulation de la discrétisation

16
À ce stade, les types de membres de la bibliothèque d'éléments ABAQUS sont définis. Pour les
éléments linéaires, l'élément "Truss" est sélectionné, qui est un élément à 2 nœuds et agit comme une
barre - ils ne reçoivent que des forces axiales.

Sélection de l’élément Truss

Simuler la discrétisation
A ce stade, la discrétisation finale des éléments linéaires sur la simulation ("Instances") a lieu.

Simulation de la discrétisation

17
Le tablier est discrétisé à l'aide de l'option "Bords", qui discrétise en fonction des éléments finis
périmétriques des éléments linéaires. Ensuite, l'élément "Shell" est sélectionné dans la bibliothèque
d'éléments ABAQUS, qui est un élément de surface. De plus, l'option "Intégration réduite" est
désactivée, ce qui est lié au comportement en cisaillement de l'élément fini dans l'espace, et enfin, la
discrétisation est effectuée sur la copie ("Instances").

Etablissement de la discrétisation
Etape N°12 : Création d’un corps unique (assemblage)
La résolution du vecteur nécessite l'union des éléments finis individuels. Ceci est possible grâce à la
création d'un nouveau membre ("All") qui résultera de la fusion ("Merge") de tous les éléments finis
dans un nouveau membre et de l'identification des nœuds avec les mêmes coordonnées. Ceci évite
d'avoir à définir des conditions aux limites entre éléments surfaciques adjacents des différents
éléments. Selon la version du programme utilisé, il peut être nécessaire de redéfinir les sections des
éléments finis pour ce nouvel élément.

Création d'une entité unique

18
Etape N°13 : Définition des étapes d’analyse (steps)
Pour mener à bien l'analyse, la définition des étapes à utiliser est nécessaire. C'est ainsi que l'on définit
l'étape « Gravity », où la gravité est appliquée, pour prendre en compte le même poids, et l'étape «
Pressure », où le chargement externe sur le pont sera appliqué.

Définition des steps

Etape N°14 : Définition des charges (loads)
Définition des charges :
La définition de la surface du tablier sur laquelle s'appliquera la charge externe est effectuée dans un
premier temps. En utilisant l'outil du menu principal des options, il est possible de désélectionner les
éléments qui se trouvent entièrement dans la zone de sélection. Cela désélectionne les éléments
linéaires du tablier afin que la surface soit constituée exclusivement d'éléments finis surfaciques.

Définition de la surface du tablier

Définition des charges :
Même poids : Pour résoudre la grille spatiale sous le même poids, le champ de gravité est défini, en
termes de direction négative de l'axe Y-Y.
Charge externe : La charge externe est appliquée dans l'étape "Pression" et pour sa définition, la
surface précédemment créée est utilisée.

19
 Les
conditions aux limites du pression et du poids

Etape N°15 : conditions aux limites

L'application des conditions d'appui se fait aux points d'angle du maillage et s'applique dès l'étape
initiale ("Initial"). Tous les degrés de liberté de ces points sont liés afin de créer des conditions de
compactage.

Conditions d'assistance

20
Etape N°16 : Résolution du transporteur (emplois)

Création des emplois

Etape N°17 : montrer les résultats (results tree)

Les résultats
