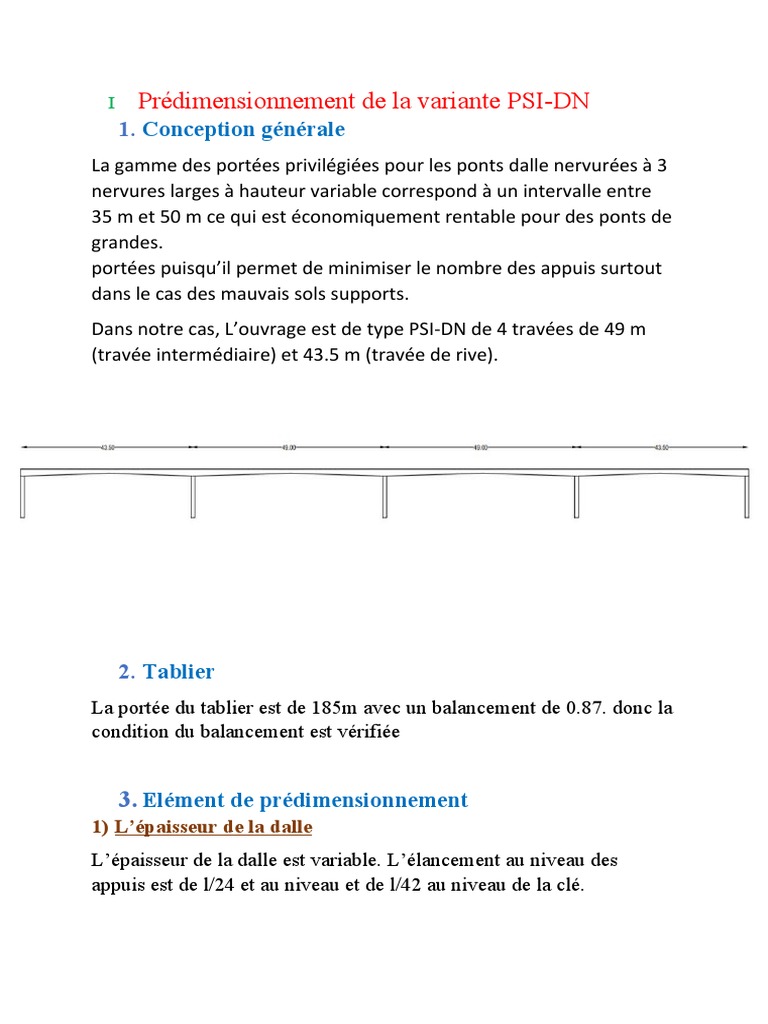

I Prédimensionnement de la variante PSI-DN

1. Conception générale
La gamme des portées privilégiées pour les ponts dalle nervurées à 3
nervures larges à hauteur variable correspond à un intervalle entre
35 m et 50 m ce qui est économiquement rentable pour des ponts de
grandes.
portées puisqu’il permet de minimiser le nombre des appuis surtout
dans le cas des mauvais sols supports.
Dans notre cas, L’ouvrage est de type PSI-DN de 4 travées de 49 m
(travée intermédiaire) et 43.5 m (travée de rive).

2. Tablier
La portée du tablier est de 185m avec un balancement de 0.87. donc la
condition du balancement est vérifiée

3. Elément de prédimensionnement
1) L’épaisseur de la dalle
L’épaisseur de la dalle est variable. L’élancement au niveau des
appuis est de l/24 et au niveau et de l/42 au niveau de la clé.
Travées intermédiaires
Donc l’épaisseur à mi-travée est h mi−travée = 1.17 m
Et au niveau des appuis h appuis=2.05 m
Travée de rives
Donc l’épaisseur à mi-travée est h mi−travée =1.04 m
Et au niveau des appuis h appuis=1.82 m
2) Les encorbellements
Dans notre cas, On a choisi d’utiliser les nervures larges

Travées intermédiaires
Donc 1.775 <largeur de la nervure <5.85
Travée de rives
Donc 1.56 <largeur de la nervure <5.2
On prend pour les deux cas l nervure =5m
 Coupe transversale du tablier

4. Conception et prédimensionnement des appuis

a_) Piles
Pour les appuis intermédiaires, on adopte les piles à voiles sous
chaque nervure. L’encastrement de la liaison transversale est assuré
par une semelle inférieure nervurée

Semelle nervurée

b) La largeur des piles

4∗H +l
On a E = 100 +0.1

Avec H : tirant d’air = Ligne Rouge – Epaisseur de la dalle =9-1.17= 7.83 m
Et l : longueur de la travée centrale.
Donc E = 0.91m
 c)Disposition des appuis

Une telle disposition est conseillée lorsque le nombre

de points d’appui est supérieur à 3. Dans tous les cas,
chacun des voiles élémentaires reçoit seulement deux
appareils d’appui.
Dans notre cas, la largeur du tablier est 28.5 m ce qui

nous impose d’utiliser un appui à voile multiple.

Avec L1 est la longueur droite du tablier à considérer
pour le bon positionnement des appareilles d’appui.
Elle est égale à la largeur de la dalle rectangulaire de
même épaisseur et de même aire que la dalle réelle
On modélise notre problème par le schéma suivant

y 0.35−0.2
= y=0.075*x
x 2

En égalisant les 2 surfaces A et B on a trouvé que X =0.38 m

Donc L1 = 25,6 m
𝜆0 : distance entre les appareils d’appuis sur un voile
𝛿 : débord (𝛿 ≥ 0,25𝑚)
𝑛 : nombre de voiles élémentaires (𝑛 = 3)
La longueur d’un voile élémentaire est : 𝐿0 = 𝜆0 + 2𝛿 mais il faut vérifier la
condition
L1 L1
3n
=2.84< 𝜆0< 2n
=¿ 4.26

On prend donc 𝜆0 = 3.6m et 𝛿 =0,4 m

Alors 𝐿0 = 5m
d)Conclusion

Coupe longitudinale du tablier

Coupe transversale du tablier

e)Fondation
Les données d’étude comportent un bon sol et un substratum à -2,5m
donc on adopte des fondations superficielles (semelles filantes )
