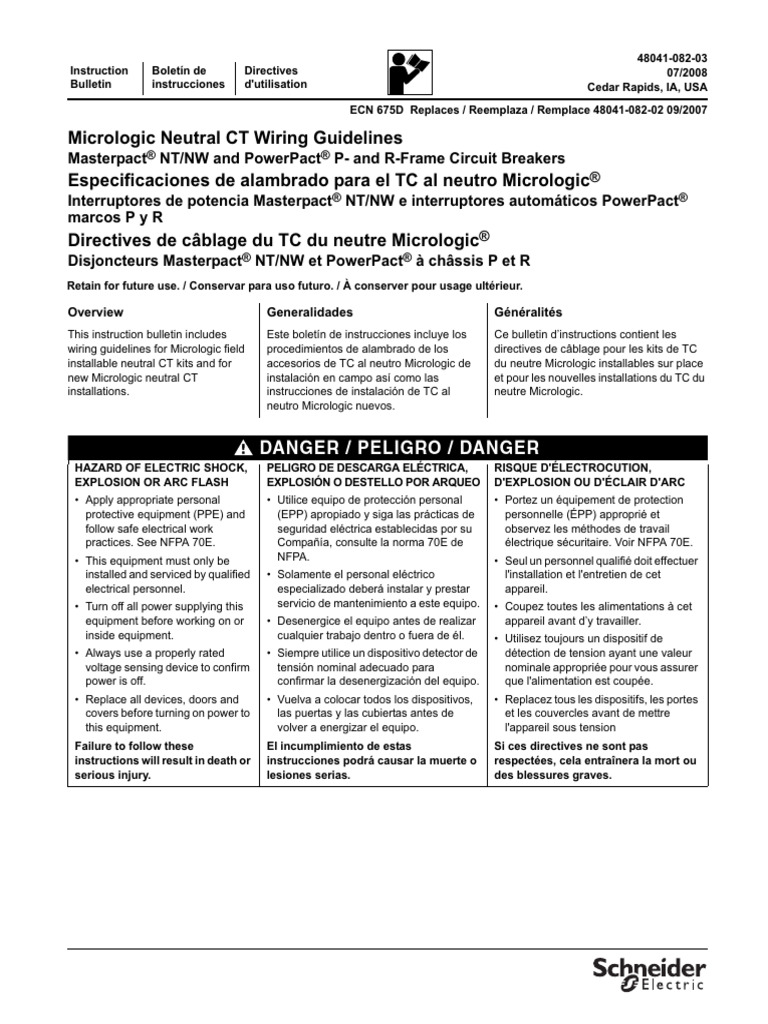

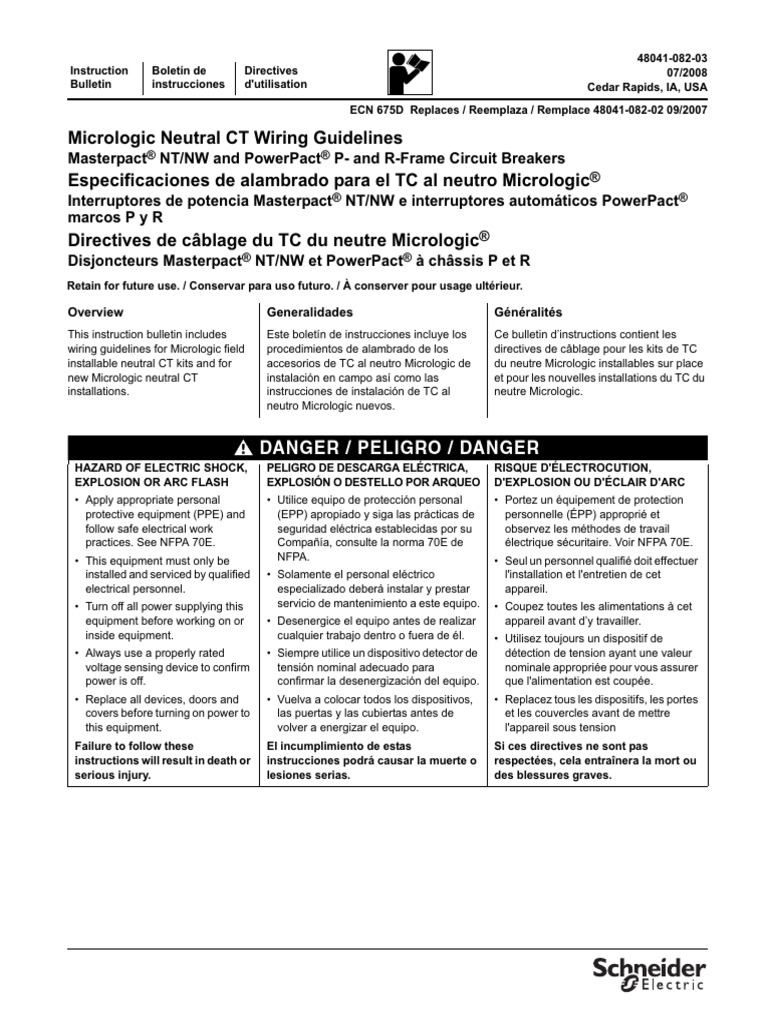

48041-082-03

Instruction Boletín de Directives 07/2008

Bulletin instrucciones d'utilisation Cedar Rapids, IA, USA
ECN 675D Replaces / Reemplaza / Remplace 48041-082-02 09/2007

Micrologic Neutral CT Wiring Guidelines

Masterpact® NT/NW and PowerPact® P- and R-Frame Circuit Breakers
Especificaciones de alambrado para el TC al neutro Micrologic®
Interruptores de potencia Masterpact® NT/NW e interruptores automáticos PowerPact®
marcos P y R
Directives de câblage du TC du neutre Micrologic®
Disjoncteurs Masterpact® NT/NW et PowerPact® à châssis P et R
Retain for future use. / Conservar para uso futuro. / À conserver pour usage ultérieur.

Overview Generalidades Généralités

This instruction bulletin includes
wiring guidelines for Micrologic field
installable neutral CT kits and for
new Micrologic neutral CT
installations.
Este boletín de instrucciones incluye los
procedimientos de alambrado de los
accesorios de TC al neutro Micrologic de
instalación en campo así como las
instrucciones de instalación de TC al
neutro Micrologic nuevos.
Ce bulletin d’instructions contient les
directives de câblage pour les kits de TC
du neutre Micrologic installables sur place
et pour les nouvelles installations du TC du
neutre Micrologic.

DANGER / PELIGRO / DANGER

HAZARD OF ELECTRIC SHOCK,
EXPLOSION OR ARC FLASH
• Apply appropriate personal
protective equipment (PPE) and
follow safe electrical work
practices. See NFPA 70E.
• This equipment must only be
installed and serviced by qualified
electrical personnel.
• Turn off all power supplying this
equipment before working on or
inside equipment.
• Always use a properly rated
voltage sensing device to confirm
power is off.
• Replace all devices, doors and
covers before turning on power to
this equipment.
Failure to follow these
instructions will result in death or
serious injury.
PELIGRO DE DESCARGA ELÉCTRICA,
EXPLOSIÓN O DESTELLO POR ARQUEO
• Utilice equipo de protección personal
(EPP) apropiado y siga las prácticas de
seguridad eléctrica establecidas por su
Compañía, consulte la norma 70E de
NFPA.
• Solamente el personal eléctrico
especializado deberá instalar y prestar
servicio de mantenimiento a este equipo.
• Desenergice el equipo antes de realizar
cualquier trabajo dentro o fuera de él.
• Siempre utilice un dispositivo detector de
tensión nominal adecuado para
confirmar la desenergización del equipo.
• Vuelva a colocar todos los dispositivos,
las puertas y las cubiertas antes de
volver a energizar el equipo.
El incumplimiento de estas
instrucciones podrá causar la muerte o
lesiones serias.
RISQUE D'ÉLECTROCUTION,
D'EXPLOSION OU D'ÉCLAIR D'ARC
• Portez un équipement de protection
personnelle (ÉPP) approprié et
observez les méthodes de travail
électrique sécuritaire. Voir NFPA 70E.
• Seul un personnel qualifié doit effectuer
l'installation et l'entretien de cet
appareil.
• Coupez toutes les alimentations à cet
appareil avant d’y travailler.
• Utilisez toujours un dispositif de
détection de tension ayant une valeur
nominale appropriée pour vous assurer
que l'alimentation est coupée.
• Replacez tous les dispositifs, les portes
et les couvercles avant de mettre
l'appareil sous tension
Si ces directives ne sont pas
respectées, cela entraînera la mort ou
des blessures graves.
Micrologic Neutral CT Wiring Guidelines
Especificaciones de alambrado para el TC al neutro Micrologic® 48041-082-03
Directives de câblage du TC du neutre Micrologic® 07/2008

Table / Tabla / Tableau 1 : Kit contents / Contenido del accesorio / Contenu du kit

Quantity / Cantidad / Quantité Description / Descripción / Description

Jumper
2 Cables de conexión en puente
Cavalier

Capacitor
1 Capacitor
Condensateur

Belden Cable with Conduit1 Cable

1 Belden® con tubo conduit2 / Câble
Belden® avec conduit3

1 Belden cable is insulation rated to 300 V. Segregation of the circuits must occur if cable is in direct contact with voltage greater than 300 V.
2 El cable Belden tiene aislamiento adecuado para 300 V. Los circuitos deben segregarse si el cable está en contacto directo con tensión mayor que 300 V.
3 L'isolation du câble Belden est homologuée pour une tension de 300 V. Les circuits doivent être isolés si le câble est en contact direct avec une tension supérieure
à 300 V.

Applications Aplicaciones Applications

Field Upgrade Modernización en campo Actualisation sur place
For existing installations. Para las instalaciones existentes de: Pour les installations existantes de :
• 800–3200 A Masterpact NT/NW • interruptores de potencia Masterpact • disjoncteurs Masterpact NT/NW
UL/ANSI Circuit Breakers (See NT/NW UL/ANSI de 800 a 3 200 A UL/ANSI de 800 à 3200 A (voir la
page 3) (consulte la página 3) page 3)
• 800–4000 A Masterpact NT/NW • interruptores de potencia Masterpact • disjoncteurs Masterpact NT/NW IEC de
IEC Circuit Breakers (See NT/NW IEC de 800 a 4 000 A (consulte 800 à 4000 A (voir la page 3)
page 3) la página 3) • disjoncteurs Masterpact NW UL/ANSI
• 3200LI–6000 A Masterpact NW • interruptores de potencia Masterpact de 3200LI à 6000 A (voir la page 5)
UL/ANSI Circuit Breakers (See NW UL/ANSI de 3 200LI a 6 000 A • disjoncteurs Masterpact NW IEC de
page 5) (consulte la página 5) 4000b à 6300 A (voir la page 5)
• 4000b–6300 A Masterpact NW • interruptores de potencia Masterpact
IEC Circuit Breakers (See NW IEC de 4 000b a 6 300 A (consulte
page 5) la página 5)
New Installation Instalación nueva Nouvelle installation
For all new Masterpact NT/NW and Para todas las instalaciones nuevas de Pour toutes les nouvelles installations de
Powerpact P- and R-frame interruptores de potencia Masterpact disjoncteurs Masterpact NT/NW et
installations (See page 8) NT/NW e interruptores automáticos Powerpact à châssis P et R (voir la page 8)
Powerpact marcos P y R (consulte la
página 8)

2 © 2006–2008 Schneider Electric All Rights Reserved

 Micrologic Neutral CT Wiring Guidelines
48041-082-03 Especificaciones de alambrado para el TC al neutro Micrologic®
07/2008 Directives de câblage du TC du neutre Micrologic®

Field Upgrade Procedures Procedimientos de modernización Procédures d’actualisation sur

UL/ANSI 800–3200 A NT/NW and
IEC 800–4000 A Circuit Breakers
Wiring procedures for UL/ANSI 800–
3200 A (W-frame), ANSI 4000 A
fixed-mounted, and IEC 800–4000 A
Masterpact NT and NW circuit
breakers.
Existing Neutral CT Wiring
Removal
1. Remove wire connections from
neutral current transformer
terminals T1, T2, T3, T4 and
GND and cut the Belden® cable
as shown.
2. Using electrical tape, wrap the
cut end of the Belden cable as
shown.
FIG. 1 : Existing Wire Removal / Desconexión de los cables existentes / Retrait des fils existants
en campo
Interruptores de potencia Masterpact
NT/NW UL/ANSI de 800 a 3 200 A e IEC
de 800 a 4 000 A
Procedimientos de alambrado de los
interruptores de potencia Masterpact NT y
NW; UL/ANSI de 800 a 3 200 A
(marco W), de montaje fijo ANSI de 4 000
A e IEC de 800 a 4 000 A.
Desconexión de los cables del TC al
neutro existentes
1. Desconecte los cables de las
terminales T1, T2, T3, T4 y TIERRA
(Gnd) del transformador de corriente al
neutro y corte el cable Belden® como
se ilustra.
2. Empleando cinta aislante, enrede los
extremos cortados del cable Belden
como se ilustra.
place
Disjoncteurs Masterpact NT/NW
UL/ANSI de 800 à 3200 A et IEC de 800 à
4 000 A
Procédures de câblage pour disjoncteurs
Masterpact NT et NW; UL/ANSI de 800 à
3200 A (châssis W), à montage fixe ANSI
de 4000 A et IEC de 800 à 4000 A.
Retrait du câblage du TC du neutre
existant
1. Défaire les raccordements de fils des
bornes T1, T2, T3, T4 et Gnd (terre) du
TC du neutre et couper le câble
Belden® comme indiqué.
2. Entourer l’extrémité coupée du câble
Belden avec du ruban isolant
(chatterton) comme indiqué.

Discard / Deseche /
06135820

Cut / Corte /
06135820

Mettre au rebut
Couper

Tape /
Remove connection from earth ground /
Cinta /
Retire las conexiones de tierra / Ruban
Défaire le raccordement à la terre

Vc Vn Gnd T4 T3 T1 T2

Neutral CT / TC al neutro / TC du neutre

Replacement Neutral CT Wiring Instalación de los cables del TC al Installation du câblage du TC du neutre
Installation neutro de repuesto de rechange
NOTE: Shielded cable must not be NOTA: El cable blindado no deberá ser de REMARQUE : La longueur du câble blindé
longer than 4 meters (13 ft.) una longitud mayor a 4 metros (13 pies). ne doit pas dépasser 4 mètres (13 pieds)

© 2006–2008 Schneider Electric All Rights Reserved 3

Micrologic Neutral CT Wiring Guidelines
Especificaciones de alambrado para el TC al neutro Micrologic® 48041-082-03
Directives de câblage du TC du neutre Micrologic® 07/2008

CAUTION / PRECAUCIÓN / ATTENTION

HAZARD OF IMPROPER TRIP
SYSTEM OPERATION
F1 and F2 must be isolated from
ground. Verify all wiring per the
instructions in this bulletin.
Failure to follow this instruction
can result in a nuisance trip
during closing.
PELIGRO DE FUNCIONAMIENTO
INAPROPIADO DEL SISTEMA DE
DISPARO
F1 y F2 deberán ser aislados de tierra.
Asegúrese de que todo el alambrado haya
sido instalado de acuerdo con las
instrucciones de este boletín.
El incumplimiento de esta instrucción
puede causar disparos incorrectos
durante la operación de cierre.
RISQUE DE MAUVAIS
FONCTIONNEMENT DU SYSTÈME DE
DÉCLENCHEMENT
F1 et F2 doivent être isolées de la terre.
Vérifiez tout le câblage selon les
directives de ce bulletin.
Si cette précaution n’est pas
respectée, cela peut entraîner un
déclenchement intempestif pendant la
fermeture.

1. Feed the replacement Belden
cable (encased in plastic
conduit) from the neutral CT to
the cradle terminals.
2. Connect jumper to terminals T4
and T3.
3. Connect capacitor to terminals
T1 and T3.
4. Connect red wire to T1 and black
wire to T2.
Do Not make any connections to
earth ground.
5. Connect shield of Belden cable to
terminal labeled Gnd.
FIG. 2 : Replacement Wire Installation / Instalación de los cables de repuesto / Installation des fils de rechange
1. Conecte el cable Belden de repuesto
(revestido de tubo conduit de
plástico) del TC al neutro a las las
terminales de la cuna.
2. Conecte el cable de conexión en
puente a las terminales T4 y T3.
3. Conecte el capacitor a las terminales
T1 y T3.
4. Conecte el cable rojo a la terminal T1 y
el cable negro a la terminal T2.
No realice ninguna conexión a tierra.
5. Conecte el blindaje del cable Belden a
la terminal marcada Tierra (Gnd).
06135821
1. Raccorder le câble Belden de
rechange (enrobé d’un conduit en
plastique) du TC du neutre aux bornes
du berceau.
2. Raccorder le cavalier aux bornes T4 et
T3.
3. Raccorder le condensateur aux bornes
T1 et T3.
4. Raccorder le fil rouge à T1 et le fil noir
à T2.
N’effectuer aucun raccordement à la
terre.
5. Raccorder le blindage du câble Belden
à la borne étiquetée Gnd (terre).

Vc Vn Gnd T4 T3 T1 T2

Neutral CT / TC al neutro / TC du neutre

6. See wiring schematic figure 3 on
page 5.
7. Verify all wiring.
8. Verify that F1 and F2 are isolated
from ground. See Figure 5.
6. Consulte los diagramas esquemáticos 6. Voir le schéma de câblage, figure 3 à
de alambrado en la figura 3 en la la page 5.
página 5.
7. Revise todos los cables. 7. Vérifier tout le câblage.
8. Asegúrese de que F1 y F2 estén 8. S’assurer que F1 et F2 sont isolées de
aislados de tierra. Vea la figura 3. la terre, voir la figure 3

4 © 2006–2008 Schneider Electric All Rights Reserved

 Micrologic Neutral CT Wiring Guidelines
48041-082-03 Especificaciones de alambrado para el TC al neutro Micrologic®
07/2008 Directives de câblage du TC du neutre Micrologic®

FIG. 3 : Wiring Schematic for UL/ANSI 800–3200 A, ANSI FIxed-Mounted 4000A, and IEC 800–4000 A Masterpact NT/NW
Circuit Breakers / Diagrama esquemático de alambrado de los interruptores de potencia Masterpact NT/NW;
UL/ANSI de 800 a 3 200 A, de montaje fijo ANSI de 4 000 A, e IEC de 800 a 4 000 A /
Schéma de câblage de disjoncteurs Masterpact NT/NW; UL/ANSI de 800 à 3200 A, de montage fixe ANSI de 4000
A et IEC de 800 à 4000 A

Trip Unit / Unidad de disparo / Déclencheur

A. Existing Jumper (internal) /

Puente de conexión existente (interno) / COM UC1 UC2 UC3 UC4
Cavalier existant (interne)
B. New Jumper / Nuevo puente de conexión /
E5 E6 Z5 M1 M2 M3 F2+ V3 Regulated and isolated 24 Vdc
Nouveau cavalier
power supply (ungrounded) /
C. New Capacitor (2.2 nF) / Fuente de alimentación de 24 V
Nuevo capacitor (2,2 nF) / c.d. regulada y aislada (no
Nouveau condensateur (2,2 nF) E3 E4 Z3 Z4 T3 T4 VN V2
conectada a tierra) /
Alimentation stabilisée et isolée
de 24 Vcc (non mise à la terre)
Neutral CT / E1 E2 Z1 Z2 T1 T2 F1- V1
TC al neutro /
TC du neutre N
Minimum input-to-output isolation 2500 V
06135822

H2 Vc Shield Drain /
Output ± 5% (including max. 1% ripple)
Hilo de
A Dielectric withstand (input/output): 3 kV rms /
blindaje /
Vn Drainage de Aislamiento mínimo de entrada a salida: 2 500 V
blindage Salida: ± 5% (incluyendo una ondulación máx. del 1%)
Rigidez dieléctrica (entrada/salida): 3 kV rcm
T1
Isolation minimale entrée-sortie : 2500 V
Sortie : ± 5 % (y compris l’ondulation max. de 1%)
T2 Résistance diélectrique (entrée/sortie) : 3 kV rms
C
Use 8723SB Belden® cable encased in 3/4 in. plastic
T3 conduit. Maximum cable length is 4 m (13 ft.) /
Use un cable Belden® 8723SB revestido de tubo conduit
B de plástico de 19 mm (3/4 de pulg). La longitud máxima
T4
del cable debe ser de 4 m (13 pies). /
A Utiliser un câble Belden® 8723SB enrobé d’un conduit
GND
en plastique de 19 mm (3/4 po). La longueur maximale
de câble est de 4 m (13 pi).
H1

3200LI–6000 A UL/ANSI and Interruptores de potencia Masterpact Disjoncteurs Masterpact NW UL/ANSI

4000b–6300 A IEC Masterpact NW
Circuit Breakers
Wiring procedures for Masterpact
NW 3200LI–6000 A UL and ANSI
(Y-frame) and 4000b–6300 A IEC
circuit breakers.
Existing Neutral CT Wiring
Removal
1. Remove wire connections from
neutral current transformer
terminals T1, T2, T3, T4 and Gnd
and cut the Belden® cable as
shown.
2. Using electrical tape, wrap the
cut end of the Belden cable as
shown.
NW UL/ANSI de 3 200LI a 6 000 A e IEC
de 4 000b a 6 300 A
Procedimientos de alambrado de los
interruptores de potencia Masterpact NW;
UL/ANSI de 3 200LI a 6 000 A (marco Y) e
IEC de 4 000b a 6 300 A.
Desconexión de los cables del TC al
neutro existentes
1. Desconecte los cables de las
terminales T1, T2, T3, T4 y TIERRA
(Gnd) del transformador de corriente al
neutro y corte el cable Belden® como
se ilustra.
2. Empleando cinta aislante, enrede los
extremos cortados del cable Belden
como se ilustra.
de 3200LI à 6000 A et IEC de 4000b à
6300 A
Procédures de câblage pour disjoncteurs
Masterpact NW; UL/ANSI de 3200LI à
6000 A (châssis Y) et IEC de 4000b à
6300 A.
Retrait du câblage du TC du neutre
existant
1. Défaire les raccordements de fils des
bornes T1, T2, T3, T4 et Gnd (terre) du
TC du neutre et couper le câble
Belden® comme indiqué.
2. Entourer l’extrémité coupée du câble
Belden avec du ruban isolant
(chatterton) comme indiqué.

© 2006–2008 Schneider Electric All Rights Reserved 5

Micrologic Neutral CT Wiring Guidelines
Especificaciones de alambrado para el TC al neutro Micrologic®
Directives de câblage du TC du neutre Micrologic®
FIG. 4 : Existing Wire Removal / Desconexión de los cables existentes /Retrait des fils existants
06135820
Remove connection from earth ground /
Retire las conexiones de tierra /
Défaire le raccordement à la terre
Replacement Neutral CT Wiring
Installation
NOTE: Shielded cable must not be
longer than 4 meters (13 ft.)
CAUTION / PRECAUCIÓN / ATTENTION
HAZARD OF IMPROPER TRIP
SYSTEM OPERATION
F1 and F2 must be isolated from
ground. Verify all wiring per the
instructions in this bulletin.
Failure to follow this instruction
can result in a nuisance trip
during closing.
1. Feed the replacement Belden
cable (encased in plastic
conduit) from the neutral CT to
the cradle terminals.
2. Connect the replacement cable
per the schematic in Figure 5.
— Connect red wire to T1 and
black wire to T2.
— Do Not make any
connections to earth ground.
— Connect shield of Belden
cable to terminal labeled Gnd.
6 © 2006–2008 Schneider Electric All Rights Reserved
Discard / Deseche /
Mettre au rebut
Vc Vn Gnd T4 T3 T1 T2
Neutral CT / TC al neutro / TC du neutre
Instalación de los cables del TC al
neutro de repuesto
NOTA: El cable blindado no deberá ser de
una longitud mayor a 4 metros (13 pies).
PELIGRO DE FUNCIONAMIENTO
INAPROPIADO DEL SISTEMA DE
DISPARO
F1 y F2 deberán ser aislados de tierra.
Asegúrese de que todo el alambrado haya
sido instalado de acuerdo con las
instrucciones de este boletín.
El incumplimiento de esta instrucción
puede causar disparos incorrectos
durante la operación de cierre.
1. Conecte el cable Belden de repuesto
(revestido de tubo conduit de
plástico) del TC al neutro a las
terminales de la cuna.
2. Conecte el cable de repuesto como se
ilustra en el diagrama esquemático en
la figura 5.
— Conecte el cable rojo a la terminal
T1 y el cable negro a la
terminal T2.
— No realice ninguna conexión a
tierra.
— Conecte el blindaje del cable
Belden a la terminal marcada Tierra
(Gnd).
48041-082-03
07/2008
Cut / Corte /
Couper
Tape / Cinta /
Ruban
Installation du câblage du TC du neutre
de rechange
REMARQUE : La longueur du câble blindé
ne doit pas dépasser 4 mètres (13 pieds)
RISQUE DE MAUVAIS
FONCTIONNEMENT DU SYSTÈME DE
DÉCLENCHEMENT
F1 et F2 doivent être isolées de la terre.
Vérifiez tout le câblage selon les
directives de ce bulletin.
Si cette précaution n’est pas
respectée, cela peut entraîner un
déclenchement intempestif pendant la
fermeture.
1. Raccorder le câble Belden de
rechange (enrobé d’un conduit en
plastique) du TC du neutre aux bornes
du berceau.
2. Raccorder le câble de rechange selon
le schéma de la figure 5.
— Raccorder le fil rouge à T1 et le fil
noir à T2.
— N’effectuer aucun raccordement à
la terre.
— Raccorder le blindage du câble
Belden à la borne étiquetée Gnd
(terre).
 Micrologic Neutral CT Wiring Guidelines
48041-082-03 Especificaciones de alambrado para el TC al neutro Micrologic®
07/2008 Directives de câblage du TC du neutre Micrologic®

3. Verify all wiring. 3. Revise todos los cables. 3. Vérifier tout le câblage.
4. Verify that F1 and F2 are isolated 4. Asegúrese de que F1 y F2 estén 4. S’assurer que F1 et F2 sont isolées de
from ground. See Figure 5 on aislados de tierra. Consulte la la terre. Voir la figure 5 à la page 7.
page 7. figura 5 en la página 7.
FIG. 5 : Wiring Schematic for UL/ANSI 3200LI–6000 A and IEC 4000b–6300 A Masterpact NW Circuit Breakers /
Diagrama esquemático de alambrado de los interruptores de potencia Masterpact NW; UL/ANSI de 3 200LI a 6 000 A,
e IEC de 4 000b a 6 300 A /
Schéma de câblage de disjoncteurs Masterpact NW; UL/ANSI de 3200LI à 6000 A et IEC de 4000b à 6300 A

Bundle T1 and T2 conductors with wire tie or electrical tape as shown. /

Amarre los conductores T1 y T2 con amarres de alambre o cinta aislante
como se ilustra. /
Mettre les conducteurs de T1 et T2 en faisceau avec des attache-fils ou
un ruban isolant (chatterton) comme indiqué.
06135823

Regulated and
Trip Unit / Unidad de disparo / Déclencheur isolated 24 Vdc
power supply
(ungrounded) /
COM UC1 UC2 UC3 UC4
Fuente de
alimentación de 24
V c.d. regulada y
E5 E6 Z5 M1 M2 M3 F2+ V3 aislada (no
Vc Vn Gnd T4 T3 T1 T2 Vc Vn Gnd T4 T3 T1 T2
Neutral CT 1 / TC al Neutral CT 2 / TC al conectada a tierra) /
neutro 1 / TC du neutre 1 neutro 2 / TC du neutre 2 Alimentation
E3 E4 Z3 Z4 T3 T4 VN V2
stabilisée et isolée
de 24 Vcc (non
mise à la terre)
E1 E2 Z1 Z2 T1 T2 F1- V1

N N Shield Drain /
H2 Hilo de blindaje /
Vc H2 Vc Drainage de
A A blindage
Vn Vn Minimum input-to-output isolation 2500 V
Output ± 5% (including max. 1% ripple)
Dielectric withstand (input/output): 3 kV rms /
T1 T1
Aislamiento mínimo de entrada a salida: 2 500 V
Salida: ± 5% (incluyendo una ondulación máx. del
T2 C T2 1%)
Rigidez dieléctrica (entrada/salida): 3 kV rcm
T3 T3 Isolation minimale entrée-sortie : 2500 V
Sortie : ± 5 % (y compris l’ondulation max. de 1%)
B B Résistance diélectrique (entrée/sortie) : 3 kV rms
T4 T4

A GND A GND Use 8723SB Belden® cable encased in 3/4 in. plastic
conduit. Maximum cable length is 4 m (13 ft.) /
Use un cable Belden® 8723SB revestido de tubo conduit de
plástico de 19 mm (3/4 de pulg). La longitud máxima del
H1 H1
cable debe ser de 4 m (13 pies). /
Utiliser un câble Belden® 8723SB enrobé d’un conduit en
Neutral CT 2 / Neutral CT 1 / plastique de 19 mm (3/4 po). La longueur maximale de
TC al neutro 2 / TC al neutro 1 / câble est de 4 m (13 pi).
TC du neutre 2 TC du neutre 1

A. Existing Jumper (internal) /

Puente de conexión existente
(interno) /
Cavalier existant (interne)
B. New Jumper / Nuevo puente de
conexión / Nouveau cavalier
C. New Capacitor (2.2 nF) /
Nuevo capacitor (2,2 nF) /
Nouveau condensateur (2,2 nF)

© 2006–2008 Schneider Electric All Rights Reserved 7

Micrologic Neutral CT Wiring Guidelines
Especificaciones de alambrado para el TC al neutro Micrologic®
Directives de câblage du TC du neutre Micrologic®
New Installations
CAUTION / PRECAUCIÓN / ATTENTION
HAZARD OF IMPROPER TRIP
SYSTEM OPERATION
F1 and F2 must be isolated from
ground. Verify all wiring per the
instructions in this bulletin.
Failure to follow this instruction
can result in a nuisance trip
during closing.
1. Feed Belden® cable from the
neutral CT to the cradle
terminals.
2. Connect the cable per the
appropriate schematic.
— 800–3200 A Masterpact
NT/NW UL/ANSI Circuit
Breakers See FIG. 6 : on
page 9.
— 800–4000 A Masterpact
NT/NW IEC Circuit Breakers
See FIG. 6 : on page 9.
— 3200LI–6000 A NW
Masterpact UL/ANSI Circuit
Breakers See FIG. 7 : on
page 10.
— 4000b–6300 A Masterpact
NW IEC Circuit Breakers See
FIG. 7 : on page 10.
— Powerpact P- and R-frame
Circuit Breakers See
FIG. 8 : on page 11.
3. Place Belden cable in plastic
conduit.
4. Verify all wiring.
5. Verify that F1 and F2 are isolated
from ground.
8 © 2006–2008 Schneider Electric All Rights Reserved
Instalación nueva
PELIGRO DE FUNCIONAMIENTO
INAPROPIADO DEL SISTEMA DE
DISPARO
F1 y F2 deberán ser aislados de tierra.
Asegúrese de que todo el alambrado haya
sido instalado de acuerdo con las
instrucciones de este boletín.
El incumplimiento de esta instrucción
puede causar disparos incorrectos
durante la operación de cierre.
1. Conecte el cable Belden® del TC al
neutro a las terminales de la cuna.
2. Conecte el cable como se ilustra en el
diagrama esquemático apropiado.
— Interruptores de potencia
Masterpact NT/NW UL/ANSI de
800 a 3 200 A (consulte la figura 6
en la página 9).
— Interruptores de potencia
Masterpact NT/NW IEC de 800
a 4 000 A (consulte la figura 6 en la
página 9).
— Interruptores de potencia
Masterpact NW UL/ANSI de
3 200LI a 6 000 A (consulte la
figura 7 en la página 10).
— Interruptores de potencia
Masterpact NW IEC de 4 000b a
6 300 A (consulte la figura 7 en la
página 10).
— Interruptores automáticos
Powerpact marcos P y R (consulte
la figura 8 en la página 11).
3. Coloque el cable Belden en el tubo
conduit de plástico.
4. Revise todos los cables.
5. Asegúrese de que F1 y F2 estén
aislados de tierra.
48041-082-03
07/2008
Nouvelles installations
RISQUE DE MAUVAIS
FONCTIONNEMENT DU SYSTÈME DE
DÉCLENCHEMENT
F1 et F2 doivent être isolées de la terre.
Vérifiez tout le câblage selon les
directives de ce bulletin.
Si cette précaution n’est pas
respectée, cela peut entraîner un
déclenchement intempestif pendant la
fermeture.
1. Raccorder le câble Belden® du TC du
neutre aux bornes du berceau.
2. Raccorder le câble selon le schéma
approprié.
— Disjoncteurs Masterpact NT/NW
UL/ANSI de 800 à 3200 A (voir la
figure 6 à la page 9).
— Disjoncteurs Masterpact NT/NW
IEC de 800 à 4000 A (voir la
figure 6 à la page 9).
— Disjoncteurs Masterpact NW
UL/ANSI de 3200LI à 6000 A (voir
la figure 7 à la page 10).
— Disjoncteurs Masterpact NW IEC
de 4000b à 6300 A (voir la figure 7
à la page 10).
— Disjoncteurs Powerpact à châssis P
et R (voir la figure 8 à la page 11).
3. Placer le câble Belden dans un conduit
en plastique.
4. Vérifier tout le câblage.
5. S’assurer que F1 et F2 sont isolées de
la terre.
 Micrologic Neutral CT Wiring Guidelines
48041-082-03 Especificaciones de alambrado para el TC al neutro Micrologic®
07/2008 Directives de câblage du TC du neutre Micrologic®

FIG. 6 : Wiring Schematic for UL/ANSI 800–3200 A, ANSI FIxed-Mounted 4000A, and IEC 800–4000 A Masterpact NT/NW
Circuit Breakers / Diagrama esquemático de alambrado de los interruptores de potencia Masterpact NT/NW;
UL/ANSI de 800 a 3 200 A, de montaje fijo ANSI de 4 000 A, e IEC de 800 a 4 000 A /
Schéma de câblage de disjoncteurs Masterpact NT/NW; UL/ANSI de 800 à 3200 A, à montage fixe ANSI de
4000 A et IEC de 800 à 4000 A

Trip Unit / Unidad de disparo / Déclencheur

A. Existing Jumper (internal) /

COM UC1 UC2 UC3 UC4
Puente de conexión existente (interno) / Regulated and isolated 24 Vdc
Cavalier existant (interne) power supply (ungrounded) /
B. New Jumper / Nuevo puente de conexión / Fuente de alimentación de 24 V
Nouveau cavalier E5 E6 Z5 M1 M2 M3 F2+ V3
c.d. regulada y aislada (no
C. New Capacitor (2.2 nF) / conectada a tierra) /
Nuevo capacitor (2,2 nF) / Alimentation stabilisée et isolée de
Nouveau condensateur (2,2 nF) E3 E4 Z3 Z4 T3 T4 VN V2
24 Vcc (non mise à la terre)

E1 E2 Z1 Z2 T1 T2 F1- V1

N Minimum input-to-output isolation 2500 V

Output ± 5% (including max. 1% ripple)
06135822

H2 Vc Shield Drain /
Hilo de Dielectric withstand (input/output): 3 kV rms /
A blindaje / Aislamiento mínimo de entrada a salida: 2 500 V
Vn Drainage de Salida: ± 5% (incluyendo una ondulación máx. del 1%)
blindage Rigidez dieléctrica (entrada/salida): 3 kV rcm
T1 Isolation minimale entrée-sortie : 2500 V
Sortie : ± 5 % (y compris l’ondulation max. de 1%)
Résistance diélectrique (entrée/sortie) : 3 kV rms
T2
C
T3 Use 8723SB Belden® cable encased in 3/4 in. plastic
conduit. Maximum cable length is 4 m (13 ft.). /
B Use un cable Belden® 8723SB revestido de tubo
T4
conduit de plástico de 19 mm (3/4 de pulg). La
A GND
longitud máxima del cable debe ser de 4 m (13 pies). /
Utiliser un câble Belden® 8723SB enrobé d’un conduit
en plastique de 19 mm (3/4 po). La longueur maximale
de câble est de 4 m (13 pi).
H1

Neutral CT /
TC al neutro /
TC du neutre

© 2006–2008 Schneider Electric All Rights Reserved 9

Micrologic Neutral CT Wiring Guidelines
Especificaciones de alambrado para el TC al neutro Micrologic® 48041-082-03
Directives de câblage du TC du neutre Micrologic® 07/2008

FIG. 7 : Wiring Schematic for UL/ANSI 3200LI–6000 A and IEC 4000b–6300 A Masterpact NW Circuit Breakers /
Diagrama esquemático de alambrado de los interruptores de potencia Masterpact NW; UL/ANSI de 3 200LI a
6 000 A, e IEC de 4 000b a 6 300 A /
Schéma de câblage de disjoncteurs Masterpact NW; UL/ANSI de 3200LI à 6000 A et IEC de 4000b à 6300 A

Bundle T1 and T2 conductors with wire tie or electrical tape as shown. /

Amarre los conductores T1 y T2 con amarres de alambre o cinta aislante
como se ilustra. /
Mettre les conducteurs de T1 et T2 en faisceau avec des attache-fils ou un
ruban isolant (chatterton) comme indiqué.
06135823

Trip Unit / Unidad de disparo / Déclencheur

Regulated and isolated

COM UC1 UC2 UC3 UC4 24 Vdc power supply
(ungrounded) /
Fuente de alimentación
E5 E6 Z5 M1 M2 M3 F2+ V3 de 24 V c.d. regulada y
Vc Vn Gnd T4 T3 T1 T2 Vc Vn Gnd T4 T3 T1 T2
aislada (no conectada
Neutral CT 1 / TC al Neutral CT 2 / TC al a tierra) /
neutro 1 / TC du neutre 1 neutro 2 / TC du neutre 2 E3 E4 Z3 Z4 T3 T4 VN V2 Alimentation stabilisée
et isolée de 24 Vcc
(non mise à la terre)
E1 E2 Z1 Z2 T1 T2 F1- V1

N N Shield Drain / Minimum input-to-output isolation 2500 V

H2 Vc H2 Vc Hilo de Output ± 5% (including max. 1% ripple)
A blindaje / Dielectric withstand (input/output): 3 kV rms /
A
Vn Vn
Drainage de Aislamiento mínimo de entrada a salida: 2 500 V
blindage Salida: ± 5% (incluyendo una ondulación máx. del
1%)
T1 T1 Rigidez dieléctrica (entrada/salida): 3 kV rcm
Isolation minimale entrée-sortie : 2500 V
T2 C T2 Sortie : ± 5 % (y compris l’ondulation max. de 1%)
Résistance diélectrique (entrée/sortie) : 3 kV rms
T3 T3
B B Use 8723SB Belden® cable encased in 3/4 in. plastic
T4 T4 conduit. Maximum cable length is 4 m (13 ft.) /
Use un cable Belden® 8723SB revestido de tubo conduit
A GND
A GND de plástico de 19 mm (3/4 de pulg). La longitud máxima
del cable debe ser de 4 m (13 pies). /
Utiliser un câble Belden® 8723SB enrobé d’un conduit
H1 H1 en plastique de 19 mm (3/4 po). La longueur maximale
de câble est de 4 m (13 pi).

Neutral CT 2 / Neutral CT 1 /
TC al neutro 2 / TC al neutro 1 /
TC du neutre 2 TC du neutre 1

A. Existing Jumper (internal) /

Puente de conexión existente
(interno) /
Cavalier existant (interne)
B. New Jumper / Nuevo puente de
conexión / Nouveau cavalier
C. New Capacitor (2.2 nF) /
Nuevo capacitor (2,2 nF) /
Nouveau condensateur (2,2 nF)

10 © 2006–2008 Schneider Electric All Rights Reserved

 Micrologic Neutral CT Wiring Guidelines
48041-082-03 Especificaciones de alambrado para el TC al neutro Micrologic®
07/2008 Directives de câblage du TC du neutre Micrologic®

FIG. 8 : Wiring Schematic for Powerpact P- and R-frame Circuit Breakers / Diagramas esquemáticos de alambrado para
los interruptores automáticos Powerpact marcos P y R / Schéma de câblage de disjoncteurs Powerpact à
châssis P et R

Minimum input-to-output isolation 2500 V

Output ± 5% (including max. 1% ripple)
Dielectric withstand (input/output): 3 kV rms /
Aislamiento mínimo de entrada a salida: 2 500 V
Salida: ± 5% (incluyendo una ondulación máx. del 1%)
Rigidez dieléctrica (entrada/salida): 3 kV rcm
Isolation minimale entrée-sortie : 2500 V
Sortie : ± 5 % (y compris l’ondulation max. de 1%)
Résistance diélectrique (entrée/sortie) : 3 kV rms
M1 M2
Z1 Z2 Z3 Z4 Z5
Control wiring is connected to
Regulated and isolated 24 Vdc
terminals located under the circuit
power supply (ungrounded) /
breaker accessory cover. /
Fuente de alimentación de 24
Los cables de control están
V c.d. regulada y aislada (no
conectados a las terminales
conectada a tierra) /
situadas debajo de la cubierta de
Alimentation stabilisée et isolée
accesorios de los interruptores. /
de 24 Vcc (non mise à la terre)
Le câblage de contrôle est
raccordé aux bornes situées sous
le couvercle des accessoires du
M3 F1 F2 disjoncteur.
T1 T2 T3 T4

N
06135824

H2 Vc
Shield Drain /
A Hilo de
Vn blindaje /
Drainage de
T1 blindage

T2
C
Use 8723SB Belden® cable encased in 3/4 in. plastic
T3 conduit. Maximum cable length is 4 m (13 ft.) /
B Use un cable Belden® 8723SB revestido de tubo conduit
T4 de plástico de 19 mm (3/4 de pulg). La longitud máxima
del cable debe ser de 4 m (13 pies). /
A GND Utiliser un câble Belden® 8723SB enrobé d’un conduit
en plastique de 19 mm (3/4 po). La longueur maximale
de câble est de 4 m (13 pi).
H1

Neutral CT/
TC al neutro / A. Existing Jumper (internal) /
TC du neutre Puente de conexión existente
(interno) /
Cavalier existant (interne)
B. New Jumper / Nuevo puente de
conexión / Nouveau cavalier
C. New Capacitor (2.2 nF) /
Nuevo capacitor (2,2 nF) /
Nouveau condensateur (2,2 nF)

© 2006–2008 Schneider Electric All Rights Reserved 11

Micrologic Neutral CT Wiring Guidelines
Especificaciones de alambrado para el TC al neutro Micrologic®
Directives de câblage du TC du neutre Micrologic®
Square D® is a trademark or registered
trademark of Schneider Electric. Other
trademarks used herein are the property of their
respective owners.
Electrical equipment should be installed,
operated, serviced, and maintained only by
qualified personnel. No responsibility is assumed
by Schneider Electric for any consequences
arising out of the use of this material.
Schneider Electric USA
3700 Sixth St SW
Cedar Rapids, IA 52404 USA
1-888-778-2733
www.schneider-electric.us
12
Square D® es una marca comercial o marca registrada
de Schneider Electric. Cualquier otra marca comercial
utilizada en este documento pertenece a sus
respectivos propietarios.
Solamente el personal especializado deberá instalar,
hacer funcionar y prestar servicios de mantenimiento al
equipo eléctrico. Schneider Electric no asume
responsabilidad alguna por las consecuencias
emergentes de la utilización de este material.
Importado en México por:
Schneider Electric México, S.A. de C.V.
Calz. J. Rojo Gómez 1121-A
Col. Gpe. del Moral 09300 México, D.F.
Tel. 55-5804-5000
www.schneider-electric.com.mx
© 2006–2008 Schneider Electric All Rights Reserved / Reservados todos los derechos / Tous droits réservés
48041-082-03
07/2008
Square D® est une marque commerciale ou marque
déposée de Schneider Electric. Toutes autres marques
commerciales utilisées dans ce document sont la
propriété de leurs propriétaires respectifs.
Seul un personnel qualifié doit effectuer l’installation,
l’utilisation, l’entretien et la maintenance du matériel
électrique. Schneider Electric n’assume aucune
responsabilité des conséquences éventuelles
découlant de l’utilisation de cette documentation.
Schneider Electric Canada
19 Waterman Avenue
Toronto, Ontario M4B 1Y2
1-800-565-6699
www.schneider-electric.ca
