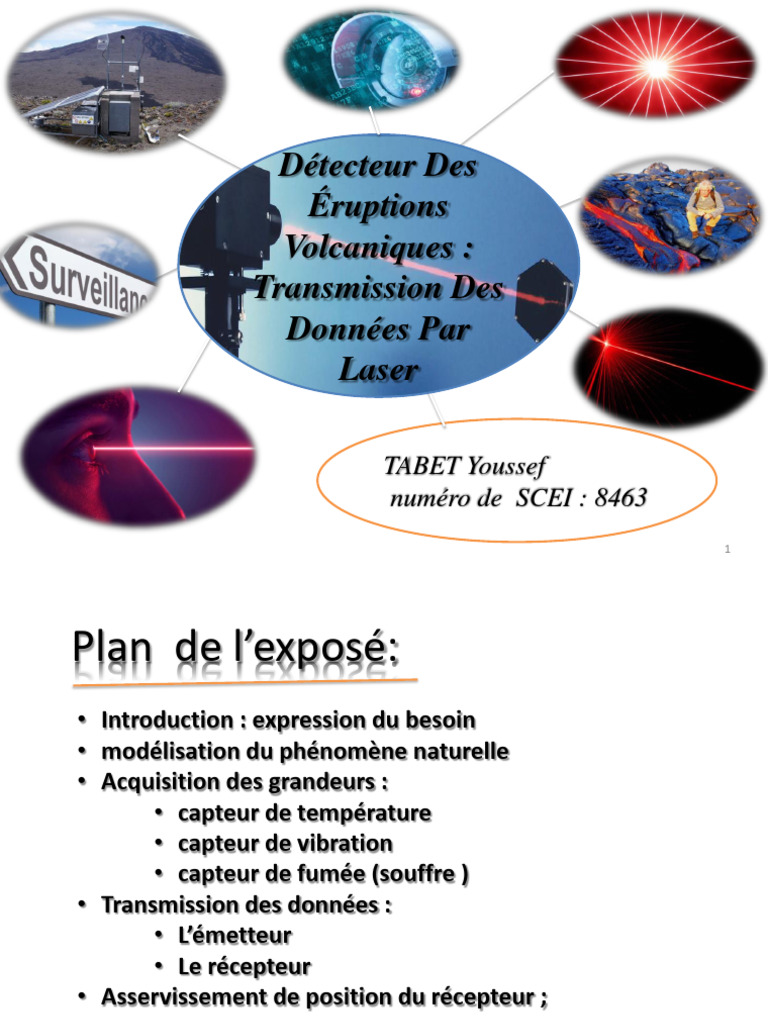

Éruptions
Volcaniques :
Transmission Des
Données Par
Laser
TABET Youssef
numéro de SCEI : 8463
1
Plan de l’exposé:
• Introduction : expression du besoin
• modélisation du phénomène naturelle
• Acquisition des grandeurs :
• capteur de température
• capteur de vibration
• capteur de fumée (souffre )
• Transmission des données :
• L’émetteur
• Le récepteur
• Asservissement de position du récepteur ;
2
Introduction : expression du besoin
Notre sujet sert à
sauver des milliers
de vies , à travers un
système de
prévention qui suit
l'évolution d'un
volcan en étudiant
les variations de
différents paramètres
liés à l'activité
volcanique.
Solution proposée :
Lumière du
soleil
Brouillard
Affaiblissement Distance
géométrique
q
Dispositif de réception
Text =« détecter la
Text =« détecter
portion du soufre et
l’intensité de
de CO2 dans l’air»
«requirement» vibration »
Mesure de la température
Text =« Mésurer
la valeur de la
Température du
milieu, »
8
Acquisition des grandeurs :
Expérience 1 : Essaie de mesure de température,
fumée et de vibration.
L’EMETTEUR : LE RECEPTEUR :
11
SOLUTION 1 :
Le principe général de la transmission est d'ajuster
l’émetteur et le récepteur à un protocole commun , en
spécifiant une durée pour chaque caractère ou nombre
que nous voulons transmettre. cela se fait simplement
en utilisant la fonction de délai pour le signal laser
Exemple :
Caractère : 0 1 3 8 9 .
Et ainsi de
Durée (ms) 100 200 300 900 1000 1200 suite …
:
12
Le Récepteur :
Et dans la partie
récepteur, nous
définissons le signal
reçu par arduino par sa
durée en sélectionnant
le caractère pré-
indiqué à l’arduino par
son temps spécifié.
14
SOLUTION 2 :
Cette fois-ci , nous avons fait quelques améliorations,
on envoie la représentation ASCII des données captées.
De cette façon, nous pouvons envoyer n'importe quel
caractère avec le laser et afficher les données sur un
écran LCD.
15
Et Dans la partie récepteur, la même méthode
est utilisée, mais ici par décoder le résultat et
obtenir le caractère envoyé puis l’afficher sur
l'écran LCD.
16
Conclusion:
cette méthode a quelques problèmes, elle est
nécessite des opérations mathématiques qui la
rendent un peu lente pour l’arduino .... Mais avec
une fréquence bien choisi on peut avoir un débit de
transmission optimal ..
Cependant, cela fonctionne très bien.
17
Réception du signal laser :
• Au début nous avons travaillé avec une photorésistance
comme un capteur de lumière, cependant pour une
distance assez grande , il semble qu’il difficile de
maintenir la Coaxialité du laser avec le récepteur , D’où
on recourt à l’utilisation du panneau solaire de
moyennes dimensions .
18
• Expérience 2 :la réponse du panneau solaire
détermination la fréquence optimale pour la
transmission .
19
Résultat de l’expérience:
20
Tableau des valeurs de l’amplitude en fonction du fréquences:
Valeur de la Fréquence du Amplitude Amplitude
période du signal signal en maximal du minimal du
laser(ms) (HZ) signal (mV) signal (mV)
1000 1 800 -60
504 1,984 780 -60
204 4,90 760 -60
100 10 740 -60
49,6 20,16 740 -40
20,4 49,01 720 0
10,1 99 700 600
4,04 247,5 700 660
2,04 490,19 700 700
Puis on trace avec (PYTHON ) la courbe de l’amplitude en
fonction de la fréquence.
21
Courbe de l’amplitude en fonction de la fréquence
22
Conclusion :
23
Asservissement de position du récepteur :
24
25
Brouillard
Affaiblissement
géométrique q
Dispositif de réception
Le volcan :
SOLUTION : pour suivre le faisseau lumineux ,
on dispose 4 capteurs (des photorésistances) de
la façon suivante :
26
Algorithme d’asservissement :
27
• Expérience 3 : Réaliser un montage
expérimental de l’asservissement de position .
29
et Nous avons choisi 4 photorésistances ,
dont les valeurs reçues sont interprétées par
la carte arduino, pour détecter la direction
ayant la luminosité la plus forte .
30
Nous avons alors utilisé une résistance 10 kΩ
branchée en série à chaque photorésistance
pour créer un pont diviseur de tension .
+ 5v
= 10 kΩ
31
• Expérience 4 : établir la réponse de LDR
Résistance éclairement
(k) (lux)
0,5 2000
0,84 1000
1,25 800
1,4 700
1,6 500
1,9 400
2,2 350
2,5 300
3,0 270
3,3 250
3,5 220
3,8 200
4,0 190
4,2 170
4,4 160
Figure 16 : la courbe de la variation
4,55 150
du résistance
Figure 15 : tableau des valeurs 32
• Et pour déterminer la valeur de la résistance
convenable, on peut mettre un potentiomètre
au lieu de la résistance R , pour pouvoir trouver
la résistivité adaptée à notre montage.
+ 5v
= 10 kΩ
33
• Et la résistance de 10 KΩ offre une bonne
sensibilité du montage .
34
• Le montage expérimental :
