Etudiant SCIENCES INDUSTRIELLES POUR L’INGÉNIEUR Date : ……...

TD C- Tolérances de position Classe : ……..

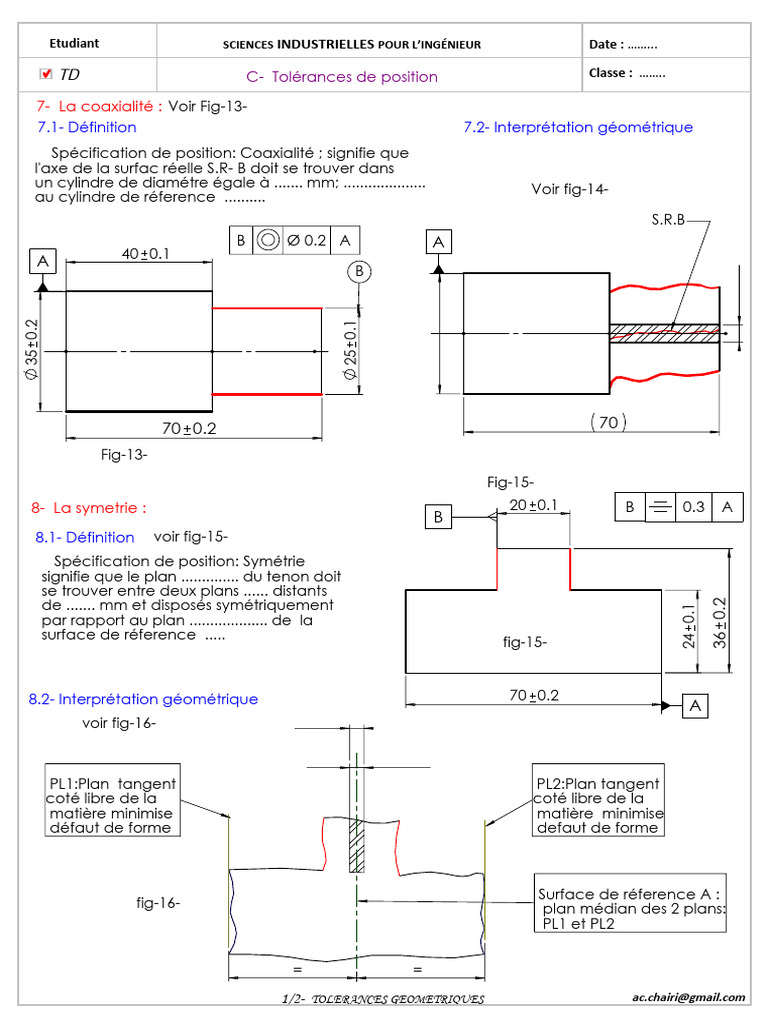

7- La coaxialité : Voir Fig-13-

7.1- Définition 7.2- Interprétation géométrique
Spécification de position: Coaxialité ; signifie que
l'axe de la surfac réelle S.R- B doit se trouver dans
un cylindre de diamétre égale à ....... mm; .................... Voir fig-14-
au cylindre de réference ..........
S.R.B
B Ø 0.2 A A
40 0.1
A
B
35 0.2

25 0.1

70 0.2 70
Fig-13-
Fig-15-
8- La symetrie : 20 0.1 B 0.3 A
B
8.1- Définition voir fig-15-
Spécification de position: Symétrie
signifie que le plan .............. du tenon doit
se trouver entre deux plans ...... distants
de ....... mm et disposés symétriquement

36 0.2
24 0.1
par rapport au plan ................... de la
surface de réference .....
fig-15-

8.2- Interprétation géométrique 70 0.2

A
voir fig-16-

PL1:Plan tangent PL2:Plan tangent

coté libre de la coté libre de la
matière minimise matière minimise
défaut de forme defaut de forme

Surface de réference A :
fig-16- plan médian des 2 plans:
PL1 et PL2

= =

1/2- TOLERANCES GEOMETRIQUES ac.chairi@gmail.com

 Etudiant SCIENCES INDUSTRIELLES POUR L’INGÉNIEUR Date : ……...

TD C- Tolérances de position (suite) Classe : ……..

9- La localisation
Exemple 1 : 9.2- Interprétation géométrique
9.1- Définition
Spécification de position: Localisation
Signifie que l'axe du trou rél C doit se trouver
dans un cylindre de dimétre ......... mm dont
l'axe est dans la position théorique spécifiée

15 0.2
C ....
0.2 A B
B
40

..
20

..

25 ..
A A

Exemple 2 :
9.3- Définition
Spécification de position: Localisation
Signifie que la surface réelle à contrôler doit être
comprise entre ..... plans ...... distants de ....... mm et
disposés(les 2 plans) symétriquement par rapport 9.4- Interprétation géométrique
à la position théorique par rapport à la surface de
référence ......

0.2 A
..
..
36

..

36

70 0.2 A
A
Plan tangent coté libre de la matière
minimise défaut de forme

2/2- TOLERANCES GEOMETRIQUES ac.chairi@gmail.com
