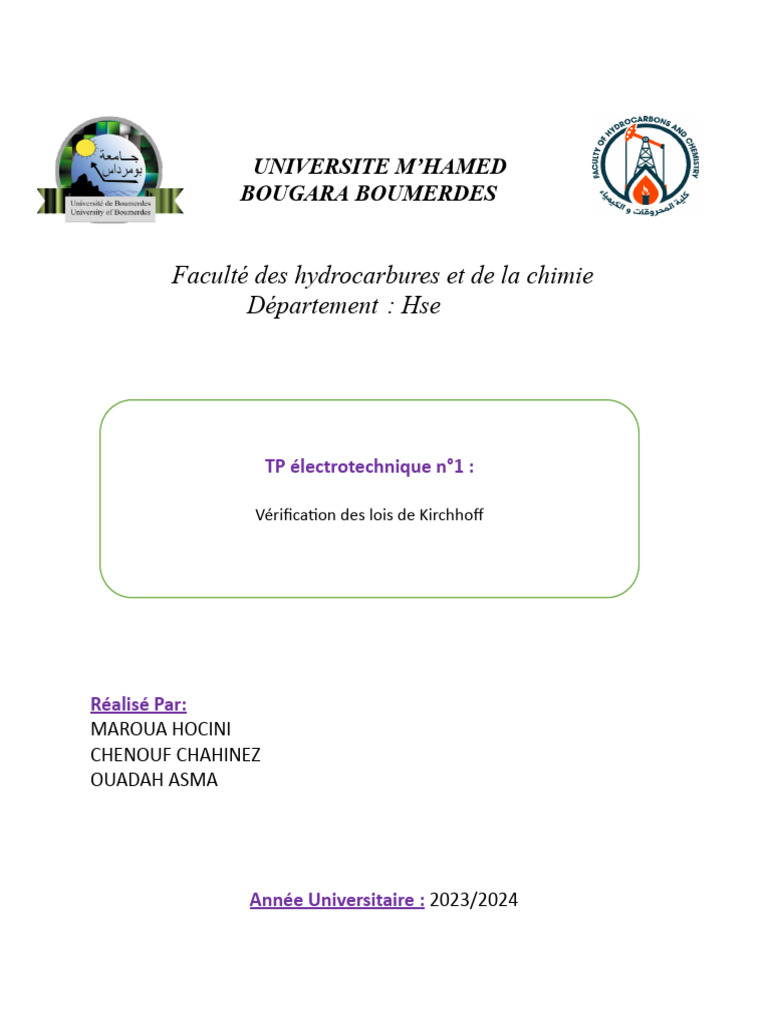

UNIVERSITE M’HAMED

BOUGARA BOUMERDES

Faculté des hydrocarbures et de la chimie

Département : Hse

TP électrotechnique n°1 :

Vérification des lois de Kirchhoff

Réalisé Par:
MAROUA HOCINI
CHENOUF CHAHINEZ
OUADAH ASMA

Année Universitaire : 2023/2024

But de TP :
Vérification expérimentale des lois de Kirchhoff.

Partie Théorique :
La Lois d'Ohm :

Par définition, la différence de potentiel ( V A − V B ) entre A et B est égale au

travail, de A à B, de la force électrostatique :

VA-VB = (E1 – E2) – (R1 + R2 + r1+ r2).I

La loi de Kirchhoff :

Les lois de Kirchhoff expriment la conservation de l'énergie et de la charge dans un circuit

électrique .

Il existe deux lois :

 La première loi de kirchhoff s’énonce comme suit :

La somme des intensités des courants qui se dirigent vers un nœud est égale à la somme des
intensités des courants qui s’en éloignent

Ou bien :
La somme algébrique des intensités de courant se réunissant à un nœud est nulle :

 La deuxième loi de Kirchhoff s’énonce :

La somme algébrique des chutes de tension dans une maille d’un circuit complexe est égale à la
somme algébrique des f.e.m. agissante dans cette maille.

Pour déterminer les sens positifs des f.e.m. et des tensions on choisit arbitrairement un sens
positifs de parcours d’une maille considérée (d’habitude le sens des aiguilles d’une montre) Il
faut souligner que la partie gauche de l’équation (02) contient non seulement les chutes de
tension sur les résistances des récepteurs mais également les chutes de tension sur les résistances
internes des sources. Ainsi, par exemple pour le circuit à deux sources dont E1 et E2 sont les
f.e.m. et Rs1 Rs2 sont des résistances internes des sources, dont U1 et U2 sont des tensions aux
bornes des sources, R1, R2, R3 sont des récepteurs, voir la figure 1 ci-dessous, les lois de
Kirchhoff s’inscrivent comme suit :

Pour la première loi, on a :

Au nœud ‘a’ : 𝐼1 + 𝐼2 − 𝐼3 = 0

Au nœud ‘b’ : −𝐼1 − 𝐼2 + 𝐼3 = 0

Pour la deuxième loi, on a :

Pour la maille (R1, Rs1, E1, E2, RS2 et R2) : 𝐼1. 𝑅1 + 𝐼1. 𝑅𝑠1 − 𝐼2. 𝑅𝑠2 − 𝐼2. 𝑅2 = 𝐸1. 𝐸2
Pour la maille (R2, RS2, E2 et R3) : 𝐼2.𝑅2 + 𝐼2.𝑅𝑠2 + 𝐼3.𝑅3 = 𝐸2
Pour la maille (R1, RS1, E1 et R3) : 𝐼1.𝑅1 + 𝐼1.𝑅𝑠1 + 𝐼3.𝑅3 = 𝐸1

les équations d’après la première et la deuxième loi de Kirchhoff pour le schéma d’essai
(figure2) :

Pour la première loi, on a :

Au nœud : 𝐼1 + 𝐼2 − 𝐼3 = 0

Pour la deuxième loi, on a :

Pour la maille (R1, E1 et R2) : +𝐼1. 𝑅1 + 𝐼2. 𝑅2 = 𝐸1

Pour la maille (R1, E2 et R3) : +𝐼1. 𝑅1 +𝐼3.𝑅3 = 𝐸2

Parie Expérimentale :
les différents éléments entrant dans la constitution des circuits :

1. Les résistances R1, R2, R3.

2. Ampèremètres.
3. Redresseurs.
4. Générateur.

Leur fonctionnement :

1. La résistance : limiter l’intensité du courant.

2. Ampèremètres : mesurer l’intensité du courant.
3. Redresseurs : convertir le signal alternatif sinusoïdal en un signal de courant continu.
4. Générateur : produire de l’énergie électrique.

- Les précautions à prendre pour leur utilisation :

portez toujours des lunettes et des gants de sécurité.

Vérifier l'état de l'installation électrique.

Vérifier l'absence de tension avant de travailler sur une source de tension.

Éviter de toucher les parties métalliques des appareils électriques.

Garder les sondes avec la plus grande prudence et éviter de mettre les bouts de sondes en contact.
Tableau de mesure :

I1 I2 I3 U R1 U R2 U R3 𝐸1 𝐸2 U1 U2
0.44 0.55 0.178 8.8 186 195 195 204 0 0

Vérification si ces équations s’accomplissent ou non :

D’après la loi de maille :

U R 1+U R 2+U R 3=0

U R 1+U R 2= 8.8+186=194.8195=U R 3

U R 1 +U R 2 =8.8+186=194.8= 𝐸1

U R 1+U R 3=8.8+195=203.8= 𝐸2

D’après la loi des nœuds :

I 1+ I 2+ I 3=0

I 3+ I 2=0.178+0.440.55

Donc les équations s’accomplissent.

Conclusion :
D’après ce TP, les mesures confirment que la somme des courants entrants et sortants à un nœud
est égale à 0 (loi des nœuds), et que la somme des différences de potentiel dans le circuit est
égale à 0 (loi des mailles). Donc les lois de Kirchhoff sont vérifiées.
