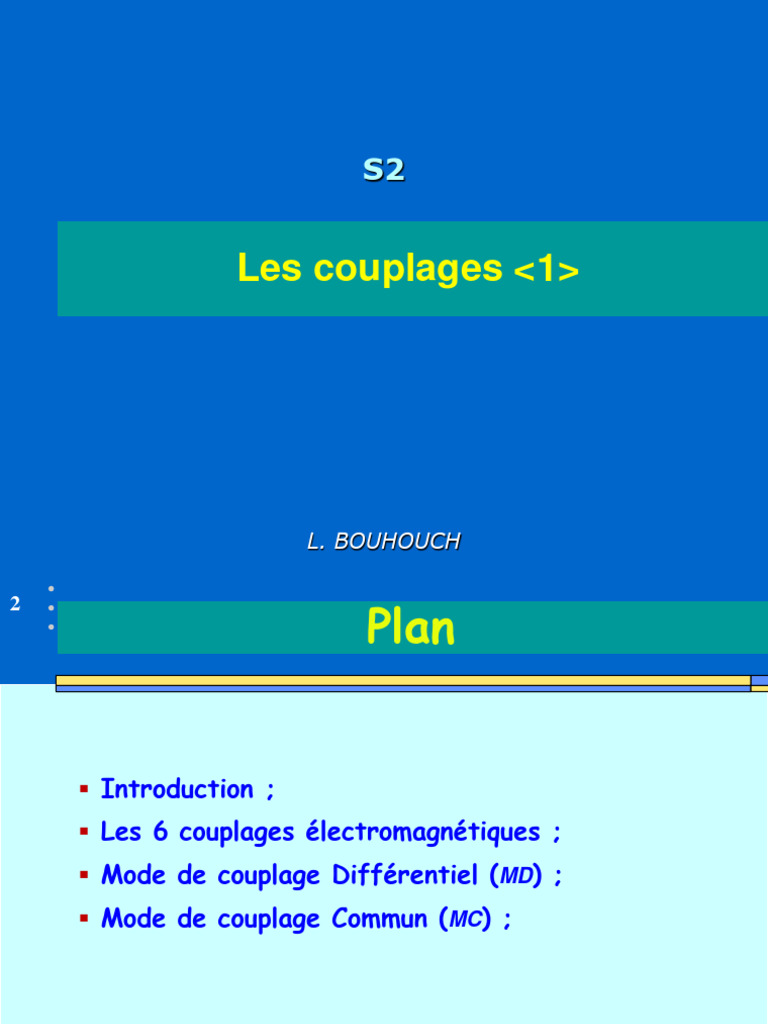

S2

Les couplages <1>

L. BOUHOUCH
 Plan
2

 Introduction ;
 Les 6 couplages électromagnétiques ;
 Mode de couplage Différentiel (MD) ;
 Mode de couplage Commun (MC) ;
3
Introduction

CEM  Physique élémentaire.

 Etudier les méthodes de réduction de l'influence des Sources sur les

circuits Victimes.
 Modes d'action : phénomènes physiques appelés Couplages.
 Réduire les Couplages entre un circuit coupable (Source génératrice de
parasites) et un circuit Victime est souvent simple et efficace.
4
Les 6 couplages électromagnétiques

1- Effet d'un courant circulant dans un conducteur

2- Effet d'une tension variable entre un circuit et la masse la plus proche

3- Effet de courant variable dans un conducteur filaire sur circuit voisin

4- Effet de tension variable d'un conducteur sur autre conducteur voisin

5- Effet d'un champ électrique variable sur un conducteur

6- Effet d'un champ magnétique variable dans une boucle

5
Les 6 couplages électromagnétiques

1- Effet d'un courant circulant dans un conducteur

L’impédance d'un conducteur électrique n'est jamais nulle.
Tout courant (utile ou parasite) parcourt ce conducteur
 Une Tension U entre ses extrémités.
 Critique pour les circuits à bas niveau ou rapides
 Phénomène appelé : Couplage par Impédance Commune.

Tension U s’ajoute au signal utile : U = ZI

Réduction couplage par Impédance Commune
 2 moyens :
- Abaisser l'impédance commune Z ou
- Réduire les courants parasites I qui y circulent
6
Les 6 couplages électromagnétiques

2- Effet d'une tension variable entre un circuit et la masse la plus proche

Capacité C entre deux conducteurs voisins n'est jamais nulle.
 Variation de potentiel U entre eux injecte un courant I de l'un vers l'autre
 Phénomène appelé Couplage Capacitif Carte à Châssis
ou de façon imagée, Couplage par effet de main.
Courant total injecté sur le circuit
flottant vaut : I = CDU/Dt,
C : Capacité totale entre carte et son
environnement.
Réduire le couplage Carte à Châssis
 2 moyens :
- Diminuer la capacité parasite C entre circuit sensible et masse (par écran
ou par éloignement) ou
- Réduire variations rapides de tension (DU/Dt) entre carte et masse.
 Raccorder de façon équipotentielle le 0V au châssis annule ce couplage
7
Les 6 couplages électromagnétiques

3- Effet de courant variable dans un conducteur filaire sur circuit voisin

Courant I dans un fil (coupable)  Champ magnétique autour du fil.
Si champ variable  d.d.p. (f.c.é.m.) dans toutes les boucles voisines.
 Phénomène appelé Couplage par Diaphonie Inductive.
 Tension induite U dans la boucle victime : U = MDI /Dt
Avec M la Mutuelle inductance.

Réduire couplage par Diaphonie Inductive

 2 moyens :
- Diminuer M entre les 2 circuits (en les
éloignant, en réduisant leur longueur
commune ou en torsadant les fils victimes).
Ou encore :
- Limiter les variations rapides de courant
(DI/Dt) dans le circuit coupable.
8
Les 6 couplages électromagnétiques

4- Effet de tension variable d'un conducteur sur autre conducteur voisin

Tension U entre conducteur et son environnement
 Champ électrique autour de ce conducteur.
Si champ variable  Déplace un courant I dans les conducteurs proches.
 Phénomène appelé Couplage par Diaphonie Capacitive.
Le milieu séparant les conducturs ≡ C

Courant induit sur conducteur

victime vaut : I = C DU / Dt
Réduire couplage par Diaphonie
Capacitive  2 moyens :

- Diminuer capacité entre circuits coupable et victime (éloigner circuits,

réduire leur longueur commune ou par écran « électrostatique ») ou
- Limiter variations rapides de tension (DU/Dt) du circuit coupable.
9
Les 6 couplages électromagnétiques

5- Effet d'un champ électrique variable sur un conducteur

Champ électrique variable illumine conducteur
 S'y réfléchit comme la lumière sur miroir.
Réflexion  Déplacement de courant en surface du conducteur éclairé.
 Phénomène appelé Couplage Champ à Fil ou champ à câble.

Réduire couplage Champ à Fil  2 moyens :

- Diminuer l'effet d'antenne du câble victime
(en le plaquant de bout en bout contre une tôle)
ou
- Réduire champ électrique coupable (en l'interceptant par un écran).
10
Les 6 couplages électromagnétiques

6- Effet d'un champ magnétique variable dans une boucle

Champ magnétique variable traversant une boucle
 Induction de flux magnétique variable.
 Toute variation de flux crée une d.d.p. dite f.c.é.m.
 Phénomène appelé Couplage Champ à Boucle.

Tant que surface S de boucle petites devant longueur d'onde du champ,

 Tension induite vaut : U = S µ0 DH / Dt (où µ0=4p.10-7 H/m).
Réduire le couplage Champ à Boucle  2 moyens :
- Diminuer surface S de boucle victime ou
- Diminuer champ magnétique H coupable (en l'interceptant par un écran).
11
Les 6 couplages électromagnétiques

Sur les 6 couplages (CIC, C4, CDI, CDC, CCF, CCB) :

- 5 sont nuls à fréquence nulle (Courant Continu) ;
- mais tous sont redoutables en HF.

Seul le couplage par Impédance Commune est significatif aux très BF

(du continu aux 1er harmoniques du réseau : fréquences industrielles).
Jusqu'à 1970, l’électronique utilisaient essentiellement des signaux à BF
 Elle étaient pratiquement immunisées contre les perturbations HF.
Malheureusement, les nouvelles technologies (numérisation audio, vidéo
ou de signaux physiques, circuits numériques rapides, liaisons radio, réseaux
locaux, ...) sont désormais sensibles aux perturbations HF.
 5 couplages HF anciennement négligeables deviennent préoccupants,
voire plus sévères que le couplage par Impédance Commune.
De plus, les 6 couplages peuvent être simultanés : en série ou en parallèle.
12
Les 6 couplages électromagnétiques

Exemple de combinaison de 3 couplages

Couplage Champ à Câble (1) en série avec 2 autres en parallèle (2 & 3):
- Couplage Capacitif Carte à Châssis (2) et
- Couplage par Impédance Commune (3).
13
Les Modes de couplage (MD)

Les signaux électriques, utile ou parasites, ont 2 seulement façons de se

propager en conduction sur une liaison bifilaire :
- En mode différentiel et
- En mode commun.

Mode différentiel (MD)

 La façon normale de transmettre tous les signaux électriques.
Aussi appelé Mode symétrique, Mode série ou Mode normal
(ou Mode métallique, en téléphonie).
 Courant de MD se propage sur l'un des conducteurs et revient en
opposition de phase sur les autres conducteurs.
Les alimentations et tous signaux électroniques utiles sur 2 fils sont
transmis en MD.
14
Les Modes de couplage (MD)

Mode différentiel (MD)

La tension différentielle UMD se mesure entre les conducteurs.

La mesure de UMD est généralement simple,
 En ambiance bruitée, il est possible d'utiliser :
- en BF une sonde de tension différentielle ou
- en HF d'enrouler la sonde d'oscilloscope autour d'un tore de ferrite.

Mesure d’un courant de mode différentiel IMD

15
Les Modes de couplage (MC)

Mode commun (MC)

 Mode commun  mode parasité
appelé aussi mode parallèle, mode longitudinal ou mode asymétrique.
Courant de MC se propage sur tous les conducteurs dans le même sens et
revient par la masse.

Tension de MC mesurée entre masse et le potentiel moyen de tous les fils.

16
Les Modes de couplage (MC)

Mode commun (MC)

 MC constitue le problème récurrent de la CEM.
En l’absence de masse accessible
 Poser une tôle au sol qui sert de référence de potentiel.

 Environnement civil : Aucune tôle de masse accessible (sauf si installée).

 Environnement militaire : il y a toujours une tôle servant de masse :
Châssis de véhicule ; Pont de navire ; Carlingue d'aéronef.

Mesure simple d'un courant de MC parasité IMC

17
Les Modes de couplage (MC)

Mode commun (MC)

 Masse sert à la fois de :
- Référence de potentiel pour l’électronique, et de
- "Poubelle" pour les courants de MC.
 Tout courant pénétrant par câble peut s’évacuer par tôle de masse.

 En environnement isolé, si un seul câble est "Sale" en MC, tous les

autres le sont aussi.
 En environnement conducteur, non.
18
Les Modes de couplage (MC)

Mode commun (MC)

Différence essentielle entre perturbations de MC et celles de MD :
 Les MD peuvent être filtrées localement, câble par câble.
 Au contraire, le MC est commun à tous les câbles, surtout en
environnement isolé.

En environnement isolé, un équipement doit être blindé et filtré.

19
Les Modes de couplage (MC)

Mode commun (MC)

 Perturbations HF conduites en MC sur câbles
= Problème principal des spécialistes en CEM.
Réduction de perturbations de MC sur câbles au-delà de 1 MHz peut
utiliser une ou plusieurs des 3 solutions suivantes :
- Effets réducteurs (maillage des masses ou câbles blindés) ;
- Filtres référencés à la masse (châssis) de chaque équipement ;
- Ferrites ou inductances de MC, ajoutées sur câbles.

Courant de MC inexploitable
 Si pas possible de réduire les perturbations  Au moins l'empêcher
de se transformer en MD. C'est le rôle des liaisons différentielles.
20
Les Modes de couplage (MC)

Mode commun (MC)

Rapport de réjection du mode commun (CMRR en anglais) = rapport de
l'erreur de MD à la tension de MC (qqs. volts) produisant cette erreur.
En général exprimé en décibels (dB) : CMRRdB = 20.log10(CMRR)
Plus CMRR est >> 1  meilleure symétrie d’un circuit.

Bruit en MD HF a souvent pour origine la conversion du MC en MD.

Cette conversion MCMD : Causée par les Dissymétries des lignes.

 Dissymétries ou déséquilibre
électrique causé par différence
des impédances d'extrémité
(Inégalité des Cparasites).

 Dissymétries ou déséquilibre géométrique causé par différence de

longueur des conducteurs « aller / retour », (surtout au delà de 100 MHz)
