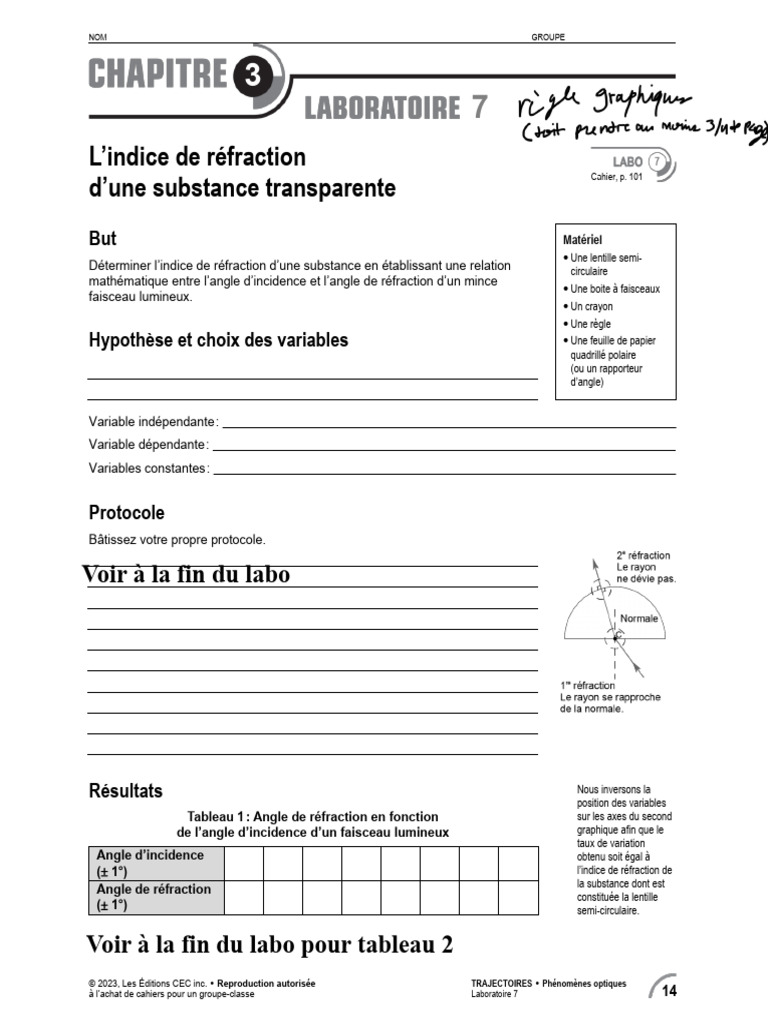

NOM GROUPE

3
7
L’indice de réfraction 7
Cahier, p. 101
d’une substance transparente
But Matériel
• Une lentille semi-
Déterminer l’indice de réfraction d’une substance en établissant une relation circulaire
mathématique entre l’angle d’incidence et l’angle de réfraction d’un mince
• Une boite à faisceaux
faisceau lumineux.
• Un crayon
• Une règle
Hypothèse et choix des variables • Une feuille de papier
quadrillé polaire
(ou un rapporteur
d’angle)

Variable indépendante :
Variable dépendante :
Variables constantes :

Protocole
Bâtissez votre propre protocole.

Voir à la fin du labo

Résultats Nous inversons la

position des variables
Tableau 1 : Angle de réfraction en fonction sur les axes du second
de l’angle d’incidence d’un faisceau lumineux graphique afin que le
taux de variation
Angle d’incidence obtenu soit égal à
( 1°) l’indice de réfraction de
la substance dont est
Angle de réfraction
constituée la lentille
( 1°) semi-circulaire.

Voir à la fin du labo pour tableau 2

© 2023, Les Éditions CEC inc.  Reproduction autorisée TRAJECTOIRES  Phénomènes optiques
à l’achat de cahiers pour un groupe-classe Laboratoire 7 14
NOM GROUPE

Analyse des résultats

1 Sur une feuille de papier millimétrique, tracez le graphique qui représente l’angle de réfraction
en fonction de l’angle d’incidence.

2 Pour redresser la courbe de ce graphique, il faut représenter le sinus de l’angle d’incidence (sin 1) en
ordonnée et le sinus de l’angle de réfraction (sin 2) en abscisse. Tracez ce graphique sur une feuille
millimétrique, puis déterminez le taux de variation de la droite obtenue.

3 Écrivez la règle du graphique que vous avez obtenu à l’étape 1.

Cette relation comporte une constante de proportionnalité qui dépend de la substance dont
est fabriquée la lentille semi-circulaire : il s’agit de l’indice de réfraction (n2) de ce matériau.
Votre enseignant ou enseignante vous fournira la valeur généralement acceptée pour l’indice
de réfraction du matériau dont était fabriquée la lentille que vous avez utilisée.
Indice de réfraction (valeur théorique) :

4 La valeur expérimentale obtenue pour l’indice de réfraction concorde-t-elle avec la valeur généralement
acceptée (la valeur théorique) pour la substance dont est composée votre lentille semi-circulaire ?
Calculez l’écart entre ces deux valeurs et exprimez-le en pourcentage de la valeur théorique.

5 La valeur obtenue expérimentalement dépend de la droite que vous avez tracée à la question 2.
Or, les points sur ce graphique ne se groupaient probablement pas parfaitement le long de celle-ci.
Quelles sont les causes de cette incertitude ?

CONCLUSION

Au terme de notre expérience, nous avons déterminé que l’indice de réfraction d’une lentille
semi-circulaire placée dans l’air peut être obtenu à l’aide de la relation mathématique suivante :

Cette relation est valable seulement si le faisceau incident se déplace dans l’air (n1 = 1,00).

© 2023, Les Éditions CEC inc.  Reproduction autorisée TRAJECTOIRES  Phénomènes optiques
à l’achat de cahiers pour un groupe-classe Laboratoire 7 15
 Tableau 2: sinus de l'angle incident en
fonction du sinus de l'angle réfracté.

I 2 3
rayon
ooo

SMD retrace '

ooo

Sin
Qin ooo
ident
