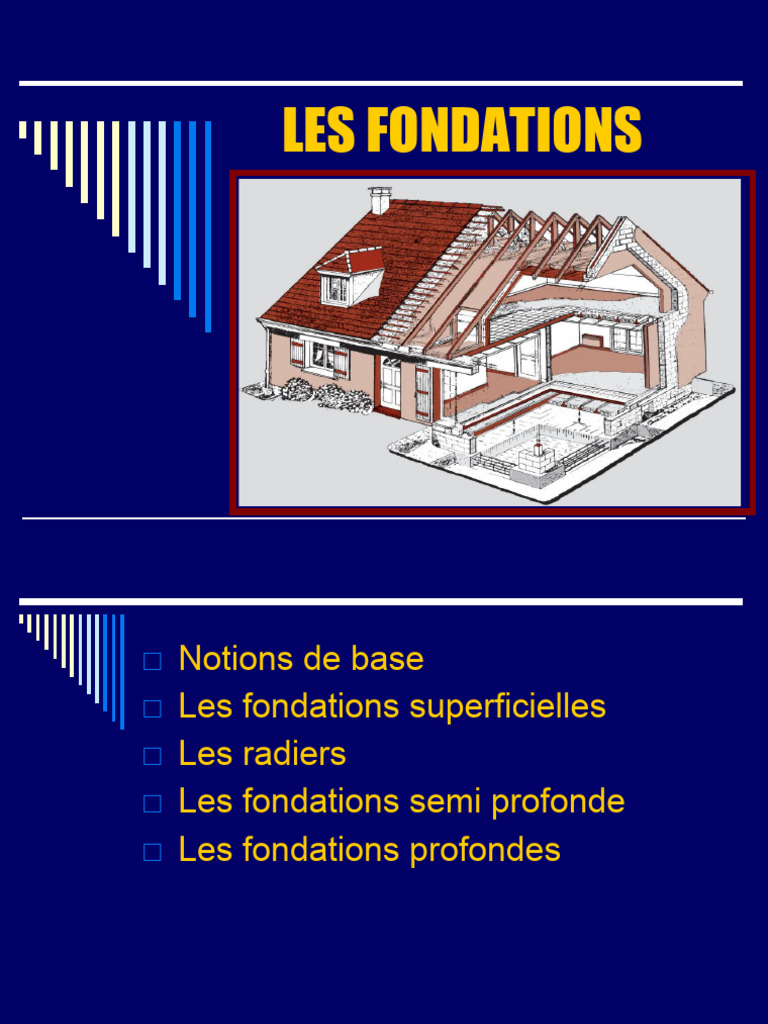

LES FONDATIONS

□ Notions de base
□ Les fondations superficielles
□ Les radiers
□ Les fondations semi profonde
□ Les fondations profondes
 Définitions

Les fondations
Les fondations d’un ouvrages sont les
parties de celui-ci qui reposent sur le sol .
Elles sont destinées à répartir le poids de la
construction sur le sol
Il en résulte que la fondation est une des
partie essentielles du bâtiment ,car c’est de
sa bonne conception et réalisation que
dépendent la tenue et la stabilité de tout
l’ensemble
 Rôle des fondations

Si on pose le bâtiment directement sur le

sol il a s’enfoncer

La fondation sert à répartir les charges sur

le sol
 Rôle des fondations

Les fondations
transmettent au sol le
poids propre du bâtiment
 Rôle des fondations

Les fondations
transmettent au sol les
actions climatques
 Rôle des fondations

Les fondations
transmettent au sol les
charges d’exploitations
 Il faut préparer le sol pour
recevoir les charges

- Atteindre le bon sol pour avoir σ a

d
≥ QT/S
m

Choisir la classe de fondation

Fondation superficielle profondeur moins de 3m
Fondation profonde au delà de 3m
 Il faut préparer le sol pour
recevoir les charges

-Render l’appui du bâtiment homogène

Choisir le type de fondation qui convient
 Il faut préparer le sol pour
recevoir les charges

- Render l’appui du bâtiment homogène

 Classes de fondations
On peut classer les fondations
en deux classes différentes
-Fondations superficielles ou
courantes

-Fondations profondes
 Types de fondations
□ Fondations superficielles
📫 Fondation en rigole
📫 Fondation continue
📫 Fondation ponctuelles
📫 Fondation excentrées
📫 Le radier général
□ Fondations profondes
📫 Fondation sur puit
📫 Fondation sur pieux
Fondation en rigole
Fondation continue
Fondation ponctuelle
Le radier général
 Fondation en rigole
□ Fondations à faible profondeur
□ Sans ou avec peut d’armatures
□ Supportent de faibles charges
□ Ouvrages de petite importances( garage mur de clôture)
□ Dimensions courantes 25x50,50x100cm
□ La largeur minimal est donner par la formule
Exemple
 Fondation en rigole

□ Pas de coffrages
□ La forme du béton est celle de la rigole
□ mise en œuvre du béton très facile et rapide
□ La charge agissante doit être centrée sur la largeur de la fondation (fig1)
□ Le fond de fouilles doit être sensiblement horizontal si non on réalise des
gadins(fig2)
 Fondation en rigole
□ Le terrassement est effectuer à l’aide de la pelle mécanique
□ Les compositions des bétons utiliser peuvent être les suivantes
📫 De 200à 250kg de ciment
📫 De 0.3à 0.5m3 de sable de rivière
📫 De 0.7 à 0.9 de gravillons

□ Il faut éviter de placer une canalisation

au niveau de l’arase inférieur de la fondation
 Fondations continues
□ La semelle continue ou filante reçoit les charges des poteaux situées sur une
même ligne
□ La longueur de la semelle est grande par apport à sa largeur
 Fondations continues
□ Les étape d’exécution
 Fondations ponctuelle
□ La semelle isolée reçoit les charges d’un poteau
isolé (d’angle,de rive,ou de milieu)
□ Des poteaux jumelés
Fondations ponctuelles
réalisations
Fondations ponctuelles
réalisations
 Fondations ponctuelles
choix des semelles
Les critères de choix sont d’ordre technique
économique et relatifs
□ À la charge et à l’emplacement de a semelle
□ Au terrassement et à la nature du terrain
□ À la réalisation ou non d’un coffrage
□ Au façonnage facile des aciers
□ À la quantité et la mise en place du béton
 Fondations ponctuelles
choix des semelles

-Facile à la réalisation -Dans le cas ou l’intervalle -Dans le cas ou l’intervalle

- pour poteaux de rive
- pour poteaux d’angles
-- pour poteau d’intérieur
entre deux semelles est
négligeable - les deux
poteaux supportent une
charge identique
entre deux semelles est
négligeable - les deux
poteaux supportent des
charges différentes
 Fondations ponctuelles
choix des semelles

- raidir la semelle suivant les - greffer un poteau -Greffer un poteau de rive

axes cylindrique sur une sur une semelle qui se
semelle trouve en limite de la
- raidir la semelle suivant propriété
les diagonales
Semelles rectangulaire

-Facile à la réalisation
- pour poteaux de rive
- pour poteaux d’angles
- pour poteau d’intérieur
 Semelles rectangulaire
dimensionnement_béton

Q = P (charge sur le poteau) +5%P

h : hauteur de la semelle
 Semelles rectangulaire
dimensionnement_acier

Avec σs=f /1.15

e
 Semelles rectangulaire
dimensionnement _applications

Soit une charge P = 1.17MN appliquée en

pied d’un poteaux 0.6x0.4m .le sol a une
contrainte limite q=0.35Mpa et les aciers une
limite d’élasticité fe=450Mpa,Q=1.228MN
Dimensions béton ,dimensions acier de la
semelle ?
 Semelles rectangulaire
dimensionnement _applications
 Semelles rectangulaire
dimensionnement _applications
Semelles circulaire
dimensionnement
Semelles circulaire
application
Semelles circulaire
application
 Semelles jumelées

-Dans le cas ou -Dans le cas ou

l’intervalle entre l’intervalle entre
deux semelles est deux semelles est
négligeable négligeable
- les deux poteaux - les deux poteaux
supportent une supportent des
charge identique charges différentes
Semelles jumelées
dimensionnement

2 A
2 C
Semelles jumelées
non uniforme
 Semelles avec nervures
Pour des semelles de grandes dimensions
il peut être intéressant de diminuer le
volume du béton en disposant des
nervures raidisseuses. Cette économie du
béton entraîne un supplément du coffrage
et une complication dans la réalisation
des armatures, ce type de semelle peut
convenir pour les pays ou la main d’œuvre
est relativement bon marché et le béton
cher
Le dimensionnement est identique à celui
d’une semelle rigide
 Les radiers
1) Il est constituer par une semelle
générale couvrant toute la surface au
sol
2) Il se trouve justifier si les semelles
deviennent très large
3) Capacité du sol portante est faible
4) Difficulté d’établir des pieux
5) La nature du sol et la disposition des
charges ne provoquent pas un
tassement
6) La poussé d’archiméde ne risque pas
 Les radiers mise en œuvre
radier plan épais
1) sous des murs banché
2) Fouille en plein masse
3) Coulage du béton de propreté dosé à 250kg
4) Pose d’armatures
- cadres et étriers qui servira comme poutre
sous le mu banché
- pose de chapeaux de renforcement
- Pose ancrages des aciers du mur banché
- Pose du quadrillage
4) Coulage du béton dosé à 300kg de ciment
 Les radiers mise en œuvre
radier plan nervuré
1) sous poteaux
2) Fouille en plein masse
3) Fouille pour longrines espacées de 2.5 à
3.5m
4) Coulage du béton de propreté dosé à 250kg
5) Pose d’armatures
- cadres et étriers qui servira comme longrines
pour poteaux
- pose de chapeaux de renforcement
- Pose du quadrillage en partie inférieur ou
supérieur
4) Coulage du béton dosé à 300kg de ciment
exemple de mise en œuvre dans le
cas de présence de nappe
exemple de mise en œuvre dans le
cas de présence de nappe
exemple de mise en œuvre dans le
cas de présence de nappe
exemple de mise en œuvre dans le
cas de présence de nappe
exemple de mise en œuvre dans le
cas de présence de nappe
exemple de mise en œuvre dans le
cas de présence de nappe
exemple de mise en œuvre dans le
cas de présence de nappe
exemple de mise en œuvre dans le
cas de présence de nappe
 Fondations par puits
Lorsque le sol est de mauvaise sur
une profondeur de 2 à 12m il est
nécessaire de prévoir des
fondations semi profonde pour
reporter les charges du bâtiment
au bon sol
Elle sont constituées d’appuis
ponctuels sur le bon sol ce qui
implique de reporter les charges
sur ces points directement soit
grâce à un réseau de longrines
reliant les puits entre eux
 Fondations par puits
Lorsque le sol est de mauvaise sur
une profondeur de 2 à 12m il est
nécessaire de prévoir des
fondations semi profonde pour
reporter les charges du bâtiment
au bon sol
Elle sont constituées d’appuis
ponctuels sur le bon sol ce qui
implique de reporter les charges
sur ces points directement soit
grâce à un réseau de longrines
reliant les puits entre eux
 Fondations par puits
Cette solution est choisie si
• La coche superficielle présente une résistance insu
fusante pour équilibrer les charges
• Moins coûteux
• Rapidité d’exécution
 Fondations par puits

Trois formes possibles

• rectangulaire
• carrée
• cylindrique
 Fondations par puits
mise en oeuvre

Implantation des axes des

puits
 Fondations par puits
mise en oeuvre

Forage mécanique avec

tubage
 Fondations par puits
mise en oeuvre

Incorporation d’armatures
 Fondations par puits
mise en oeuvre

Remplissage du puit avec du

gros béton
