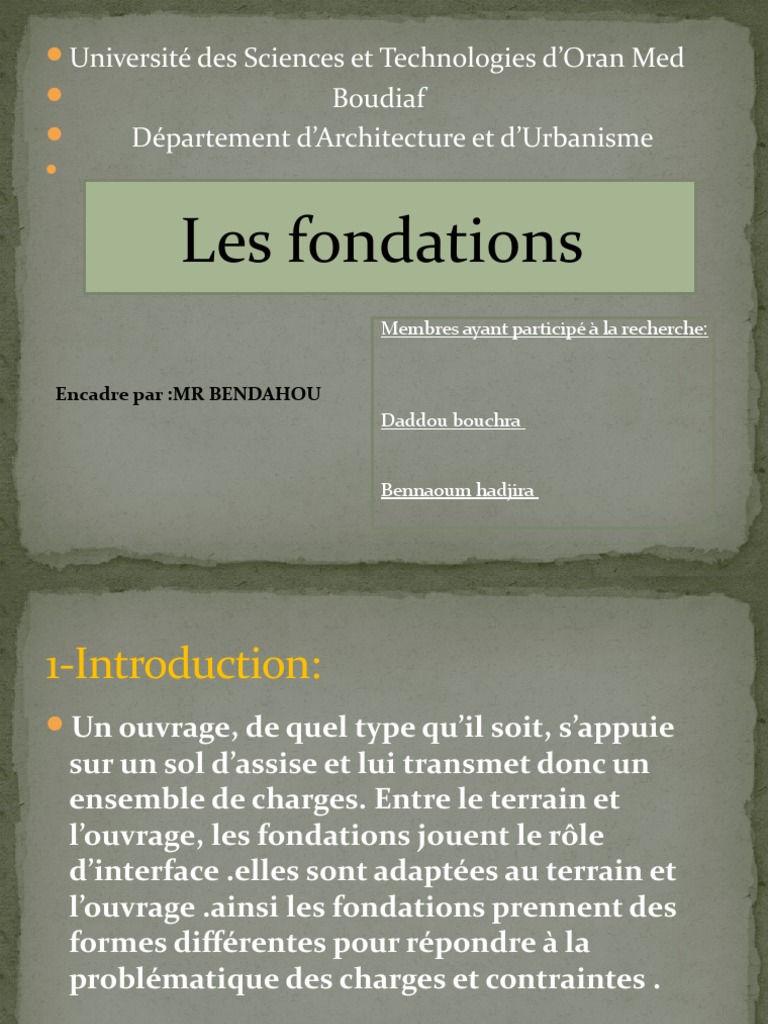

Université des Sciences et Technologies d’Oran Med

 Boudiaf
 Département d’Architecture et d’Urbanisme


Les fondations
Membres ayant participé à la recherche:

Encadre par :MR BENDAHOU

Daddou bouchra

Bennaoum hadjira
1-Introduction:
Un ouvrage, de quel type qu’il soit, s’appuie
sur un sol d’assise et lui transmet donc un
ensemble de charges. Entre le terrain et
l’ouvrage, les fondations jouent le rôle
d’interface .elles sont adaptées au terrain et
l’ouvrage .ainsi les fondations prennent des
formes différentes pour répondre à la
problématique des charges et contraintes .
2-dèfinition:
On appelle fondation, la base de l’ouvrage qui
se trouve en contact avec le terrain d’assise,
et qui a pour fonction de transmettre à celui-
ci, et de repartir les charges et les surcharges
utiles et accidentelles (vents,neige)
appliquées sur la Construction.
_C’est l’ensembles
d’éléments permettant de
fixer la structure au sol .
structure
Leurs rôles :
Transmettre au sol les effets :

 1_ des charges permanentes. fondation

 2_des charges d’exploitations.
 3_des actions climatiques.
Recevoir les actions
ascendantes du sol
sol
3-fonction à remplir par les
fondations
 Les ouvrages
d’infrastructure
doivent assurer la
stabilité et la sécurité
de l’ouvrage en
fonction des forces
transmises par la
superstructure et par
le terrain.
 Les caractèristique
gèomètriques d’une
fondation

longueu
largeur profonde
r
ur

section
4- Terminologie
1. La semelle qui, par sa surface d’appui répartit les charges
sur le sol;
2. Le fut, lié a la semelle, transmet les charges
3. Le béton de propreté , en béton dosé à 150 kg , a pour
éviter la souillure de la semelle.
 4- le bon sol: Couche de terrain résistant, plus ou moins
profonde, capable de supporter le poids de la construction
La longrine :
poutre en béton
armé
 Types de fondations :

 Fondations superficielles
 Fondations non armées
 Fondations armées
1. Les semelles isolées
2. Les semelles filantes
3. Les radiers

 Fondations profondes :
 Puits
 Pieux
 Fondations spéciales
 Parois moulées
 Parois berlinoises
Fondation superficielles:
On appelle fondation superficielle , toutes les
fondations dont l’encastrement H dans le sol n’excède
pas quatre fois la largeur B de la semelle H/B= 4.
Mur
continue
porteur
Fondations armèes:
 Si les charges de l’immeuble
augmentent ou si la contrainte
admissible est insuffisante, la
largeur des semelles devra être
augmentée.
 Sous l’effet de réaction du sol et
par le fais que le béton travaille mal
à la traction, la semelle de grande
largeur a tendance à se rompre.
 Dans ce cas, il est plus économique
de faire absorber les efforts de
traction au bas de la semelle par
des armatures, en réduisant le
volumes des fouilles et du cube de
béton.
A- Fondation isolèe( ponctuelles):
 Ces semelles transmettent au sol les charges
concentrées de piliers, de colonnes ou de poteaux.
La forme en plan est carrée ou rectangulaire,
homothétique à la section du pilier.

 Très souvent, les semelles isolées sont reliées

entre elles par des poutres horizontales armées
appelées LONGRINES. Elles assurent à la fois un
entretoisement et évitent le déversement des
semelles
Réalisation de semelles isolées en béton armé:
Semelles continues (filantes) :

 C’est le type de fondation le plus

fréquent.
semelle sous
mur »
Semelle mixtes:
Pour des raisons d’économie, on utilise parfois
des semelles mixtes en conservant une arase
fixe pour les semelles en béton légèrement armé
et en rattrapant le bon sol par du béton maigre
(CP 150kg/m3) en épaisseur suffisante.
Semelles sous voiles :
 Pour les semelles continues sous voile, il y a lieu
d’assurer une liaison par armatures verticales du béton de
la semelle avec celui du voile vertical.
 Semelles continues sous piliers :
 Si les semelles isolées ont des dimensions telles
qu’elles se touchent presque dans une direction, il est
plus rationnel et plus avantageux de les relier de façon
à former une semelle filante.
 Destinée à répartir la charge reçue par l’ensemble des
piliers, la semelle doit être surmonter par une longrine
constituant une entretoise stabilisant l’ouvrage.
 Il ne faut pas oublier la situation des longrines lors de
l’établissement des plan de canalisations.
 Semelles excentrées:

 Lorsqu’un mur ou un pilier sont fondés contre un

mur existant ou lorsqu’il s’agit de mur de
soutènement, il est nécessaire d’ excentrer la
semelle sous le porteur.
Radiers générales :

 C'est un plateau de fondation qui transmet les charges

de la construction au sol par une surface supérieur ou
égale à celle de l'ouvrage.
 La solution de fondation par radier général se justifie:
 Lorsque les charges à transmettre au sol sont trop
importantes, exemple: bâtiments hauts, silos,
réservoirs, châteaux d'eau.
 Lorsque la capacité portante du sol est faible mais le
sol est homogène.
 Lorsqu'on veut obtenir un sous-sol étanche pour une
construction assise dans une nappe d'eau souterraine
réalisation d'un cuvelage.
 Le drainage :
 Un bon drainage du sol au voisinage des fondations doit
 toujours être effectué pour éviter les remontées d'eau par
 capillarité qui entraîneraient des dégâts dus à l'humidité dans la
 structure (et particulièrement les murs). Ce drainage est
 effectué au moyen de drains tuyaux en terre cuite ou lisses en
 béton perforé …etc.
 Le diamètre des drains est en fonction des quantités d'eau
 à capter, les différents drains (tubes) sont inclinés d'au moins 3
 mm par mètre.
 Joint de rupture et joint de dilatation :
Définition : Les joints sont des dispositions constructives permettant de
dissocier des parties d’ouvrage.

les joints de tassement (rupture):

Les Joints de rupture(tassement) intéressent tout particulièrement
les fondations et les superstructures. Pour éviter un trop grand
nombre de joints, on essaie de faire coïncider avec les joints de
dilatation.
Les joints de tassement s’imposent dans les cas suivant :
L’ouvrage est constitué par des volumes de hauteurs différentes,
transmettant à un même sol homogène des charges très inégales.
C’est le cas, par exemple, de garages attenants à un immeuble. l
 2. L’ouvrage repose sur des fondations
hétérogènes dans un terrain homogène.
 Par exemple, une partie de l’ouvrage étant
fondée sur pieux et l’autre sur radier, les
sollicitations au niveau des fondations sont
totalement différentes, même pour des charges
égales
 3. L’ouvrage repose sur des
fondations hétérogènes, mais
les niveau des bons sols se
trouvent à des altitudes
différentes, ce qui entraîne
des réactions inégales.

4. L’ouvrage repose sur des fondations

hétérogènes dans un terrain à structure
géologique hétérogène.

Il est préférable de rendre chaque

groupe d’éléments indépendant,
même si les charges sont
uniformes;

La séparation se fait en fonction

des contraintes admissibles
respectives des couches
intéressées.
5. L’ouvrage existe et doit être agrandi ; le sol de
fondation a achevé de se tasser ; la liaison des
fondations neuves et anciennes entraînerait des
désordres
Joints de dilatation :
Permettent d’absorber les modifications dimensionnelles de l’ouvrage
provoquées par :

 Les effets de la température sur les matériaux

 La juxtaposition de matériaux ayant un coefficient de dilatation différent
Fondations de mur de soutènement:
Définition de murs de soutènement : des constructions
destinées à contenir la poussée d’une masse de terre
dont l’équilibre ne peut plus être assuré son talus
naturel d’éboulement.

On distingue deux types principaux de murs de

soutènement :
 1- Le mur poids : dont le poids propre s’oppose à la
poussée des terre n’étant pas soumis à des contraintes
importantes de traction.
 2 - Le mur voile : dont le profil est étudié pour offrir une
résistance suffisante à la poussée des terres. il se
compose d’une semelle, un voile en béton armé et
éventuellement des contreforts
 Armatures

Principe du mur voile

bèche
les fondations profondes:
Elle permettent d’aller chercher la
couche résistante à une
profondeur adéquate en traversant
les couches de qualité moindre.
Selon la profondeur on a deux
types :
Puits de 3 à 8 m
Pieux de 8 à 40 m
 -Les puits: ils
sont creusés à l’aide
d’une pelle mécanique
ou d’une benne
preneuse, le réglage du
fond nécessite une
intervention
manuelle .selon la
qualité des sols un
blindage(utilisation des
éléments provisoires ou
fixes pour maintenir le
terrain).
Les pieux :

 Les pieux sont des éléments de faible section et de grande longueur,

de forme prismatique ou cylindrique.
 Le pieu est la réponse technique à l'éloignement en profondeur du sol
porteur.
 Au-delà d'une certaine profondeur, les moyens mécaniques classiques
ne sont plus opérants et il faut utiliser du matériel spécifique.
Classification des pieux :
Selon le type et le lieu de fabrication :

Pieu préfabriqué, qui comme son nom l’indique est prêt à l’utilisation avant qu’il
ne soit enfoncé dans le sol. Il est réalisé en bois, en acier ou en béton armé.

Pieu moulé en place, dont l’exécution se fait dans le sol à son emplacement
définitif.
Selon la méthode de la mise en œuvre du pieu :

 Pieu battu, où le sol est refoulé et le pieu enfoncé par

battage ou par vibration.
 Pieu foré, où le sol est creusé tant qu’on a pas
rencontré la couche de terrain apte à supporter
l’ouvrage projeté.
Selon le mode de
transmission des charges
du pieu :
 Le pieu chargé en pointe
ou pieu colonne, où la
transmission de la
charge sur le sol se fait
par la section de base du
pieu.
 Le pieu flottant, où les
efforts sont transmis par
frottement latéral entre le
fùt de pieu et le terrain
 Pieux foncés :

 Sont utilisés dans des cas particulières tels que reprise en sous-œuvre ou
renforcement de fondations existantes.

 Micropieux :

 Sont des pieux forés de diamètre inférieur à 25 cm.

 Du fait de leur petit diamètre, ils ne travaillent pas en pointe.
 Leur portance ne dépend que du frottement latéral.
 Fondations spéciales :
 Les fondations sont dites spéciales dés
qu’elles ont un rôle particulier et
complémentaire à jouer dans l’ouvrage.

Parois moulées :

Le procédé consiste à réaliser une

parois dans le sol,formant une
enceinte descendue à la
profondeur souhaitée.

 Pour assurer le maintien des terres

et des bâtiments voisins lors des
travaux d’exécutions .

 En présence d’eau, l’étanchéité de

la parois permet l’exécution des
travaux à l’intérieurs de l’enceinte.
L’exécution d’une parois moulée
 Les parois berlinoises :

 Les parois berlinoises sont une variantes des parois moulées,

 Elles sont constituées par des pieux en béton armé espacés
 Elle sont reliés en tête par des longrines et reportant les charges verticales sur
le sol d’assise.
 Fondation en présence d’eau :

 La présence d’eau entraîne un certain nombre de dispositifs à prendre lors

des travaux de terrassement au cours des travaux de fondation, et durant la
vie de l’ouvrage

Les dispositifs à prendre

Les travaux de Les travaux de

drainage cuvelage
Conclusion:

 Les désordres, même mineur, touchant les fondations d’une construction

sont toujours graves car ils mettent en cause la pérennité de l’ouvrage.

 Les confortations rendues nécessaire ultérieurement, notamment les

reprises en sous-œuvre, sont des travaux compliqués, délicats et onéreux.

 Le constructeur contemporain doit donc être conscient de l’importance de la

connaissance du sol et des fondations.
