TP1

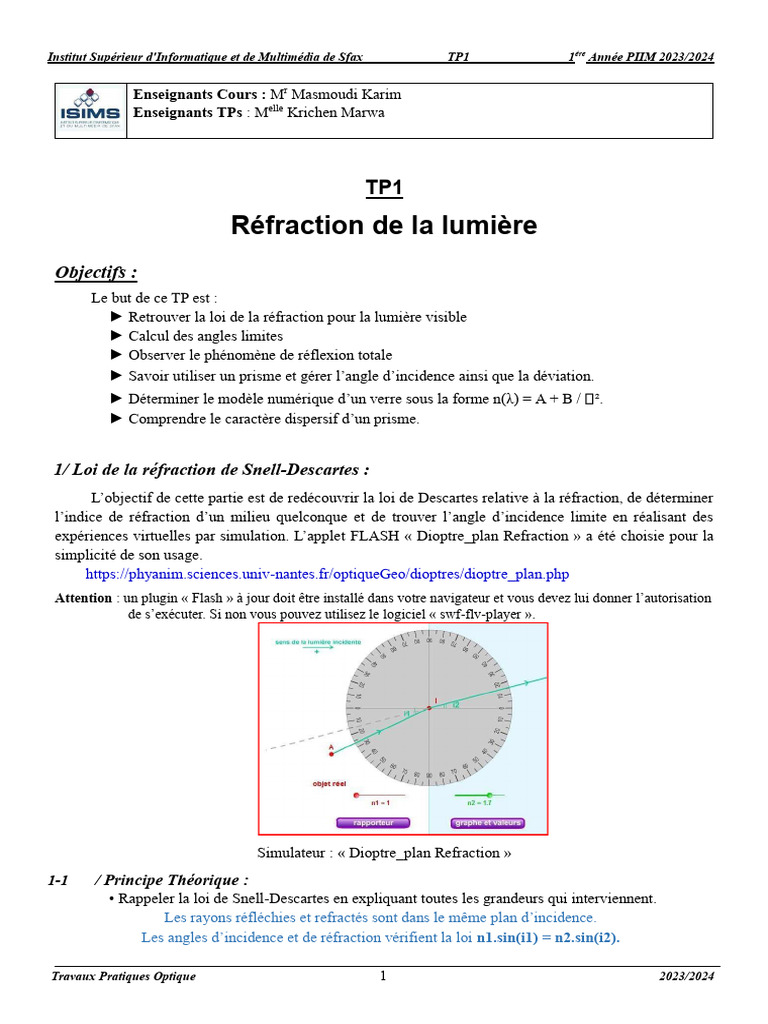

Réfraction de la lumière
Objectifs :
Le but de ce TP est :
► Retrouver la loi de la réfraction pour la lumière visible
► Calcul des angles limites
► Observer le phénomène de réflexion totale
► Savoir utiliser un prisme et gérer l’angle d’incidence ainsi que la déviation.
► Déterminer le modèle numérique d’un verre sous la forme n(λ) = A + B / ².
► Comprendre le caractère dispersif d’un prisme.

1/ Loi de la réfraction de Snell-Descartes :

L’objectif de cette partie est de redécouvrir la loi de Descartes relative à la réfraction, de déterminer
l’indice de réfraction d’un milieu quelconque et de trouver l’angle d’incidence limite en réalisant des
expériences virtuelles par simulation. L’applet FLASH « Dioptre_plan Refraction » a été choisie pour la
simplicité de son usage.
https://phyanim.sciences.univ-nantes.fr/optiqueGeo/dioptres/dioptre_plan.php
Attention : un plugin « Flash » à jour doit être installé dans votre navigateur et vous devez lui donner l’autorisation
de s’exécuter. Si non vous pouvez utilisez le logiciel « swf-flv-player ».

Simulateur : « Dioptre_plan Refraction »

1-1 / Principe Théorique :
• Rappeler la loi de Snell-Descartes en expliquant toutes les grandeurs qui interviennent.
Les rayons réfléchies et refractés sont dans le même plan d’incidence.
Les angles d’incidence et de réfraction vérifient la loi n1.sin(i1) = n2.sin(i2).

Travaux Pratiques Optique 1 2023/2024

Institut Supérieur d'Informatique et de Multimédia de Sfax TP1 1ére Année PIIM 2023/2024
• Expliquer qu’est ce qu’un milieu plus réfringent et un milieu moins réfringent.
Plus que l’indice de réfracrion n est grande le plus le milieu est réfringent.
1-2 / Simulation :
• Faire arriver le faisceau incident perpendiculairement à la face plane. Décrire les observations.
Il n’y a pas de déviation i1=i2=0.
1-2-1 / La réfraction d’un milieu moins réfringent vers un milieu plus réfringent : n2>n1
• Faire varier l’angle d’incidence i1 sur la surface de séparation plane. Mesurer pour chaque valeur
de i1 la valeur correspondante de l’angle de réfraction i2. Compléter le tableau suivant :

i1 0° 10° 20° 30° 40° 50° 60° 70° 80° 90°

i2 0 6.1 14.1 19.9 21.6 27.7 31.1 34.2 36.1 36.7
i1 / i2 0 1.639 1.418 1.507 1.851 1.805 1.929 2.04 2.216 2.452
D = i1 - i2 0 3.9 5.9 10.1 18.4 22.3 28.9 35.8 43.9 53.3
sin ( i1) 0 0.17 0.34 0.5 0.64 0.76 0.86 0.93 0.98 1
sin ( i2) 0 0.10 0.24 0.34 0.36 0.46 0.51 0.56 0.58 0.59
sin ( i2) / sin ( i1) 0 0.58 0.7 0.68 0.56 0.6 0.59 0.6 0.59 0.59

• Tracer sur le graphique suivant la courbe représentative de la fonction : sin i 2 = f (sin i1)

• Le graphique obtenu permet-il de proposer une relation linéaire entre sin i1 et sin i2 ?
Oui car c est une droite linéaire qui passe par l’origine .
• Faire une régression linéaire pour rechercher le coefficient de proportionnalité de la droite de
régression. Écrire l’équation de cette droite sous la forme y=a x+b
Sin(i2)=a sin(i1)+b soit B(0.29,0.58) et A(0.55,0.93)
A=(sin2B-sin2A)/(sin(i1B)-sin(i1A)=1.65 et b=0
• Déduire la valeur de n1/n2
N1 sin(i1)=n2 sin(i2) donc n1/n2=sin(i2)/sin(i1)=a=1.65
• L’indice de réfraction n1 de l’air étant pris égal à 1,00, déduire l’indice de réfraction du deuxième
milieu n2 ainsi que la vitesse de propagation dans celui-ci.
N2=n1/a=1/a=0.6 et v=c/n2=3*108/0.6= 5*108
• Calculer l'angle de réfraction limite
n1.sin(i1)=n2.sin(i2) i1=90

Travaux Pratiques Optique 2 2023/2024

Institut Supérieur d'Informatique et de Multimédia de Sfax TP1 1ére Année PIIM 2023/2024
N2/n1=sin(iL)=a
iL=arcsin(n2/n1)=arcsin(1/a)=37.2

1-2-2 / La réfraction d’un milieu plus réfringent vers un milieu moins réfringent : n1>n2
• Dans le simulateur, pour passer d’un milieu moins réfringent vers un milieu plus réfringent,
changer les valeurs de n1 = 1,70 et n2=1,00.
• Pour différents angles d’incidences i1 mesurer l’angle de réfraction i2. Donner les résultats dans
le tableau suivant et calculer

i1 0° 10° 20° 30° 33° 36° 40° 60° 70° 85°

i2 0 16.9 35.2 57.4 66.6 77.5 40 60 70 85
i1 / i2 0 0.59 0.56 0.52 0.49 0.46 1 1 1 1
D = i1 - i2 0 -6.9 -15.2 -27.4 -33.6 -41.5 0 0 0 0
sin ( i1) 0 0.17 0.34 0.5 0.54 0.58 0.64 0.86 0.93 0.99
sin ( i2) 0 0.29 0.57 0.84 0.91 0.97 0.64 0.86 0.93 0.99
sin ( i2) / sin ( i1) 0 1.7 1.67 1.68 1.68 1.67 1 1 1 1

• À partir de quel angle d’incidence i1L toute la lumière est-elle réfléchie ?

36
• A partir du dernier tableau, déduire la valeur de n2/n1
n2/n1 = sin i1/sin i2 = 1/a
• Vérifier la valeur trouvée pour cet angle limite i1L par un petit calcul utilisant la loi de Snell-
Descartes
n1.sin i1L = n2.sin 90
sin = n2/n1 sin 90
i1L = arcsin(n2/n1) = 36

• Conclusion :
Lorsqu’on passe d’un milieu plus refrangent a un autre moins refrangent on observe une réfraction
quand i1< i1L , une réfraction critique quand i1= i1L , i2=90 et une réflexion totale si i1> i1L
2/ Déviation de la lumière par un prisme :
L’objectif de cette partie est d’étudier l’indice de réfraction n(λ) d’un verre selon la couleur
de la lumière en mesurant la déviation d’un faisceau lumineux due à un prisme de ce verre et à
partir des expériences virtuelles par simulation. L’applet FLASH « Prisme » a été choisie pour la
simplicité de son usage.
https://phyanim.sciences.univ-nantes.fr/optiqueGeo/prisme/prisme.php

Travaux Pratiques Optique 3 2023/2024

Institut Supérieur d'Informatique et de Multimédia de Sfax TP1 1ére Année PIIM 2023/2024

Simulateur : « Prisme »
2-1 / Principe Théorique :

• On supposant que l’indice de l’Air est égal à 1.00, écrivez la loi de Snell-Descartes aux points
d’incidence I et I’.
En I: 1 sin i = n sin r
En I’: n sin r’=1 sin i’
• À partir du triangle ISI’, Montrer que A = r + r’
A=180-[(90-r)+(90-r’)] ; SII’=90-r
SI’I=90-r’
A+SII’+SI’I=180
A+(90-r)+(90-r’)=180
A-r-r’+180 = 180
A=r+r’
• À partir du triangle IMI’, Montrer que D = i + i’ - A , ( D est l’angle de déviation du rayon incident)
D = i-r + i’-r’ = i + i’ - A
• Donner l’angle limite de réfraction il au niveau I’.
N sin iL= 1 sin 90
Sin iL= 1/n iL
• Montrer que la condition d’existence du rayon émergent est : i0 <= i <= /2 , avec sin(i0) = n
sin(A-il)
Sin i0 = n sin (A-iL)
• Calculer i0 pour n = 1.728, A = 50° et vérifier cette valeur à partir du simulateur « Prisme ».

Travaux Pratiques Optique 4 2023/2024

Institut Supérieur d'Informatique et de Multimédia de Sfax TP1 1ére Année PIIM 2023/2024
2-2 / Étude de la déviation D(i) en fonction de l’angle d’incidence i du rayon incident :
• En utilisant le principe de retour inverse de la lumière, on remarque que les angles d’incidence
i et i’ = D + A – i donnent le même angle de déviation D.
• À une valeur de D correspond deux valeurs de l’angle d’incidence, sauf dans le cas où :
i = i’ = (D+A)/2 qui correspond à un extremum de D(i).
• Pour différents angles d’incidences i relever la déviation D et l’angle du rayon émergent. Donner
les résultats dans le tableau suivant :

i 27° 30° 35° 40° 45° 46,9° 50° 60° 70° 80° 90°
i' 80 70 61 45 48 46 43 35 30 27 25.91
D(i) 57.2 50.64 46 44 43 43 43 46 50 57 65.91
• Tracer la courbe D = D(i).

• Vérifier l'existence d'un minimum de déviation, noté Dm, pour un angle d'incidence im.
Dm = 43.83 ; i = 46.71, i’ =47.12
• Au minimum de déviation Dm et à partir des deux relations de Descartes Monter que r = r’ =A/2
sin(i)=sin(i’) or 1 * sin(i) = n * sin(r)
nsin(r) = sin(i’)
nsin(r) = nsin(r’)
A = r+r donc r = r’ = A/2
• Déduire que : n = sin ((Dm +A)/2) / sin(A/2)
D = i + i’ - A
D = Dm = 2i - A
i = (Dm+A)/2
nsin(r) = sin(i)
n * sin(i)/sin(r) = sin((Dm+A)/2.)/sin(A/2)
• Conclusion :
La diviation depend de l’angle d’incidence i

2-3 / Dispersion de la lumière :

• La lumière issue d'une source est constituée d'une suite continue ou discontinue de radiations
monochromatiques correspondant chacune à une longueur d'onde.
• L'indice de réfraction du prisme n'est pas identique pour toutes les longueurs d'ondes (voir
simulateur prisme en utilisant lumière blanche ou Lampe spectrale).

Travaux Pratiques Optique 5 2023/2024

Institut Supérieur d'Informatique et de Multimédia de Sfax TP1 1ére Année PIIM 2023/2024
• À chaque radiation monochromatique , correspond un indice n et une déviation bien
déterminée D.
• L’indice du prisme, donc la déviation, dépend de la longueur d’onde (phénomène de dispersion
de la lumière). La formule empirique de Cauchy : n(λ) = A + B / ².
• Pour différents longueurs d'onde  relever la déviation minimale Dm et calculer n à partir de la
relation du 2-2/. Donner les résultats dans le tableau suivant :

 (nm) 445 461 476 500 515 530 570 599 632 652
Dm 45.62 45.32 45.04 44.64 44.41 44.21 43.76 43.48 43.21 43.06
n 1.752 1.748 1.744 1.738 1.735 1.732 1.725 1.721 1.717 1.715
5,05 4.7 4.41 4 3.77 3.55 3.07 2.78 2.5 2,35
1/² 1012 12 12 1012 1012 12 12 12 12 1012
10 10 10 10 10 10

• Tracer la courbe n = n (1/²)

Nb : j’ai fait la courbe avec le word mais je pense que ma courbe n’a pas été importé

• Déterminer les constantes A et B qui permettent de modéliser n sous la forme n = A + B / ².

B = (1.752-1.715)/(5.05-2.35) = 0.0137
Pour 1/2 = 2,35*(1012)
n = 1.715 = A + 0.0058 alors A = 1.709
