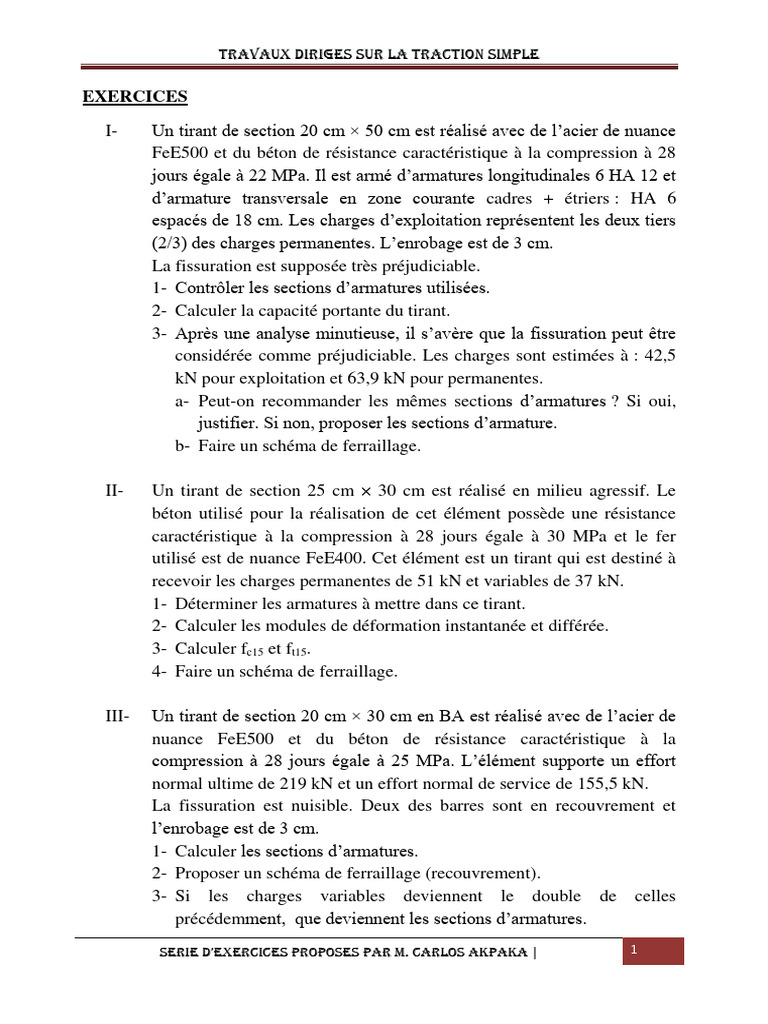

TRAVAUX DIRIGES SUR LA TRACTION SIMPLE

EXERCICES

I- Un tirant de section 20 cm × 50 cm est réalisé avec de l’acier de nuance


FeE500 et du béton de résistance caractéristique à la compression à 28
jours égale à 22 MPa. Il est armé d’armatures longitudinales 6 HA 12 et
d’armature transversale en zone courante cadres + étriers : HA 6
espacés de 18 cm. Les charges d’exploitation représentent les deux tiers
(2/3) des charges permanentes. L’enrobage est de 3 cm.
La fissuration est supposée très préjudiciable.
1- Contrôler les sections d’armatures utilisées.
2- Calculer la capacité portante du tirant.
3- Après une analyse minutieuse, il s’avère que la fissuration peut être
considérée comme préjudiciable. Les charges sont estimées à : 42,5
kN pour exploitation et 63,9 kN pour permanentes.
a- Peut-on recommander les mêmes sections d’armatures ? Si oui,
justifier. Si non, proposer les sections d’armature.
b- Faire un schéma de ferraillage.

II- Un tirant de section 25 cm × 30 cm est réalisé en milieu agressif. Le


béton utilisé pour la réalisation de cet élément possède une résistance
caractéristique à la compression à 28 jours égale à 30 MPa et le fer
utilisé est de nuance FeE400. Cet élément est un tirant qui est destiné à
recevoir les charges permanentes de 51 kN et variables de 37 kN.
1- Déterminer les armatures à mettre dans ce tirant.
2- Calculer les modules de déformation instantanée et différée.
3- Calculer fc15 et ft15.
4- Faire un schéma de ferraillage.

III- Un tirant de section 20 cm × 30 cm en BA est réalisé avec de l’acier de


nuance FeE500 et du béton de résistance caractéristique à la
compression à 28 jours égale à 25 MPa. L’élément supporte un effort
normal ultime de 219 kN et un effort normal de service de 155,5 kN.
La fissuration est nuisible. Deux des barres sont en recouvrement et
l’enrobage est de 3 cm.
1- Calculer les sections d’armatures.
2- Proposer un schéma de ferraillage (recouvrement).
3- Si les charges variables deviennent le double de celles
précédemment, que deviennent les sections d’armatures.
SERIE D’EXERCICES PROPOSES PAR M. CARLOS AKPAKA | 1
TRAVAUX DIRIGES SUR LA TRACTION SIMPLE

IV- Un tirant en béton armé est destiné à supporter une charge ultime égale
à 0,40 MN et une charge de service égale à 0,28 MN. Sa section est de
20 cm × 35 cm et est réalisé avec un béton de résistance caractéristique
à la compression à 28 jours égale à 25 MPa. L’acier est de nuance
FeE400. Le plus gros diamètre disponible est 14. Les fissurations sont
très préjudiciables. On demande :
1- Calculer les armatures longitudinales.
2- Calculer les armatures transversales en zone courante.
3- Faire le schéma de ferraillage de la section de ce tirant.

V- Un tirant de section 20 cm × 30 cm est destiné à supporter des efforts


de traction de Nu = 28,20 kN et Nser = 20,00 kN. Le béton a une
résistance caractéristique à la compression à 28 jours égale à 25 MPa et
les aciers sont de nuance FeE400. Les fissurations sont préjudiciables.
1- Déterminer les contraintes de calculs aux états limites.
2- Calculer les armatures longitudinales. Les diamètres disponibles
sont : 6, 8, 10, 12,14 mm.
3- Calculer les armatures transversales.
4- Faire le schéma de ferraillage de la section de ce tirant.

SERIE D’EXERCICES PROPOSES PAR M. CARLOS AKPAKA | 2
