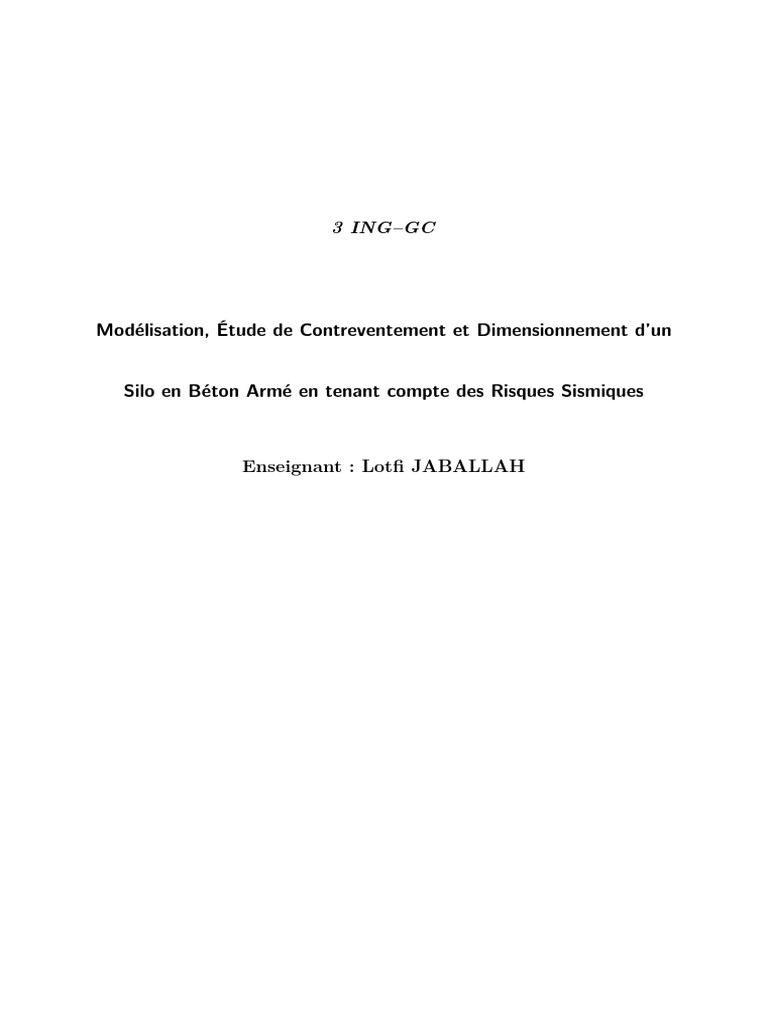

3 ING–GC

Modélisation, Étude de Contreventement et Dimensionnement d’un

Silo en Béton Armé en tenant compte des Risques Sismiques

Enseignant : Lotfi JABALLAH

 L’objet de ce travail est l’étude béton armé d’un silo d’homogénisation d’une cimen-
terie.

Géométrie de l’ouvrage
La prestation concerne le silo d’homogénéisation de la ligne de cuisson d’une cimen-
terie.
Dans ce qui suit, on présente les caractéristiques géométriques du silo.

Radier. — Épaisseur = 2 m.
— Diamètre= 25 m.

Jupe inférieure. — Épaisseur = 0.7 m.

— Hauteur = 16.5 m.
— Diamètre = 16 m.

Trémie. — Épaisseur = 0.35 m.

— Hauteur = 14.33 m.
— Diamètre de l’ouverture = 1.2 m.

Jupe supérieure. — Épaisseur = 0.35 m.

— Hauteur = 47 m.
— Diamètre = 16 m.
Caractéristiques de la matière ensilée.
Les valeurs caractérisant le produit ensilé sont :
— Le poids volumique : “ = 13.95 kN/m3
— Angle de frottement interne : Ï = 26¶
— Coefficient fl = tan (”)/ tan (Ï) = 0.75
— Angle de talus naturel (angle de la surface de remplissage) : — = 30¶

Hypothèses générales
Hypothèses géotechniques
On présentera dans ce qui suit les differentes hypothèses géotechniques :
— Fondation :
— Niveau d’ancrage des fondations : -3.00 m par rapport au terrain naturel.
— Contrainte ELS au sol : 5 bars.
— Raideur du sol différée : 4500 T/ m3 .
— Raideur du sol instantanée : 9090 T/ m3 .

Matériaux
Caractéristiques mécaniques

Les matériaux employés pour la réalisation de la structure ont les caractéristiques

suivantes :

Béton.
— Béton pour le radier :
— La résistance caractéristique à la compression fck = 30 MPa
— Béton pour la jupe inférieure, la jupe supérieure et la trémie :
— fck = 35 MPa

Aciers.
— Les ronds lisses sont de nuance S 235 (diamètre < 14 mm)
— Les armatures à haute adhérence sont de classe S 400 soudable
Fissuration

Radier. La fissuration est considérée comme préjudiciable pour le radier.

Les calculs des sections enveloppes de ferraillages seront réalisés à partir des combi-
naisons suivantes :
— Calcul à l’ELS en fissuration préjudiciable (ELS) avec :
Ë 1
È
— ‡= MAX min(2/3fe ; max(fe /2; 110(÷.ftj ) 2 )
— ‡ = 215 MPa pour le radier
— Calcul à l’ELU fondamental (ELU) avec ‡= fe /1.15 et fyk = 400 MPa
=∆‡ = 347.8 MPa
— Calcul à l’ELU accidentel (ELUA) avec “s =1
=∆‡ = 400 MPa

Parois. Les parois sont considérées de première catégorie (fissuration très préjudiciable)
suivant les règles professionnelles de calcul des silos.
A B0.5
ft28
‡s = – ÷ < 150 ÷ = 240 M P a
„

Avec :
— – = 400
— ÷ = 1.6 (acier HA)
— ft28 = 2.7 MPa (C35/45)
— „ en mm

Charges à prendre en compte dans les calculs

Charges permanentes

— Charges dues au poids propre des éléments béton : flbéton = 25 KN/m3 .

Charges d’exploitation

— Contraintes liées aux états d’équilibre 1 et 2.

Conditions climatiques

— Vent : La vitesse du vent dépasse rarement 16 m/s : cela correspond à une pression
égale à 15.7 daN/m2 .
— Température et retrait : Il y a lieu de prendre en considération :
— d’une part : une modification, au–dessus de certaines températures, des carac-
tères (notamment de résistance) des matériaux constitutifs de la paroi.
— d’autre part : les sollicitations dues aux déformations imposées (température
et retrait).
— Température maximale = 45¶ C.
— Température minimale = 0¶ C.
— Température de référence de la matière ensilé Tr = 100¶ C.
Plans

Fig. 0.1 – Vue en plan du radier

Fig. 0.2 – Coupe en élévation
