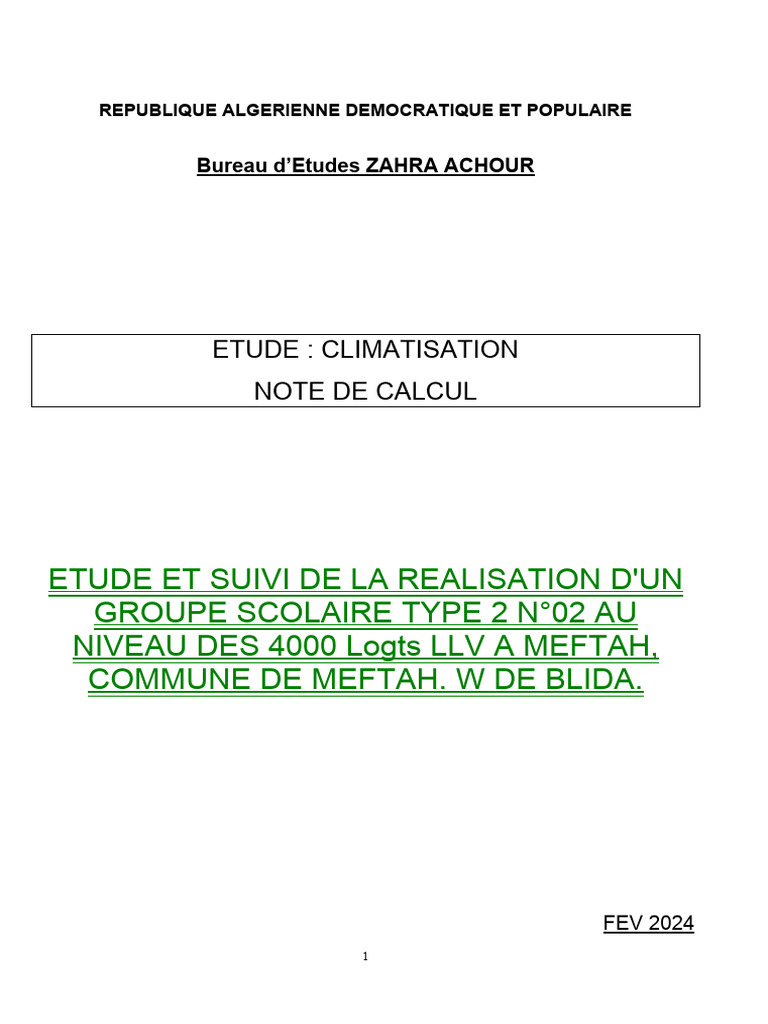

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

Bureau d’Etudes ZAHRA ACHOUR

ETUDE : CLIMATISATION
NOTE DE CALCUL

ETUDE ET SUIVI DE LA REALISATION D'UN

GROUPE SCOLAIRE TYPE 2 N°02 AU
NIVEAU DES 4000 Logts LLV A MEFTAH,
COMMUNE DE MEFTAH. W DE BLIDA.

FEV 2024
1
 - NOTE DE CALCUL CLIMATISATION -

I / GENERALITES :

Ayant pour objectif la détermination des besoins frigorifiques et donc les

équipements et appareillages, la présente étude décrira les différentes étapes de calculs et
le choix des différents éléments entrant dans la réalisation du projet de climatisation du :
ETUDE ET SUIVI DE LA REALISATION D'UN GROUPE SCOLAIRE TYPE 2 N°02 AU NIVEAU DES 4000 Logts
LLV A MEFTAH, COMMUNE DE MEFTAH. W DE BLIDA.

II / HYPOTHESES DE CALCUL :

Saison d’Eté :
Selon : DTR C3 4_CLIMATISATION
Température aux Conditions extérieures : text =34°C
Température aux Conditions intérieures : tint =24°C

Nombre d’occupants : 1 personne chaque 8m²

Type d’éclairage : fort (36w/tube) (sauf spécification)
Appareillage électrique : microordinateur, imprimante, fax, …
Type de construction : récent (moins de 10 ans), sur terrassement (sans vide
sanitaire)

A- Apports extérieurs :

1 - Fenêtres ensoleillées.
2 - Murs extérieurs ensoleillés
3 - Murs intérieurs en contact avec locaux non climatisés
4 - Toiture ensoleillée
Les apports calorifiques sont basés sur la feuille de calcul Excel en annexe.

B- apports intérieurs :

- Eclairage général par tube fluorescent :

- Equipement de bureau :
- Apports dus aux occupants : 70 w/pers et 8m2/pers
- Ventilation : Volume du local
Les apports calorifiques sont basés sur la feuille de calcul Excel en annexe.

2
III / SYSTEME DE CLIMATISATION ET CARACTERISTIQUES :

Le système de climatisation choisit est le split système, composé essentiellement

d’une unité extérieure ou groupe de condensation doit fonctionner à des températures
allant au-delà de la température extérieure de base (groupe de condensation tropicalisé ou
à double nappes de condenseur) et d’un nombre d’unités intérieures, qui peuvent êtres,
selon la destination du local, soit du type plafonnier, mural ou console. Dans notre cas on a
opté pour le type mural. Ce système présente beaucoup d’avantages tel que :
L’unité extérieure peut être :
INVERTER FROID SEUL : pour le rafraîchissement à partir d’un seul système et
être raccordé à 16 unités intérieure
INVERTER REVERSIBLE : destiné soit pour rafraîchir soit pour chauffer à partir
d’un système et peut être raccordé jusqu’à 40 unités intérieures
A RECUPERATION D’ENERGIE : pour une utilisation simultanée en
rafraîchissement et en chauffage et peut être raccordé jusqu’à 40 unités intérieures.
Les unités intérieures peuvent être choisie dans une large gamme de modèles et de
puissances et peuvent être soit (cassette encastrable à quatre ou deux voies de soufflage,
corner ou gainable, ou plafonnier encastrable ou apparent ou gainable ou une simple unité
murale ou une console carrossée ou non) avec une puissance nominale allant de 3.5 à 7.0
kW.
Ses principales caractéristiques sont :
a- Créer un excellent confort
b- Solution économique
c- Haute fiabilité
d- Respectueux de l’ozone
e- Concept modulaire et facile à sélectionner
f- Très simple et rapide à installer

Le raccordement électrique
Le raccordement électrique se fait de deux manières possibles :
Câblage simplifié :
Un simple système de transmission multiplexe à deux fils relie chaque unité
extérieure à plusieurs unités intérieures avec deux câbles.
Système super câblage :
Ce système permet l’utilisation partagée de câbles entre les unités intérieures, les
unités extérieures et la télécommande centralisée
Ce système permet à l’utilisateur de rétablir aisément le système existant avec une
télécommande centralisée, simplement en connectant la télécommande centralisée aux
unités intérieures.

3
Raccordements frigorifiques
Les raccordements frigorifiques se font à l’aide de raccords en T :
Té 9.5/6.4 : (liquide)
Té 22.2/12.4 : (gaz)
Té 12.7/6.4 : (liquide)
Té 28.6/12.7 : (gaz)

Goulottes
Il faut prévoir des goulottes pour dissimuler et protéger les différentes conduites et câbles
à l’intérieure des locaux
A extérieur des locaux dans les couloires les conduites sont supportées par des profilés
métalliques (passages de câbles) et le tout passe dans le faux plafond.

Récupérateur d’enthalpie
Dans les lieux publics, tels que les cafés, les salles de restaurant, etc.…, l’air intérieur se
trouve souvent pollué par la présence de fumée de cigarettes, de poussières etc.…

L’apport d’air neuf peu être une solution pour y remédier.

Or, l’écart de température entre l’air neuf et celui de la pièce en été ou en hiver entérinera
une surconsommation énergétique pour maintenir la température de consigne. C'est à ce
niveau que le récupérateur d’enthalpie entre en jeu. Il permet de :
- Récupérer la chaleur sensible et latente de l’air vicié rejeté pour refroidir (en été) ou
réchauffer (en hiver) l’air neuf qui est introduit dans la pièce.
- Diminuer la puissance frigorifique ou calorifique de l’appareil de climatisation.
- Atténuer le bruit provenant de l’extérieur (ex. de 100dB à 70dB)
- Assurer un taux de brassage efficace d la pièce : la pièce n’est ni en dépression ni en
surpression.
De plus, la maintenance est simplifiée car il n’y a pas de risque d’encrassage de
l’échangeur : du fait de l’écoulement laminaire de l’air à l’intérieur du récupérateur
d’enthalpie.

Valeurs des courants admissibles fixées par le guide technique de SONELGAZ

Section Chute de tension I de limite thermique I de limite thermique

admissible Câble à l’air libre Câble enterré
3x240+95 mm² Cu 5% 452 A 420 A
3x185+70 mm² Cu 5% 378 A 364 A
3x150+70 mm² Cu 5% 332 A 325 A
3x120+70 mm² Cu 5% 291 A 288 A
3x95+50 mm² Cu 5% 250 A 253 A

4
3x70+50 mm² Cu 5% 206 A 213 A
4x50 mm² Cu 5% 161 A 173 A
4x35 mm² Cu 5% 133 A 146 A
4x25 mm² Cu 5% 106 A 121 A
4x16 mm² Cu 5% 84 A 95 A
4x10 mm² Cu 5% 63 A 73 A
4x 6 mm² Cu 5% 45 A 55 A
4x 4 mm² Cu 5% 35 A 44 A
3x2.5 mm² Cu 5% 26 A 34 A
3x1.5 mm² Cu 5% 19 A 26 A
