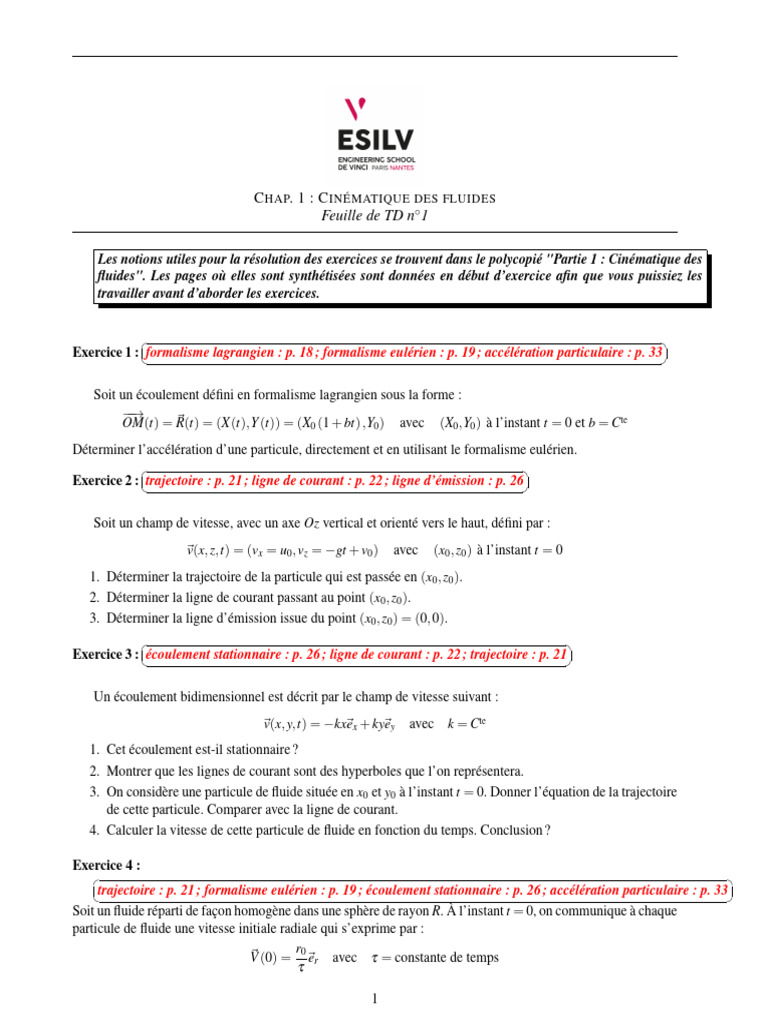

C HAP.

1 : C INÉMATIQUE DES FLUIDES

Feuille de TD n◦ 1

Les notions utiles pour la résolution des exercices se trouvent dans le polycopié "Partie 1 : Cinématique des
fluides". Les pages où elles sont synthétisées sont données en début d’exercice afin que vous puissiez les
travailler avant d’aborder les exercices.


Exercice 1 : formalisme lagrangien : p. 18 ; formalisme eulérien : p. 19 ; accélération particulaire : p. 33


Soit un écoulement défini en formalisme lagrangien sous la forme :

−−→
OM(t) = ⃗R(t) = (X(t),Y (t)) = (X0 (1 + bt) ,Y0 ) avec (X0 ,Y0 ) à l’instant t = 0 et b = Cte
Déterminer l’accélération d’une particule, directement et en utilisant le formalisme eulérien.

Exercice 2 : trajectoire : p. 21 ; ligne de courant : p. 22 ; ligne d’émission : p. 26


Soit un champ de vitesse, avec un axe Oz vertical et orienté vers le haut, défini par :
⃗v(x, z,t) = (vx = u0 , vz = −gt + v0 ) avec (x0 , z0 ) à l’instant t = 0
1. Déterminer la trajectoire de la particule qui est passée en (x0 , z0 ).
2. Déterminer la ligne de courant passant au point (x0 , z0 ).
3. Déterminer la ligne d’émission issue du point (x0 , z0 ) = (0, 0).

Exercice 3 : écoulement stationnaire : p. 26 ; ligne de courant : p. 22 ; trajectoire : p. 21


Un écoulement bidimensionnel est décrit par le champ de vitesse suivant :

⃗v(x, y,t) = −kx⃗ex + ky⃗ey avec k = Cte
1. Cet écoulement est-il stationnaire ?
2. Montrer que les lignes de courant sont des hyperboles que l’on représentera.
3. On considère une particule de fluide située en x0 et y0 à l’instant t = 0. Donner l’équation de la trajectoire
de cette particule. Comparer avec la ligne de courant.
4. Calculer la vitesse de cette particule de fluide en fonction du temps. Conclusion ?

Exercice 4 :

trajectoire : p. 21 ; formalisme eulérien : p. 19 ; écoulement stationnaire : p. 26 ; accélération particulaire : p. 33

Soit un fluide réparti de façon homogène dans une sphère de rayon R. À l’instant t = 0, on communique à chaque
particule de fluide une vitesse initiale radiale qui s’exprime par :
⃗V (0) = r0⃗er avec τ = constante de temps
τ

1
Chaque particule conserve ensuite sa vitesse initiale.
1. Quelle est la nature de la trajectoire de chaque particule ?
2. En déduire l’équation horaire r(t) d’une particule située initialement en r0 à t = 0, puis la vitesse eulé-
rienne ⃗v(r,t). L’écoulement est-il stationnaire ?
3. Quelle est l’accélération d’une particule de fluide ? Le résultat obtenu est-il conforme à la nature de la
trajectoire de chaque particule identifiée à la question 1. ?
Donnée : Pour une vitesse radiale ne dépendant que de r, le terme convectif s’écrit :
 → − ∂ v(r)
⃗v · ∇ ⃗v = v(r) ⃗er
∂r

Exercice 5 :

ligne de courant : p. 22 ; trajectoire : p. 21 ; écoulement incompressible : polycopié "Partie 3" p.19

Un écoulement bidimensionnel est décrit en coordonnées polaires par le champ de vitesse :

k
⃗v(r, θ ,t) = ⃗er avec k = 4 m2 .s−1
r
1. Représenter en différents points le vecteur vitesse et déduire l’allure des lignes de courant. L’écoulement
est-il permanent ?
2. Quelle est l’équation horaire r(t) d’une particule située initialement en r0 à t = 0 ?
3. À l’instant t = 0, on considère la portion de fluide définie par :
π π
1 m ⩽ r0 ⩽ 2 m et ⩽θ ⩽
6 4
Dessiner cette portion à t = 0 et calculer son aire A0 .
4. Cette portion suit le flot de l’écoulement tout en se déformant. Représenter cette portion à l’instant
t = 1 s. Cet élément de fluide s’est-il dilaté ? En déduire le caractère compressible ou incompressible de
l’écoulement.
5. Vérifier en calculant div⃗v.
Donnée : divergence du champ de vecteur ⃗A (r, θ ) = Ar (r, θ )⃗er + Aθ (r, θ )⃗eθ en coordonnées polaires :

1 ∂ (r Ar ) 1 ∂ Aθ
div ⃗A (r, θ ) = +
r ∂r r ∂θ
