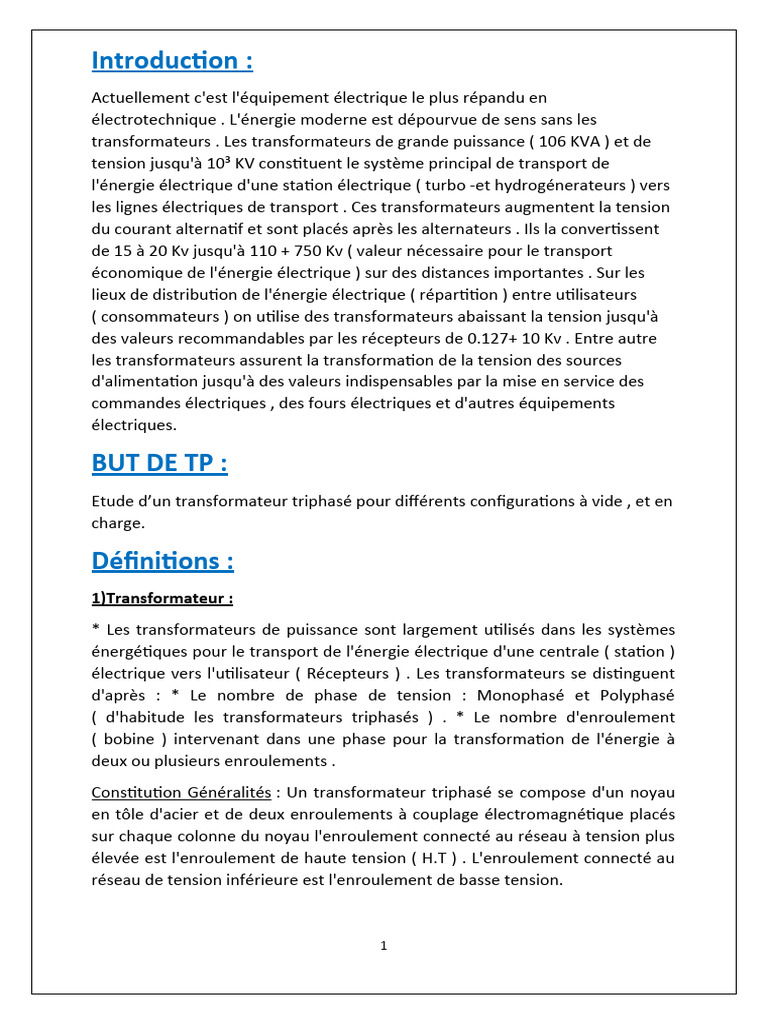

Introduction :

Actuellement c'est l'équipement électrique le plus répandu en

électrotechnique . L'énergie moderne est dépourvue de sens sans les
transformateurs . Les transformateurs de grande puissance ( 106 KVA ) et de
tension jusqu'à 10³ KV constituent le système principal de transport de
l'énergie électrique d'une station électrique ( turbo -et hydrogénerateurs ) vers
les lignes électriques de transport . Ces transformateurs augmentent la tension
du courant alternatif et sont placés après les alternateurs . Ils la convertissent
de 15 à 20 Kv jusqu'à 110 + 750 Kv ( valeur nécessaire pour le transport
économique de l'énergie électrique ) sur des distances importantes . Sur les
lieux de distribution de l'énergie électrique ( répartition ) entre utilisateurs
( consommateurs ) on utilise des transformateurs abaissant la tension jusqu'à
des valeurs recommandables par les récepteurs de 0.127+ 10 Kv . Entre autre
les transformateurs assurent la transformation de la tension des sources
d'alimentation jusqu'à des valeurs indispensables par la mise en service des
commandes électriques , des fours électriques et d'autres équipements
électriques.

BUT DE TP :
Etude d’un transformateur triphasé pour différents configurations à vide , et en
charge.

Définitions :
1)Transformateur :
* Les transformateurs de puissance sont largement utilisés dans les systèmes
énergétiques pour le transport de l'énergie électrique d'une centrale ( station )
électrique vers l'utilisateur ( Récepteurs ) . Les transformateurs se distinguent
d'après : * Le nombre de phase de tension : Monophasé et Polyphasé
( d'habitude les transformateurs triphasés ) . * Le nombre d'enroulement
( bobine ) intervenant dans une phase pour la transformation de l'énergie à
deux ou plusieurs enroulements .
Constitution Généralités : Un transformateur triphasé se compose d'un noyau
en tôle d'acier et de deux enroulements à couplage électromagnétique placés
sur chaque colonne du noyau l'enroulement connecté au réseau à tension plus
élevée est l'enroulement de haute tension ( H.T ) . L'enroulement connecté au
réseau de tension inférieure est l'enroulement de basse tension.

1
• Si la tension secondaire est inférieur à celle primaire , le transformateur est
appelé transformateur abaisseur et lorsque cette tension est supérieure à la
tension primaire nous avons le transformateur élévateur .. Pour prévenir
l'action néfaste de l'air sur l'isolement des bobines et améliorer le
refroidissement du transformateur on place son noyau avec les enroulements
dans une cuve remplie d'huile à transformateur ; ces transformateurs sont
appelés transformateur à bain d'huile exp : pyraléne « abondonné
actuellement » et la Borack 22 ( algérienne : Sonatrach de skikda ) . le liquide
est renfermé dans un baque métallique » . Il existe encore des transformateurs
à l'air ( transformateur secs ) .
. Il est possible de transformer une tension triphasée avec trois
transformateurs monophasés identiques . Les enroulements primaires et
secondaires des trois transformateurs sont alors couplés en triangle ; étoile et
zigzag . Ces trois transformateurs sont alors appelée groupes de
transformateurs .
. Il est possible de transformer le courant triphasé à l'aide de deux
transformateurs monophasés couplés d'une façon particulière , à savoir en V

Pour transformer la tension triphasée , il est plus avantageux d'utiliser un

transformateur triphasé au lieu de plusieurs transformateurs monophasés , il
peut être conçu pour le transport ferroviaire ou maritime même pour des
puissances élevées de 1000 à 1200 MVA .
• Pour obtenir un transformateur triphasée à partir des transformateurs
monophasés il faut rassembler de façon judicieuse leurs circuits magnétiques .
Les transformateurs triphasés se distinguent par la construction du noyau a )
Transformateur à circuit magnétique lié . b ) transformateur à circuit
magnétique indépendant .
Principe de fonctionnement :
2
Le principe de fonctionnement d'un transformateur est basé sur l'interaction
électromagnétique des enroulements du transformateur L'enroulement
primaire reçoit l'énergie du réseau à courant alternatif Le courant I , parcourant
l'enroulement primaire N , crée la force magnétomotrice F₁.

2) Couplage électrique :
Le couplage est le transfert, désiré ou non, de l'énergie d'un élément vers un
autre élément du système. Il se caractérise par la relation entre une grandeur
caractéristique de l'un et une grandeur caractéristique de l'autre .
Les enroulements haute tension et base tension de transformateurs triphasés
peuvent être connecté selon les couplages fondamentaux suivants :
Etoile , triangle, zigzag.
Le couplage d’un transformateur est choisi en fonction de la valeur des
tensions et en fonction de la valeur et de la nature de la charge .
Couplage (étoile/étoile)

Couplage (triangle/étoile)

Couplage (triangle/triangle)

3
Couplage (étoile/triangle)

Etude expérimentale :
1)Réalisation du montage :
*en essai à vide :
-On réalisions les quatre types de couplage ((étoile/étoile , triangle/ triangle ,
étoile/triangle ,triangle/étoile)) puis on mesurons les tensions de bobines
primaires et secondaires
-On calculons le rapport de transformation de chaque types :
K= U pri / U sec .
*en essai en charge :
-On réalisons le type de couplage (triangle/ étoile) .
- Avant de passer à l'expérience mettez l'indicateur du commutateur de la
charge CU , à la position initiale.
-On Branchons le disjoncteur D₁ .
4
 -On établions la tension primaire égale à la tension nominale U₁ ( il faut veillez
toujours sur la stabilité de cette tension primaire établi .
-On varions la valeur de la charge active à l'aide du commutateur CU₂ .
-On mesurons la tension secondaire U₂ , les courants primaire I , et secondaire
1₂ et la puissance primaire P₁ ; [ U₂ ; ₂ = 1₂ ; ₁ ; P₁ ; P2 " ] .
-On Calculons [ P₁ , P2 , 1 Pon , Pee , Kch , n ].
-On enregistrons les résultats dans le tableau .
-On débranchons le D₁ .
- N'oublions pas d'avoir la valeur d'une division du wattmètre C.
2)Calcules et synthèses :
*Tableau 01 : essai à vide :
couplage Uab Ubc Uac Uxy Uxz Uyz K1 K2 K3
220v 220v 220v 130v 130v 130v 1.692 1.692 1.692
220v 115v 220v 75v 75v 75v 2.933 1.533 2.933
220v 215v 215v 125v 125v 130v 1.023 1.023 1.023
220v 215v 215v 215v 215v 220v 1.023 1.023 1.023

*Le rapport de transformation k = Up/Us

K=Uab/Uxy= 220/130=1.692
*synthèse :

*Tableau 02 : essai en charge

charge I1 Uab W1 W2 P
1 4 200 0 35 72800
2 5.2 200 0 40 95680
3 8.6 200 0 80 166400
P=(w1+w2)(k*k)
K=208
5
K=10
K=k=2080
P=(0+35)(10*2080)=72800
*Synthèse :

Conclusion :
D'après la réalisation de ce tp, on remarque que le rapport de transformation
dans l'assai à vide reste à la même valeur, bien sûr, après avoir négligé les
incertitudes résultant d'une mauvaise mesure. Et pour l'essai en charge, on
note que la puissance absorbé par la charge augmente en proportion directe
avec le courant I1. Donc on conclut que le rapport de transformation garde la
même valeur pour chaque type de couplage, et aussi la puissance transféré
vers la charge directement proportionnel au courant I1 pour chaque type de
couplage.
