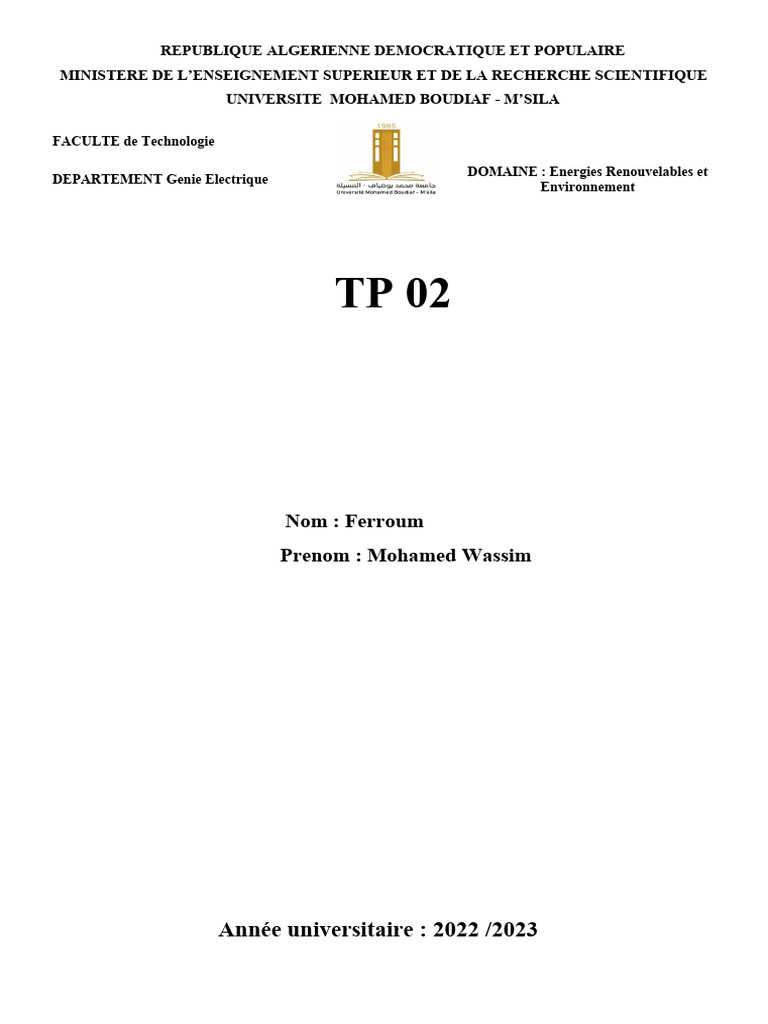

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE

UNIVERSITE MOHAMED BOUDIAF - M’SILA

FACULTE de Technologie

DOMAINE : Energies Renouvelables et

DEPARTEMENT Genie Electrique
Environnement

TP 02

Nom : Ferroum
Prenom : Mohamed Wassim

Année universitaire : 2022 /2023

1_ But de la manipulation :

Le but de cette expérience est étude du modelé équivalent du transformateur

monophasé réel.

2_Materiel Utilise :

 Sources de tension monophasé (AC / DC)

 Charges électriques (Résistive monophasé)

 Appareils de mesure (Voltmètres, ampèremètres , multimètres , puissance

mètre )

 Transformateur Monophasé

Le Montage 01 :

En utilisant les paramètres de simulation du transformateur reel (a)

Paramètre du transformateur reel (a) :

F= 50 HZ

V1=220 V, L1 = 0,001 H, R1 = 0,1 Ω

V2=110 V, L2 = 0,001 H, R2 = 0,1 Ω

Le Montage 02 :

Modelé Equivalent du transformateur réel (ajoute à lui des résistances et

inductances)
Paramètre du transformateur (b) :

f= 50 HZ

V1=220 V , L1 = 1e .07 H , R1 = 0,0001 Ω

V2=110 V , L2 = 1e .07 H , R2 = 0,0001 Ω

Parameters ajoute au primaire :

R1 = 0,1 Ω , L1 = 0,001 H ,Rc = Rc = 10 Ω

LM = Lc = 0,001 H

Parametre ajoute au secondaire

R2 =0,1 Ω , L2 = 0,001 H

Remplir le tableau :

Transformateur Reel Modele de transformateur Reel

P1reel =1,337 x 104 w P1modle = 1,337x104 w

P2reel =287w P2modle = 287 w

Q1reel =7,471 x 104 VAR Q1modle = 7,471x104 VAR

Q2reel =5,339e-14 VAR Q2modle = -5,339e-14 VAR

/ Pj1 = R1(i1eff)2 = 1,19e4 J

/ Pjm = Pjc =Rm(imeff)2 = Rc (iceff)2 = 1172 J

ΔQreel = Q1reel – Q2reel = 7,741 e4 ΔQmodel = Q1 – Q2= Q1 + Qm+ Q2 = 237 ,8

 / Pj2 = R2 (i2eff)2 = 2,87

ΔPreel = P1reel – P2reel = 1,307 e4 ΔPmodel = P1 – P2= Pj1 – Pj2 + Pjm = 1,308 e4

/ Q1 = L1 ( 2 π50 )(i1eff )2 =119 VAR

/ Qm =Qc = Lm ( 2 π50 )(i1 )2 =Lc( 2 π50 )(i1)2 =

118,8 VAR

/ Q2 =L2 ( 2 π50 )(i2eff )2 = 0,0287 VAR

Les Commentaires :

D’après le tableau , nous remarquouns que le puissances dans le transformateur

rèel est ègale a la puissance dans le moèdel du transformateur reel .

Preel = Pmodel , Qreel = Qmodel

 nous remarquons :

ΔPreel = P1reel – P2reel , ΔQreel = Q1reel – Q2reel

et :

ΔPmodel = P1 - P2 = PJ1 + PJ2 + PJM

ΔQmodel = Q1 - Q2 = Q1 + Q2 + QM

 ΔPreel = ΔPModele

 ΔQreel = ΔQModele
D’apres les courbes nous remarquons que :
P1reel = P1model , Q1reel = Q1model

P2reel = P2model , Q2reel = Q2model

et

ΔP = P1– P2 ( reel ou model )

ΔQ= Q1 – Q2( reel ou model )

Conclusion :

Notre tavail consiste a etudier la conception d’un transformateur monophase ,

nous avons commencé par la présentation du transforamteur monophase et decrit

tout les lois correspondantes , nous avons etablier les equations des tension , des

puissances

 enfin, nous concluons que :

Preel = Pmodel

Qreel = Qmodel

ΔP= P1 – P2 , ΔQ= Q1 – Q2
