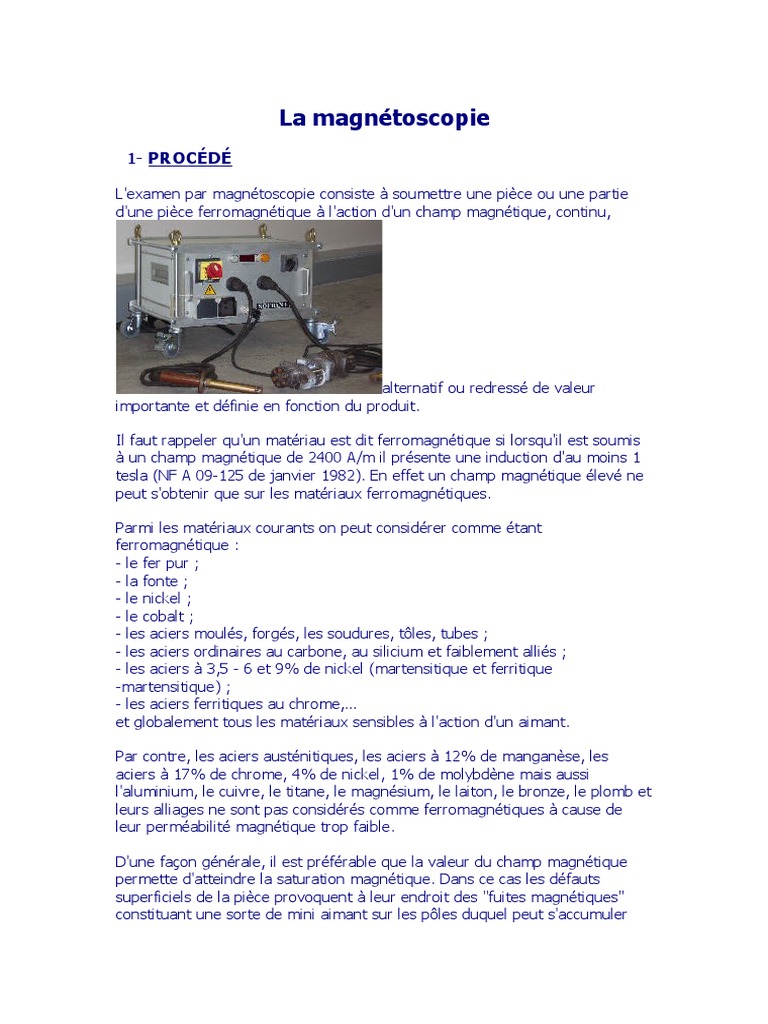

1- PROCÉDÉ
Il faut rappeler qu'un matériau est dit ferromagnétique si lorsqu'il est soumis
à un champ magnétique de 2400 A/m il présente une induction d'au moins 1
tesla (NF A 09-125 de janvier 1982). En effet un champ magnétique élevé ne
peut s'obtenir que sur les matériaux ferromagnétiques.
Par contre, les aciers austénitiques, les aciers à 12% de manganèse, les
aciers à 17% de chrome, 4% de nickel, 1% de molybdène mais aussi
l'aluminium, le cuivre, le titane, le magnésium, le laiton, le bronze, le plomb et
leurs alliages ne sont pas considérés comme ferromagnétiques à cause de
leur perméabilité magnétique trop faible.
Les défauts sont d'autant mieux détectés que leur orientation est voisine
d'une direction perpendiculaire au champ magnétique, donc parallèle aux
lignes de courant.
2- PRINCIPE
Les révélateurs qu'ils soient pulvérisés par voie sèche ou par voie humide
peuvent s'appliquer au pinceau, par arrosage, au pistolet, en bombe aérosol
ou par immersion.
3- PRINCIPES DE LA DÉTECTION
Lorsque le champ est faible, la répartition des lignes de force dans la pièce se
fera sans problème. Par contre, lorsque le champ atteint une certaine valeur,
au-delà du "coude" de saturation de la courbe induction par rapport au
champ, la perturbation autour d'un défaut crée une saturation locale qui peut
atteindre des lignes proches de la surface.
L'aimantation peut être obtenue par divers procédés décrits ci-après. Ces
procédés ne sont pas équivalent entre eux, ni par l'uniformité d'aimantation
réalisée, ni par la profondeur de détection, ni par l'intensité du champ
magnétique. Il n'est donc pas indiffèrent dans un cas donné, d'employer l'un
ou l'autre.
Ces différents procédés ne sont pas non plus équivalents entre eux en ce qui
concerne les conditions de mise en œuvre.
Pour assurer la détection, quelle que soit l'orientation des discontinuités, il est
nécessaire de pratiquer au moins deux directions d'aimantation, si possible
perpendiculaires.
En effet la sensibilité est optimale lorsque la direction des lignes de champ est
perpendiculaire à la direction présumée de la discontinuité.
- l'aimantation longitudinale;
Par aimant
Par électroaimant.
Un courant
électrique qui
parcourt un
conducteur créé
autour de celui-ci
un champ
magnétique
circulaire dont
l'intensité est
proportionnelle à la
valeur du courant.
Quand le
conducteur est un
matériau
ferromagnétique, le
champ est induit
dans le conducteur
lui-même.
Cette méthode
consiste à faire
transiter le
courant entre
deux
électrodes
placées sur la
pièce à
contrôler à une
certaine
distance l'une
de l'autre. La
répartition du
champ est très
variable en
fonction de
l'écartement
des électrodes
et de l'intensité
du courant.
Ce procédé est
pratique car il
s'adapte très
bien à des
pièces de
géométrie
complexe.
- continues,
- alternatives sinusoïdales,
La réciproque est également vraie dans le sens ou, si seul les défauts
débouchant sont recherchés, on utilisera de préférence un champ alternatif.
Ce paramètre est à considérer comme l'un des plus importants dans la mise
en œuvre de la magnétoscopie. Il est exprimé en Ampère par mètre (A/m).
L'opérateur n'y a généralement pas accès directement, il utilise un réglage
d'intensité qui dans la plupart des cas est imposé par les codes et normes, ou
cahier des charges du client.
Une grande diversité se manifeste à ce sujet tant en France que dans le
monde, en fonction des utilisations et des utilisateurs.
Cet appareillage convient très bien pour les contrôles manuels en atelier ou
sur chantier.
- Appareil à touches
6- INTERPRÉTATION
- les lignes à contours flous correspondent à des défauts situés plus profond
sous la surface ;
