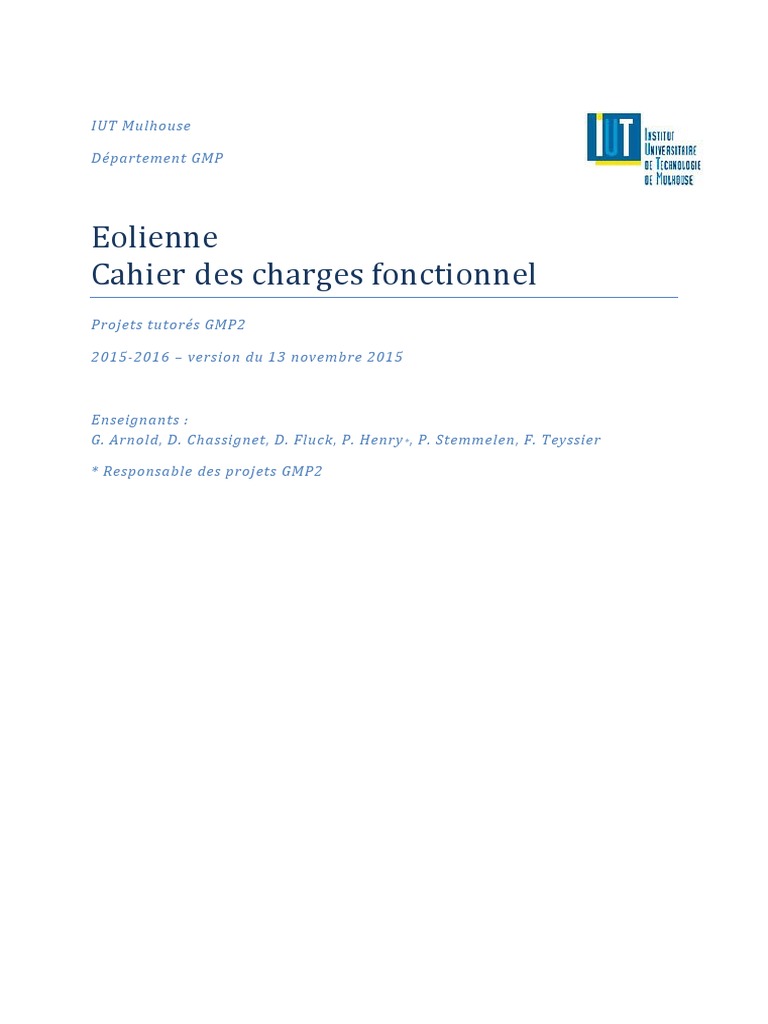

IUT Mulhouse

Département GMP

Eolienne
Cahier des charges fonctionnel
Projets tutorés GMP2

2015-2016 – version du 13 novembre 2015

Enseignants :
G. Arnold, D. Chassignet, D. Fluck, P. Henry * , P. Stemmelen, F. Teyssier

* Responsable des projets GMP2

Table des matières

I. Objet du document ......................................................................................................................... 3

II. Documentation et terminologie ...................................................................................................... 3
III. Contexte et motivation ............................................................................................................... 3
A. Le produit et son marché ............................................................................................................ 3
B. Le contexte du projet et ses objectifs ......................................................................................... 3
IV. Rôle et utilisation......................................................................................................................... 4
A. Besoins essentiels ........................................................................................................................ 4
B. Profil de vie .................................................................................................................................. 4
C. Interacteurs ................................................................................................................................. 4
V. Description fonctionnelle ................................................................................................................ 5
1. Test et évaluation .................................................................................................................... 5
2. Démonstration ........................................................................................................................ 6
3. Stockage .................................................................................................................................. 7
4. Transport ................................................................................................................................. 7
VI. Impositions générales ................................................................................................................. 8
VII. Annexe ......................................................................................................................................... 8
A. Evaluation globale (rapport final)................................................................................................ 8
B. Ventilateur................................................................................................................................... 8
C. Générateur .................................................................................................................................. 8
D. Stand pour salons ........................................................................................................................ 8
E. Tests de l’éolienne ....................................................................................................................... 9
I. Objet du document

Les étudiants de 2ème année de DUT GMP doivent réaliser un projet tutorés comptant pour la
validation des semestres 3 et 4. Pour l’année 2015-2016, on demande aux étudiants de concevoir et
de réaliser une éolienne. L’objet du présent document est de préciser les critères sur lesquels les
étudiants seront évalués. Le thème de l’énergie éolienne est en cohérence avec le plan éco-campus
de l’Université de Haute Alsace et pour lequel l’IUT de Mulhouse est pilote. Il permet d’aborder à la
fois la problématique de l’énergie, en s’intéressant à une énergie renouvelable, et à celle du
réchauffement climatique.

II. Documentation et terminologie

La documentation sur les éoliennes est très abondante. La bibliothèque de l’IUT de Mulhouse dispose
de plusieurs ouvrages sur le sujet, dont notamment :

 M. Rapin, J.-M. Noël, Energie éolienne, Dunod, 621.4 RAP

 B. Fox et coll., Energie éolienne et intégration au réseau, Dunod, 621.4 ENE
 J. Hudnall, Le guide du petit éolien, Eyrolles, 624.4 HUD

De nombreux sites internet mettent à disposition des informations sur les éoliennes. L’article
« Eolienne » du site Wikipedia présente les architectures d’éoliennes les plus courantes, précise le
vocabulaire des principaux éléments d’une éolienne et donne quelques formules pour le calcul :

https://fr.wikipedia.org/wiki/%C3%89olienne

Un article très complet peut être téléchargé sur le site des Techniques de l’Ingénieur (Référence
BM4640 | Date de publication : 10 avr. 2009 Marc RAPIN, Philippe LECONTE).

III. Contexte et motivation

A. Le produit et son marché

Le produit est destiné à être réalisé en un seul exemplaire (Combien ?) unique (prototype) et destiné
à être montré lors de démonstrations (Journée Portes Ouvertes de l’Université de Haute Alsace,
salon de l’étudiants tels que la Journée des Carrières à Mulhouse et les Journées des Universités à
Strasbourg (Où et Quand ?).

Il n’est pas destiné à la vente.

Un budget maximal de 50€ (Combien ?) est alloué par le département pour chaque éolienne.

B. Le contexte du projet et ses objectifs

Le projet est réalisé dans un cadre de formation. Le projet est un moment particulier de la formation
où les étudiants (Qui ?) mettent en pratique les connaissances qu’ils ont acquises au cours de leurs
formations (Pourquoi ?). Le projet se déroulera en 2 phases : une première phase de conception, une
seconde phase de réalisation. Les étudiants seront évalués au cours de l’année. Une évaluation finale
sera organisée en fin d’année (Quand ?) afin de tester les éoliennes (Quoi ?) réalisées selon des
critères précisés dans ce document (Comment ?).

IV. Rôle et utilisation

A. Besoins essentiels

Diagramme des prestations

Membres du dpt Public

GMP (lycéens)

Eolienne

Illustrer les compétences développées par les étudiants de GMP

B. Profil de vie

On prévoit 4 situations de vie :

 Test : évaluation à la fin des projets (mars 2016)

 Démonstration : lors des journées portes ouvertes de l’IUT et des salons étudiants
 Stockage
 Transport

C. Interacteurs

Les principaux interacteurs sont les suivants :

 Etudiants : étudiants GMP 2

 Enseignants : tous les enseignants du département GMP de l’IUT de Mulhouse
 Vent : obtenu à l’aide d’un ventilateur (annexe)
 Visiteurs : lycéens, collégiens, parents…
 Support :
o IUT : table de salle d’enseignement ou sol
o Salons : table haute (bar)
 Personnel IUT : enseignant ou technicien GMP
 Véhicule : Citroën Berlingo (IUT) ou véhicule personnel d’un enseignant GMP
V. Description fonctionnelle

1. Test et évaluation
Diagramme des interacteurs
Enseignants
Etudiants
FP1+FP2 Autres
FC4 étudiants

FC1
Vent Eolienne
FC3 FC2

Générateur Support

Tableau de caractérisation des fonctions de services

FS Critères Niveaux Flex

FP1 Transmettre aux étudiants des Programme GMP : 2ème année GMP F1
connaissances techniques conception, Moyens mis à
fabrication, disposition
mécanique,
matériaux…
FP2 Evaluer les étudiants Test de l’éolienne Annexe
FC1 Fonctionner sous l’action du vent Ventilateur Annexe
FC2 : Se poser sur un support plan Surface Plane et horizontale
Fixation Sans dégradation de
la surface du support
FC3 Recevoir le générateur Générateur Selon
documentation
Mise en place Rapide
Outillage simple
FC4 Se démarquer des autres éoliennes Architecture Originale
Solutions
techniques
Esthétique Vote des étudiants
Eco-conception Choix de matériaux
 2. Démonstration
Diagramme des interacteurs
Démonstrateur
Visiteur
FP2
Modèle
FC3 CAO
FP1
Eolienne
FC2 FC1
Ventilateur
Générateur Support

Tableau de caractérisation des fonctions de services

FS Critères Niveaux Flex

FP1 Montrer au visiteur une éolienne Vent minimal pour
tournant sous l’action du vent fonctionner
Représentation de
l’énergie produite
FP2 Illustrer les compétences développées CAO
par les étudiants de GMP
Fabrication
Technologie
FC1 Se poser sur un support plan Surface
Fixation
FC2 Recevoir le générateur Générateur
Mise en place
FC3 Représenter l’éolienne en l’absence de Modèle CAO
celle-ci
Ventilateur en vent
faible à 1 m
Electrique (voyant)
Et/ou Mécanique
(rotation)
Mise à disposition du
modèle CAO complet
Présence de pièces
réalisées à l’atelier
GMP
Au choix
Plane et horizontale
Sans dégradation de
la surface du support
Selon
documentation
Rapide
Outillage simple
Assemblage complet
Classes
d’équivalence
Liaisons mécaniques
Animation
 3. Stockage
Diagramme des interacteurs

Air ambiant Support

FC1
FC2

Eolienne

Tableau de caractérisation des fonctions de services

FS Critères Niveaux Flex

FC1 Résister à l’air ambiant Corrosion Ne pas nécessiter F0
d’entretien
Poussière Bâche de protection F3
à prévoir
FC2 Etre rangé sur une étagère Encombrement LxPxH 400x400x600 F1
Poids 10 kg maxi F1

4. Transport
Diagramme des interacteurs

Véhicule Personnel
GMP
FC1
FC2

Eolienne

Tableau de caractérisation des fonctions de services

FS Critères Niveaux Flex

FC1 Etre transportable dans le véhicule Robustesse Chocs légers F1
Empilement (dans le
coffre)
Dimensions 1000 maxi F3
FC2 Etre portable par le personnel Encombrement LxPxH 400x400x600 mm3 F0
dans une position au choix

Poids 10 kg maxi F0
Préhension poignées F0
VI. Impositions générales

Le modèle CAO sera réalisé à l’aide du logiciel CREO.

La fabrication sera réalisée sur le site du département GMP.

Un budget maximal de 50€ est alloué pour la construction de l’éolienne (matière première et achat
de pièces mécaniques) :

o La matière première doit être puisée en priorité dans le stock déjà présent à l’atelier,
le coût sera fonction du poids de la pièce avant usinage
o Toute matière première récupérée en dehors de l’IUT ou piochée dans le stock de
rebus de l’atelier sera moitié prix.
o La matière première issue de récupération (bouteille en plastique…) ne sera pas
facturée.

Pour la visserie, on se limitera à l’utilisation exclusive de celle déjà disponible à l’atelier.

VII. Annexe

A. Evaluation globale (rapport final)

- Résultats des tests (selon conditions décrites ci-dessous

- Pertinence/qualité des solutions technologiques retenues
- Qualité de la conception, de la réalisation
- Calcul du coût d’utilisation machine pour la fabrication de l’éolienne

B. Ventilateur

 Marque : Suntec
 Modèle : Cool Breeze
 Caractéristiques : 3 positions (1,2,3) + Minuterie (0 - 60 min)
 Visible sur demande au bureau de P. Henry (C107)
 Diamètre : 400 mm
 Hauteur de l’axe de l’hélice : 370 mm

C. Générateur

Fichiers CAO disponibles sur le disque Partage.

Lors des tests de puissance, un multimètre sera branché aux bornes du générateur.

D. Stand pour salons

Caractéristiques de la table/bar :

 Hauteur : 1200
 Forme de la table : environ 1000 x 300
  Poids maximal pouvant être posé dessus : 10kg

E. Tests de l’éolienne
Ventilateur

d
400

Eolienne
370

Support

Test Conditions Mesure

Démarrage Ventilateur force 1 d maxi pour démarrage

Puissance 1 Ventilateur force 1 Puissance en sortie du générateur

d = 1m

Puissance 2 Ventilateur force 2 Puissance en sortie du générateur

d = 1m

Puissance 3 Ventilateur force 3 Puissance en sortie du générateur

d = 1m

Lors des tests Puissance 1 à 3, la rotation de l’éolienne pourra éventuellement être amorcée
manuellement ; la mesure sera effectuée en régime stabilisé.

Il n’est pas indispensable de prévoir un système permettant à l’éolienne de s’orienter d’elle-même

selon la direction du vent.
