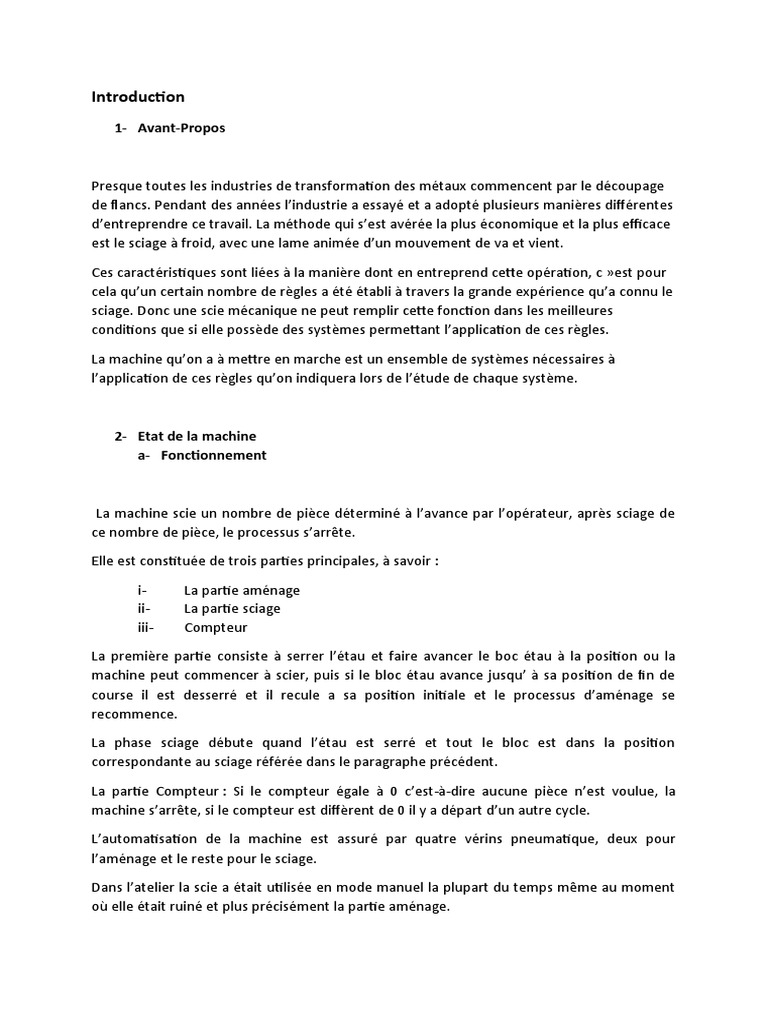

Introduction

1- Avant-Propos

Presque toutes les industries de transformation des métaux commencent par le découpage
de flancs. Pendant des années l’industrie a essayé et a adopté plusieurs manières différentes
d’entreprendre ce travail. La méthode qui s’est avérée la plus économique et la plus efficace
est le sciage à froid, avec une lame animée d’un mouvement de va et vient.
Ces caractéristiques sont liées à la manière dont en entreprend cette opération, c »est pour
cela qu’un certain nombre de règles a été établi à travers la grande expérience qu’a connu le
sciage. Donc une scie mécanique ne peut remplir cette fonction dans les meilleures
conditions que si elle possède des systèmes permettant l’application de ces règles.
La machine qu’on a à mettre en marche est un ensemble de systèmes nécessaires à
l’application de ces règles qu’on indiquera lors de l’étude de chaque système.

2- Etat de la machine
a- Fonctionnement

La machine scie un nombre de pièce déterminé à l’avance par l’opérateur, après sciage de
ce nombre de pièce, le processus s’arrête.
Elle est constituée de trois parties principales, à savoir :
i- La partie aménage
ii- La partie sciage
iii- Compteur
La première partie consiste à serrer l’étau et faire avancer le boc étau à la position ou la
machine peut commencer à scier, puis si le bloc étau avance jusqu’ à sa position de fin de
course il est desserré et il recule a sa position initiale et le processus d’aménage se
recommence.
La phase sciage débute quand l’étau est serré et tout le bloc est dans la position
correspondante au sciage référée dans le paragraphe précédent.
La partie Compteur : Si le compteur égale à 0 c’est-à-dire aucune pièce n’est voulue, la
machine s’arrête, si le compteur est diffèrent de 0 il y a départ d’un autre cycle.
L’automatisation de la machine est assuré par quatre vérins pneumatique, deux pour
l’aménage et le reste pour le sciage.
Dans l’atelier la scie a était utilisée en mode manuel la plupart du temps même au moment
où elle était ruiné et plus précisément la partie aménage.
 b- Etat actuel

Dans la partie d’aménage le levier d’aménage qui est supposé une poutre sur deux appuis
simples n’est plus en liaison avec la vis pour le réglage de la course nécessaire. En effet,
L’écrou de la vis d’aménage n’est plus en liaison pivot avec le levier car la pièce qui assure
cette liaison n’est plus sur la machine. Le boitier de la rotule n’est plus encastré avec le mors
mobile de l’aménage. Il lui manque deux vis d’assemblage pour le maintenir. Par conséquent
la vis ne fonctionne pas correctement
Donc on ne peut plus serrer une pièce dans l’étau pour la découper.
Quand la machine fonctionne en mode automatique le vérin qui entraine le levier en
rotation est ruiné.
Et le vérin qui assure l’avancement de la barre à scier est ruiné.
Dans la partie sciage la hache n’est plus maintenue dans la position où l’utilisateur veut la
maintenir, elle était mise dans la position voulue auparavant par un vérin appartenant à la
partie automatique de la machine. Ce vérin ne peut plus supporter le poids de la hache.
Quand la machine est utilisé en mode manuel, à la fin de l’opération de sciage la mâchoire
de la scie reste en bas elle ne retourne plus à sa position initiale en haut, il faut donc que non
seulement l’utilisateur fournit de l’énergie pour la remettre en position mais aussi mettre
une pièce pour l’empêcher de descendre justement pour la maintenir en position.

3- Problématique et travail à faire

Réparation partielle de la scie alternative, changement et mise en marche du mécanisme de

serrage des pièces métalliques constitué des bagues, écrous de la vis d’aménage, bras du
levier d’aménage […] En vue de les découper selon le besoin et l’utilisation souhaitée.
Pour cela, il s’avère nécessaire de redimensionner les pièces constituant le mécanisme
responsable de leur maintien et leur mise en position afin d’éviter toute rupture ou casse dû
à une grande concentration de contraintes ou une grande force de serrage. Le choix du
matériau est primordial dans ce cas dans la mesure ou la tolérance de certains matériaux à
résister à certains procédés est plus ou moins faible comparé à d’autres.
Il est également recommandé de trouver une solution qui permet au profilé en U sur lequel
est maintenue la lame d’atteindre l’équilibre au point mort haut après avoir terminé
l’usinage et le découpage des pièces.
I- Mise en marche du système d’aménage
1- Description du fonctionnement normal de ce système

Le système d’aménage remplit plusieurs fonctions, notamment celle qui agit sur le mors
mobile et d’étau d’aménage. En effet, la vis d’aménage entraine ce mors en translation
pour qu’il ait un bon guidage afin de serrer la pièce à découper.

2- Analyse du problème

3- Proposition des solutions

4- Solution adoptée
II- Conception d’un système d’élevage de la scie
1- Analyse fonctionnelle et cahier de charge
2- Proposition des solutions
3- Solution Adoptée
