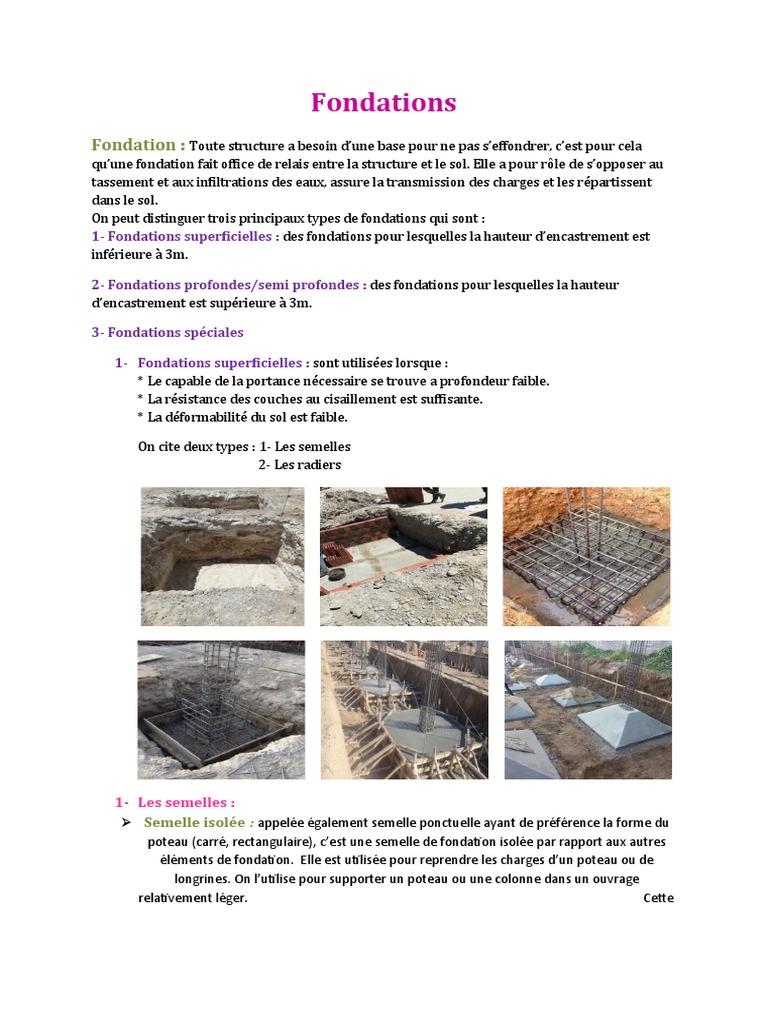

Fondations

Fondation : Toute structure a besoin d’une base pour ne pas s’effondrer, c’est pour cela
qu’une fondation fait office de relais entre la structure et le sol. Elle a pour rô le de s’opposer au
tassement et aux infiltrations des eaux, assure la transmission des charges et les répartissent
dans le sol.
On peut distinguer trois principaux types de fondations qui sont :
1- Fondations superficielles : des fondations pour lesquelles la hauteur d’encastrement est
inférieure à 3m.

2- Fondations profondes/semi profondes : des fondations pour lesquelles la hauteur

d’encastrement est supérieure à 3m.

3- Fondations spéciales

1- Fondations superficielles : sont utilisées lorsque :

* Le capable de la portance nécessaire se trouve a profondeur faible.
* La résistance des couches au cisaillement est suffisante.
* La déformabilité du sol est faible.

On cite deux types : 1- Les semelles

2 2- Les radiers

1- Les semelles :
 Semelle isolée : appelée également semelle ponctuelle ayant de préférence la forme du
poteau (carré, rectangulaire), c’est une semelle de fondation isolée par rapport aux autres
éléments de fondation. Elle est utilisée pour reprendre les charges d’un poteau ou de
longrines. On l’utilise pour supporter un poteau ou une colonne dans un ouvrage
relativement léger. Cette
 semelle transmet une charge ponctuelle au sol et doit donc être mise en œuvre lorsque le sol
est de bonne qualité pour éviter les tassements différentiels.

 Semelle filante : Quand une simple fondation en semelle isolée n’est pas suffisante, il
est alors nécessaire de construire une fondation plus large qui va également travailler à
la flexion et dans laquelle seront incorporées des armatures. Ce sont les semelles filantes
qui sont continués, peu profondes et idéales pour reprendre des descentes de charge non
concentrées des constructions légères.
Ces semelles peuvent être utilisées de deux manières possibles à savoir, supporter
plusieurs colonnes ou bien un mur porteur.
 Semelle excentrée : apparues lorsque votre structure est bloquée de l’une des côtés
pour une structure voisine pour cela on ne peut pas placer une semelle centrée parce que le
poteau doit être juste devant le mur ou voile ou poteaux voisin (il faut laisser un tel espace
pour le joint) pour cette raison-là la semelle doit être excentrée pour ne pas toucher la
structure voisine et elle doit être séparée par le joint.

2- Les radiers :
 Un radier : est un système de fondation constituée d’une dalle épaisse en béton
armée, réalisé sous l’ensemble de la construction.
Ce système permet la répartition des charges sur un terrain peu stable.

Avantages et inconvénients des fondations superficielles :

 Inconvénients :
-Les fondations sont limitées en dimension.
-Utilisées pour les constructions légère et bon terrain.
 Avantage :
-La mise en œuvre de ce type de fondation est simple
-Faible couts.
2- Les fondations profondes/semi profondes : sont utilisées lorsque le terrain présente de
tassement ou d’éboulement.

a- Pieux : un pieu est une fondation élancée qui reporte les charges de la structure sur
des couches de terrain de caractéristiques mécaniques suffisantes pour éviter la
rupture du sol et limiter les déplacements a des valeurs très faibles.
b- Puits : les puits qui sont creusés à la main. Ils sont exécutés par des tractopelles à une
profondeur maximale de 5m. Coulés sur place, ils sont généralement dépourvus d’armatures
et sont disposés à une profondeur relativement faible.
Avantages et inconvénients des fondations profondes/semi profondes :
 Inconvénients :
-nécessite des matériels spécieux pour la mise en œuvre.
-couteux.
 Avantage :
-Prêt à l’emploi, rapide.

3- Les fondations spéciales :

On peut trouver trois types de fondation spéciale :

a- Fondation sur radier général : est utilisée lors de la construction sur un terrain
compressible dont la résistance insuffisante contraint d’établir des semelles de très
grande largeur.
b- Fondation par congélation : est utilisée dans le cas de forage de puits de fondation
dans des terrains suffisamment poreuse.
c- Fondation après épuisement : ce type de fondation est employé pour les travaux
dans les rivières et les fleuves.

Avantages et inconvénients des fondations spéciales :

 Inconvénients :
-Très couteux.
-Nécessite l’utilisation des matériels spéciaux et des ouvriers spécialisés.
 Avantage :
-Sérénité de l’ouvrage.
-Sécurité des usages.

1-Définitions :
1- Poteau : Les poteaux sont des éléments porteurs chargés de reprendre les charges et
surcharges issues des différents niveaux pour les transmettre au sol par l’intermédiaire

des fondations.
2- Voile : Un voile en béton armé comme une dalle est une structure spatiale dont
l’épaisseur est très faible par rapport aux deux autres dimensions.
3- Poutre : Les poutres sont des éléments porteurs horizontaux métalliques, en bois ou en
béton armé chargés de reprendre les charges et les surcharges se trouvant sur les
planchers pour les transmettre aux poteaux.
4- Chainage : Les chainages sont des éléments de liaison entre les différents composants
de gros œuvres, Ils servent à solidariser, renforcer et rigidifier un ouvrage de
maçonnerie. De différentes formes et dimensions, ils peuvent être horizontaux, verticaux
ou inclinés.
5- Longrine : Une longrine est une poutre en béton armée que l’on dispose
horizontalement entre ou le long des massifs de fondation servant à mieux répartir les
charges des éléments supportés et/ou leur report vers des appuis ponctuels.

6- Plancher : Le plancher est l’un des éléments les plus importants de la superstructure. Il
peut être exécuté en bois, en acier ou en béton armé.
Le plancher est une surface horizontale séparant deux niveaux successifs dans une
construction du bâ timent, il a d’autres fonctions très importantes relatives au confort
thermique et acoustique, à la sécurité protection incendie et à l’esthétique, sans oublier
le rô le technique de support de canalisations et réseaux divers.
 2-Comparaison :
Différents types de joints sont employés lors de la réalisation d’un ouvrage en béton,
notamment les joints de rupture et les joints de dilatation. Or ces deux joints n’aient pas du
tout la même fonction.

Un joint de rupture est un trait meuleuse de quelques centimètres profondeur,

réalisés après quelques jours de la mise en œuvre d’une chape ou d’une dalle, sert à
limiter l’apparition sur les dalles de grandes surfaces.
Un joint de dilatation placé entre ces différents éléments va alors absorber les
déformations du béton sous l’effet des variations de température et empêcher la
fissuration du béton.

Planchers Plancher en béton Plancher en bois Plancher en acier Plancher mixte

Types -Dalle pleine -Plancher sur solivage -Plancher en tôle -Plancher collaborant
-Prédalle non apparent pliée ou ondulée acier-béton
-Plancher à poutrelles -Plancher sur solivage -Plancher à corps -Plancher collaborant
-Dalle alvéolaire apparent creux et poutrelles bois-béton
-Plancher à corps creux en acier -Plancher collaborant
-Plancher en béton acier-bois
alvéolé
Rôles Les planchers ont pour Les planchers sont des Le système de Le plancher collaborant
fonctions de ouvrages horizontaux, plancher est autant utilisé en
transmettre les charges plans et continus, métallique permet construction qu’en
entre autres aux murs, porteurs et non de franchir de rénovation. Peu importe
aux poteaux. Ils porteurs. grandes portées le type de bâtiments, il
permettent de séparer Son rôle premier est de avec des charges est toujours pratique et
plusieurs niveaux et définir la séparation considérables. solide. De plus il vous
servent de supports entre les deux étages, Sa spécificité est libère de l’installation de
rigides pour les en constituant le qu’il permet de poutrelle grâce à sa
revêtements de sol. De plafond de l’un et le sol garder un accès légèreté.
plus les planchers en de l’autre. Son rôle sous la dalle, en
béton ont des fonctions secondaire est de créant un vide sous
isolantes : isolation constituer un isolant le plancher. Cela
phonique et isolation acoustique et laisse la possibilité
thermique. thermique. Enfin, il d’interventions.
contribue au charme de
la décoration intérieur
en apportant une
touche authentique.
Avantage -Durabilité. -Esthétique et -Ses dalles lourdes. -La rapidité d’installation
s -La résistance. économique. -Son installation évite des efforts
-La facilité d’entretien. -Mise en œuvre rapide. facile et rapide. considérables.
-Excellent isolation. -Plus légère qu’un -Son coffrage. -Facilité à divers formes.
thermique. béton. -L’installation de toutes
-La garantie sécuritaire. sortes.de revêtements est
-L’esthétique discrète. possible.
-La grande résistance
s’observe même en

Inconvéni -Sol froid. -Mauvais isolant.
ents -Prix élevé. -Classement anti-feu
souvent trop faible.
-Le bois réagit à la
lumière intense, qui
altère sa couleur.
-Il réagit à l’humidité qui
le fait gonfler.
présence de fortes
charges.
-Réduit les risques
d’incendie.
-Le temps de -Faible épaisseur
séchage du béton -Mise en place demande
est assez long. une application de
-Une mauvaise couches isolantes
isolation thermique thermiques et phoniques
et phonique. au plafond.
-Charge importante -L’utilisation des
en rénovation de machines trop
l’ouvrage existant. compliquées.
