3eme RDM1 Examen

Nom : ..................................................... Date : ....... ………………

Examen durée 1h30
Prénom :………………………………

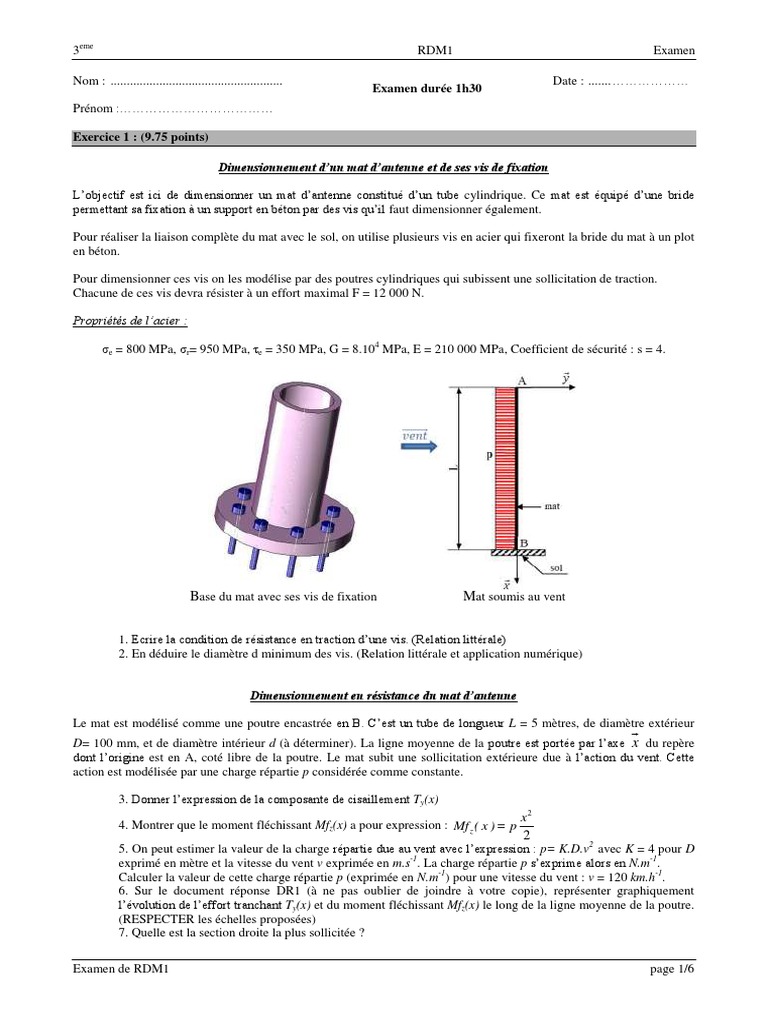

Exercice 1 : (9.75 points)

Dimensionnement d’un mat d’antenne et de ses vis de fixation

L’objectif est ici de dimensionner un mat d’antenne constitué d’un tube cylindrique. Ce mat est équipé d’une bride
permettant sa fixation à un support en béton par des vis qu’il faut dimensionner également.

Pour réaliser la liaison complète du mat avec le sol, on utilise plusieurs vis en acier qui fixeront la bride du mat à un plot
en béton.

Pour dimensionner ces vis on les modélise par des poutres cylindriques qui subissent une sollicitation de traction.
Chacune de ces vis devra résister à un effort maximal F = 12 000 N.

Propriétés de l’acier :

σe = 800 MPa, σr= 950 MPa, τe = 350 MPa, G = 8.104 MPa, E = 210 000 MPa, Coefficient de sécurité : s = 4.

Base du mat avec ses vis de fixation Mat soumis au vent

1. Ecrire la condition de résistance en traction d’une vis. (Relation littérale)

2. En déduire le diamètre d minimum des vis. (Relation littérale et application numérique)

Dimensionnement en résistance du mat d’antenne

Le mat est modélisé comme une poutre encastrée en B. C’est un tube de longueur L = 5 mètres, de diamètre extérieur
D= 100 mm, et de diamètre intérieur d (à déterminer). La ligne moyenne de la poutre est portée par l’axe x du repère
dont l’origine est en A, coté libre de la poutre. Le mat subit une sollicitation extérieure due à l’action du vent. Cette
action est modélisée par une charge répartie p considérée comme constante.

3. Donner l’expression de la composante de cisaillement Ty(x)

x2
4. Montrer que le moment fléchissant Mfz(x) a pour expression : Mf z ( x ) = p
2
5. On peut estimer la valeur de la charge répartie due au vent avec l’expression : p= K.D.v2 avec K = 4 pour D
exprimé en mètre et la vitesse du vent v exprimée en m.s-1. La charge répartie p s’exprime alors en N.m-1.
Calculer la valeur de cette charge répartie p (exprimée en N.m-1) pour une vitesse du vent : v = 120 km.h-1.
6. Sur le document réponse DR1 (à ne pas oublier de joindre à votre copie), représenter graphiquement
l’évolution de l’effort tranchant Ty(x) et du moment fléchissant Mfz(x) le long de la ligne moyenne de la poutre.
(RESPECTER les échelles proposées)
7. Quelle est la section droite la plus sollicitée ?

Examen de RDM1 page 1/6

3eme RDM1 Examen
8. Déterminer l’expression littérale de la contrainte maximale σmax dans cette section en fonction de (Mfz(x) , D,
d)
9. Déterminer l’expression littérale de diamètre intérieur d à partir de la condition de résistance. Faire
l’application numérique avec : σe = 350 MPa, coefficient de sécurité s = 4
10. Parmi les tubes proposés dans l’extrait de catalogue ci-dessous, lequel répond le mieux à notre besoin ?

Extrait d’un catalogue de tubes en acier

Comportement du mat d’antenne en déformation

On veut vérifier ici que le mat soumis au vent à la vitesse maximale de 120 km.h-1 présente une déformation maximale
(flèche) ne dépassant pas 100 mm : ymax ≤ 100 mm

Quel que soit le résultat trouvé auparavant, les applications numériques seront réalisées pour un tube 100/80 (D
= 100 mm, d = 80 mm) et une charge répartie dont la valeur est p = 600 N.m-1.

11. Exprimer de façon littérale l’équation de la déformée y(x) de la ligne moyenne de la poutre en fonction de :
 la charge répartie p,
 la longueur L de la poutre,
 le module de Young E de l’acier,
 le moment quadratique en flexion I ( G , z ) = I de la poutre
Vous prendrez le soin d’expliquer votre démarche.

12. En déduire l’expression littérale de la déformation maximale ymax.

Faire l’application numérique avec : D = 100 mm, d = 80 mm, E = 210 000 MPa, p = 600 N.m-1

13. Conclure.

CORRIGÉ

1. Ecrire la condition de résistance en traction d’une vis. (Relation littérale)

F σe
σ ≤σ pe ⇔ ≤
S s
F σ
≤ e
(πd 2
4
) s

2. En déduire le diamètre d minimum des vis. (Relation littérale et application numérique)

4.F .s
d≥
π .σ e
4 x12000 x 4
d≥
π .800

d ≥8.7mm

On pourra donc utiliser de vis M10 de classe 10.9 (σe = 900MPa)

Examen de RDM1 page 2/6

3eme RDM1 Examen

3. Donner l’expression de la composante de cisaillement Ty(x)

PFS :
Ty = -p.x

x2
4. Montrer que le moment fléchissant Mfz(x) a pour expression : Mf z ( x ) = p
2
En flexion plane simple, l’effort tranchant Ty(x) et le moment fléchissant Mfz(x) sont liés par
l’expression :

dMf z ( x )
Ty ( x ) = -
dx
On peut donc écrire que :

x2
Mf z ( x ) = - ∫
Ty ( x)dx soit Mf z ( x ) = p +C
2

On x=0 le moment fléchissant est nul et C=0.

x2
L’expression du moment fléchissant est donc bien: Mf z ( x ) = p
2

5. Calculer la valeur de cette charge répartie p (exprimée en N.m-1) pour une vitesse du vent : v = 120 km.h-1.

p = K .D.v 2 avec : K = 4, D = 0.1 m, v= (120000/60x60) m.s-1

Soit : p = 444 N.m-1

6. Sur le document réponse DR1 (à ne pas oublier de joindre à votre copie), représenter graphiquement
l’évolution de l’effort tranchant Ty(x) et du moment fléchissant Mfz(x) le long de la ligne moyenne de la poutre.
(RESPECTER les échelles proposées)

Ty = -p.x soit Ty = -444.x équation d’une droit.

x = 5 m ↔ Ty = -2222N
x2
Mf z ( x ) = p soit Mf z ( x ) = 222 x 2
2

x (m) 0 1 2 3 4 5
Mfz(x) (N.m) 0 222 888 1998 3552 5550

Examen de RDM1 page 3/6

3eme RDM1 Examen

7. Quelle est la section droite la plus sollicitée ?

Ty = 2222 N à l’encastrement en B
max

Mf z max = 5550 N .m à l’encastrement en B

La section la plus sollicitée est donc la section encastrée en B.

8. Déterminer l’expression littérale de la contrainte maximale σmax dans cette section en fonction de (Mfz(x) , D,
d)
Mfz max D πD 4 πd 4
σ max =
I(G, z) 2
avec I(G, z) = -
64 64
32 Mfz max D
soit : σ max =
π (D 4 - d 4 )

9. Déterminer l’expression littérale de diamètre intérieur d à partir de la condition de résistance. Faire

l’application numérique avec : σe = 350 MPa, coefficient de sécurité s = 4
σ
σ max ≤σ
pe
⇔σ max ≤ es

32 Mfz max D σe
≤ s
π (D 4 - d 4 )

Examen de RDM1 page 4/6

3eme RDM1 Examen

32 Mfz max D.s

d’où : d ≤4 D 4 -
σ eπ

d ≤4 1004 - 64.6 106

d ≤ 77 mm
10. Parmi les tubes proposés dans l’extrait de catalogue ci-dessous, lequel répond le mieux à notre besoin ?

Parmi les tubes proposés, c’est le tube 100/75 qui répond le mieux a notre besoin (D = 100 mm et d ≤ 77
mm).

11. Exprimer de façon littérale l’équation de la déformée y(x) de la ligne moyenne de la poutre en fonction de :
 la charge répartie p,
 la longueur L de la poutre,
 le module de Young E de l’acier,
 le moment quadratique en flexion I ( G , z ) = I de la poutre

Vous prendrez le soin d’expliquer votre démarche.

Mfz x2
y′
( x) = soit : EI (G, z) y′
( x) = p
EI (G, z) 2
On intègre deux fois cette expression :
x3
EI (G, z) y′
( x) = p + C1
6
x4
EI (G, z) y ( x) = p + C1 x + C2
24
Avec C1 et C2, deux constantes d’intégration. À partir des conditions aux limites :
l3 l3
x = l ↔ EI (G, z) y′
(l ) = p + C1 = 0 soit : C1 = - p
6 6
4 3
l l l4 l4 l4
( )
x = l ↔ EI (G, z) y l = p - p l + C2 = 0 soit : C2 = p - p =p
24 6 6 24 8
4 3 4
x l l
L’équation de la déformée est donc : EI (G, z) y ( x) = p - p x+ p
24 6 8
12. En déduire l’expression littérale de la déformation maximale ymax.
Faire l’application numérique avec : D = 100 mm, d = 80 mm, E = 210 000 MPa, p = 600 N.m-1

La déformation est maximale du coté libre de la poutre, soit en A ↔ x=0 :

pl 4
ymax = 8EI (G, z)

64 pl 4
ymax =
8Eπ(D4 - d 4 )

8 pl 4
ymax =
Eπ(D4 - d 4 )

8 x0.6 x( 5000 )4
ymax =
210000π(1004 - 80 4 )

Examen de RDM1 page 5/6

3eme RDM1 Examen
ymax = 77mm

13. Conclure.

La déformation maximale est bien inferieure à la valeur de 100 mm tolérée.

Examen de RDM1 page 6/6
