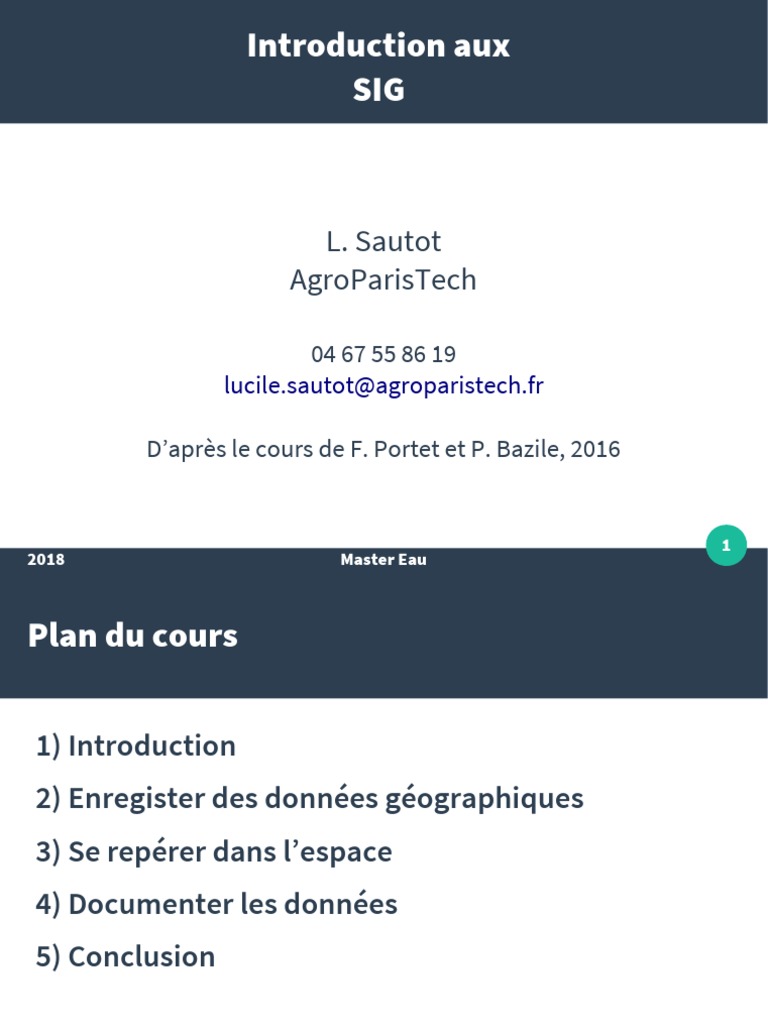

Introduction aux

SIG

L. Sautot
AgroParisTech

04 67 55 86 19
lucile.sautot@agroparistech.fr

D’après le cours de F. Portet et P. Bazile, 2016

1
2018 Master Eau
Plan du cours

1) Introduction
2) Enregister des données géographiques
3) Se repérer dans l’espace
4) Documenter les données
5) Conclusion

2
2018 Master Eau
Plan du cours

1) Introduction
2) Enregister des données géographiques
3) Se repérer dans l’espace
4) Documenter les données
5) Conclusion

3
2018 Master Eau
Objectifs du cours

● Comprendre :
– les caractéristiques des données géographiques,
– le fonctionnement général d’un SIG …

… Pour pouvoir le manipuler !

4
2018 Master Eau
Qu’est ce qu’un “SIG” ?

● Système d’Information Géographique

5
2018 Master Eau
Qu’est ce qu’un “SIG” ?

● Système d’Information Géographique

● Le concept de “Système d’Information” décrit la
gestion de l’information au sein d’une
organisation.

6
2018 Master Eau
Qu’est ce qu’un “SIG” ?

● Système d’Information Géographique

● Un Système d’Information c’est :
– Du matériel (souvent des ordinateurs au sens large)
– Des informations (des données)
– Des procédures (notamment des logiciels)
– Des humain.e.s

7
2018 Master Eau
Qu’est ce qu’un “SIG” ?

● Système d’Information Géographique

● Un Système d’Information c’est :
– Du matériel (souvent des ordinateurs au sens large)
– Des informations (des données)
– Des procédures (notamment des logiciels)
– Des humain.e.s

8
2018 Master Eau
Qu’est ce qu’un “SIG” ?

● Système d’Information Géographique

● Un Système d’Information c’est :
– Du matériel (souvent des ordinateurs au sens large)
– Des informations (des données)
– Des procédures (notamment des logiciels)
– Des humain.e.s
1) Acquérir des informations (collecter)
Rôles
2) Traiter des informations (transformer)
3) Stocker des informations (conserver)
4) Communiquer des informations (diffuser)
9
2018 Master Eau
Définition : Organisation

L’organisation est à la base de l’action collective. Dès qu’une

activité dépasse la capacité d’un seul individu, l’organisation
constitue la réponse appropriée. Elle se caractérise donc par:
●
un ensemble d’individus : participants, acteurs ;
●
un accord, implicite ou explicite, sur un ou plusieurs objectifs
partagés par les divers participants ;
●
une division du travail, définissant le rôle de chaque participant ;
●
une coordination plus ou moins formalisée, qui assure la
cohérence des comportements et donc le respect des objectifs
communs en dépit de la division du travail.

10
2018 Master Eau
Objectifs du SIG

Le but de tout système d’information est d’apporter un soutien aux processus de

travail dans l’organisation selon trois modalités principales (pouvant être combinées) :
●
fournir de l’information
●
assister le travail humain
●
automatiser le travail.

Les systèmes de travail qu’il assiste peuvent être individuels […] ou collectifs […].
L’usage du SI peut être obligatoire, recommandé ou discrétionnaire… mais dans tous
les cas, les caractéristiques du SI sont déterminées par ses finalités, c’est à dire par les
objectifs de l’organisation auxquels il doit contribuer.

(Y. Prié, 2012)

11
2018 Master Eau
Usages

●
Applications fonctionnelles :
– Gestion commerciale
– Gestion de production
– Gestion comptable
– Gestion financière…
●
Applications d’aide à la décision :
– Assistance au décideurs…
●
Applications d’aide à la communication
●
Applications d’aide à la gestion de connaissance :
– Assistance au décideurs
12
2018 Master Eau
Plan du cours

1) Introduction
2) Enregister des données géographiques
3) Se repérer dans l’espace
4) Documenter les données
5) Conclusion

13
2018 Master Eau
Représenter le monde réel

Sources: National Coastal Data Development Centre (NCDDC), National Oceanic and Atmospheric Administration (NOAA), USA;
romainphilippon.com
14
2018 Master Eau
La notion de “couche”

Sources: National Coastal Data Development Centre (NCDDC), National Oceanic and Atmospheric Administration (NOAA), USA;
romainphilippon.com
15
2018 Master Eau
Un problème, deux solutions

● L’espace est continu

● L’ordinateur enregistre des données discrètes.

16
2018 Master Eau
Un problème, deux solutions

● L’espace est continu

● L’ordinateur enregistre
des données discrètes.

17
2018 Master Eau
Un problème, deux solutions

● Les vecteurs ● Les rasters

– Coordonnées continues – Coordonnées discrètes
– Objets discrets – Objets continus

Forêt

Rivière

18
2018 Master Eau
Une donnée géographique

● Une géométrie + une table attributaire

[x4;y4]
[x3;y3]

[x2;y2] ID Nom Largeur

[x1;y1] 1 Le Lez 17 m

19
2018 Master Eau
Les vecteurs

● Points
● Lignes
● Polygones

20
2018 Master Eau
Représentation vecteur : Spaghetti

●
Point :
– Id
– x1, y1
●
Lignes
– Id
– x1,y1
x2,y2
Redondance des données
–

…
xn,yn
Relations non définies
–

●
Polygones
– Id
– x1,y1
– x2,y2
…
– xn,yn
– (x1,y1)
21
2018 Master Eau
Représentation vecteur : Spaghetti

●
Entités
– point : coordonnées x, y
– ligne : liste de coordonnées x,y correspondant aux sommets
– parfois des polygones : ensemble de coordonnées x,y, formant une boucle
: le premier couple de coordonnées = dernier couple de coordonnées
● le mode spaghetti produit un effet visuel de polygones, mais le plus souvent
aucune entité polygone n’est stockée
●
pas de relations spatiales entre les objets
– arcs non jointifs - polygones non fermés
●
les polygones ne peuvent pas former une surface
– intersections sans noeud au croisement de deux arcs.
– polygones adjacents avec superposition ou séparés par des “vides”
22
2018 Master Eau
Représentation vecteur : modèle topologique

● Point :
– Id
– x1, y1
N2
N1 L1
● Lignes
L2
– Id
– N1 L3
– N2 N3
…
– Nn
● Polygones
– Id
– L1
– L2
…
– Ln
23
2018 Master Eau
Représentation vecteur : modèle topologique

Gestion de la connexité et de la contiguïté entre les objets

●
2 types de topologie :
– Topologie de réseau
– Topologie de voisinage
●
Entités topologiques :
– Avec stockage permanent de la topologie
– Prise en compte uniquement lors de l’édition (création, mise à
jour) ; ces données sont dites pseudo-topologiques.
– Avec des règles topologiques définies, variant selon le contexte
24
2018 Master Eau
Rasters

● Images
● Modèles de terrains

25
2018 Master Eau
Représentation raster

26
2018 Master Eau
Conversion vecteur / raster

27
2018 Master Eau
Echelle et précision

Définition de l’échelle :
rapport constant entre les longueurs mesurées sur la carte
et les longueurs correspondantes mesurées sur le terrain.
● expression :
– expression algébrique = rapport d’échelle carte au 1/25.000ème
– expression graphique par une abaque représentative du rapport
● expression graphique de l’échelle : INDISPENSABLE
● confusion sémantique

28
2018 Master Eau
Echelle et précision

● Signification de l’échelle :
– rapport de représentation
– niveau d’analyse des phénomènes étudiés
– précision géométrique de l ’information
●
Niveau d’approche de l’espace géographique
– taille d’une zone représentable à une échelle donnée :
● feuille A4 : 600 km2 au 1/100.000ème
●
… : 6 km2 au 1/10.000ème
– niveau d ’analyse : échelle parcellaire, départementale, régionale
● Précision géométrique de l’information
29
2018 Master Eau
Echelle et précision

● échelle = rapport de représentation

● précision = qualité géométrique de l’information
● 2 dimensions de la précision :
– résolution = taille d’une «tache» élémentaire
– précision de localisation <-> erreur de localisation
● confusion échelle / précision : 2 visions
– postulat du lecteur : chaque point est significatif
– postulat du producteur : pas de qualité inutile
● des conséquences « fâcheuses »
30
2018 Master Eau
Plan du cours

1) Introduction
2) Enregister des données géographiques
3) Se repérer dans l’espace
4) Documenter les données
5) Conclusion

31
2018 Master Eau
 La Terre

Surface équipotentielle de gravité

Sources: GéoWiki
32
2018 Master Eau
L’elliposoïde : surface de référence

●
La localisation de points sur la terre nécessite l'utilisation d'une
surface de référence mathématiquement simple qui représente
le mieux possible la forme de la Terre.
●
La surface mathématique généralement retenue est un
ellipsoïde de révolution (c’est une sphère aplatie aux pôles.)
●
Il existe de nombreux ellipsoïdes représentant la Terre dont les
dimensions varient de l'ordre de quelques centaines de mètres.
●
Le demi-grand axe de l'ellipsoïde a une valeur d'environ 6 370
km et le demi-petit axe une valeur d'environ 6 350 km
– cela représente un aplatissement de 0,3 mm pour un ballon de football

33
2018 Master Eau
L’elliposoïde : surface de référence

34
2018 Master Eau
Le problème

● modélisation de la surface de départ

– déterminer la forme et les dimensions de la terre
● projection de la surface sur un plan
– mise au point d’un algorithme de projection

35
2018 Master Eau
Le problème

36
2018 Master Eau
Systèmes de coordonnées

Pour se localiser, il est nécessaire d'utiliser un

système de coordonnées basé sur un système de
référence géodésique et d'un ellipsoïde.
Ainsi chaque point est défini en :
● coordonnées géographiques : repérage angulaire
sur l'ellipsoïde,
● coordonnées planes : obtenues par projection
(système de projection).
37
2018 Master Eau
Coordonnées géographiques

Coordonnées géographiques d’un point M à la surface de la terre :

●
la longitude (λ) : angle entre le méridien d'origine (Greenwich) et le méridien du point M,
●
la latitude (φ) : angle entre l'équateur et le parallèle du point M,
●
la hauteur (h) : distance entre l'ellipsoïde et le point M.

Le méridien d'origine : Greenwich (=> méridien international) ou un méridien local propre à la

géodésie d'un pays (=> méridien de Paris dans la NTF).
La longitude et la latitude exprimées en degrés décimaux ou degrés minutes secondes sexadécimaux
[° ' "] et quelquefois en grades comme c'était le cas pour la NTF.

Latitude Longitude

38
2018 Master Eau
Changement d’ellipsoïde

39
2018 Master Eau
Coordonnées planes

Les coordonnées en projection de m sont les

coordonnées cartésiennes (x,y) du point m, image de
M dans le plan projection muni d'un repère
orthonormé (O;e,n)

40
2018 Master Eau
La projection

● Projections planes

41
2018 Master Eau
La projection

● Projections coniques

42
2018 Master Eau
La projection

● Projections cylindriques

43
2018 Master Eau
Projections et cartes

44
2018 Master Eau
Types de projections

● Projection = déformation !
●
ellipsoïde  plan
●
toutes les projections entraînent des déformations : Les distances ne
sont jamais conservées sur toute la carte.(sauf en quelques points
particuliers)
● type de projection  objectif de la projection
●
projections conformes : conservation des angles, distorsion des surfaces
● projections équivalentes : conservation des surfaces, modification des
angles
●
projections aphylactiques : ne conservent ni les surfaces, ni les angles ;
plus «esthétiques»
45
2018 Master Eau
Types de projection

● Il est impossible de conserver en même temps :

– les directions (navigation)
– les surfaces (cartes politiques ou statistiques)
● Ellipses Indicatrices de Tissot
– Des cercles identiques sont tracés à différentes latitudes
puis projetés:

46
2018 Master Eau
Les déformations en France avec Lambert 93

47
2018 Master Eau
SRC

● Un ellipsoide + une projection =

un Système de Coordonnées de Référence

48
2018 Master Eau
Plan du cours

1) Introduction
2) Enregister des données géographiques
3) Se repérer dans l’espace
4) Documenter les données
5) Conclusion

49
2018 Master Eau
Qualité des données

●
Importance d’une connaissance des caractéristiques des données
utilisées :
– Précision des données :
●
Données graphiques
●
Données sémantiques
– Validité des données (date de création, de mise à jour)
– Formats des données , référentiel géographique, etc.
– Droits et conditions d’usage de ces données
●
L’ensemble de ces caractéristiques constitue les « méta-données »
– Données sur les données, elles renseignent sur la valeur d’un ensemble de
données, sur ses conditions de validité, d’usage et de diffusion

50
2018 Master Eau
Métadonnées

●
Méta-données = "données sur les données"
– Procédure de recueil de l'information
– Précision et méthodes de mesure
– Âge des données (création et mises à jour)
– Codage des données
– Référentiel géographique
– Géométrie
– Attributs divers
●
Absence de méta-données ?
– Interprétation erronée
– Mauvais usage
– Fausse perception de la précision
51
2018 Master Eau
Plan du cours

1) Introduction
2) Enregister des données géographiques
3) Se repérer dans l’espace
4) Documenter les données
5) Conclusion

52
2018 Master Eau
Que faut-il retenir ?

● Les systèmes de coordonnées de référence

● La notion de couche
● Les vecteurs et les rasters

53
2018 Master Eau
