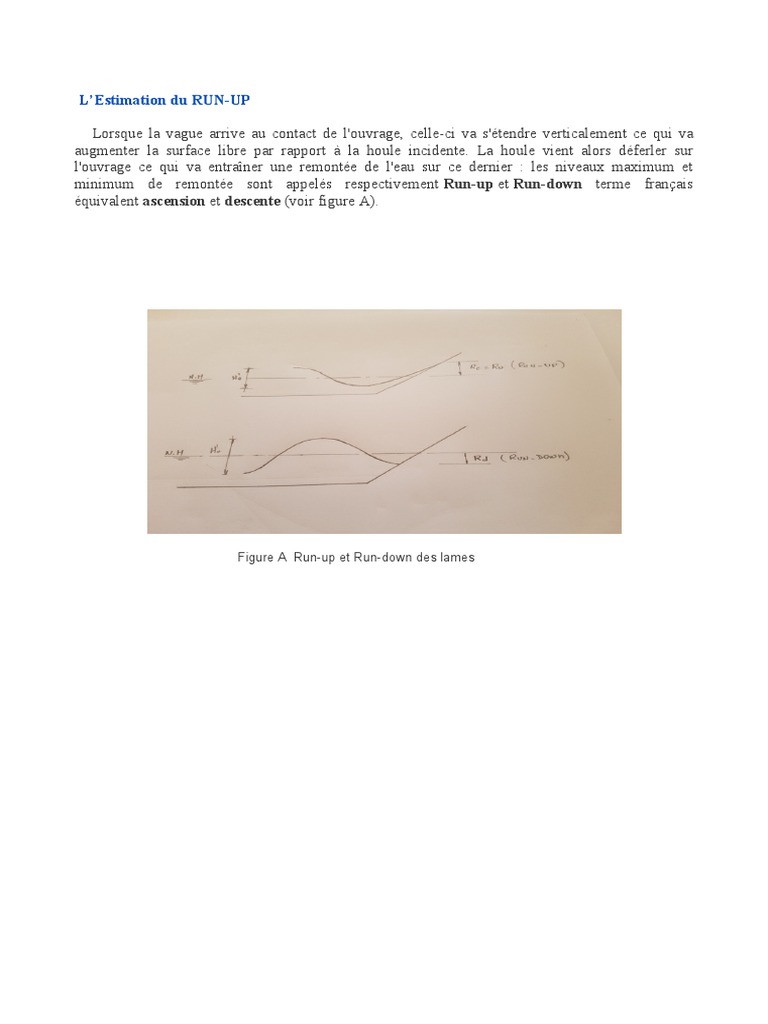

L’Estimation du RUN-UP

    Lorsque la vague arrive au contact de l'ouvrage, celle-ci va s'étendre verticalement ce qui va
augmenter la surface libre par rapport à la houle incidente. La houle vient alors déferler sur
l'ouvrage ce qui va entraîner une remontée de l'eau sur ce dernier : les niveaux maximum et
minimum de remontée sont appelés respectivement Run-up et Run-down terme français
équivalent ascension et descente (voir figure A).

Figure A Run-up et Run-down des lames

 La connaissance de ces deux paramètres est importante pour le dimensionnement de la crête (Rc)
(voir figure 6.13) de l'ouvrage : limite supérieure de l'ouvrage définissant le degré de protection
contre la houle.

Recensement des paramètres à dimensionner


Voici un schéma récapitulatif d'une digue à talus en enrochements définissant l’ensemble des
paramètres à dimensionner:

(Source  : Rock Manual)

Avec :
 Rc : la revanche de la crête (le run-up)
 B : la largeur de la crête (la berme)
 Bnoyau : la largeur du noyau
 Bt : la largeur de la butée
 ht : la hauteur de la butée
 ta : l'épaisseur de la carapace
 tu : l'épaisseur la sous-couche
 α : angle du talus côté mer

      Tous ces paramètres devront être dimensionnés en fonction de la performance hydraulique.
Pour cela, des paramètres dimensionnant vont être fixés.

 La hauteur significative de la houle : Hs

 La période moyenne de houle : Tm
 L'angle d'incidence de la houle par rapport à l'ouvrage : α (en degré)
 La hauteur d'eau local : h
Cette ascension des lames sur le talus dépend d’un certain nombre de paramètres parmi lesquels on
trouve la pente et la rugosité du talus, la profondeur d’eau au pied de l’ouvrage, la hauteur de la
structure au dessus du niveau de repos et les caractéristiques de la houle incidente. Ces paramètres
sont repris sur la (figure B) où Rc et ou bien Ru ou R tout simplement, désigne la hauteur verticale
d’ascension, H’0 la hauteur de la houle non réfractée en eau profonde (la houle au large).

Figure B. Ascension des lames (principaux paramètres utilisés

Ces paramètres sont souvent caractérisés par leurs coefficients respectifs, rapport entre les valeurs
concernées et la houle générant c’est le coefficient du run-up qui évidemment a mobilisé le plus de
recherches.
Divers sources de travaux ont été établies à savoir :

- Les données du CERC

- La formule du LNH
- Les indications du manuel CUR/CIRIA

On a retenu ici la méthode des données de CERC basée sur les figures 1 à V ci-dessous qui sont
extraits du manuel du C.E.R.C
Ces abaques permettent de déterminer Ru pour une surface lisse en fonction des paramètres
suivants :

α : pente du talus avec l’horizontale

H’0 : hauteur de la houle non réfractée en eau profonde
T : période de la houle
ds : hauteur d’eau au pied de l’ouvrage
Les abaques I à III, en eau peu profonde, sont établis pour une pente des fonds devant la structure
égale 1/10 (m=0,10).

Les abaques ayant été établis à partir d’essais sur modèle réduit (canal à houle) il est nécessaire de
tenir compte d’un coefficient de correction k qui fait l’objet de l’abaque n° VI.
Par ailleurs il faut prendre en compte l’effet de la rugosité et de la porosité par l’intermédiaire du
coefficient r :

R (surface rugueuse perméable)

r =
R (surface lisse imperméable)

Dont les valeurs, pour le talus en enrochement sont données dans le tableau n°5
Run-down de la houle

Le niveau d’eau le plus bas atteint par la houle est appelé le run-down, Rd celui-ci est défini
verticalement par rapport au niveau de l’eau au repos et sera positif s’il est inférieur au niveau de
l’eau au repos comme le montre la figure 5.2. L’encadré 5 .1 contient les informations sur le run –
down de la houle.

Figure 5.1 Informations sur le run-down de la houle

(Source  :  Rock Manual)

Figure 5.2 Interactions hydraulique liées à la houle et paramètres dimensionnant

(Source  : Rock Manual)

ABAQUES DU CERC

FFigure 0. Indice Hb /H0’ en fonction de Hb/gt2 pour divers pentes du fond prés du rivage

Abaque I

Figure 1. Ascension des lames sur un talus lisse et imperméable pour 𝒅𝒔 = 𝟎 (Pente de la plage devant l'ouvrage : 1/10)
𝑯ᇱ𝟎
 Abaque II

Figure 2. Ascension des lames sur un talus lisse et imperméable pour 𝒅𝒔 = 𝟎. 𝟒𝟓 (Pente de la plage devant l'ouvrage : 1/10)
𝑯ᇱ𝟎

Abaque III

Figure 3. Ascension des lames sur un talus lisse et imperméable pour 𝒅𝒔’’ = 𝟎. 𝟖 (Pente de la plage devant l'ouvrage : 1/10)
𝑯0
 Abaque V

Figure 5. Ascension des lames sur un talus lisse et imperméable pour 𝒅𝒔 ≥ 3 (Pente de la plage devant l'ouvrage : 1/10)
𝑯ᇱ𝟎

Abaque IV

Figure 4. Ascension des lames sur un talus lisse et imperméable pour 𝒅𝒔 = 2.00 (Pente de la plage devant l'ouvrage : 1/10)
𝑯ᇱ𝟎
 Abaque VI

Figure 6. Coefficient de correction K permettant de tenir compte de l'effet

d'échelle

1.Exemple de calcul du Run-up

On considère une pente de l’ouvrage 3 pour 2 soumis à l’action de la houle Hb = 4,3 m, la

profondeur au pied de l’ouvrage ds = 7.5 m. La période T de la houle est de 10s

En utilisant la formule du C.E.R.C

Hb/gt2 = 0,0044 à partir de l’abaque (fig 0. rapport Hb/H’o en fonction de Hb/gt2)

Hb/H’o = 1.17 H’o = 4.3/1.17 = 3.68 m

Pour l’ascension des lames sur le talus on calcul à partir des abaques de CERC

ds/ H’o = 7.5/3.68 = 2.04 H’o/gt2 = 0,0037

On interpolei entre l’abaque III (fig 3. ) et l’abaque IV (fig 4.) de CERC :

Nous avons H’o/gt2 = 0,0037 avec pente du talus = 3/2

Abaque III :ds/H’o=0.8
H’o/gT2=0.0037 Cotg α=1.5 Ru/H’o=3.5

Abaque IV :ds/H’o=2.00
H’o/gT2=0.0037 Cotg α=1.5 Ru/H’o=2.85

Après interpolation
ds/H’o=2.0
Cotg
4 H’o/gT2=0.0037 Ru/H’o=2.83
α=1.5

Rappel des formules d’interpolation :

Supposons que l'on connaisse les valeurs prises par une fonction f en deux points xa et xb :

f (xa) = ya

f (xb) = yb

La méthode consiste à approcher la fonction affine f telle que f (xa) = ya et f (xb) = yb cette
fonction a plusieur formule équivalente nous prenons la formule simple de Taylor-Young au
premier ordre :

yb - ya
f(x) = ya + (x - xa)
xb - xa

Pour un talus de 3/2, l’abaque donnant le coefficient de correction du Run-up due aux effets
d’échelle l’abaque VI (fig 6) Kr = 1.20.

Ainsi : Ru/H’o = 2.83 x 1.2 = 3.40 m ⃗ Ru = 3.68 x 2.83 = 10.38

Pour le calcul du Run-up de la houle sur un talus rugueux avec noyau perméable il y a lieu
d’appliquer un coefficient de rugosité égal à 0,50 pour des enrochements artificiels (BCR) voir
tableau n°5.

Ainsi : Ru = 10.38 x 0.50 = 5.14

Aussi, il ya lieu de prendre en compte l’influence du talus à berme sur le Run-up (et sur le
franchissement) de la houle. Pour cela un facteur de correction en présence de cette berme proposé
par TAW (2002a) l’un pour l’influence de la berme kB et l’autre pour la position du milieu de la berme
kh

γb =1-kb (1-kB) 0,6≤γb≤1

On prend γb = 0,8 et on aura :

Ainsi : Ru = 5.14 x 0.8 = 4.11m

Nb : Ces valeurs ne doivent servir qu’à des estimations préliminaires, il est recommandé de
procéder à une modélisation physique compte tenu des exigences strictes en matière de
franchissement.
